常用塑胶材料大全VIP免费

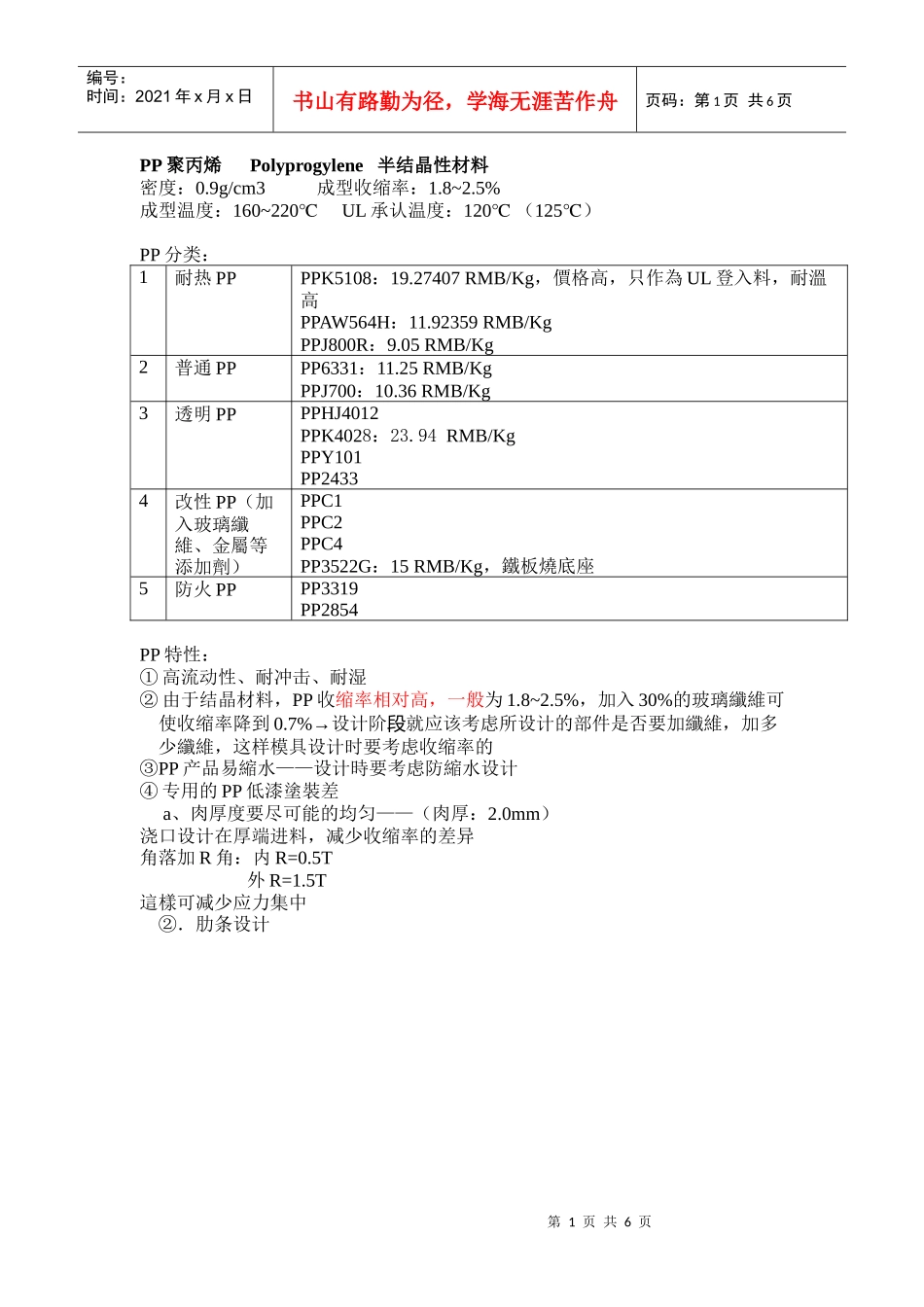

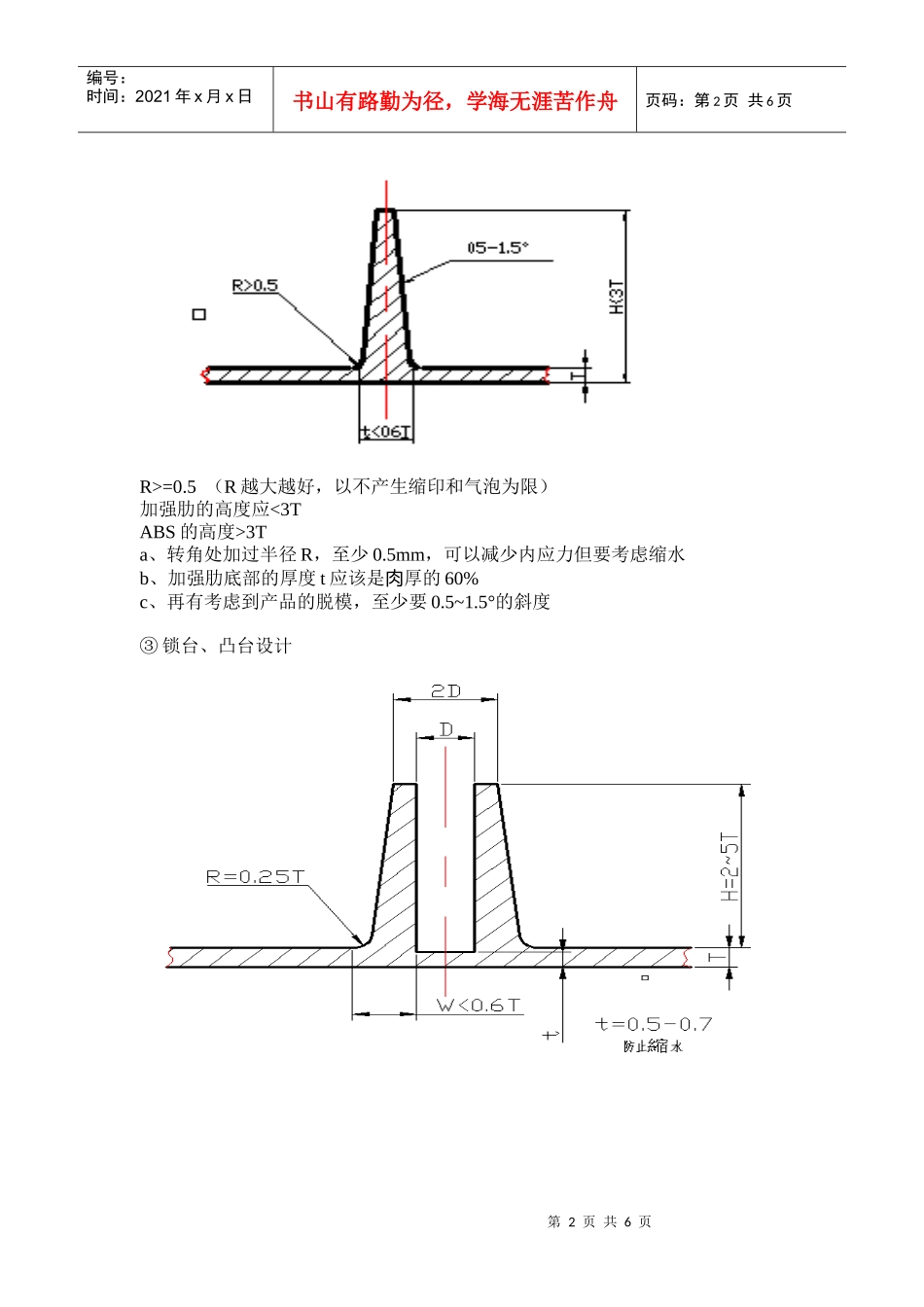

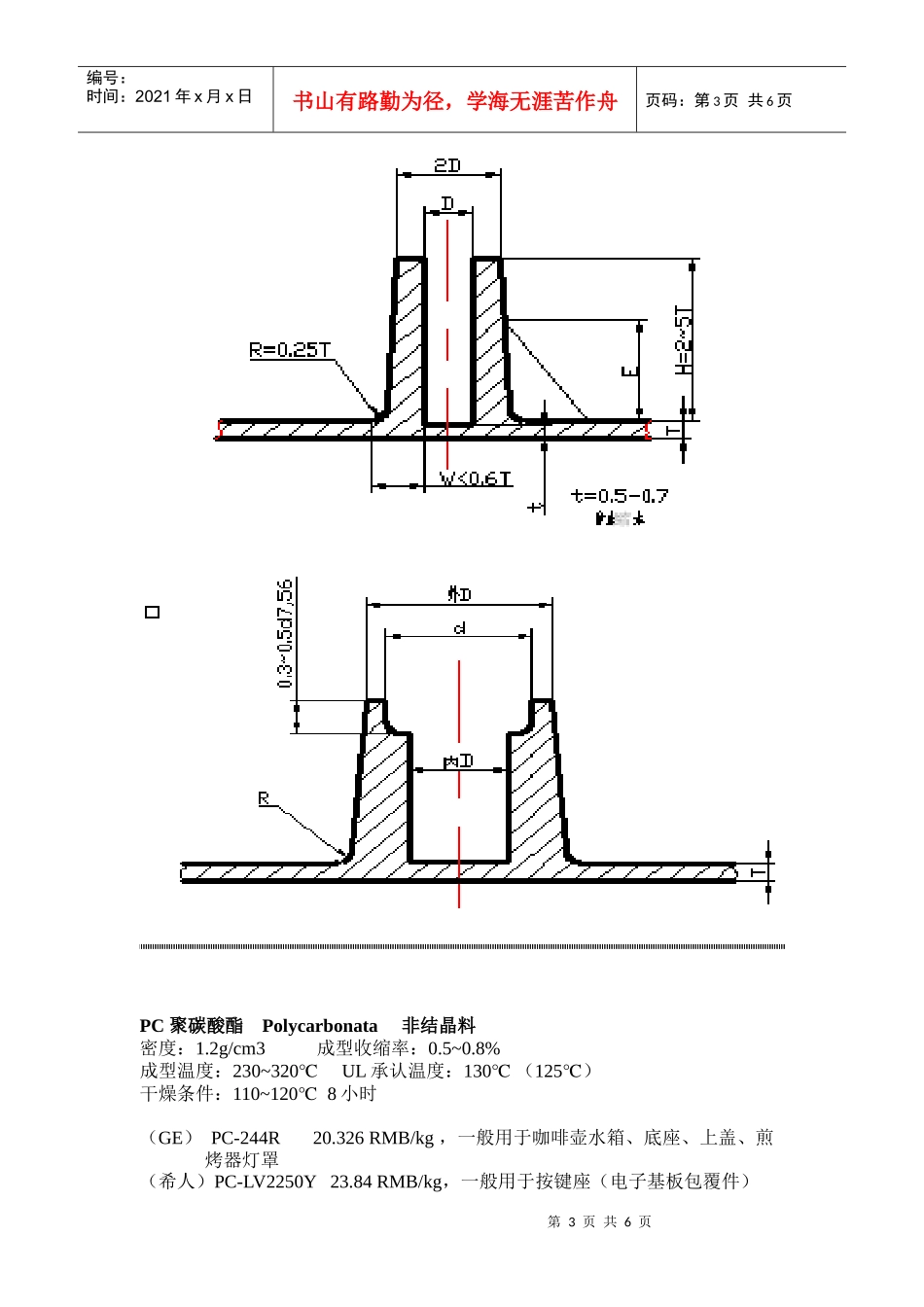

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页PP聚丙烯Polyprogylene半结晶性材料密度：0.9g/cm3成型收缩率：1.8~2.5%成型温度：160~220UL℃承认温度：120℃（125℃）PP分类：1耐热PPPPK5108：19.27407RMB/Kg，價格高，只作為UL登入料，耐溫高PPAW564H：11.92359RMB/KgPPJ800R：9.05RMB/Kg2普通PPPP6331：11.25RMB/KgPPJ700：10.36RMB/Kg3透明PPPPHJ4012PPK4028：23.94RMB/KgPPY101PP24334改性PP（加入玻璃纖維、金屬等添加劑）PPC1PPC2PPC4PP3522G：15RMB/Kg，鐵板燒底座5防火PPPP3319PP2854PP特性：①高流动性、耐冲击、耐湿②由于结晶材料，PP收缩率相对高，一般为1.8~2.5%，加入30%的玻璃纖維可使收缩率降到0.7%→设计阶段就应该考虑所设计的部件是否要加纖維，加多少纖維，这样模具设计时要考虑收缩率的PP③产品易縮水——设计時要考虑防縮水设计④专用的PP低漆塗裝差a、肉厚度要尽可能的均匀——（肉厚：2.0mm）浇口设计在厚端进料，减少收缩率的差异角落加R角：内R=0.5T外R=1.5T這樣可减少应力集中②．肋条设计第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页R>=0.5（R越大越好，以不产生缩印和气泡为限）加强肋的高度应<3TABS的高度>3Ta、转角处加过半径R，至少0.5mm，可以减少内应力但要考虑缩水b、加强肋底部的厚度t应该是肉厚的60%c、再有考虑到产品的脱模，至少要0.5~1.5°的斜度③锁台、凸台设计第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页PC聚碳酸酯Polycarbonata非结晶料密度：1.2g/cm3成型收缩率：0.5~0.8%成型温度：230~320UL℃承认温度：130℃（125℃）干燥条件：110~1208℃小时（GE）PC-244R20.326RMB/kg，一般用于咖啡壶水箱、底座、上盖、煎烤器灯罩（希人）PC-LV2250Y23.84RMB/kg，一般用于按键座（电子基板包覆件）第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页（GE）PC-HF111028.08703RMB/kg，一般用于咖啡壶指示灯罩性能：①优越的抗冲击性②良好的涂饰性和对覆盖膜的粘附性③高尺寸稳定性④透明性好⑤阻燃性好PA（尼龙）聚酰胺Polyamide密度：1.15g/cm3成型收缩率：0.8~2.5%成型温度：220~300℃干燥条件：100~11012℃小时PA66101F/A3K/A205F(料號19000-66)29.7RMB/kgPA66+15%GF（回收二次料）(<永晋鸿>料號19000-66-30)9.5RMB/kg（<太松>料號1900066-15301G）29.98RMB/kg用于涂装件，不用卡扣方式結合的部件PA66+30%GF(料號19000-66-30)<太松>26.8125RMB/kg应用：锅具、旋鈕、锅盖、底座、推把盖、脚座、齒輪、支撑架PA66特性：熔点較高、半晶体—晶体材料、在較高娥溫度下也能保持较强的强度和刚度，PA66成型后仍具有吸湿性在产品设计时，一定要考虑吸湿性對幾何稳定性的影响<煮水>尼龙的涂装性能较好另：開模前請確定好加纖比例，不同比例，收縮率不同，產品的大小也不同ABS丙烯腈—丁二烯—苯乙烯塑料AoglonttrileButadieneStyrene密度：1.04~1.07g/cm3成型收缩率：0.4~0.8%(与PC相近)模温：25~70℃（模具溫度影響表面光潔度，溫度高，光潔度高）UL承认温度：60℃热变形温度：93~118℃ABS：原料为不透明象牙色，有分通用级、阻燃级、耐热级、电镀级、透明级通用級：ABS70715.32RMB/kgABS70912.86RMB/kg電鍍級：ABS75715.43RMB/kg防火級：ABS76114.5RMB/kg透明级:ABS75818.68RMB/kg特性：高光泽性、高刚性、极佳弯曲温度尺寸稳定性好、易着色，噴塗ABS与其它材料的结合性能好、易于表面印刷、涂层、镀层处理应用：底座、装饰极、装饰件、按鍵板、玩具、手機外殼PBT聚对苯二甲酸丁二醇酯密度：1.3~1.33g/cm31.5~1.53g/cm3（+15%GF）1.6~1.66第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页g/cm3（+30%GF）成型收缩率：0.3~1.6%（30%GF）1.5~2.8%(普通材料)成型温度：225~275℃材料成型前要烘干处理120/6~8H150/2~4H℃℃UL承认温度：130℃特性：耐热性、阻燃性、电气绝缘性好、低吸水率应用：儲油盒、电源盒盖、隔...
