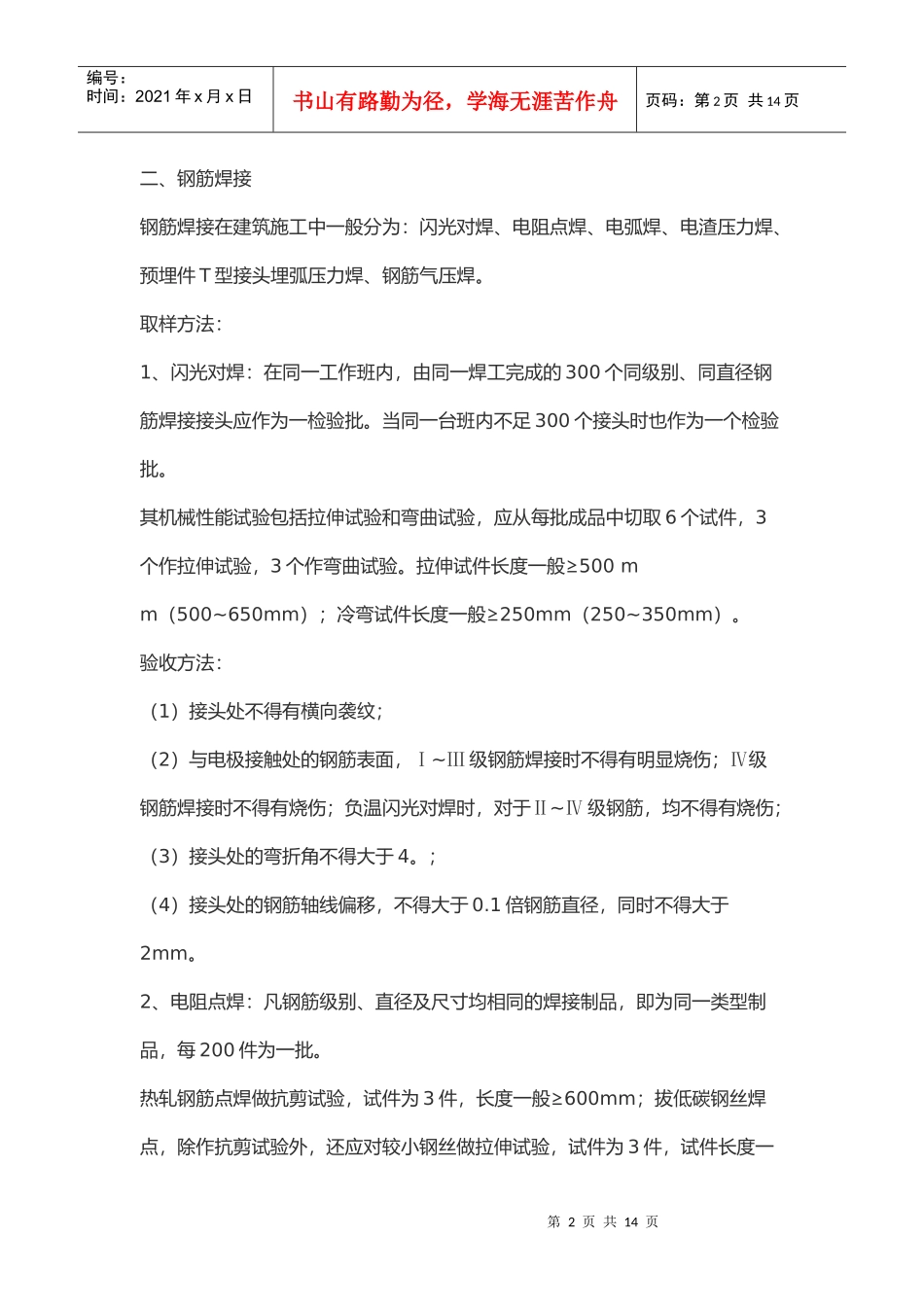

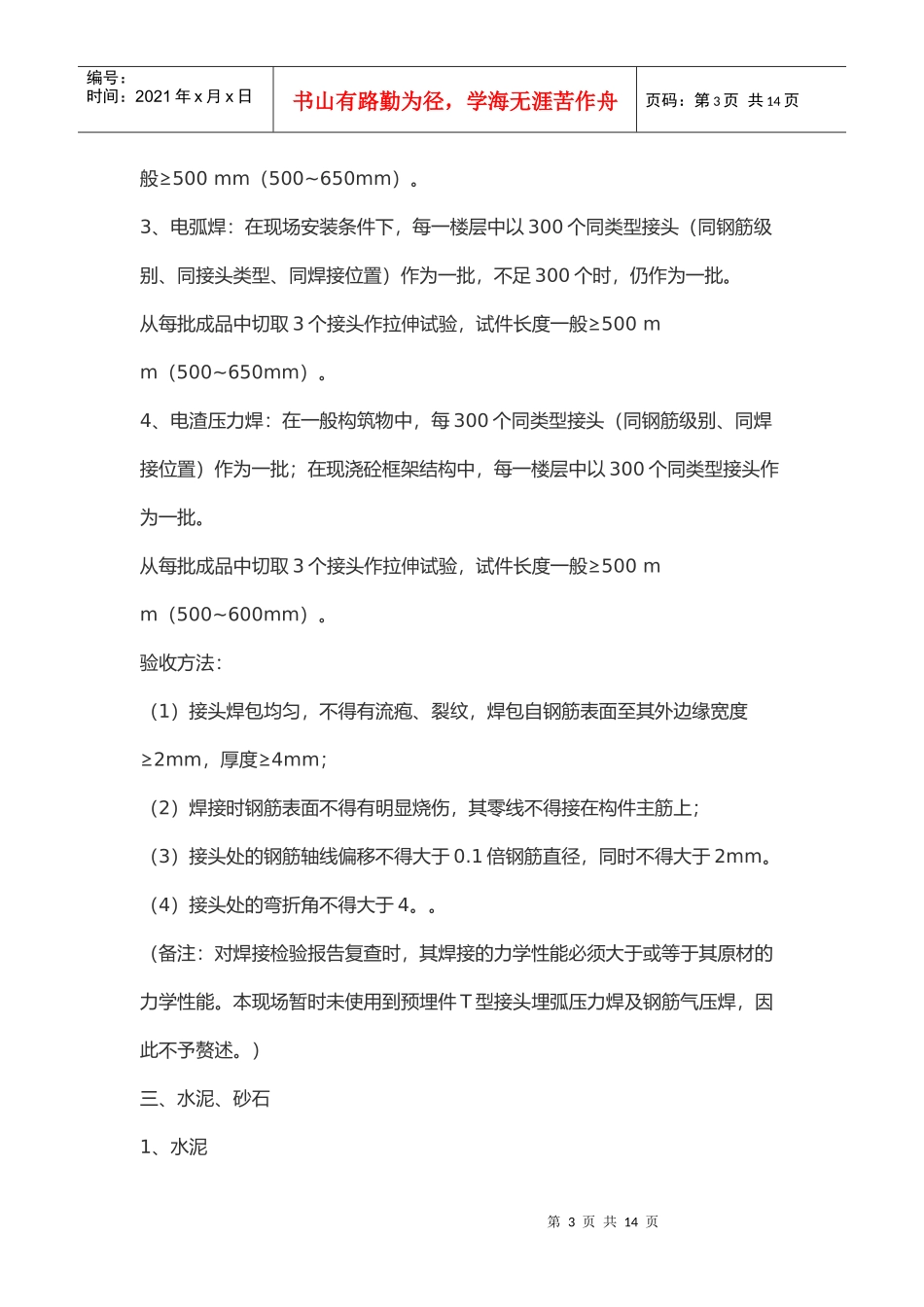

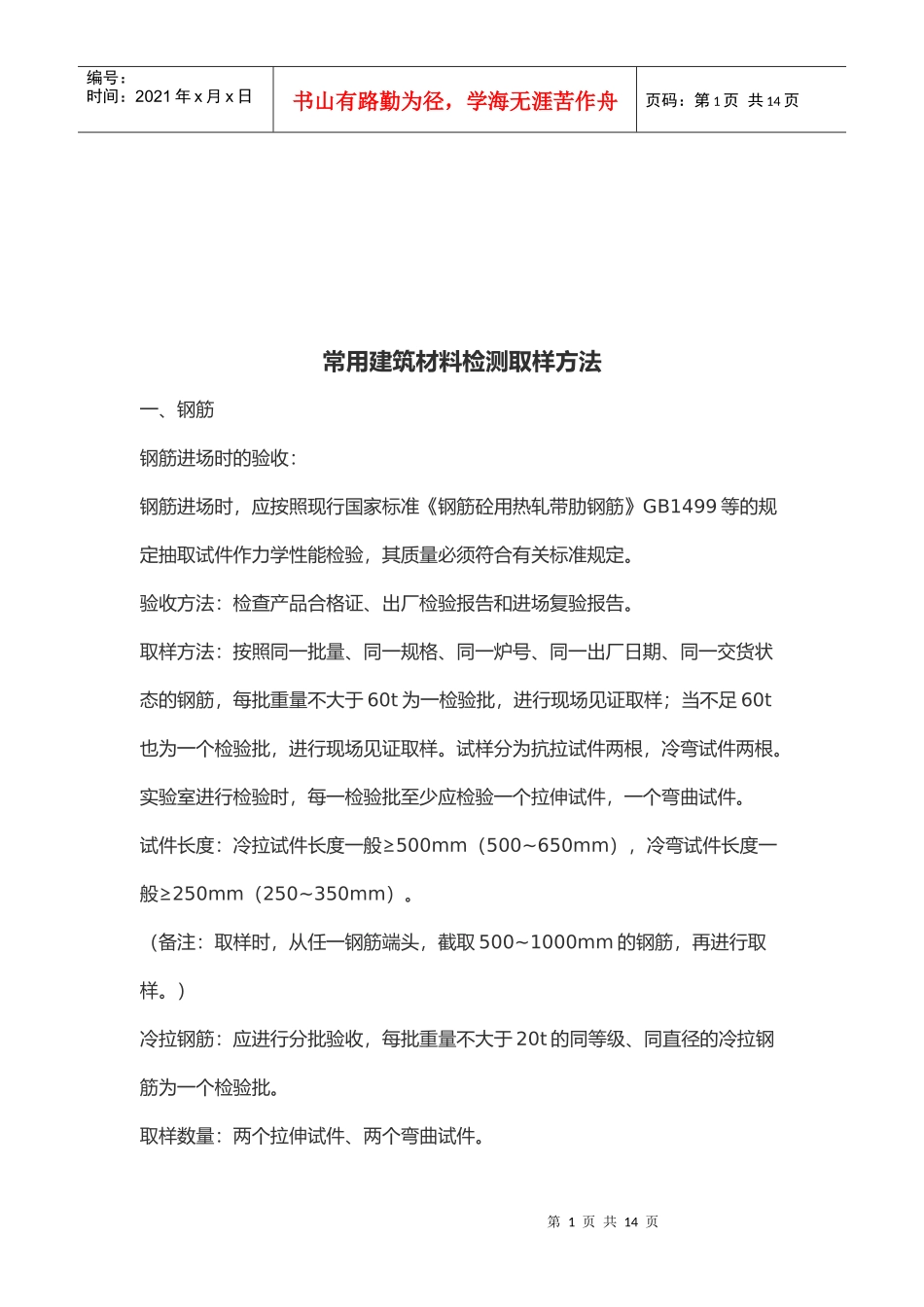

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页常用建筑材料检测取样方法一、钢筋钢筋进场时的验收：钢筋进场时，应按照现行国家标准《钢筋砼用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准规定。验收方法：检查产品合格证、出厂检验报告和进场复验报告。取样方法：按照同一批量、同一规格、同一炉号、同一出厂日期、同一交货状态的钢筋，每批重量不大于60t为一检验批，进行现场见证取样；当不足60t也为一个检验批，进行现场见证取样。试样分为抗拉试件两根，冷弯试件两根。实验室进行检验时，每一检验批至少应检验一个拉伸试件，一个弯曲试件。试件长度：冷拉试件长度一般≥500mm（500~650mm），冷弯试件长度一般≥250mm（250~350mm）。（备注：取样时，从任一钢筋端头，截取500~1000mm的钢筋，再进行取样。）冷拉钢筋：应进行分批验收，每批重量不大于20t的同等级、同直径的冷拉钢筋为一个检验批。取样数量：两个拉伸试件、两个弯曲试件。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页二、钢筋焊接钢筋焊接在建筑施工中一般分为：闪光对焊、电阻点焊、电弧焊、电渣压力焊、预埋件T型接头埋弧压力焊、钢筋气压焊。取样方法：1、闪光对焊：在同一工作班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一检验批。当同一台班内不足300个接头时也作为一个检验批。其机械性能试验包括拉伸试验和弯曲试验，应从每批成品中切取6个试件，3个作拉伸试验，3个作弯曲试验。拉伸试件长度一般≥500mm（500~650mm）；冷弯试件长度一般≥250mm（250~350mm）。验收方法：（1）接头处不得有横向袭纹；（2）与电极接触处的钢筋表面，Ⅰ~Ⅲ级钢筋焊接时不得有明显烧伤；Ⅳ级钢筋焊接时不得有烧伤；负温闪光对焊时，对于Ⅱ~Ⅳ级钢筋，均不得有烧伤；（3）接头处的弯折角不得大于4。；（4）接头处的钢筋轴线偏移，不得大于0.1倍钢筋直径，同时不得大于2mm。2、电阻点焊：凡钢筋级别、直径及尺寸均相同的焊接制品，即为同一类型制品，每200件为一批。热轧钢筋点焊做抗剪试验，试件为3件，长度一般≥600mm；拔低碳钢丝焊点，除作抗剪试验外，还应对较小钢丝做拉伸试验，试件为3件，试件长度一第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页般≥500mm（500~650mm）。3、电弧焊：在现场安装条件下，每一楼层中以300个同类型接头（同钢筋级别、同接头类型、同焊接位置）作为一批，不足300个时，仍作为一批。从每批成品中切取3个接头作拉伸试验，试件长度一般≥500mm（500~650mm）。4、电渣压力焊：在一般构筑物中，每300个同类型接头（同钢筋级别、同焊接位置）作为一批；在现浇砼框架结构中，每一楼层中以300个同类型接头作为一批。从每批成品中切取3个接头作拉伸试验，试件长度一般≥500mm（500~600mm）。验收方法：（1）接头焊包均匀，不得有流疱、裂纹，焊包自钢筋表面至其外边缘宽度≥2mm，厚度≥4mm；（2）焊接时钢筋表面不得有明显烧伤，其零线不得接在构件主筋上；（3）接头处的钢筋轴线偏移不得大于0.1倍钢筋直径，同时不得大于2mm。（4）接头处的弯折角不得大于4。。（备注：对焊接检验报告复查时，其焊接的力学性能必须大于或等于其原材的力学性能。本现场暂时未使用到预埋件T型接头埋弧压力焊及钢筋气压焊，因此不予赘述。）三、水泥、砂石1、水泥第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页水泥进场验收：水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175等的规定。当在使用中对水泥质量有怀疑或水泥出厂日期超过3个月（快硬硅酸盐水泥超过1个月）时，应进行复验，并按复验结果使用。钢筋砼结构中严禁使用含氯化物的水泥。检查数量及验收方法：按同一厂家、同一等级、同一品种、同一批号且连续进场的水泥...
