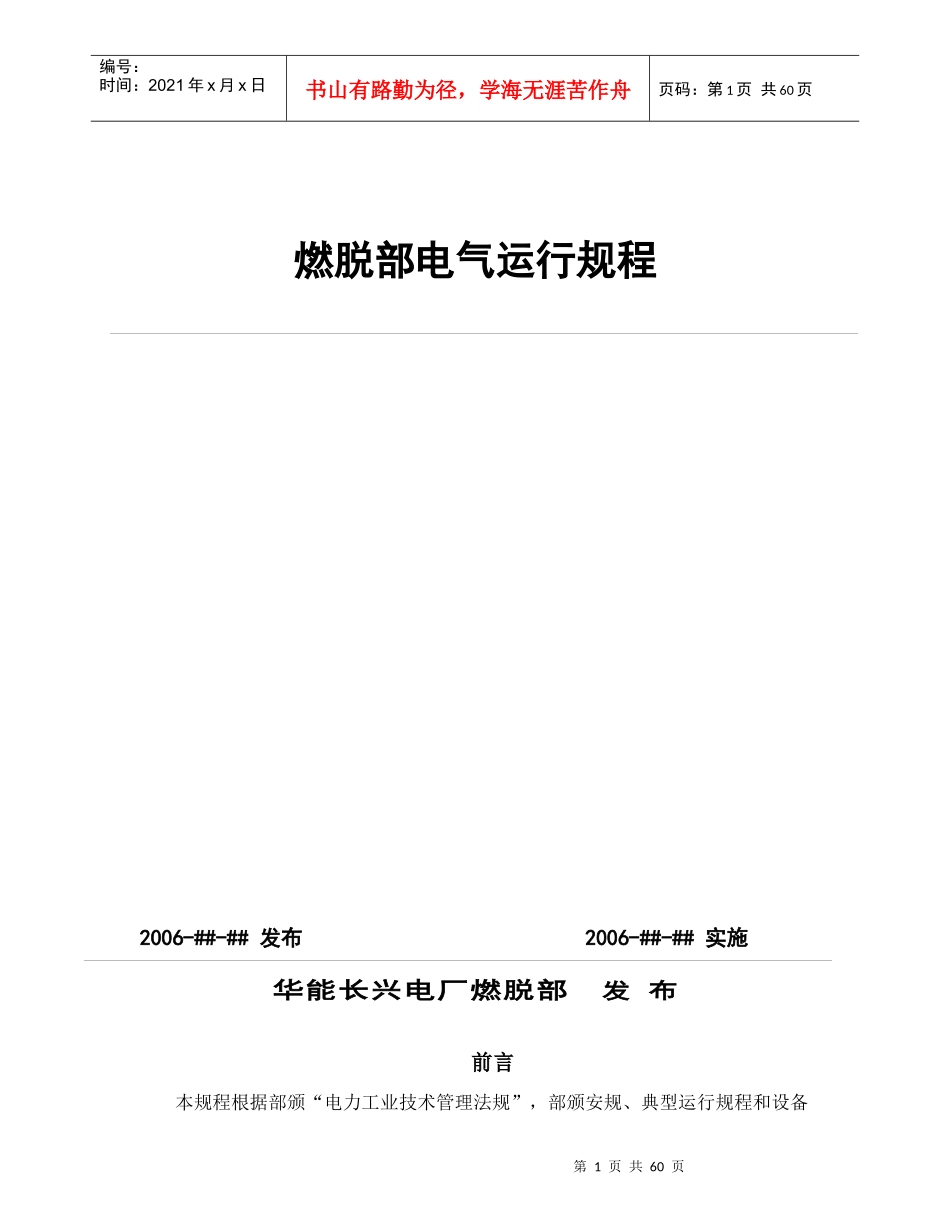

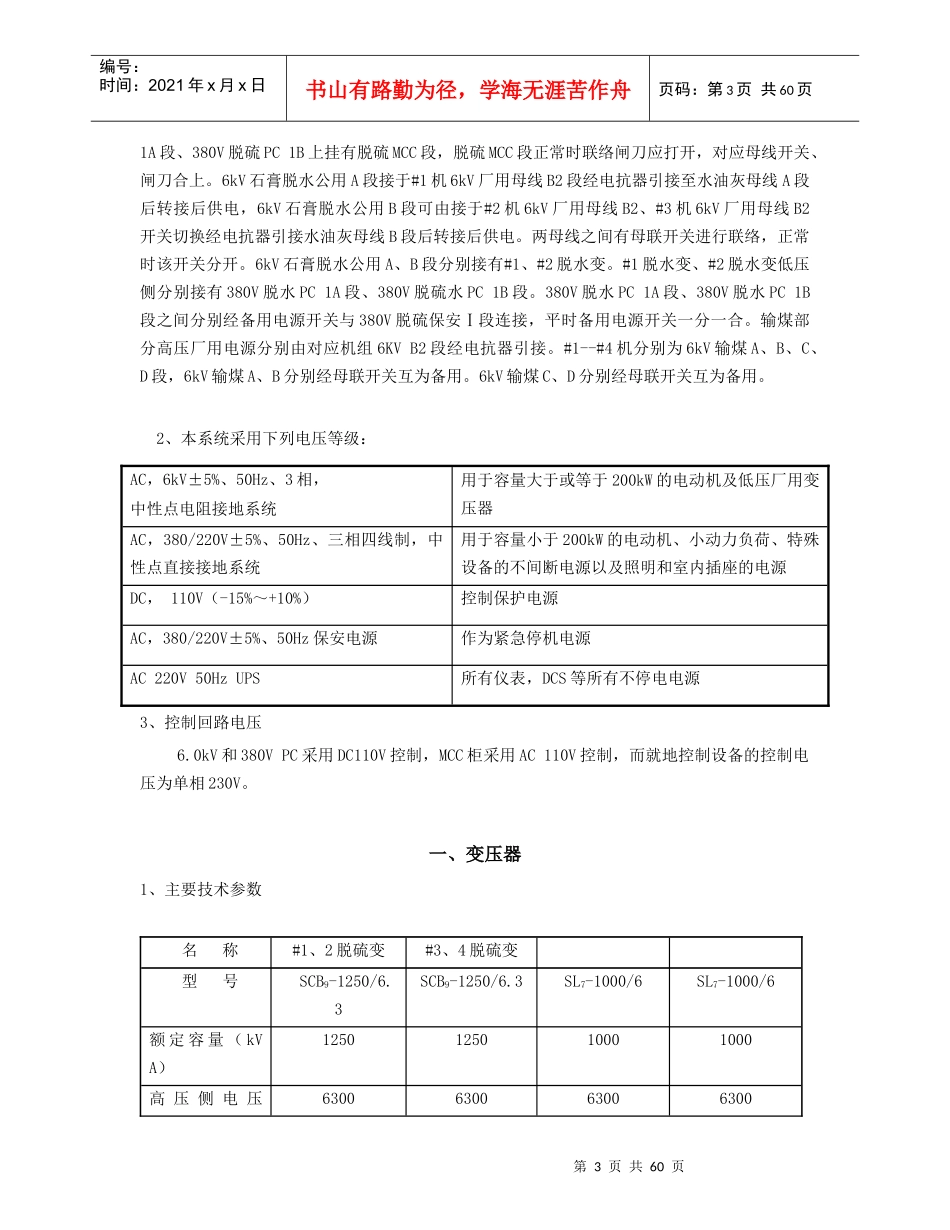

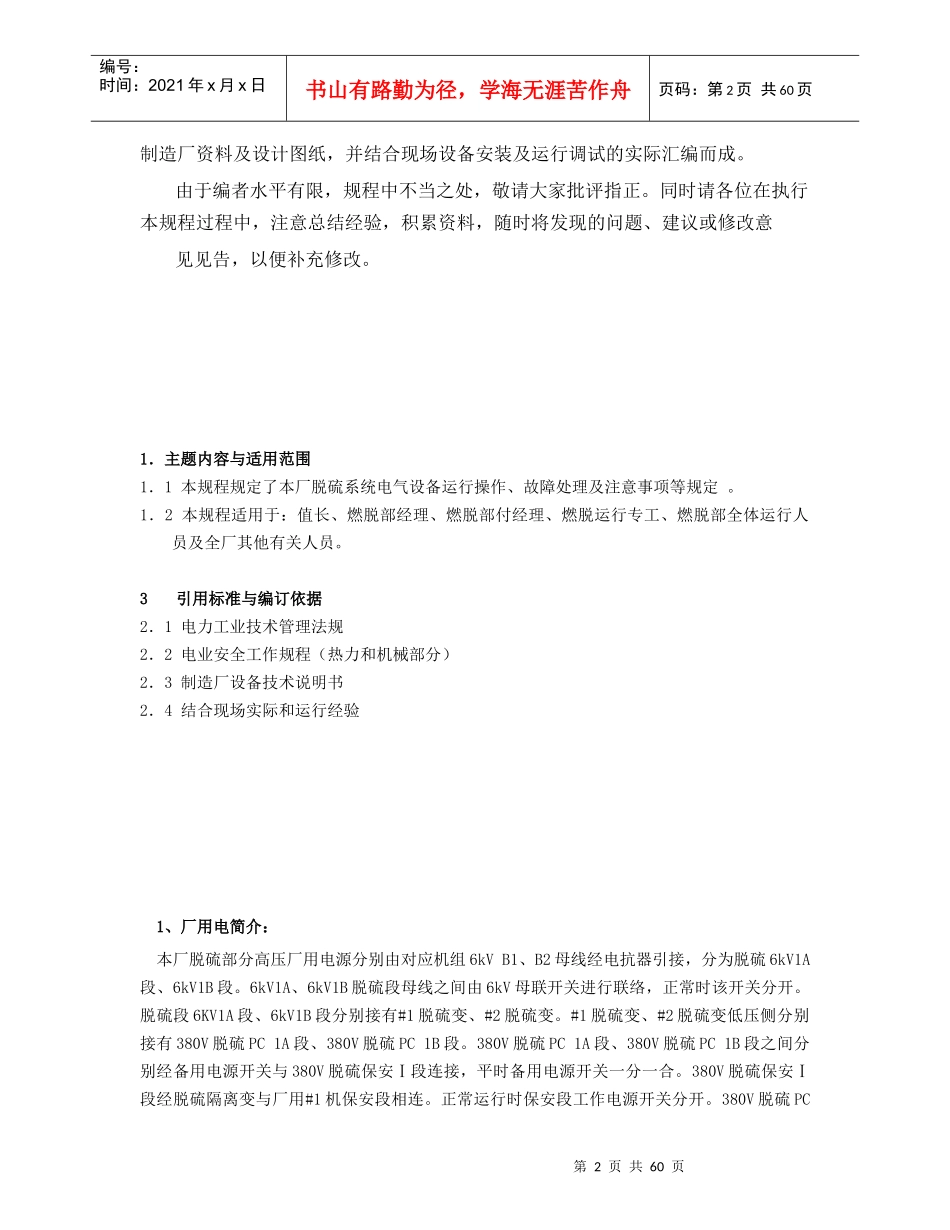

第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共60页燃脱部电气运行规程2006-##-##发布2006-##-##实施华能长兴电厂燃脱部发布前言本规程根据部颁“电力工业技术管理法规”，部颁安规、典型运行规程和设备第2页共60页第1页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共60页制造厂资料及设计图纸，并结合现场设备安装及运行调试的实际汇编而成。由于编者水平有限，规程中不当之处，敬请大家批评指正。同时请各位在执行本规程过程中，注意总结经验，积累资料，随时将发现的问题、建议或修改意见见告，以便补充修改。1．主题内容与适用范围1．1本规程规定了本厂脱硫系统电气设备运行操作、故障处理及注意事项等规定。1．2本规程适用于：值长、燃脱部经理、燃脱部付经理、燃脱运行专工、燃脱部全体运行人员及全厂其他有关人员。3引用标准与编订依据2．1电力工业技术管理法规2．2电业安全工作规程（热力和机械部分）2．3制造厂设备技术说明书2．4结合现场实际和运行经验1、厂用电简介：本厂脱硫部分高压厂用电源分别由对应机组6kVB1、B2母线经电抗器引接，分为脱硫6kV1A段、6kV1B段。6kV1A、6kV1B脱硫段母线之间由6kV母联开关进行联络，正常时该开关分开。脱硫段6KV1A段、6kV1B段分别接有#1脱硫变、#2脱硫变。#1脱硫变、#2脱硫变低压侧分别接有380V脱硫PC1A段、380V脱硫PC1B段。380V脱硫PC1A段、380V脱硫PC1B段之间分别经备用电源开关与380V脱硫保安Ⅰ段连接，平时备用电源开关一分一合。380V脱硫保安Ⅰ段经脱硫隔离变与厂用#1机保安段相连。正常运行时保安段工作电源开关分开。380V脱硫PC第3页共60页第2页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共60页1A段、380V脱硫PC1B上挂有脱硫MCC段，脱硫MCC段正常时联络闸刀应打开，对应母线开关、闸刀合上。6kV石膏脱水公用A段接于#1机6kV厂用母线B2段经电抗器引接至水油灰母线A段后转接后供电，6kV石膏脱水公用B段可由接于#2机6kV厂用母线B2、#3机6kV厂用母线B2开关切换经电抗器引接水油灰母线B段后转接后供电。两母线之间有母联开关进行联络，正常时该开关分开。6kV石膏脱水公用A、B段分别接有#1、#2脱水变。#1脱水变、#2脱水变低压侧分别接有380V脱水PC1A段、380V脱硫水PC1B段。380V脱水PC1A段、380V脱水PC1B段之间分别经备用电源开关与380V脱硫保安Ⅰ段连接，平时备用电源开关一分一合。输煤部分高压厂用电源分别由对应机组6KVB2段经电抗器引接。#1--#4机分别为6kV输煤A、B、C、D段，6kV输煤A、B分别经母联开关互为备用。6kV输煤C、D分别经母联开关互为备用。2、本系统采用下列电压等级：AC，6kV±5%、50Hz、3相，中性点电阻接地系统用于容量大于或等于200kW的电动机及低压厂用变压器AC，380/220V±5%、50Hz、三相四线制，中性点直接接地系统用于容量小于200kW的电动机、小动力负荷、特殊设备的不间断电源以及照明和室内插座的电源DC，110V（-15%～+10%）控制保护电源AC，380/220V±5%、50Hz保安电源作为紧急停机电源AC220V50HzUPS所有仪表，DCS等所有不停电电源3、控制回路电压6.0kV和380VPC采用DC110V控制，MCC柜采用AC110V控制，而就地控制设备的控制电压为单相230V。一、变压器1、主要技术参数名称#1、2脱硫变#3、4脱硫变型号SCB9-1250/6.3SCB9-1250/6.3SL7-1000/6SL7-1000/6额定容量（kVA）1250125010001000高压侧电压6300630063006300第4页共60页第3页共60页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共60页（V）高压侧电流（A）91.791.7低压侧电压（V）400400400400低压侧电流（A）14431443高压侧分接头Ⅰ（V）6600660066006600Ⅱ（V）6300630063006300Ⅲ（V）6000600060006000相数3333频率（Hz）50505050接线组别D，yn11D，yn11阻抗4-8%4-8%冷却方式AN/AFAN/AF空载电流----制造厂家顺德特种变压器厂？顺德特种变压器厂？投运日期外壳防护等级：IP21局部放电：5pc绝缘等级：F级绝缘，B级温升考核接地方式：低压侧中性点直接接地1.1变压器的投入与停用1.1.1变压器投运前的检查1.1.1.1变压器投运前，应收...
