巴东县电力公司35kV溪丘湾变电站电气施工组织设计VIP专享VIP免费

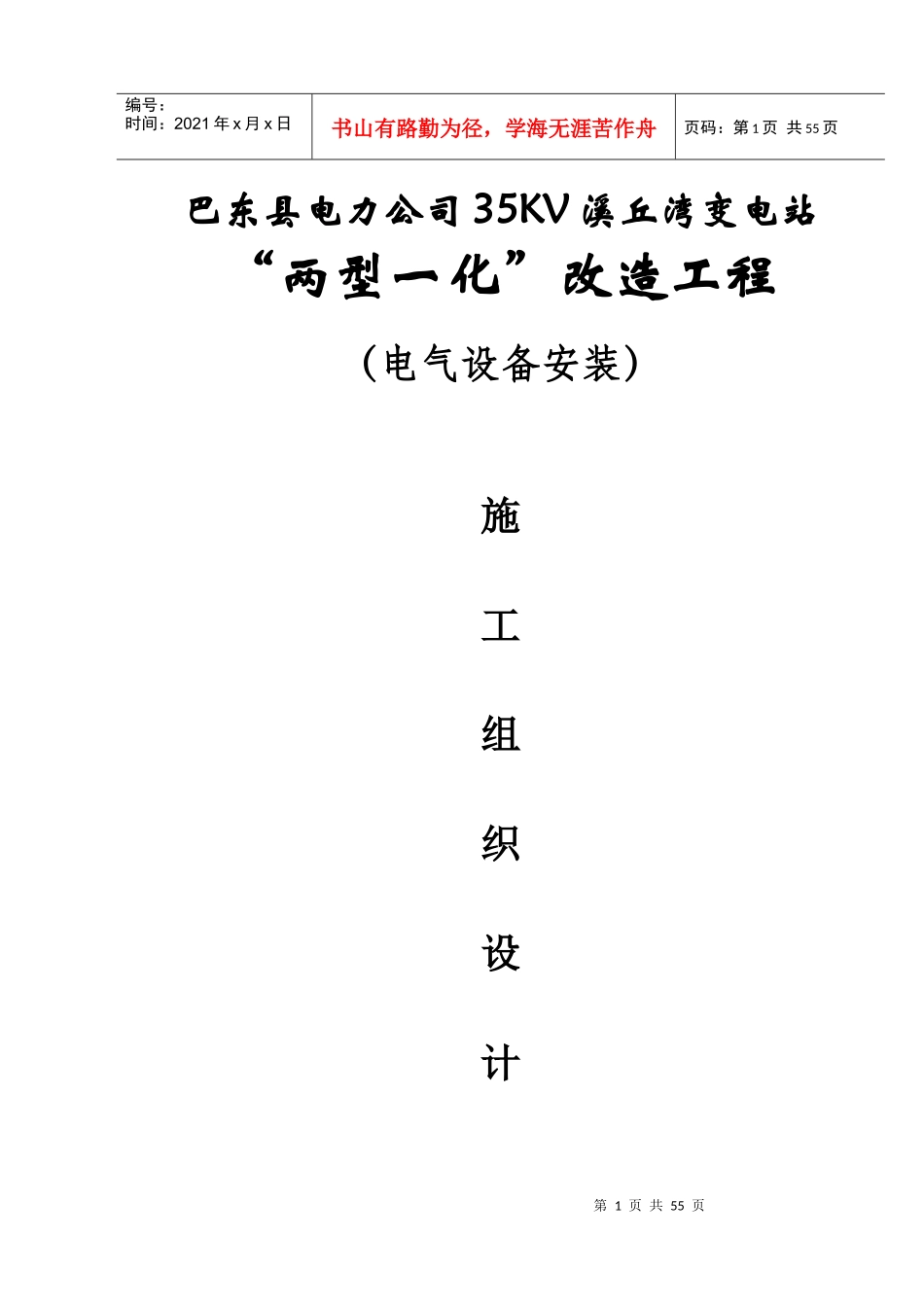

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页巴东县电力公司35KV溪丘湾变电站“两型一化”改造工程（电气设备安装）施工组织设计第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页2012年02月目录第一章工期及施工进度计划………………………………3第二章质量保证措施………………………………………7第三章安全保证措施………………………………………19第四章文明施工……………………………………………24第五章工程概况……………………………………………29第六章工现场组织机构及工程主要负责人简介…………30第七章施工方案……………………………………………33第八章施工现场总平面布置图……………………………46第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页第九章计划统计和信息管理………………………………48第一章工期及施工进度计划一、工期规划及要求按照招标文件对工期的规定，根据我公司的施工经验，将本工程的工期规划分两部分：1.变电电气设备拆除、基础浇筑及接地网、临时供电部分：该部分施工与变电站工程有交叉作业，因此我公司将该工程工期确定为2012年02月24日开工，,2012年03月30日竣工。施工进度在土建班组，受气候影响较大。我单位统筹安排，编制施工进度计划，本工程的工期施工进度计划（见3-1）。2.变电站电气设备安装工程施工比较集中，因此变电站施工根据以往经验，开工时间为2012年04月02日，竣工时间为2012年06月30日。施工进度计划（见3-2）。3.施工劳动力时间分布3-1.变电电气设备拆除、基础浇筑及接地网、临时供电第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页时间2月24日2月30日3月05日3月10日3月15日3月20日3月25日3月30日技工66666666普工8151525303030303-2.变电站电气设备安装工程施工时间4月02日4月10日4月20日4月30日5月10日5月20日5月30日6月30日技工1515151515151515普工2020202020202020为提高施工生产效率，保证按照合同工期完成施工任务，保证施工质量，要对施工机械进行全面投入，做到科学管理、装备精良。施工设备由项目部变电电气设备安装组负责配置、标识、维修和保管，并制订施工机械管理办法。35kV变电改造工程设备进场时间表序号机具名称规格数量进场时间1吊车8t12012年03月05日2吊车16t12012年03月05日3电焊机1600w12012年03月05日4放线轴架1对2012年03月05日5拉链葫芦2t2个2012年03月05日6放线滑车φ1506个2012年03月05日7经纬仪1台2012年03月05日第5页共55页第4页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共55页8水平仪1台2012年03月05日9汽车3.7m厢1辆2012年02月20日10大电钻1台2012年02月20日11手枪钻1台2012年02月20日12角磨机1台2012年02月20日13磁性电钻1台2012年02月20日14液压压接机1台2012年02月20日15缆线钳1把2012年02月20日16常用工具2套2012年02月20日4材料供应计划4.1变电电气设备拆除、基础浇筑及接地网、临时供电主要材料计划表35kV溪变35kV出线、10kV出线临时供电工程材料计划表序号品名规格单位数量1交联聚乙烯绝缘聚氯乙烯护套电力电缆10kVYJV-70×3米2402镀锌槽钢100㎜×6000㎜×10㎜条53镀锌角铁∠50㎜×6000㎜×5㎜条34电缆冷缩终端头15kV5601PST-G组185镀锌双头螺杆16㎜×380㎜套166镀锌双头螺杆16㎜×350㎜套167不锈钢螺栓12㎜×40㎜套1008不锈钢螺栓12㎜×70㎜套509镀锌羊角抱箍φ280合610镀锌UT线夹Ⅱ套211镀锌楔形线夹Ⅱ套212镀锌卡码个6第6页共55页第5页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共55页13镀锌合页抱φ200套214钢芯铝绞线φ35米5015镀锌扁铁60㎜×6㎜6000㎜条1016交联聚乙烯绝缘聚氯乙烯护套电力电缆35kVYJV-50×1米15017电缆冷缩终端头35kV7684PST-G-O套1518真空断路器ZW32-12/1250-25台419水泥电杆12米根220铜铝线夹SY-70/5个5021双色接地线φ35米10022铜鼻子DTL-70个3023铜鼻子DTL-35个2024悬瓶XP-70...
