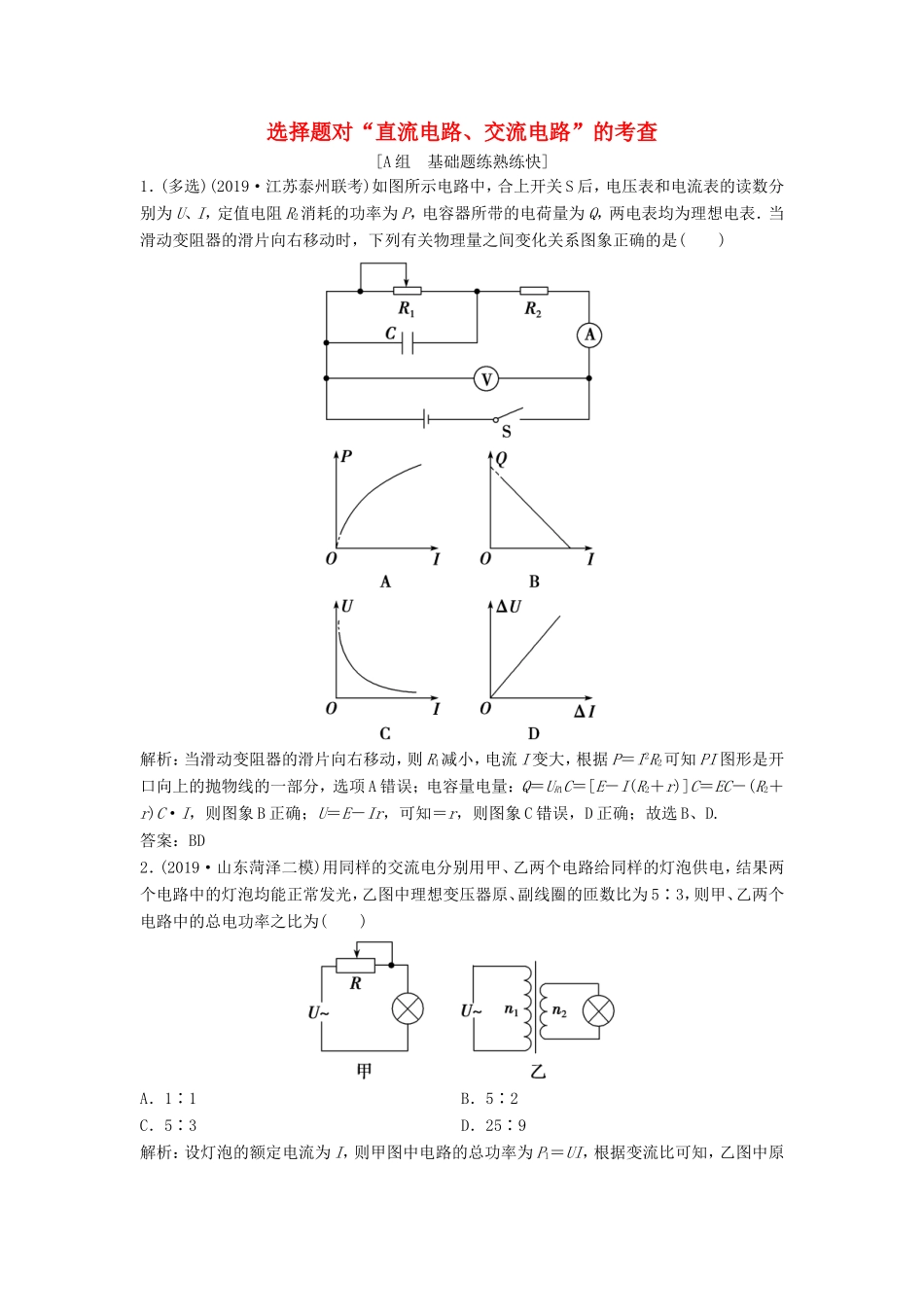

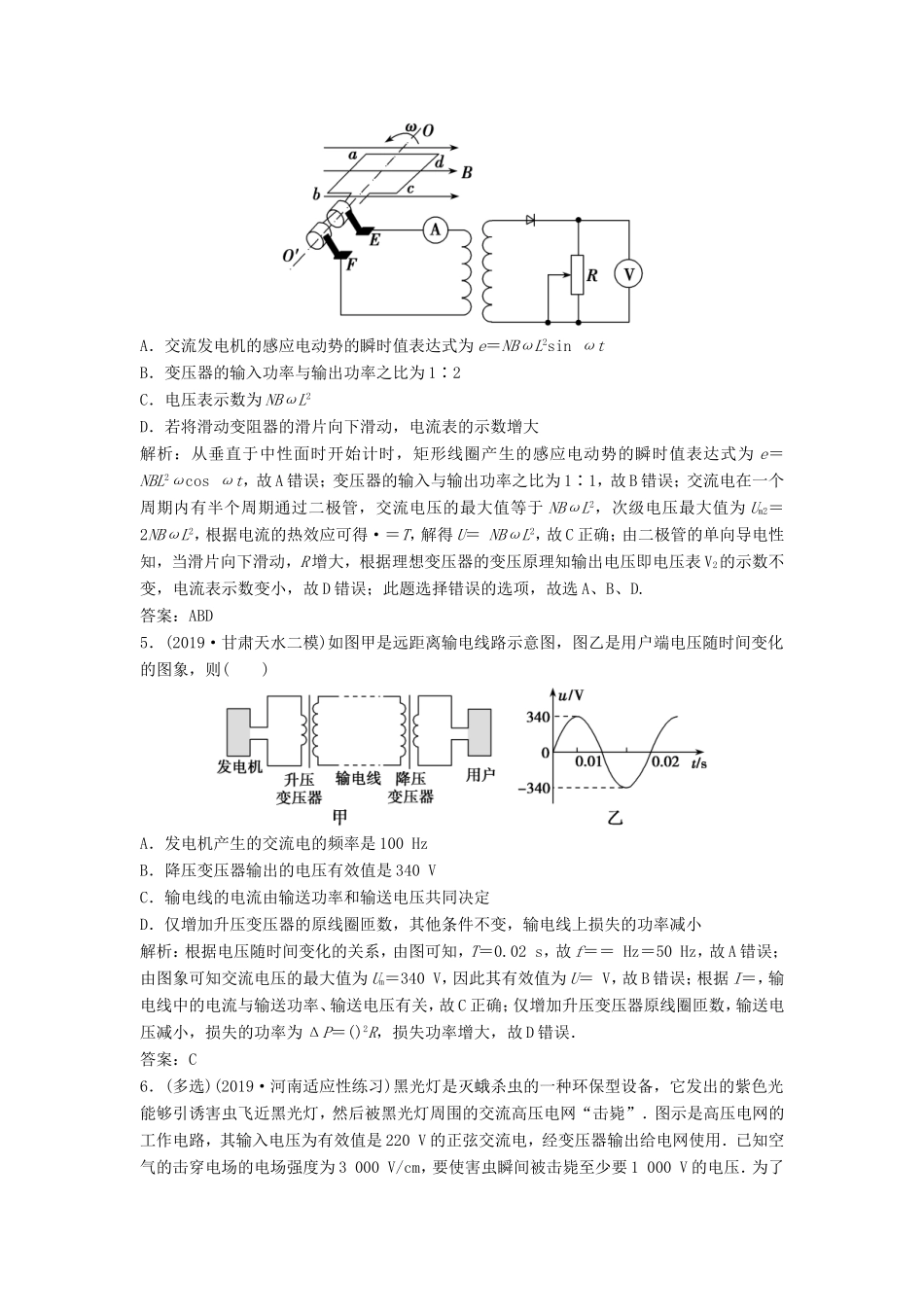

选择题对“直流电路、交流电路”的考查[A组基础题练熟练快]1．(多选)(2019·江苏泰州联考)如图所示电路中，合上开关S后，电压表和电流表的读数分别为U、I，定值电阻R2消耗的功率为P，电容器所带的电荷量为Q，两电表均为理想电表．当滑动变阻器的滑片向右移动时，下列有关物理量之间变化关系图象正确的是()解析：当滑动变阻器的滑片向右移动，则R1减小，电流I变大，根据P＝I2R2可知PI图形是开口向上的抛物线的一部分，选项A错误；电容量电量：Q＝UR1C＝[E－I(R2＋r)]C＝EC－(R2＋r)C·I，则图象B正确；U＝E－Ir，可知＝r，则图象C错误，D正确；故选B、D.答案：BD2．(2019·山东菏泽二模)用同样的交流电分别用甲、乙两个电路给同样的灯泡供电，结果两个电路中的灯泡均能正常发光，乙图中理想变压器原、副线圈的匝数比为5∶3，则甲、乙两个电路中的总电功率之比为()A．1∶1B．5∶2C．5∶3D．25∶9解析：设灯泡的额定电流为I，则甲图中电路的总功率为P1＝UI，根据变流比可知，乙图中原线圈中电流为I，乙图中的总功率为P2＝UI，因此甲、乙两个电路中的总功率之比为5∶3，故C项正确．答案：C3．(多选)(2019·吉林长春联考)如图为一种直流发电机的结构示意图，直流发电机由两块永磁铁、线圈和换向器组线缠绕而成．永磁体N、S极相对，中间区域视为匀强磁场，磁感应强度为B.线圈由N匝导线缠绕而成，面积为S，可绕如图所示的轴线匀速转动，角速度为ω.换向器由两个半铜环和两个电刷构成，半铜环分别与线圈中导线的两端固连，线圈和半铜环绕着轴线以相同角速度转动．电刷位置固定，作为输出端与外电路相连(图中未画出)．每当线圈转到中性面位置时，半铜环和电刷会交换接触，以保持输出电流方向不变，且交换时间极短可忽略．下列说法正确的是()A．当线圈按照图示的方向转动时，电刷a的电势比b的电势高B．当线圈转到图示位置时，线圈中产生的电动势为零C．该发电机产生电动势的最大值为NBSωD．该发电机产生电动势的最大值是有效值的倍解析：当线圈按照图示的方向转动时，根据右手定则知电刷a的电势比b的电势低，故A错；当线圈转到图示位置时，磁通量等零，但磁通量的变化率达到了最大，所以线圈中产生的电动势也达到了最大，故B错；发电机电动势随时间变化图象如图所示，其中最大值为NBSω，且是有效值的倍，故C、D对；故选C、D.答案：CD4．(多选)(2019·江西六校联考)如图所示，边长为L，匝数为N，电阻不计的正方形线圈abcd，在磁感应强度为B的匀强磁场中绕转轴OO′以角速度ω匀速转动，轴OO′垂直于磁感线，制成一台交流发电机，它与理想变压器的原线圈连接，变压器原、副线圈的匝数之比为1∶2，二极管的正向电阻为零，反向电阻无穷大，从正方形线圈处于图示位置开始计时，下列判断不正确的是()A．交流发电机的感应电动势的瞬时值表达式为e＝NBωL2sinωtB．变压器的输入功率与输出功率之比为1∶2C．电压表示数为NBωL2D．若将滑动变阻器的滑片向下滑动，电流表的示数增大解析：从垂直于中性面时开始计时，矩形线圈产生的感应电动势的瞬时值表达式为e＝NBL2ωcosωt，故A错误；变压器的输入与输出功率之比为1∶1，故B错误；交流电在一个周期内有半个周期通过二极管，交流电压的最大值等于NBωL2，次级电压最大值为Um2＝2NBωL2，根据电流的热效应可得·＝T，解得U＝NBωL2，故C正确；由二极管的单向导电性知，当滑片向下滑动，R增大，根据理想变压器的变压原理知输出电压即电压表V2的示数不变，电流表示数变小，故D错误；此题选择错误的选项，故选A、B、D.答案：ABD5．(2019·甘肃天水二模)如图甲是远距离输电线路示意图，图乙是用户端电压随时间变化的图象，则()A．发电机产生的交流电的频率是100HzB．降压变压器输出的电压有效值是340VC．输电线的电流由输送功率和输送电压共同决定D．仅增加升压变压器的原线圈匝数，其他条件不变，输电线上损失的功率减小解析：根据电压随时间变化的关系，由图可知，T＝0.02s，故f＝＝Hz＝50Hz，故A错误；由图象可知交流电压的最大值为Um＝340V，因此其有效值为U＝V，故B错误；根据I＝，输电线中的电流与输送功率、输送电压有关，故C正确；仅增加升压变压...
