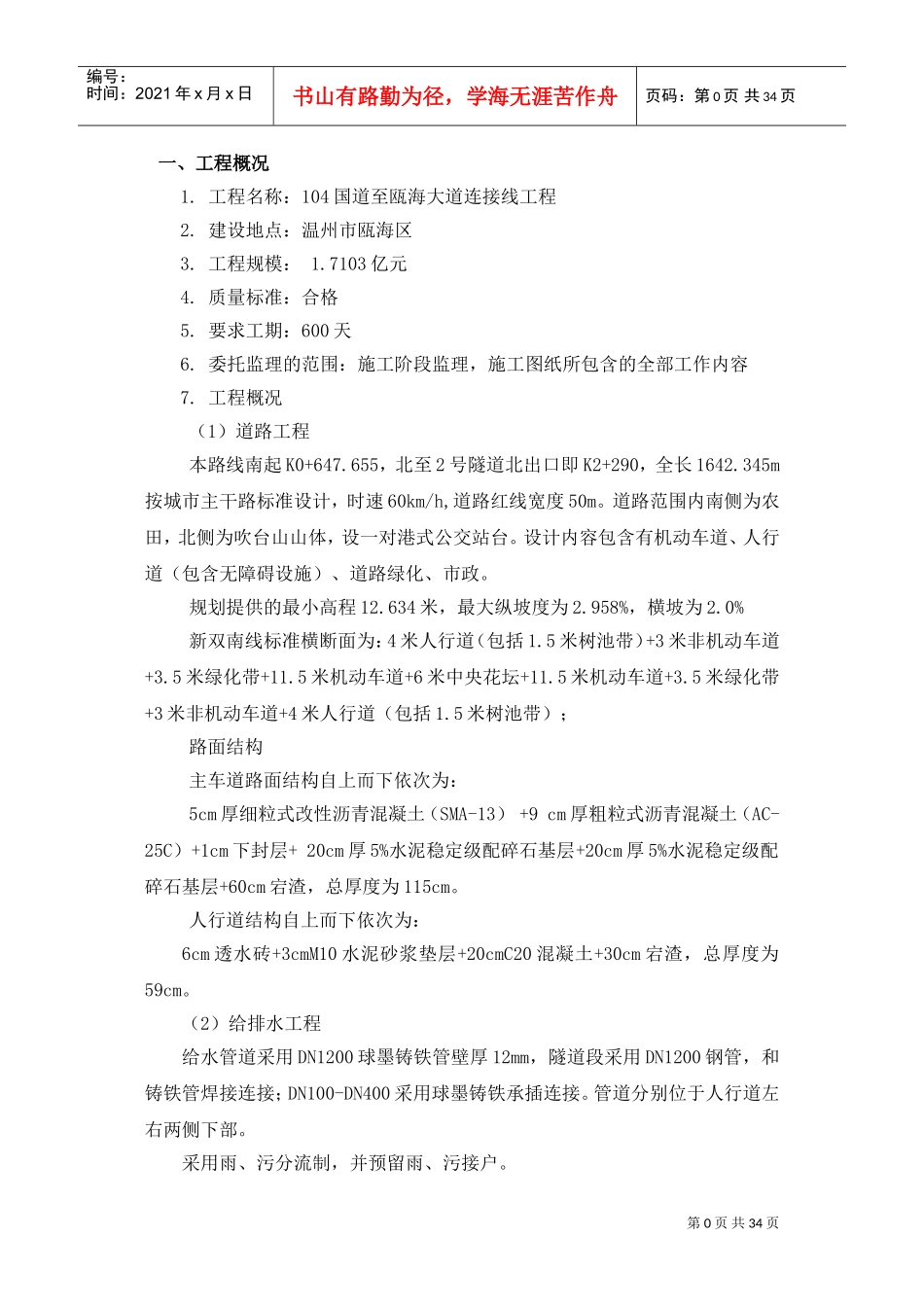

第0页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共34页一、工程概况1.工程名称：104国道至瓯海大道连接线工程2.建设地点：温州市瓯海区3.工程规模：1.7103亿元4.质量标准：合格5.要求工期：600天6.委托监理的范围：施工阶段监理，施工图纸所包含的全部工作内容7.工程概况（1）道路工程本路线南起K0+647.655，北至2号隧道北出口即K2+290，全长1642.345m按城市主干路标准设计，时速60km/h,道路红线宽度50m。道路范围内南侧为农田，北侧为吹台山山体，设一对港式公交站台。设计内容包含有机动车道、人行道（包含无障碍设施）、道路绿化、市政。规划提供的最小高程12.634米，最大纵坡度为2.958%，横坡为2.0%新双南线标准横断面为：4米人行道（包括1.5米树池带）+3米非机动车道+3.5米绿化带+11.5米机动车道+6米中央花坛+11.5米机动车道+3.5米绿化带+3米非机动车道+4米人行道（包括1.5米树池带）；路面结构主车道路面结构自上而下依次为：5cm厚细粒式改性沥青混凝土（SMA-13）+9cm厚粗粒式沥青混凝土（AC-25C）+1cm下封层+20cm厚5%水泥稳定级配碎石基层+20cm厚5%水泥稳定级配碎石基层+60cm宕渣，总厚度为115cm。人行道结构自上而下依次为：6cm透水砖+3cmM10水泥砂浆垫层+20cmC20混凝土+30cm宕渣，总厚度为59cm。（2）给排水工程给水管道采用DN1200球墨铸铁管壁厚12mm，隧道段采用DN1200钢管，和铸铁管焊接连接；DN100-DN400采用球墨铸铁承插连接。管道分别位于人行道左右两侧下部。采用雨、污分流制，并预留雨、污接户。第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页雨水：雨水管位于道路两侧绿化带处，采用钢带增强聚乙烯螺旋波纹管，电容带连接，直径D1000—D600，分落底井和不落底井。污水：污水管位于中央分隔带中，采用高密度聚乙烯缠绕管，电热熔连接，环刚度不小于SN10KN/m2,,管径DN300—DN400.二、编制目的为了保证104国道至瓯海大道连接线道路工程质量、进度在施工中进行切实有效的控制，特别是对关键分部、分项工程的重点部位实.重点监控，按照监理规划制定的总目标，确保工程顺利完成，特制定本细则。三、监理依据1、国家有关法律法规。（1）《中华人民共和国建筑法》；（2）《建筑工程质量管理条例》（国务院279号）；（3）《工程建设监理规定》（建设部【95】737号）；（4）《建设工程安全生产管理条例》（国务院393号）；2、国家行业和地方工程建设的技术标准、规范（1）《建设工程监理规范》（GB50319-2000）；（2）《城市道路工程施工与质量验收规范》（CJJ1-2008）；（3）《市政排水管渠工程质量检验评定标准》(CJJ3-90)；（4）《城市道路照明工程施工及验收规程》(CJJ89-2001)；（5）《公路沥青路面施工技术规范》（JTGF40-2004）；（6）《沥青路面施工及验收规范》（GB50092-96）；（7）《城市道路路基工程施工及验收规范》（CJJ44-91）；（8）《建筑电气安装工程施工质量验收规范》(GB50303-2002)；（9）《给水排水管道工程施工及验收规范》(GB50268-97)；3、质量监督部门下达的有关文件要求；4、经有关部门批准的工程项目文件和设计图纸、设计以及设计变更；5、本工程地质勘察资料；6、建设单位与本监理公司签订的工程建设监理合同；7、建设单位与施工承包单位签订的建设工程施工合同；8、本监理公司编制的监理规划。四、分部、分项工程监理工作程序第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页1、单位、分部、分项工程程序开工报审不同意同意，作审批按要求需填报内容：施工组织设计方案，施工工序质量标准，质保体系。工人，技术人员数量主要机具设备品种数量施工场地准备情况材料到场情况，材料试验报告等分包人的资质证书填写《工程动工报审表》承包人审批《工程动工报审表》总监理工程师道路工程测量放线监理工程师审核确认地下管线施工监理监督确认路基工程施工监理监督确认附属工程施工监理检查确认道路基层施工监理监督确认道路面层施工监理监督确认交工、验收总监理工程师签认审核结果开工第3页共34页编号：时间：2021年x月x...
