基于电子应变式传感器电子称的制作VIP免费

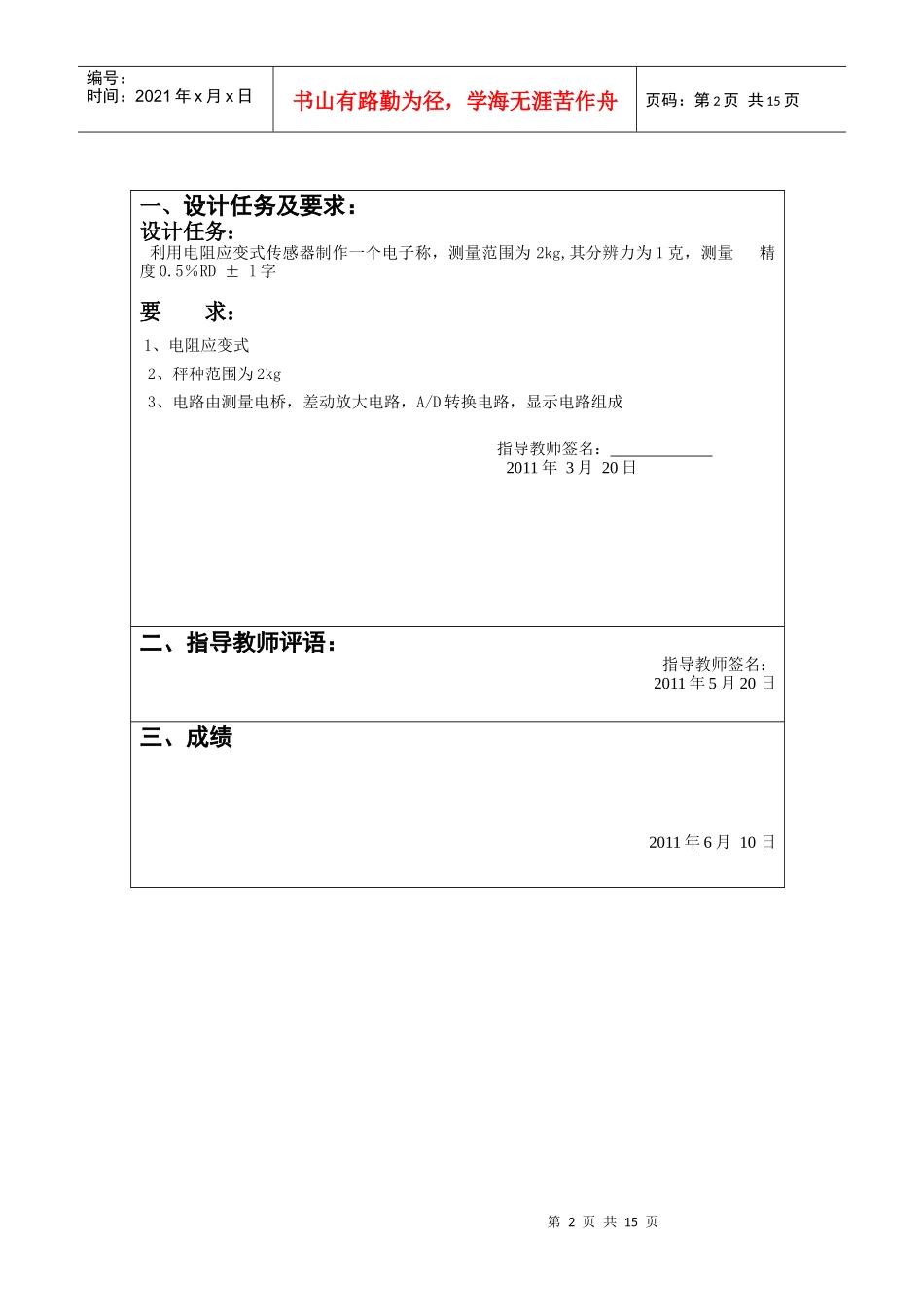

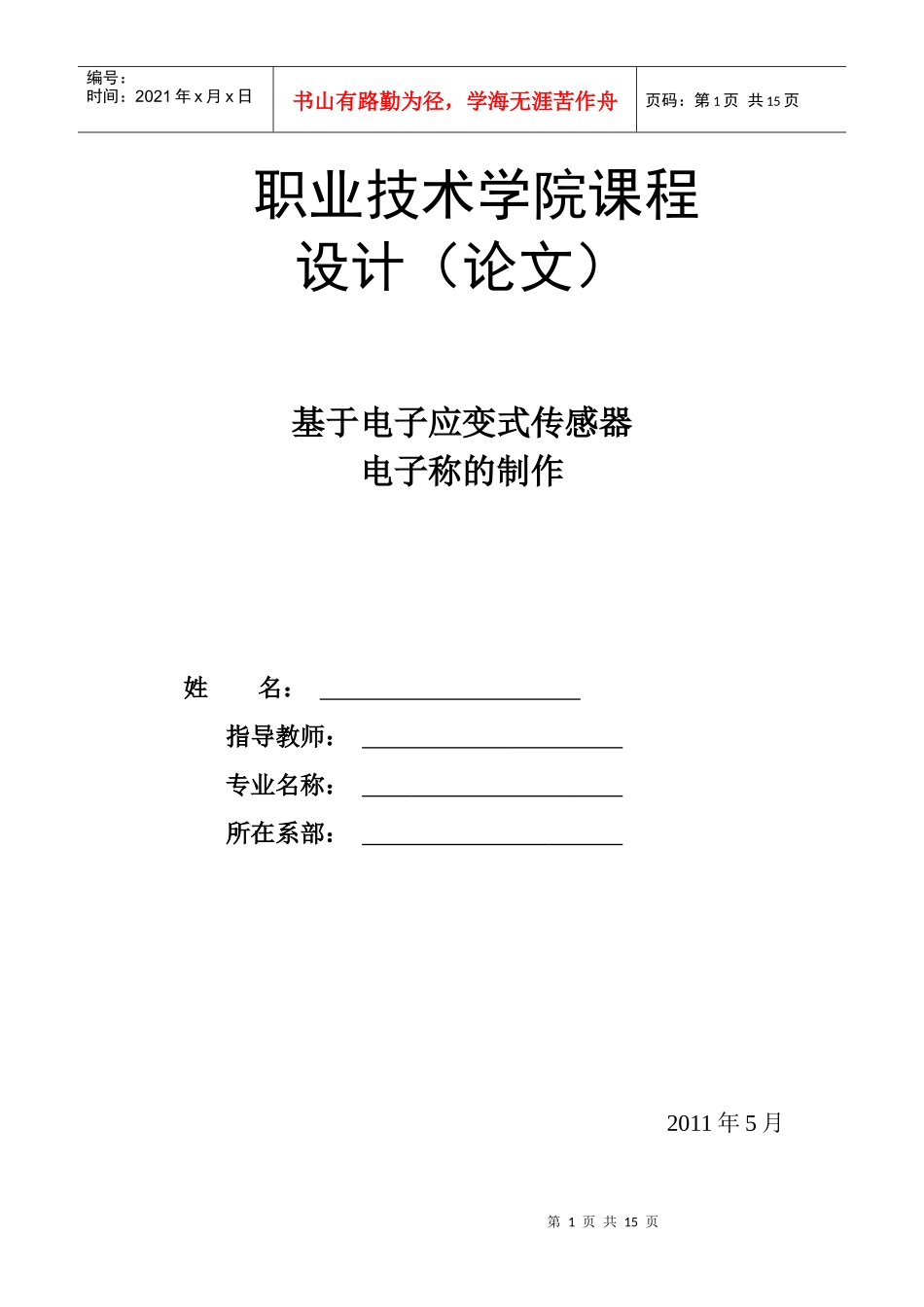

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页职业技术学院课程设计（论文）基于电子应变式传感器电子称的制作姓名：指导教师：专业名称：所在系部：2011年5月第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页一、设计任务及要求：设计任务：利用电阻应变式传感器制作一个电子称，测量范围为2kg,其分辨力为1克，测量精度0.5％RD±l字要求：1、电阻应变式2、秤种范围为2kg3、电路由测量电桥，差动放大电路，A/D转换电路，显示电路组成指导教师签名：2011年3月20日二、指导教师评语：指导教师签名：2011年5月20日三、成绩2011年6月10日第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页摘要电阻应变式传感器具有测量范围广、精度高、误差小和线性特性等优点，且能在恶劣环境下工作，在力、压力和重要测试中有非常广泛的应用，力传感器具有结构简单、体积小、重量轻、使用寿命长等优异的特点。所以电阻应变式力传感器制作的数显电子称具有准确度高易于制作，简单实用、成本低廉、体积小巧、携带方便等特点。本文从数显电子称的要求分析入手，将整个系统分成四个部分，分析和讨论了各个部分的电路原理、控制策略、实现方法。详细讨论了系统的各种工况及信号的传递情况，并得到了系统各个部分在不同工况的工作状态。数显电子秤根据弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号(电压或电流），将电信号通过数码显示器显示出来，从而完成了将外力变换为电信号的过程。关键词：灵敏度、电阻应变式传感器第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页引言电子秤是日常生活中常用的带子衡器，广泛应用于超市。大中型商场。物流配送中心。电子秤在结构和原理上取代了以杠杆平衡为原理的传统机械式称重工具。相比传统的机械式称量工具，电子秤具有称量精度高、装机体积小、应用范围广、易于操作使用等优点，在外形布局、工作原理、结构和材料上都是全新的计量衡器。电子秤的设计首先是通过压力传感器采集到被测物体的重量并将其转换成电压信号。输出电压信号通常很小，需要通过前端信号处理电路进行准确的线性放大。放大后的模拟电压信号A/D转换电路转换成数字量被送到主控电路的单片机中，在经过单片机控制译码显示器，从而显示出被测物理的重量。目前市场上使用的称重工具，或者是结构复杂，或者运行不可靠，且成本高，精度稳定性不好，调正时间长，易易损件多，维修困难，装机容量大，能源消耗大，生产成本高。而且目前市场上电子秤产品的整体水平不高，部分小型企业产品质量差且技术力量薄弱，设备不全，缺乏产品的开发能力，产品质量在低水平徘徊。因此，有针对性地开发一套有实用价值的电子秤系统，从技术上克服上述诸多缺点，改善电子城系统在应用中的不足。第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页目录摘要...............................................................3引言...............................................................4目录...............................................................5总体规划...........................................................61.设计内容及总体方案...............................................6（1）要求........................................................6（2）单元电路的具体设计..........................................72.主要原件的说明...................................................7（1）电阻应变式传感器的组成与原理................................7（2）ICL7107的性能参数...........................................8（3）LM358的特性及内部构造.............
