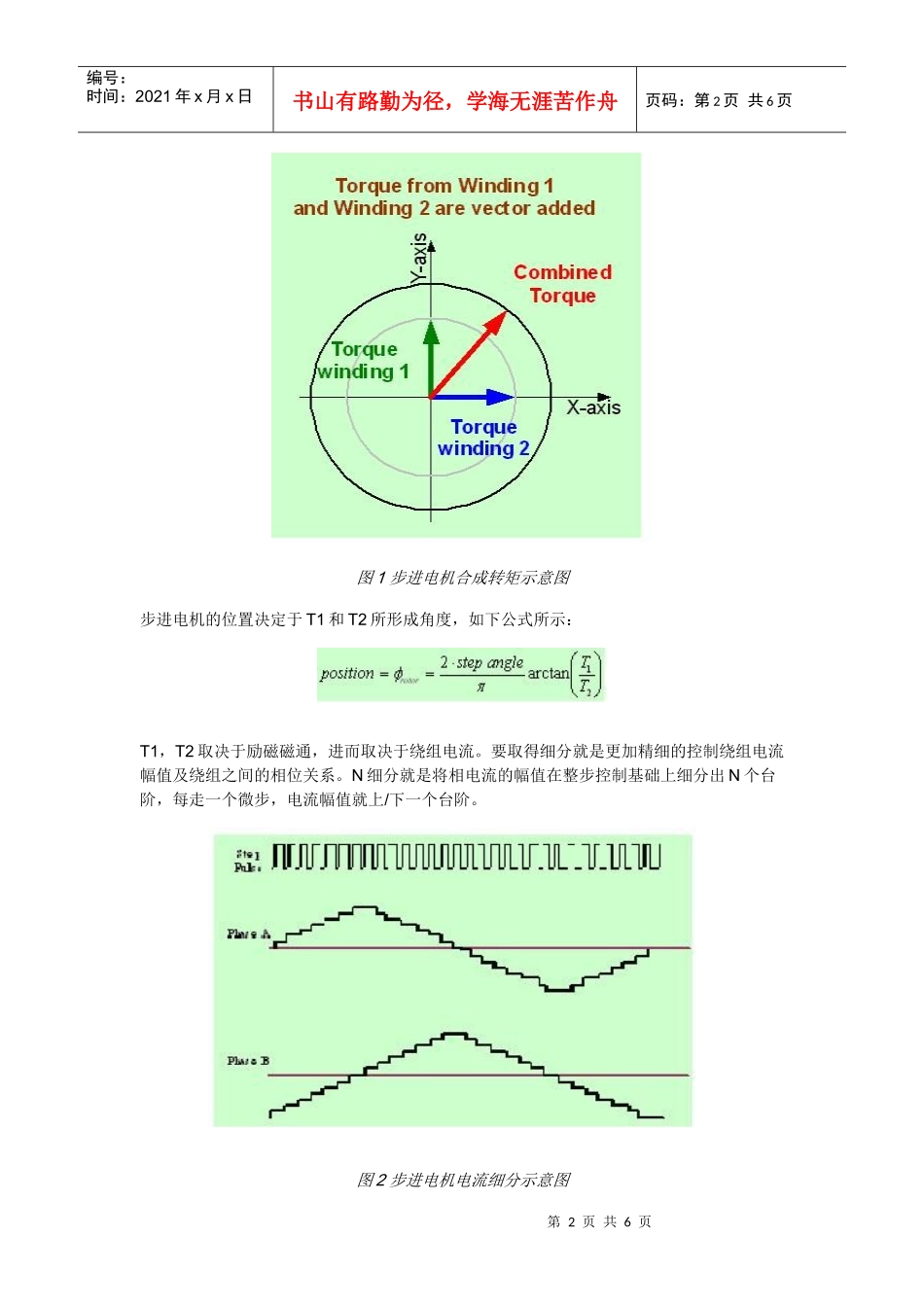

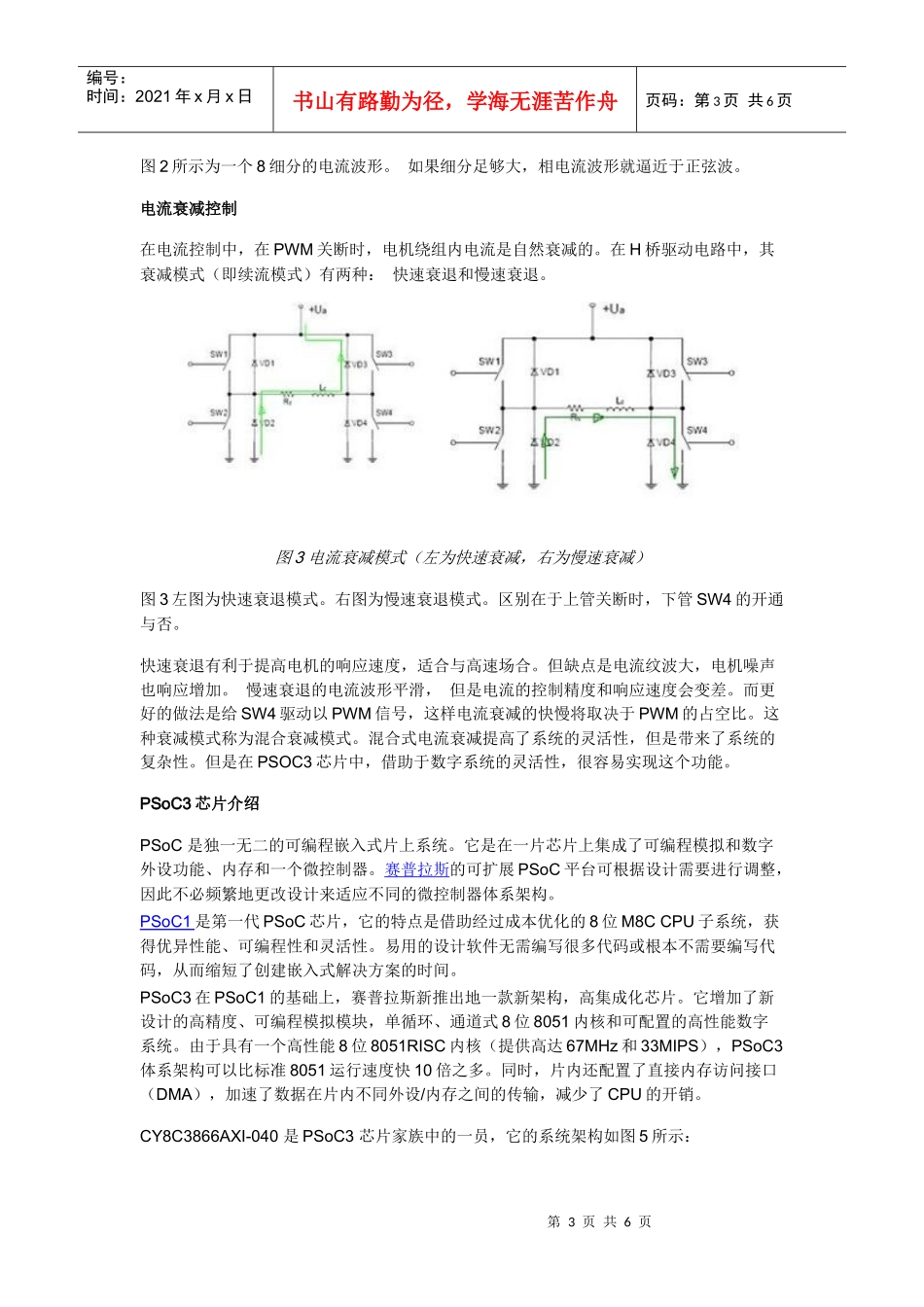

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页基于PSoC3芯片的步进电机微步控制方案借助于片内丰富的模拟和数字资源，控制精度可以达到128微步的细分。且电流控制灵活精细，可以动态配置电流衰减的模式。步进电机是一种将电脉冲信号转换成相应的角位移的机构。每改变一次通电状态，步进电机的转子就转动一步。步进电机的结构特点使之适合于精细的位置控制应用。与直流电机相比较，在这类应用场合中，步进电机的优点有：●电机停止时具有保持转矩●控制简单，开环控制定位精度高且具有较高的重复定位精度●不需要电刷，因而提高了电机的可靠性与使用寿命●调速方便，改变输入脉冲的频率即可改变电机的速度然而，步进电机也具有一定的局限性。比如说电机力矩小，转速低等。在实际应用中，为了达到更紧密的位置控制精度和更好的性能，会对步进电机进行微步细分控制。步进电机细分技术是通过控制步进电机励磁绕组中的各相电流，使其在零电流和最大电流之间能有多个稳定的中间状态，其产生的合成磁场矢量实现了对磁场的细分，从而实现步距角的细分。在步进电机微步细分控制中，要求对电流进行闭环控制。而在PWM关断时刻电流衰减的速度往往会影响控制系统的动态性能。而灵活可调的电流衰减策略是对精密步进电机细分控制系统的又一要求。基于新一代PSoC芯片CY8C3666AXI-040的精细步进电机控制方案实现了对两项混合式步进电机的细分控制。细分精度可以达到128细分。其片上强大的UDB数字模块和精确的模拟模块可以实现对电流的精确控制，并可以在软件中实现对电流衰减进行动态配置。细分控制两相步进的电机的转矩决定于两项励磁电流产出的合成矢量磁场。要使电机平稳匀速，等距角转动，关键是使合成矢量磁场幅值恒定，合成磁场的角度变化均匀。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页图1步进电机合成转矩示意图步进电机的位置决定于T1和T2所形成角度，如下公式所示：T1，T2取决于励磁磁通，进而取决于绕组电流。要取得细分就是更加精细的控制绕组电流幅值及绕组之间的相位关系。N细分就是将相电流的幅值在整步控制基础上细分出N个台阶，每走一个微步，电流幅值就上/下一个台阶。图2步进电机电流细分示意图第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页图2所示为一个8细分的电流波形。如果细分足够大，相电流波形就逼近于正弦波。电流衰减控制在电流控制中，在PWM关断时，电机绕组内电流是自然衰减的。在H桥驱动电路中，其衰减模式（即续流模式）有两种：快速衰退和慢速衰退。图3电流衰减模式（左为快速衰减，右为慢速衰减）图3左图为快速衰退模式。右图为慢速衰退模式。区别在于上管关断时，下管SW4的开通与否。快速衰退有利于提高电机的响应速度，适合与高速场合。但缺点是电流纹波大，电机噪声也响应增加。慢速衰退的电流波形平滑，但是电流的控制精度和响应速度会变差。而更好的做法是给SW4驱动以PWM信号，这样电流衰减的快慢将取决于PWM的占空比。这种衰减模式称为混合衰减模式。混合式电流衰减提高了系统的灵活性，但是带来了系统的复杂性。但是在PSOC3芯片中，借助于数字系统的灵活性，很容易实现这个功能。PSoC3芯片介绍PSoC是独一无二的可编程嵌入式片上系统。它是在一片芯片上集成了可编程模拟和数字外设功能、内存和一个微控制器。赛普拉斯的可扩展PSoC平台可根据设计需要进行调整，因此不必频繁地更改设计来适应不同的微控制器体系架构。PSoC1是第一代PSoC芯片，它的特点是借助经过成本优化的8位M8CCPU子系统，获得优异性能、可编程性和灵活性。易用的设计软件无需编写很多代码或根本不需要编写代码，从而缩短了创建嵌入式解决方案的时间。PSoC3在PSoC1的基础上，赛普拉斯新推出地一款新架构，高集成化芯片。它增加了新设计的高精度、可编程模拟模块，单循环、通道式8位8051内核和可配置的高性能数字系统。由于具有一个高性能8位8051RISC内核（提供高达67MHz和33MIPS），PSoC3体系架构可以比标准8051运行速度快10倍之多。同时，片内...
