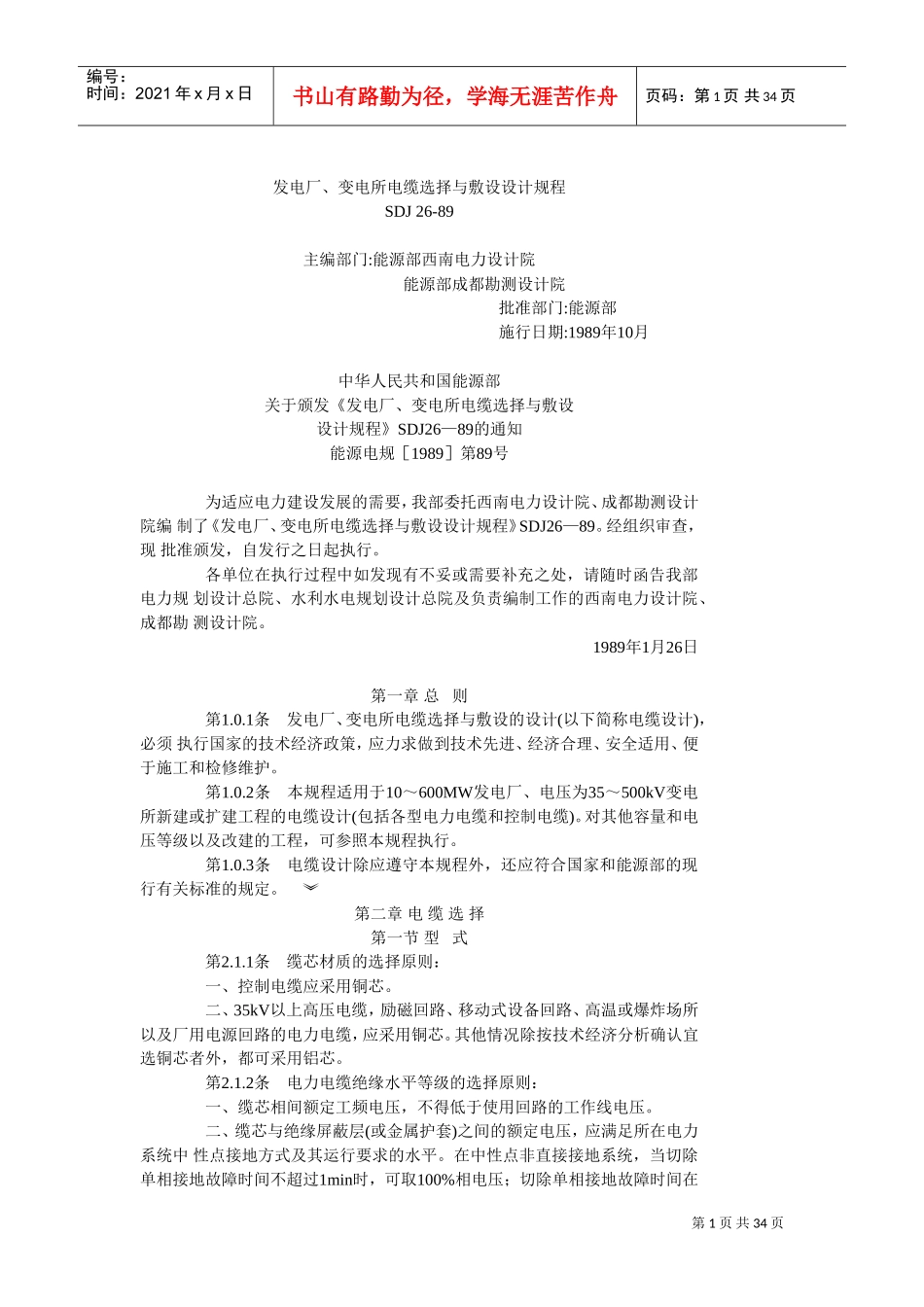

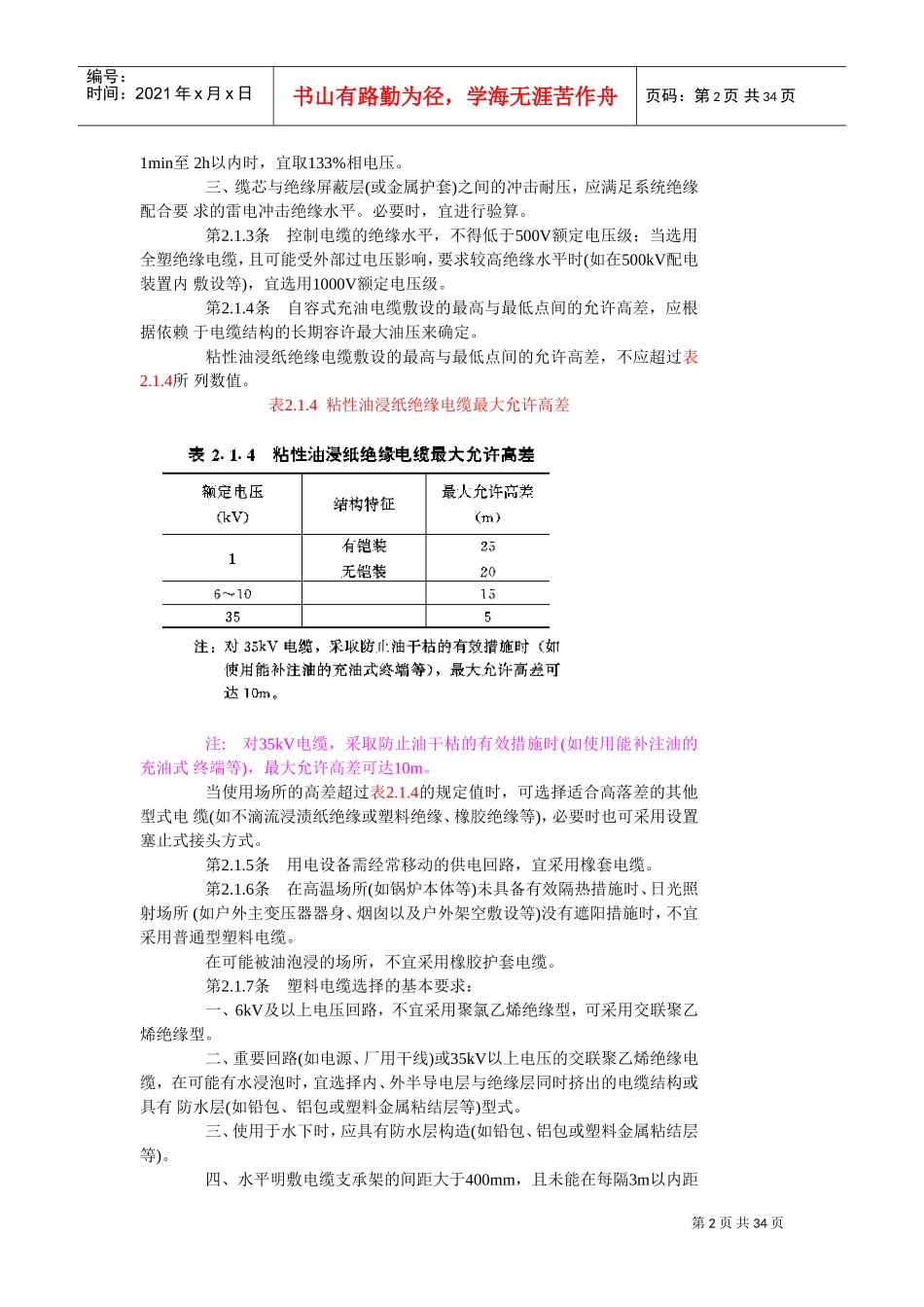

第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页发电厂、变电所电缆选择与敷设设计规程SDJ26-89主编部门:能源部西南电力设计院能源部成都勘测设计院批准部门:能源部施行日期:1989年10月中华人民共和国能源部关于颁发《发电厂、变电所电缆选择与敷设设计规程》SDJ26—89的通知能源电规［1989］第89号为适应电力建设发展的需要，我部委托西南电力设计院、成都勘测设计院编制了《发电厂、变电所电缆选择与敷设设计规程》SDJ26—89。经组织审查，现批准颁发，自发行之日起执行。各单位在执行过程中如发现有不妥或需要补充之处，请随时函告我部电力规划设计总院、水利水电规划设计总院及负责编制工作的西南电力设计院、成都勘测设计院。1989年1月26日第一章总则第1.0.1条发电厂、变电所电缆选择与敷设的设计(以下简称电缆设计)，必须执行国家的技术经济政策，应力求做到技术先进、经济合理、安全适用、便于施工和检修维护。第1.0.2条本规程适用于10～600MW发电厂、电压为35～500kV变电所新建或扩建工程的电缆设计(包括各型电力电缆和控制电缆)。对其他容量和电压等级以及改建的工程，可参照本规程执行。第1.0.3条电缆设计除应遵守本规程外，还应符合国家和能源部的现行有关标准的规定。第二章电缆选择第一节型式第2.1.1条缆芯材质的选择原则：一、控制电缆应采用铜芯。二、35kV以上高压电缆，励磁回路、移动式设备回路、高温或爆炸场所以及厂用电源回路的电力电缆，应采用铜芯。其他情况除按技术经济分析确认宜选铜芯者外，都可采用铝芯。第2.1.2条电力电缆绝缘水平等级的选择原则：一、缆芯相间额定工频电压，不得低于使用回路的工作线电压。二、缆芯与绝缘屏蔽层(或金属护套)之间的额定电压，应满足所在电力系统中性点接地方式及其运行要求的水平。在中性点非直接接地系统，当切除单相接地故障时间不超过1min时，可取100%相电压；切除单相接地故障时间在第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页1min至2h以内时，宜取133%相电压。三、缆芯与绝缘屏蔽层(或金属护套)之间的冲击耐压，应满足系统绝缘配合要求的雷电冲击绝缘水平。必要时，宜进行验算。第2.1.3条控制电缆的绝缘水平，不得低于500V额定电压级；当选用全塑绝缘电缆，且可能受外部过电压影响，要求较高绝缘水平时(如在500kV配电装置内敷设等)，宜选用1000V额定电压级。第2.1.4条自容式充油电缆敷设的最高与最低点间的允许高差，应根据依赖于电缆结构的长期容许最大油压来确定。粘性油浸纸绝缘电缆敷设的最高与最低点间的允许高差，不应超过表2.1.4所列数值。表2.1.4粘性油浸纸绝缘电缆最大允许高差注:对35kV电缆，采取防止油干枯的有效措施时(如使用能补注油的充油式终端等)，最大允许高差可达10m。当使用场所的高差超过表2.1.4的规定值时，可选择适合高落差的其他型式电缆(如不滴流浸渍纸绝缘或塑料绝缘、橡胶绝缘等)，必要时也可采用设置塞止式接头方式。第2.1.5条用电设备需经常移动的供电回路，宜采用橡套电缆。第2.1.6条在高温场所(如锅炉本体等)未具备有效隔热措施时、日光照射场所(如户外主变压器器身、烟囱以及户外架空敷设等)没有遮阳措施时，不宜采用普通型塑料电缆。在可能被油泡浸的场所，不宜采用橡胶护套电缆。第2.1.7条塑料电缆选择的基本要求：一、6kV及以上电压回路，不宜采用聚氯乙烯绝缘型，可采用交联聚乙烯绝缘型。二、重要回路(如电源、厂用干线)或35kV以上电压的交联聚乙烯绝缘电缆，在可能有水浸泡时，宜选择内、外半导电层与绝缘层同时挤出的电缆结构或具有防水层(如铅包、铝包或塑料金属粘结层等)型式。三、使用于水下时，应具有防水层构造(如铅包、铝包或塑料金属粘结层等)。四、水平明敷电缆支承架的间距大于400mm，且未能在每隔3m以内距第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页离固定时，应具有铠装。五、直埋敷设在可能发生位移的土壤中(如软土层、流砂地层、八度及以上地震基本烈度区等，以下同)，或垂直明敷高差过大时(如50m以上)，宜具有钢丝铠装。六、除...
