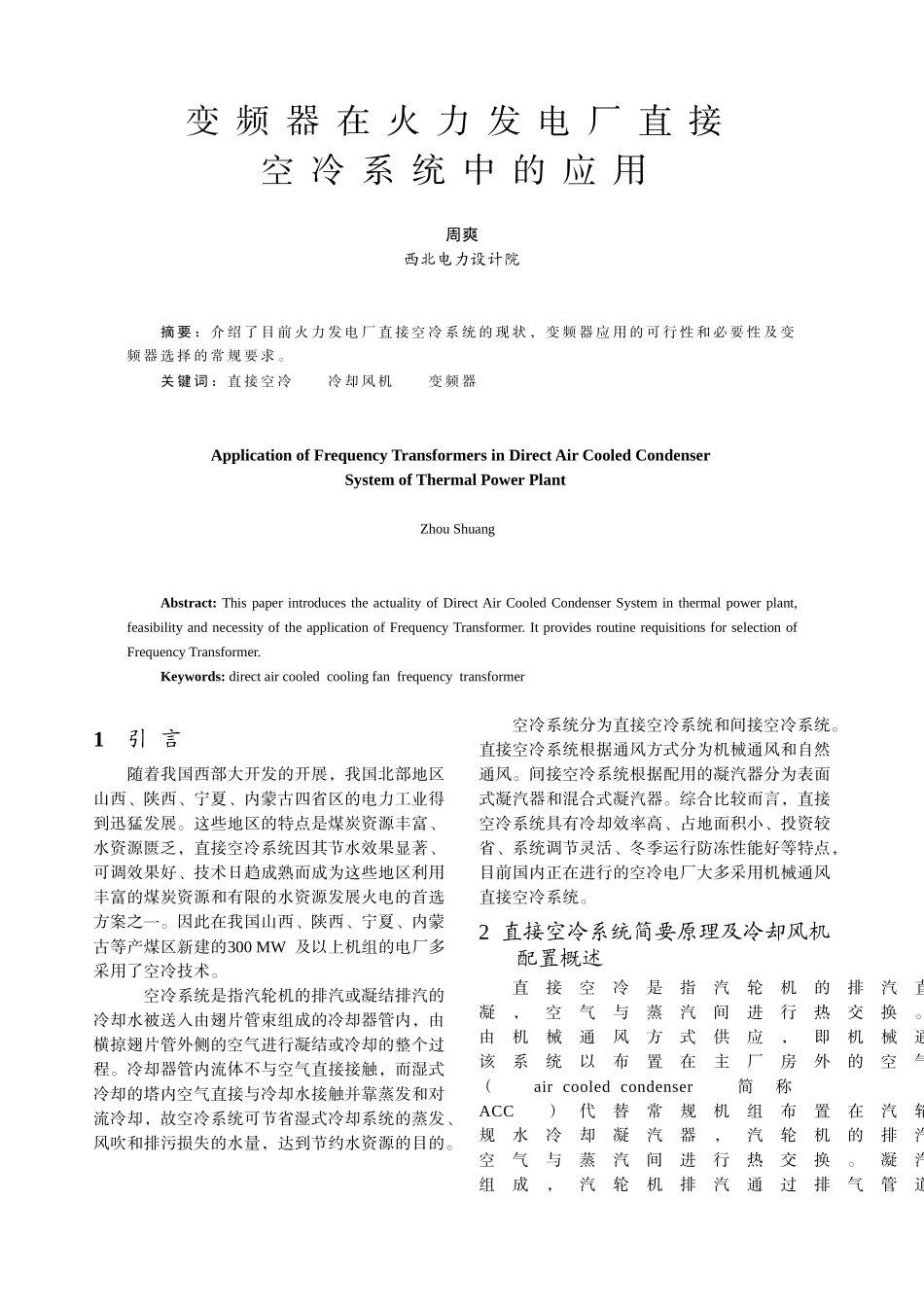

变频器在火力发电厂直接空冷系统中的应用周爽西北电力设计院摘要：介绍了目前火力发电厂直接空冷系统的现状，变频器应用的可行性和必要性及变频器选择的常规要求。关键词：直接空冷冷却风机变频器ApplicationofFrequencyTransformersinDirectAirCooledCondenserSystemofThermalPowerPlantZhouShuangAbstract:ThispaperintroducestheactualityofDirectAirCooledCondenserSysteminthermalpowerplant,feasibilityandnecessityoftheapplicationofFrequencyTransformer.ItprovidesroutinerequisitionsforselectionofFrequencyTransformer.Keywords:directaircooledcoolingfanfrequencytransformer1引言随着我国西部大开发的开展，我国北部地区山西、陕西、宁夏、内蒙古四省区的电力工业得到迅猛发展。这些地区的特点是煤炭资源丰富、水资源匮乏，直接空冷系统因其节水效果显著、可调效果好、技术日趋成熟而成为这些地区利用丰富的煤炭资源和有限的水资源发展火电的首选方案之一。因此在我国山西、陕西、宁夏、内蒙古等产煤区新建的300MW及以上机组的电厂多采用了空冷技术。空冷系统是指汽轮机的排汽或凝结排汽的冷却水被送入由翅片管束组成的冷却器管内，由横掠翅片管外侧的空气进行凝结或冷却的整个过程。冷却器管内流体不与空气直接接触，而湿式冷却的塔内空气直接与冷却水接触并靠蒸发和对流冷却，故空冷系统可节省湿式冷却系统的蒸发、风吹和排污损失的水量，达到节约水资源的目的。空冷系统分为直接空冷系统和间接空冷系统。直接空冷系统根据通风方式分为机械通风和自然通风。间接空冷系统根据配用的凝汽器分为表面式凝汽器和混合式凝汽器。综合比较而言，直接空冷系统具有冷却效率高、占地面积小、投资较省、系统调节灵活、冬季运行防冻性能好等特点，目前国内正在进行的空冷电厂大多采用机械通风直接空冷系统。2直接空冷系统简要原理及冷却风机配置概述直接空冷是指汽轮机的排汽直接用空气来冷凝，空气与蒸汽间进行热交换。所需的冷却空气由机械通风方式供应，即机械通风直接空冷系统该系统以布置在主厂房外的空气冷却凝汽器（aircooledcondenser简称ACC）代替常规机组布置在汽轮机下方的常规水冷却凝汽器，汽轮机的排汽直接用空气冷凝空气与蒸汽间进行热交换。凝汽器由许多翅片管组成，汽轮机排汽通过排气管道送至室外的空气冷却凝汽器内，轴流冷却风机使空气流过凝汽器翅片管束的外表面，将排汽冷凝成水，凝结水靠重力自流汇集于布置在下方的凝水箱内，由凝结水泵送回汽轮机的回热系统。机械通风直接空冷系统的热力系统简图见图1。图1机械通风直接空冷系统的热力系统简图空冷凝汽器系统（简称ACC）由若干台空冷凝汽器构成，每台空冷凝汽器配置一台轴流风机，安装在汽机房A排外高度为20~45m的空冷平台上。表1为国内某电厂单台300MW/600MW直接空冷机组轴流冷却风机、电机配置情况：表1机械通风直接空冷机组风机、电机配置例表参数单台300MW机组单台600MW机组风机单元/个68每单元风机/台（顺流/逆流）3/16/1风机（顺流/逆流）/台18/640/16风机直径/m9.759.75风机转速/r·min-19881000电动机额定功率/kW（顺流凝汽器）110110电动机额定功率/kW（逆流凝汽器）110110电动机功率因数（cosφ）0.87～0.85电动机效率/％94.8～95轴流冷却风机在一个水平平面内布置，形成庞大的轴流冷却风机群。风机电机通常均为变频控制，变频调速装置通过硬接线和通讯方式与电厂DCS相连，DCS根据不同的蒸汽负荷和环境温度控制风机启停及转速，使汽轮机的排汽压力保持恒定。3变频器在空冷凝汽器系统中的应用风机电机采用变频控制，原因主要有以下几点：节能；软启动；控制方便变频节能。对风机的部分指标进行控制和调节以适应工艺要求和运行工况，以往最常用的控制手段是调节风门、挡板开度的大小等来调整受控对象。这样，不论生产的需求大小，风机均全速运转，而运行工况的变化则使得能量以风门、挡板等的节流损失消耗。在生产过程中，不仅控制精度受到限制，而且还造成大量能源浪费和设备损耗。从而导致生产成本增加，设备使用寿命缩短，设备维护、维修费用高居不下。对于直接空冷系统庞大的轴流冷却风...
