除盐水集中预处理设备安装施工方案VIP专享VIP免费

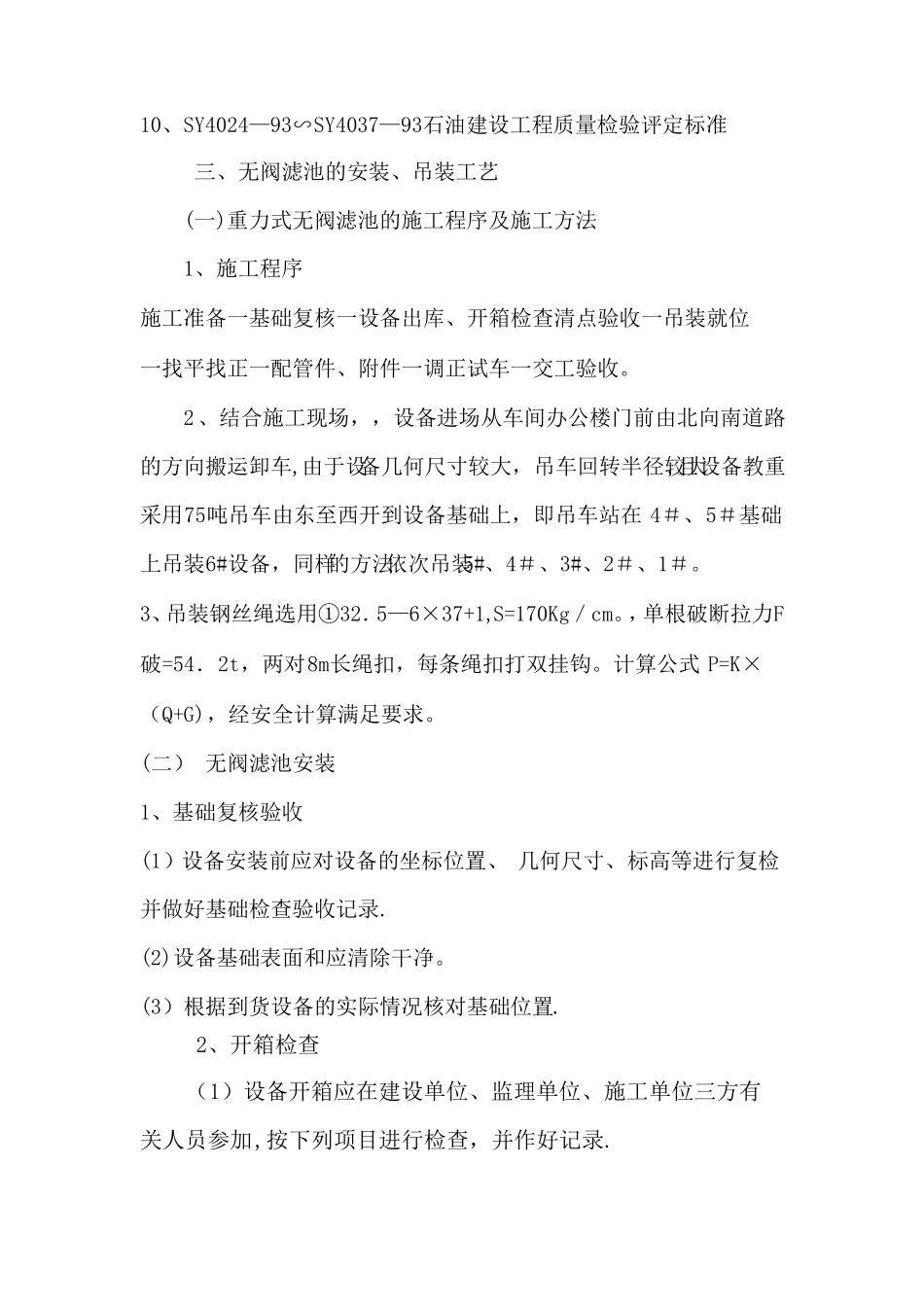

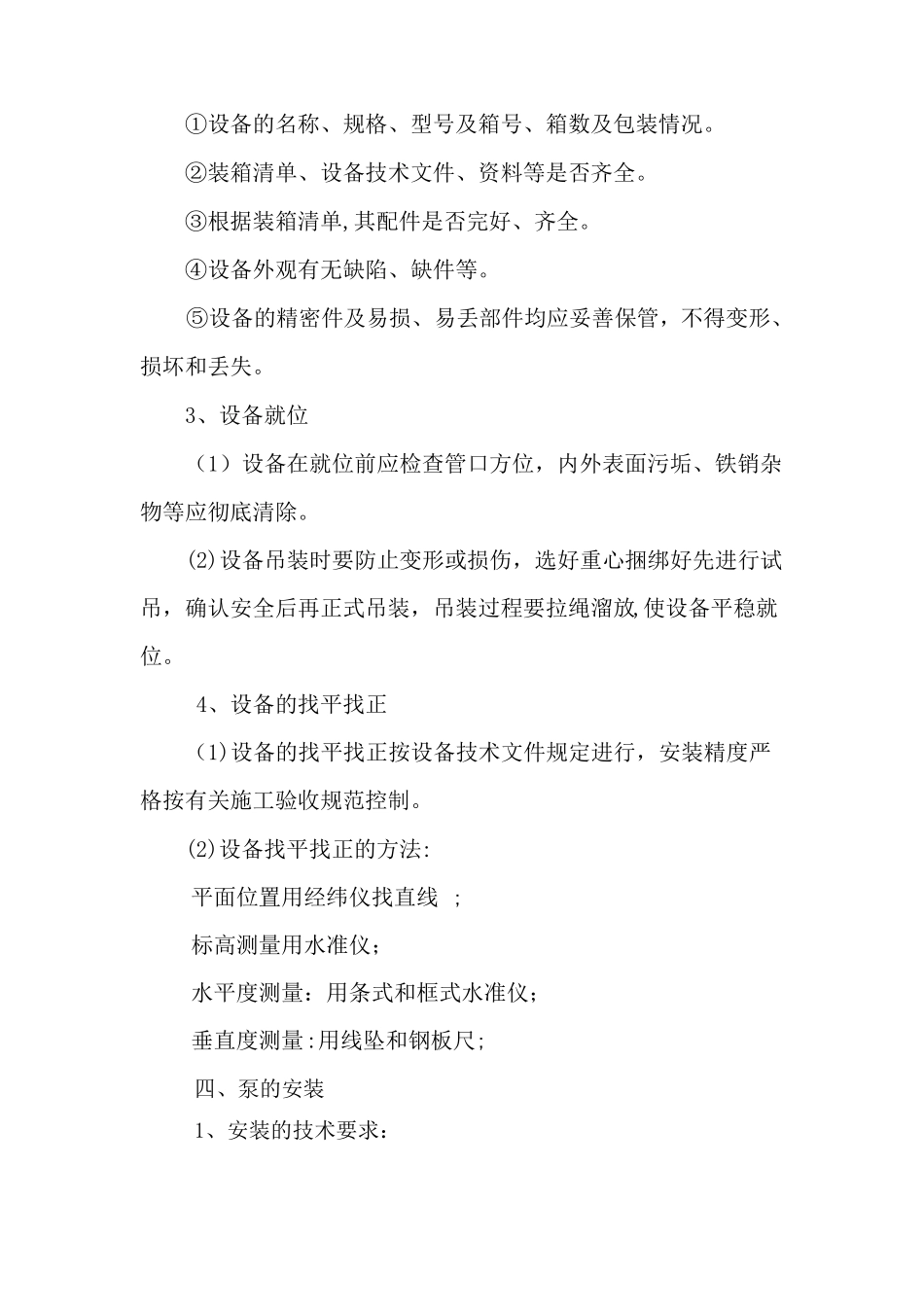

一、工程概况该工程设备安装位于集中预处理装置地面基础，有重力式无阀滤池6台，清水泵7台,电动葫芦1台。设备一览表设备名称中国石油兰州石化公司规格及型号单位数量备注动力厂二套除盐水装置技术改造工程集中预处理装置台6重力式无阀滤池13500×3000×5000单台40t清水泵设备安装施工方案KPS40-200Q=565m3／h台台台4V=75KW清水泵KPS30一looQ=180m3／h3V=30KW电动葫芦CDll．6D型、最大吊重1t1审批：施工特点：重力式无阀池体积大,质量重，外壳单薄，吊装容易变形，有一定难度.二、本项目执行的有关标准、规范及施工依据：审核:1、集中预处理装置施工图工艺一Ol—04变，工艺一01一03变;2、《二套除盐水装置技术改造工程施工组织设计》《施工技术方案》.编制：3、GB50231—98机械设备安装工程施工及验收通用规范4、GB50278-98起重设备安装工程施工及验收规范5、HCJ20383化工机器安装工程施工及验收规范6、HCJ20-83化工工程建设起重施工规范7、HCJ209—83中低压化工设备施工及验收规范8、GB50236—98现场设备、工业管道焊接工程施工及验收规范甘肃省第一安装工程公司第七分公司二00五年十二月9、GB50300—2001建筑工程施工质量验收统一表准10、SY4024—93∽SY4037—93石油建设工程质量检验评定标准三、无阀滤池的安装、吊装工艺(一)重力式无阀滤池的施工程序及施工方法1、施工程序施工准备一基础复核一设备出库、开箱检查清点验收一吊装就位一找平找正一配管件、附件一调正试车一交工验收。2、结合施工现场，，设备进场从车间办公楼门前由北向南道路的方向搬运卸车,由于设备几何尺寸较大，吊车回转半径较大,且设备教重采用75吨吊车由东至西开到设备基础上，即吊车站在4＃、5＃基础上吊装6#设备，同样的方法依次吊装5#、4＃、3#、2＃、1＃。3、吊装钢丝绳选用①32．5—6×37+1,S=170Kg／cm。，单根破断拉力F破=54．2t，两对8m长绳扣，每条绳扣打双挂钩。计算公式P=K×（Q+G)，经安全计算满足要求。(二）无阀滤池安装1、基础复核验收(1）设备安装前应对设备的坐标位置、几何尺寸、标高等进行复检并做好基础检查验收记录.(2)设备基础表面和应清除干净。(3）根据到货设备的实际情况核对基础位置.2、开箱检查（1）设备开箱应在建设单位、监理单位、施工单位三方有关人员参加,按下列项目进行检查，并作好记录.①设备的名称、规格、型号及箱号、箱数及包装情况。②装箱清单、设备技术文件、资料等是否齐全。③根据装箱清单,其配件是否完好、齐全。④设备外观有无缺陷、缺件等。⑤设备的精密件及易损、易丢部件均应妥善保管，不得变形、损坏和丢失。3、设备就位（1）设备在就位前应检查管口方位，内外表面污垢、铁销杂物等应彻底清除。(2)设备吊装时要防止变形或损伤，选好重心捆绑好先进行试吊，确认安全后再正式吊装，吊装过程要拉绳溜放,使设备平稳就位。4、设备的找平找正（1)设备的找平找正按设备技术文件规定进行，安装精度严格按有关施工验收规范控制。(2)设备找平找正的方法:平面位置用经纬仪找直线;标高测量用水准仪；水平度测量：用条式和框式水准仪；垂直度测量:用线坠和钢板尺;四、泵的安装1、安装的技术要求：(1）安装前检查基础尺寸、位置、标高是否达到设计要求。（2）设备是否完好,有无缺件现象。（3）泵轴的轴线应水平,其位置、高度要符合设计要求。测量轴线水平,可在水平中分面、轴的外伸部分及底座加工面上进行。（4)泵轴与电动机轴的同心度，要符合设计和规范要求。(5）泵与电机联接时，应先检查电动机转动方向正确后才能进行。（6）泵的各连接部分要密封严密，不能有泄漏现象。（7）泵、电机与底座、要联接牢固，不准松动。(8)对于小型的整体泵，安装时不能有明显的倾斜。（9）叶轮与泵外壳的间隙要符合设备技术文件的规定。不得有卡阻或异常响声。(10）填料函装配时，每层应切成45°斜口,相领两层填料的接口应错开90°～120°,填料环应对准水封管，填料压盖与泵的轴端间隙要均匀,不要相互摩擦。2、安装的程序（1)水泵安装安装前，先在泵基础上放好线，铲麻面后,按要求放好垫铁，一般垫铁不得超过五块,然后对泵进行粗找平、找正。符合要求后灌浆。（2）泵体吊装时，不得捆...
