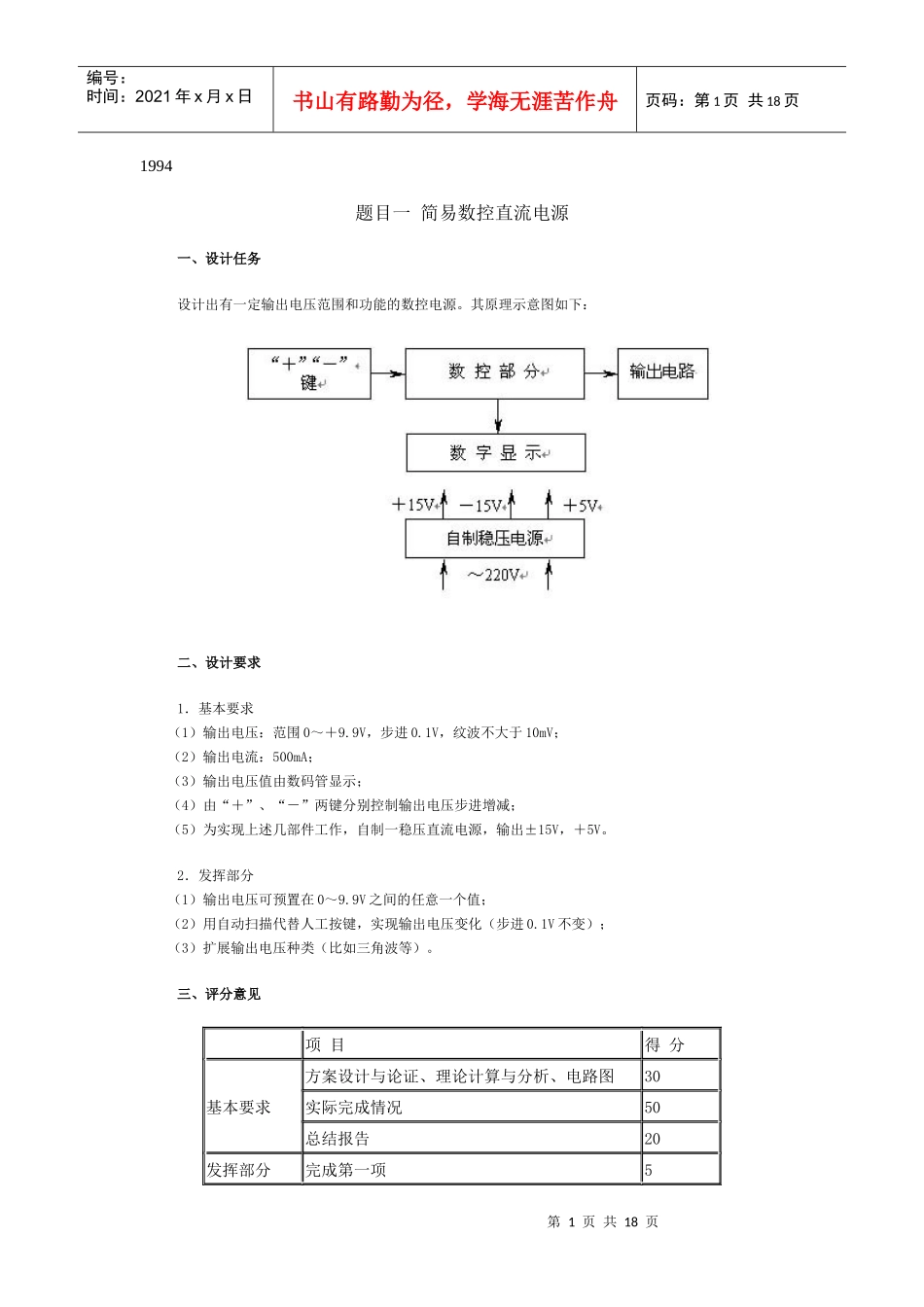

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页1994题目一简易数控直流电源一、设计任务设计出有一定输出电压范围和功能的数控电源。其原理示意图如下：二、设计要求1．基本要求（1）输出电压：范围0～＋9.9V，步进0.1V，纹波不大于10mV；（2）输出电流：500mA；（3）输出电压值由数码管显示；（4）由“＋”、“－”两键分别控制输出电压步进增减；（5）为实现上述几部件工作，自制一稳压直流电源，输出±15V，＋5V。2．发挥部分（1）输出电压可预置在0～9.9V之间的任意一个值；（2）用自动扫描代替人工按键，实现输出电压变化（步进0.1V不变）；（3）扩展输出电压种类（比如三角波等）。三、评分意见项目得分基本要求方案设计与论证、理论计算与分析、电路图30实际完成情况50总结报告20发挥部分完成第一项5第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页完成第二项15完成第三项201997第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页A题直流稳定电源一、任务设计并制作交流变换为直流的稳定电源。二、要求1．基本要求（1）稳压电源在输入电压220V、50Hz、电压变化范围＋15%～－20%条件下：a．输出电压可调范围为+9V～+12Vb．最大输出电流为1.5Ac．电压调整率≤0.2%（输入电压220V变化范围＋15%～－20%下，空载到满载）d．负载调整率≤1%（最低输入电压下，满载）e．纹波电压（峰-峰值）≤5mV（最低输入电压下，满载）f．效率≥40%（输出电压9V、输入电压220V下，满载）g．具有过流及短路保护功能（2）稳流电源在输入电压固定为＋12V的条件下：a．输出电流：4～20mA可调b．负载调整率≤1%（输入电压＋12V、负载电阻由200Ω～300Ω变化时，输出电流为20mA时的相对变化率）（3）DC-DC变换器在输入电压为+9V～+12V条件下：a．输出电压为+100V，输出电流为10mAb．电压调整率≤1%（输入电压变化范围+9V～+12V）c．负载调整率≤1%（输入电压+12V下，空载到满载）d．纹波电压（峰-峰值）≤100mV（输入电压+9V下，满载）2．发挥部分（1）扩充功能a．排除短路故障后，自动恢复为正常状态b．过热保护c．防止开、关机时产生的“过冲”（2）提高稳压电源的技术指标a．提高电压调整率和负载调整率b．扩大输出电压调节范围和提高最大输出电流值（3）改善DC-DC变换器a．提高效率（在100V、100mA下）b．提高输出电压（4）用数字显示输出电压和输出电流三、评分意见第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页项目得分基本要求设计与总结报告：方案设计与论证，理论分析与计算，电路图，测试方法与数据，对测试结果的分析50实际制作完成情况50发挥部分完成第（1）项9完成第（2）项15完成第（3）项6完成第（4）项10特色与创新102005数控直流电流源（F题）一、任务设计并制作数控直流电流源。输入交流200～240V，50Hz；输出直流电压≤10V。其原第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页理示意图如下所示。二、要求1、基本要求（1）输出电流范围：200mA～2000mA；（2）可设置并显示输出电流给定值，要求输出电流与给定值偏差的绝对值≤给定值的1％+10mA；（3）具有“+”、“-”步进调整功能，步进≤10mA；（4）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的1％+10mA；（5）纹波电流≤2mA；（6）自制电源。2、发挥部分（1）输出电流范围为20mA～2000mA，步进1mA；（2）设计、制作测量并显示输出电流的装置(可同时或交替显示电流的给定值和实测值)，测量误差的绝对值≤测量值的0.1％+3个字；（3）改变负载电阻，输出电压在10V以内变化时，要求输出电流变化的绝对值≤输出电流值的0.1％+1mA；（4）纹波电流≤0.2mA；（5）其他。三、评分标准项目满分基本要求设计与总结报告：方案比较、设计与论证，理论分析与计算，电路图及有关设计文件，测试方法与仪器，测试数据及测试结果分析。50实际完成情况50发挥部分完...
