排放口水质在线监测系统工程设计方案VIP免费

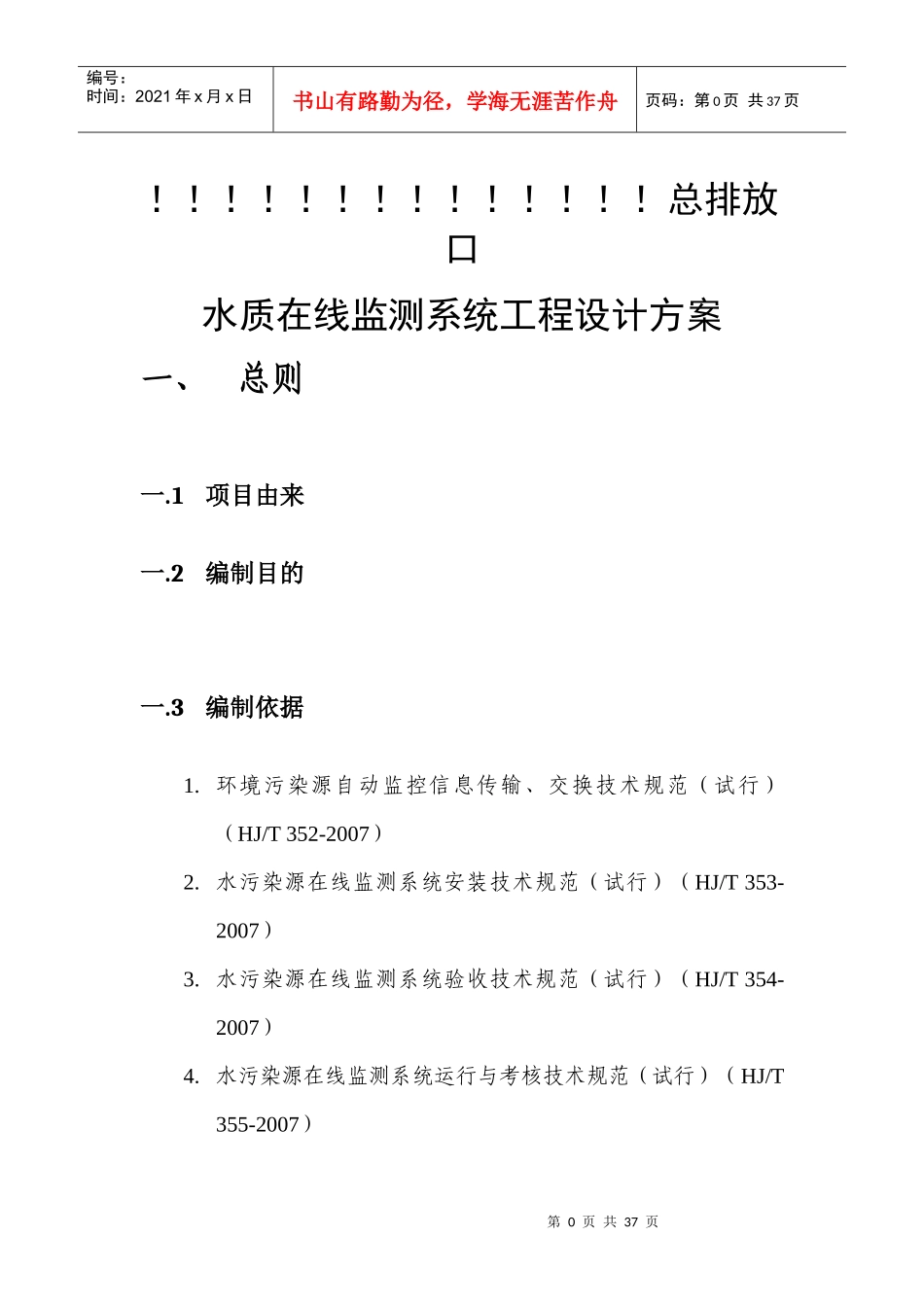

排放口水质在线监测系统工程设计方案附图：！！！！！！！！！！！！！！工艺流程图！！！！！！！！！！！！！！总平面布置图巴歇尔槽安装位置图在线监测室建设位置图规范化排放口及在线监测房平面位置图在线监测房内布置图第0页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共37页！！！！！！！！！！！！！！总排放口水质在线监测系统工程设计方案一、总则一.1项目由来一.2编制目的一.3编制依据1.环境污染源自动监控信息传输、交换技术规范（试行）（HJ/T352-2007）2.水污染源在线监测系统安装技术规范（试行）（HJ/T353-2007）3.水污染源在线监测系统验收技术规范（试行）（HJ/T354-2007）4.水污染源在线监测系统运行与考核技术规范（试行）（HJ/T355-2007）第1页共37页第0页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页5.水污染源在线监测系统数据有效性判别技术规范（试行）（HJ/T356-2007）6.污染源在线自动监控（监测）数据采集传输仪技术要求（HJ477-2009）7.污染源在线自动监控（监测）系统数据传输标准（HJ/T212-2005）8.《PH水质自动分析仪技术要求》HJ/T96-2003；9.《氨氮水质自动分析仪技术要求》HJ/T101-200310.《总磷水质自动分析仪技术要求》HJ/T103-200311.《环境保护产品技术要求-超声波明渠流量计》HJ/T15-200712.《环境保护产品技术要求-化学需氧量CODcr水质在线监测仪》HJ/T377-200713.《水质自动采样器技术要求及检测方法》HJ/T323-200714.《关于开展排放口规范化整治工作的通知》环发[1999]24号15.《城镇污水处理厂污染物排放标准》GB18918-200216.《供配电系统设计规范》GB50052-9517.《工业与民用电力装置的接地设计规范》GBJ65-8318.《混凝土结构设计规范》GB50010-200219.《建筑给水排水及采暖工程施工质量验收规范》GB50242-200220.《电缆线路施工及验收规范》GB50168-92第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页21.《巴歇尔槽测流规范》SL24-91二、排污单位及排污现状基本情况二.1排污单位基本情况二.2污染物的产生及排放情况二.3排污口规范化情况经污水厂处理后出水直接排入！！！！，日排水量约为！！！！万m3，在入湟水河总排放口已建成计量明渠，尚未安装标准化计量槽，明渠尺寸为！！！！m（长）×！！！！m（宽）×！！！m（深），明渠进口已设消能池。三、系统建设方案设计排污在线监测系统由采样单元，预处理单元、分析监测单元、系统控制单元、通信单元、远程监控中心等构成。采样单元、预处理单元完成水质自动监测的水样采集、水样预处理等采样控制过程；分析监测单元完成水质监测参数的分析过程；系统控制单元完成系统的监控操作、各类数据的采集等；通信单元实现数据及控制指令的上行及下行传输过程，数据及时传至省市环保及厂区监控中心；第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页企业监控中心实时接收数据并进行数据分析。系统依据合理、实用、经济、可靠、运行维护简单的原则，并参照国家有关技术标准、规范及有关部门技术标准严格设计。满足用户对水质实时监测和远程监控的要求。三.1在线监测室设计与建设水质自动监测室建设投资较高，可移动性差，选择好建站地点非常重要，是获取有效数据的首要条件。本项目拟建设在线监测室一座，具体情况如下：位置：位于总排放口明渠旁边，距采样点位置≤5m；经测量符合仪表间的建设要求，没有振动、噪声及强磁场，手机可以正常通讯，周围环境对仪器的测量及数采仪的数据传输无影响。尺寸：4.0×3.5×2.7m，建筑面积14m2；室内净高2.6m结构形式：按一般民用建筑的有关规定要求设计，结构材料符合监测用房的安全要求，地面采用防滑瓷砖铺设，内砖墙面用白色涂料粉刷。屋内环境：室内设空调和电暖气，保持室温约10-35℃、相对湿度75%以下、通风良好、无强震动和磁场干扰。给排水：水源自污水处理厂自来水管道接入。监测室内安装盥洗池，地漏。第4页共37页第3页共37页编号：时间：2021年x月x日书山有路...
