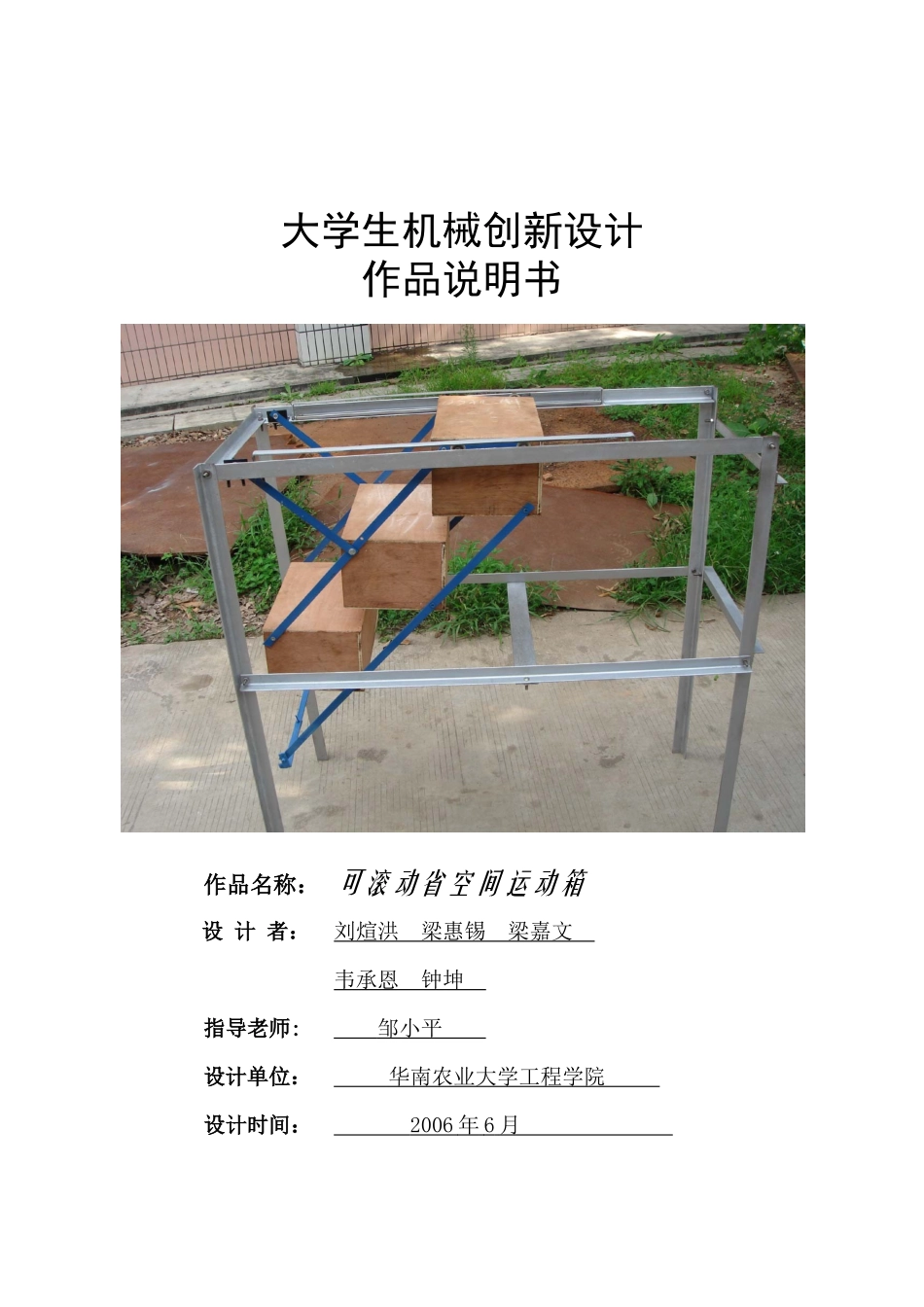

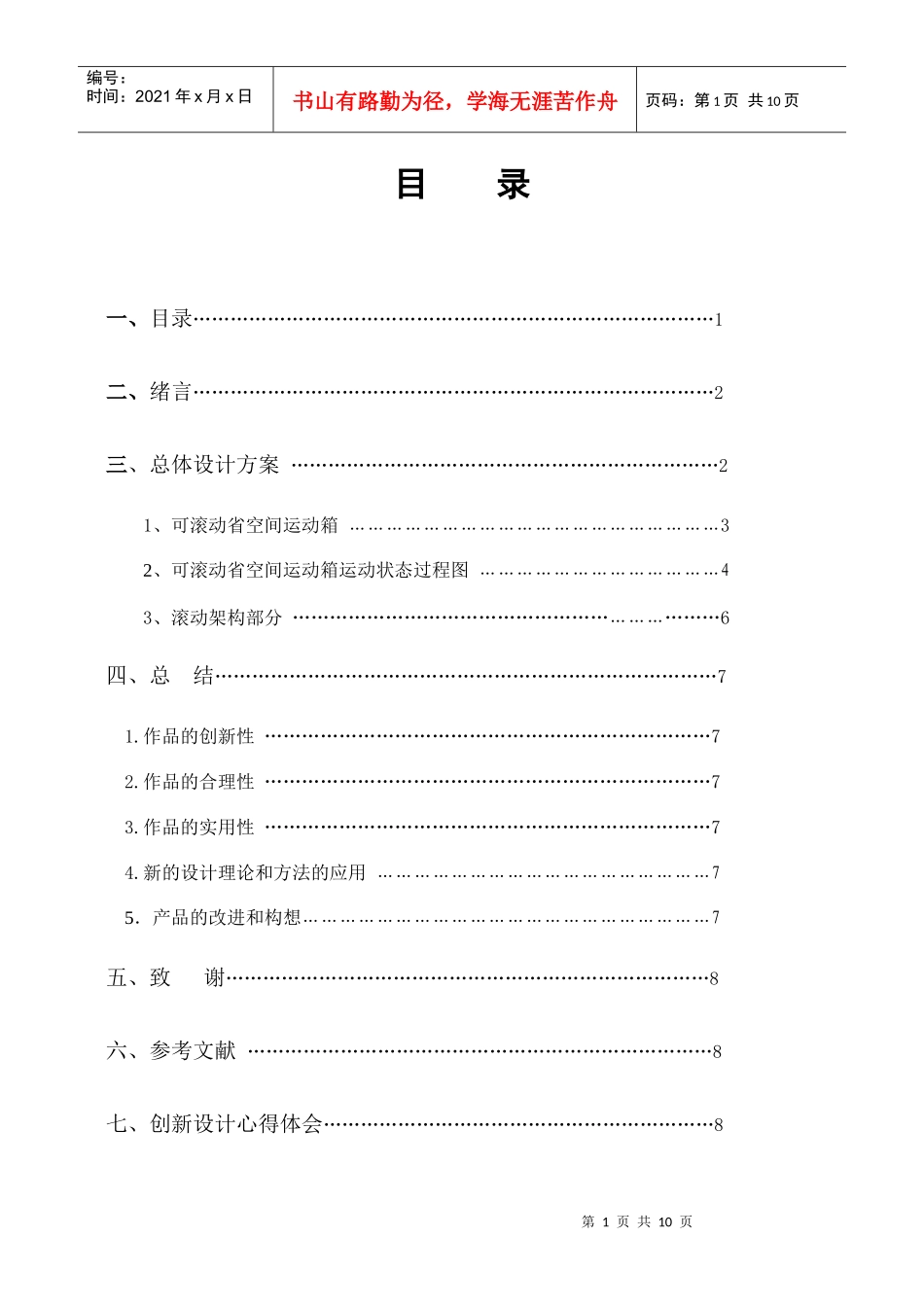

大学生机械创新设计作品说明书作品名称：可滚动省空间运动箱设计者：刘煊洪梁惠锡梁嘉文韦承恩钟坤指导老师:邹小平设计单位：华南农业大学工程学院设计时间：2006年6月第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页目录一、目录…………………………………………………………………………1二、绪言…………………………………………………………………………2三、总体设计方案……………………………………………………………21、可滚动省空间运动箱……………………………………………………32、可滚动省空间运动箱运动状态过程图…………………………………43、滚动架构部分……………………………………………………………6四、总结………………………………………………………………………71.作品的创新性………………………………………………………………72.作品的合理性………………………………………………………………73.作品的实用性………………………………………………………………74.新的设计理论和方法的应用………………………………………………75．产品的改进和构想…………………………………………………………7五、致谢……………………………………………………………………8六、参考文献…………………………………………………………………8七、创新设计心得体会………………………………………………………8第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页绪言众所周知，随着我国教育事业的不断发展，继而推动各种院校的兴起，必然导致越来越多的住宿生，也就带来学生宿舍的增长。然而，就在这样一种社会进步与发展的趋势与我国人均用地紧张的相向矛盾下，往往越能因地制宜，利用有限空间发挥尽可能大的使用功能，成为了人们最求的目标。面对一年又一年的高校扩招，学生宿舍的建设更是重点，如何利用仅有的空间来办更多的事就理所当然的成为当今高校和学生们的关注。据调查现在社会上多数的高校，他们全只是片面的考虑到学生宿舍楼的高度空间，根本又或者是很少会从学生宿舍内部的空间布置去考虑。因此，我们从学生宿舍内部的布置来合理设计出这样一套可滚动省空间运动箱在国内外是实属罕见的﹗总体设计方案经调查显示，现今的学生宿舍一般都是上面床铺往下就是日常用的书桌，书架和衣柜；但是，这样就往往在床铺与书架之间留有一大空间没能很好的利用到位,造成空间浪费；甚至可能会滋生出一些新的空间不足问题以及经济问题来。譬如有时候，学生为了尽量放多些东西，不得不额外购置一些储物柜之类的东西回宿舍，花钱之余却又要为了没地方放它们而烦恼。而我们这次的产品却正好填补了这一空缺，就是床铺与书架之间的空间。本产品同时实现了两种摆放位置与运动，整套产品中间采用了两个四杆机构，因此能很好的同时满足水平与垂直的放置与运动。可滚动省空间运动箱分为两部分，一是滚动架构，主要是负责完成运动箱水平与垂直运动的任务，并且把整个运动箱的运动轨迹固定下来。二是主体部分运动箱的结构，为了让人们很好的去利用发掘本产品的省空间优点，我们特意把箱的开口一反常态，不再是传统的垂直上方，而是水平的前方。这样就可以很好的吻合人们去拿悬在半空的东西的手势。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页由于在演示的过程中，无法把我们的产品拿到宿舍，所以我们也特意做了一个由角铁连接成的滚动构架，这主要是用来演示我们产品的运动状态，给大家有个直观的感受。1．可滚动省空间运动箱总装图和内部立体图Pro-E模拟图第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页实物图2、可滚动省空间运动箱运动状态过程图（分装图）第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页（运动中状态图）（水平状态图）第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
