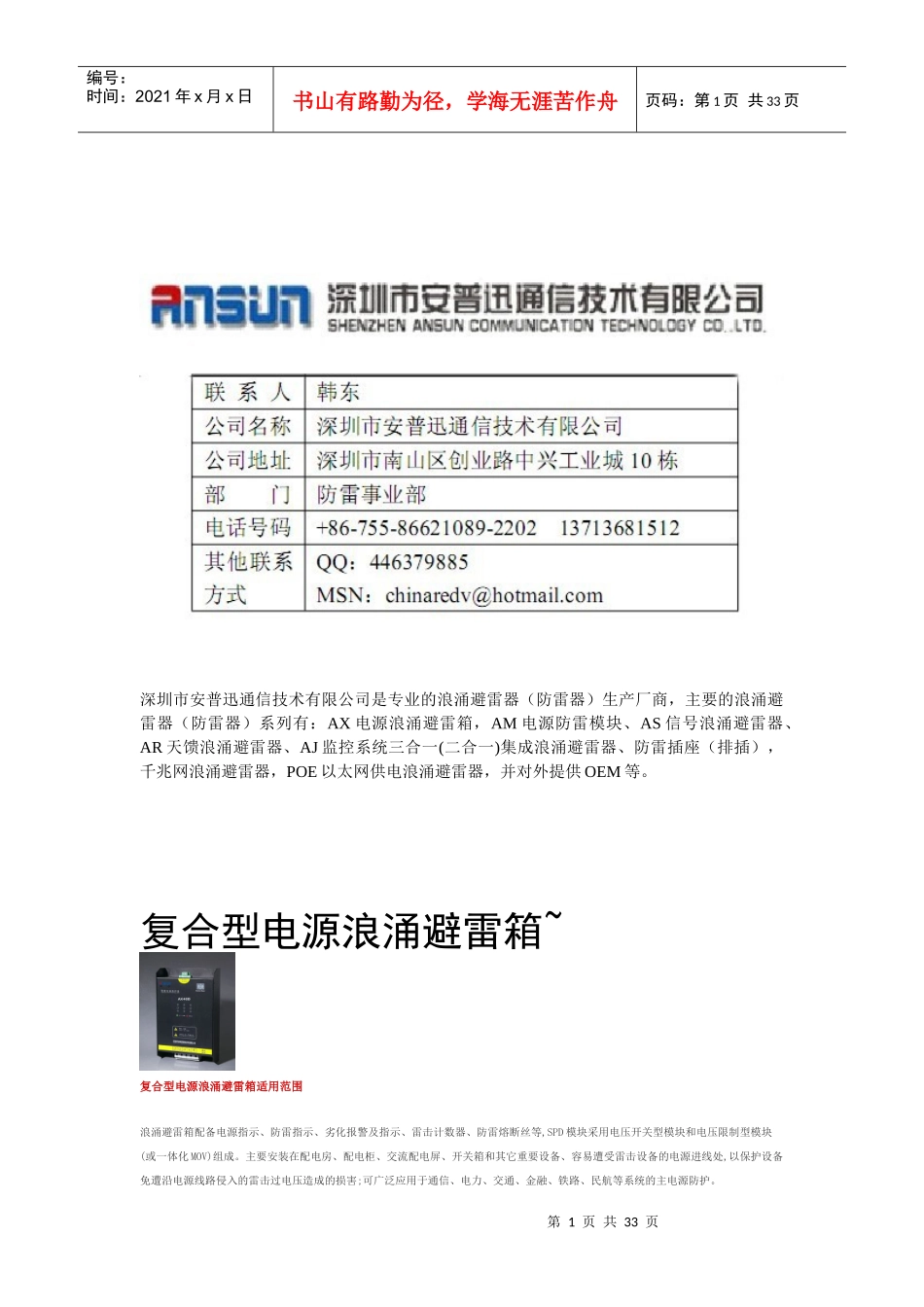

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页深圳市安普迅通信技术有限公司是专业的浪涌避雷器（防雷器）生产厂商，主要的浪涌避雷器（防雷器）系列有：AX电源浪涌避雷箱，AM电源防雷模块、AS信号浪涌避雷器、AR天馈浪涌避雷器、AJ监控系统三合一(二合一)集成浪涌避雷器、防雷插座（排插），千兆网浪涌避雷器，POE以太网供电浪涌避雷器，并对外提供OEM等。复合型电源浪涌避雷箱~复合型电源浪涌避雷箱适用范围浪涌避雷箱配备电源指示、防雷指示、劣化报警及指示、雷击计数器、防雷熔断丝等,SPD模块采用电压开关型模块和电压限制型模块(或一体化MOV)组成。主要安装在配电房、配电柜、交流配电屏、开关箱和其它重要设备、容易遭受雷击设备的电源进线处,以保护设备免遭沿电源线路侵入的雷击过电压造成的损害;可广泛应用于通信、电力、交通、金融、铁路、民航等系统的主电源防护。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页·复合型电源浪涌避雷箱广泛应用于通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护；·建筑物总配电屏，配电柜，配电箱，须安装第一级防雷设施的环境；·无人执守但须安装第一级带遥信指示的防雷设备的环境；需要有第一级防雷失效指示及报警指示及雷电泄放记录环境；·小面积但要求两级电涌保护的环境命名规则保护方式三相L1,L2,L3N—PE三相L1,L2,L3—N,N—PE（3+1电路）单相L,N—PE；单相L—N,N—PE（1+1电路）代号ABCD产品性能参数及特点性能特点·B+C级保护通流量大，残压极低，响应时间快；·采用最新灭弧技术，彻底避免火灾；；·采用温控保护电路，内置热保护；·自带远程告警干接点，便于远程监控；·配备雷电计数器，准确记录雷击次数；·带有电源状态指示灯，指示浪涌避雷器工作状态；·核心元件采用国际知名品牌，性能优异；·结构严谨，工作稳定可靠。主要技术参数型号AX160ABCAX100ABCAX80BBC第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页标称工作电压Un220V最大持续工作电压Uc385VAC标称工作电流100A63A标称放电电流In（前级8/20μs）80kA50kA40kA最大放电电流Imax（前级8/20μs）160kA100kA80kA保护模式L1,L2,L3-N,N-PEL1,L2,L3,N-PE保护水平Up(8/20μsIn)≤1100V响应时间≤25ns雷电计数0～99外形尺寸258*185*78接线线径25mm2防护等级IP20安装方式户内壁挂式工作环境环境温度：－40℃～＋85℃；相对湿度：≤95%（25℃）；海拔≤3km注：产品规格可能不定期更新，请咨询安普迅公司了解详情。产品原理图及尺寸图并联型电源浪涌避雷箱~第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页适用范围浪涌避雷箱配备电源指示、防雷指示、劣化报警及指示、雷击计数器、防雷熔断丝等，SPD模块采用电压开关型模块和电压限制型模块(或一体化MOV)组成。主要安装在配电房、配电柜、交流配电屏、开关箱和其它重要设备、容易遭受雷击设备的电源进线处，以保护设备免遭沿电源线路侵入的雷击过电压造成的损害；可广泛应用于通信、电力、交通、金融、铁路、民航等系统的主电源防护。•并联型电源浪涌避雷箱适用于电力系统二次设备首级保护，能为有效记录雷击和浪涌次数提供依据；•广泛应用于通讯类机房、计算机机房、通信、电力、厂矿、金融、民航、铁路等系统的主电源防雷击及过电压保护•建筑物总配电屏、室外配电柜、配电箱；•无人执守但须安装第一级带遥信指示的防雷设备的环境；•需要有第一级防雷失效指示、报警指示及雷电泄放记录的环境；•根据安装位置不同，可选通用挂墙式或平放式两种命名规则第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页保护方式三相L1,L2,L3N—PE三相L1,L2,L3—N,N—PE（3+1电路）单相L,N—PE；单相L—N,N—PE（1+1电路）代号ABCD产品性能参数及特点性能特点•采用最新热脱离技术,彻底避免火灾•通流容量大,残压低,响应时间快•采用特殊冲击熔片,具有高可靠性...
