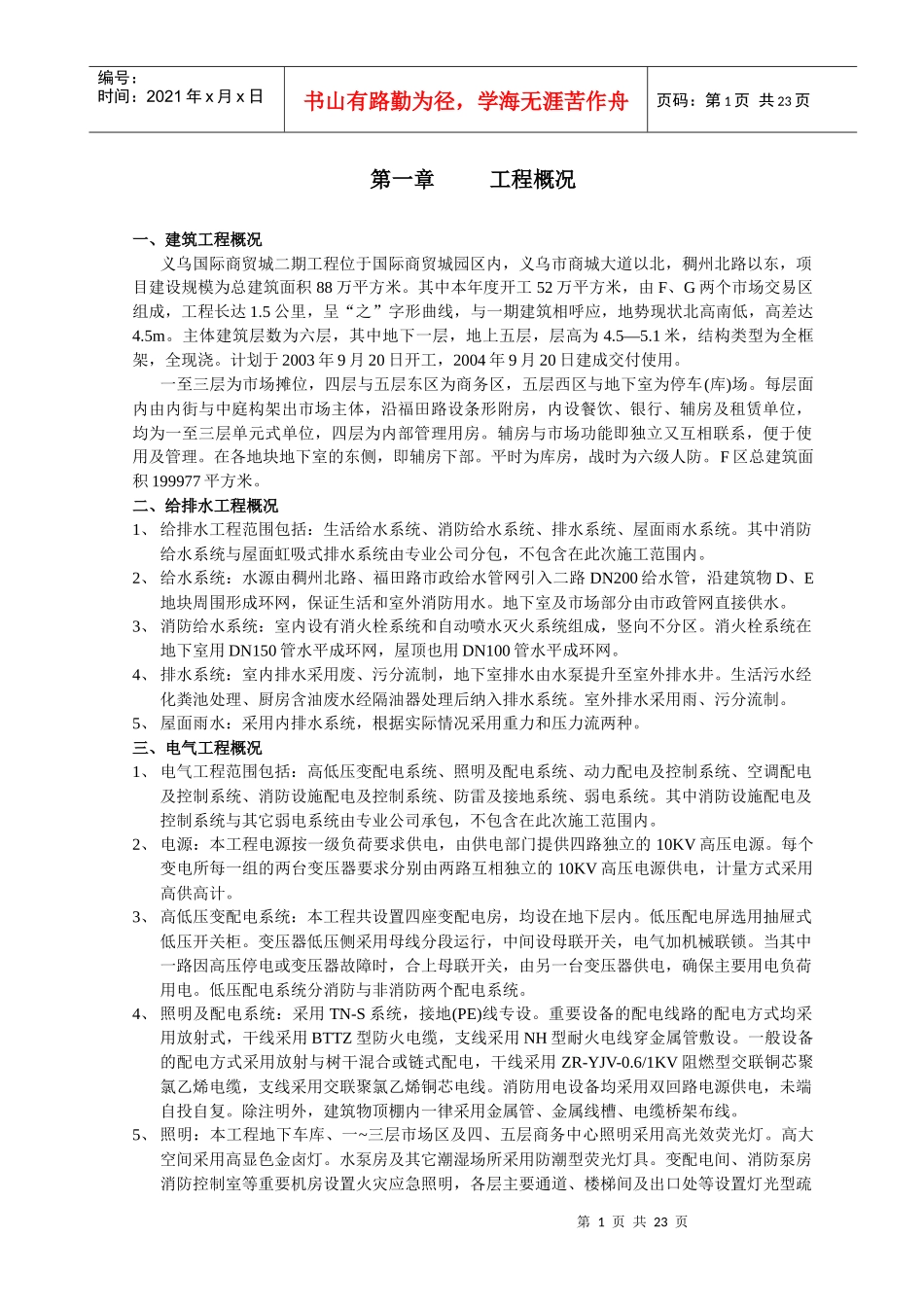

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页第一章工程概况一、建筑工程概况义乌国际商贸城二期工程位于国际商贸城园区内，义乌市商城大道以北，稠州北路以东，项目建设规模为总建筑面积88万平方米。其中本年度开工52万平方米，由F、G两个市场交易区组成，工程长达1.5公里，呈“之”字形曲线，与一期建筑相呼应，地势现状北高南低，高差达4.5m。主体建筑层数为六层，其中地下一层，地上五层，层高为4.5—5.1米，结构类型为全框架，全现浇。计划于2003年9月20日开工，2004年9月20日建成交付使用。一至三层为市场摊位，四层与五层东区为商务区，五层西区与地下室为停车(库)场。每层面内由内街与中庭构架出市场主体，沿福田路设条形附房，内设餐饮、银行、辅房及租赁单位，均为一至三层单元式单位，四层为内部管理用房。辅房与市场功能即独立又互相联系，便于使用及管理。在各地块地下室的东侧，即辅房下部。平时为库房，战时为六级人防。F区总建筑面积199977平方米。二、给排水工程概况1、给排水工程范围包括：生活给水系统、消防给水系统、排水系统、屋面雨水系统。其中消防给水系统与屋面虹吸式排水系统由专业公司分包，不包含在此次施工范围内。2、给水系统：水源由稠州北路、福田路市政给水管网引入二路DN200给水管，沿建筑物D、E地块周围形成环网，保证生活和室外消防用水。地下室及市场部分由市政管网直接供水。3、消防给水系统：室内设有消火栓系统和自动喷水灭火系统组成，竖向不分区。消火栓系统在地下室用DN150管水平成环网，屋顶也用DN100管水平成环网。4、排水系统：室内排水采用废、污分流制，地下室排水由水泵提升至室外排水井。生活污水经化粪池处理、厨房含油废水经隔油器处理后纳入排水系统。室外排水采用雨、污分流制。5、屋面雨水：采用内排水系统，根据实际情况采用重力和压力流两种。三、电气工程概况1、电气工程范围包括：高低压变配电系统、照明及配电系统、动力配电及控制系统、空调配电及控制系统、消防设施配电及控制系统、防雷及接地系统、弱电系统。其中消防设施配电及控制系统与其它弱电系统由专业公司承包，不包含在此次施工范围内。2、电源：本工程电源按一级负荷要求供电，由供电部门提供四路独立的10KV高压电源。每个变电所每一组的两台变压器要求分别由两路互相独立的10KV高压电源供电，计量方式采用高供高计。3、高低压变配电系统：本工程共设置四座变配电房，均设在地下层内。低压配电屏选用抽屉式低压开关柜。变压器低压侧采用母线分段运行，中间设母联开关，电气加机械联锁。当其中一路因高压停电或变压器故障时，合上母联开关，由另一台变压器供电，确保主要用电负荷用电。低压配电系统分消防与非消防两个配电系统。4、照明及配电系统：采用TN-S系统，接地(PE)线专设。重要设备的配电线路的配电方式均采用放射式，干线采用BTTZ型防火电缆，支线采用NH型耐火电线穿金属管敷设。一般设备的配电方式采用放射与树干混合或链式配电，干线采用ZR-YJV-0.6/1KV阻燃型交联铜芯聚氯乙烯电缆，支线采用交联聚氯乙烯铜芯电线。消防用电设备均采用双回路电源供电，未端自投自复。除注明外，建筑物顶棚内一律采用金属管、金属线槽、电缆桥架布线。5、照明：本工程地下车库、一~三层市场区及四、五层商务中心照明采用高光效荧光灯。高大空间采用高显色金卤灯。水泵房及其它潮湿场所采用防潮型荧光灯具。变配电间、消防泵房消防控制室等重要机房设置火灾应急照明，各层主要通道、楼梯间及出口处等设置灯光型疏第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页散指示照明，供电时间不少于60分钟。6、防雷及接地系统：本工程采用联合接地方式。接地装置利用基础底板层二根主筋与部分桩基内主筋焊接连通，接地电阻要求不大于1欧姆。防雷引下线利用柱内外侧≥Φ16二根主筋焊接连通做引下线与接地装置焊接连通。进出建筑物的各种金属管道应就近与防雷接地装置可靠连通。屋面上所有金属物件均须与屋面避雷带可靠焊接连通。本工程采用总等电位联结，弱电机房、公共浴室、...
