商城通风空调施工组织设计(DOC32页)VIP免费

商城通风空调施工组织设计(DOC32页)_第1页
商城通风空调施工组织设计(DOC32页)_第2页
商城通风空调施工组织设计(DOC32页)_第3页

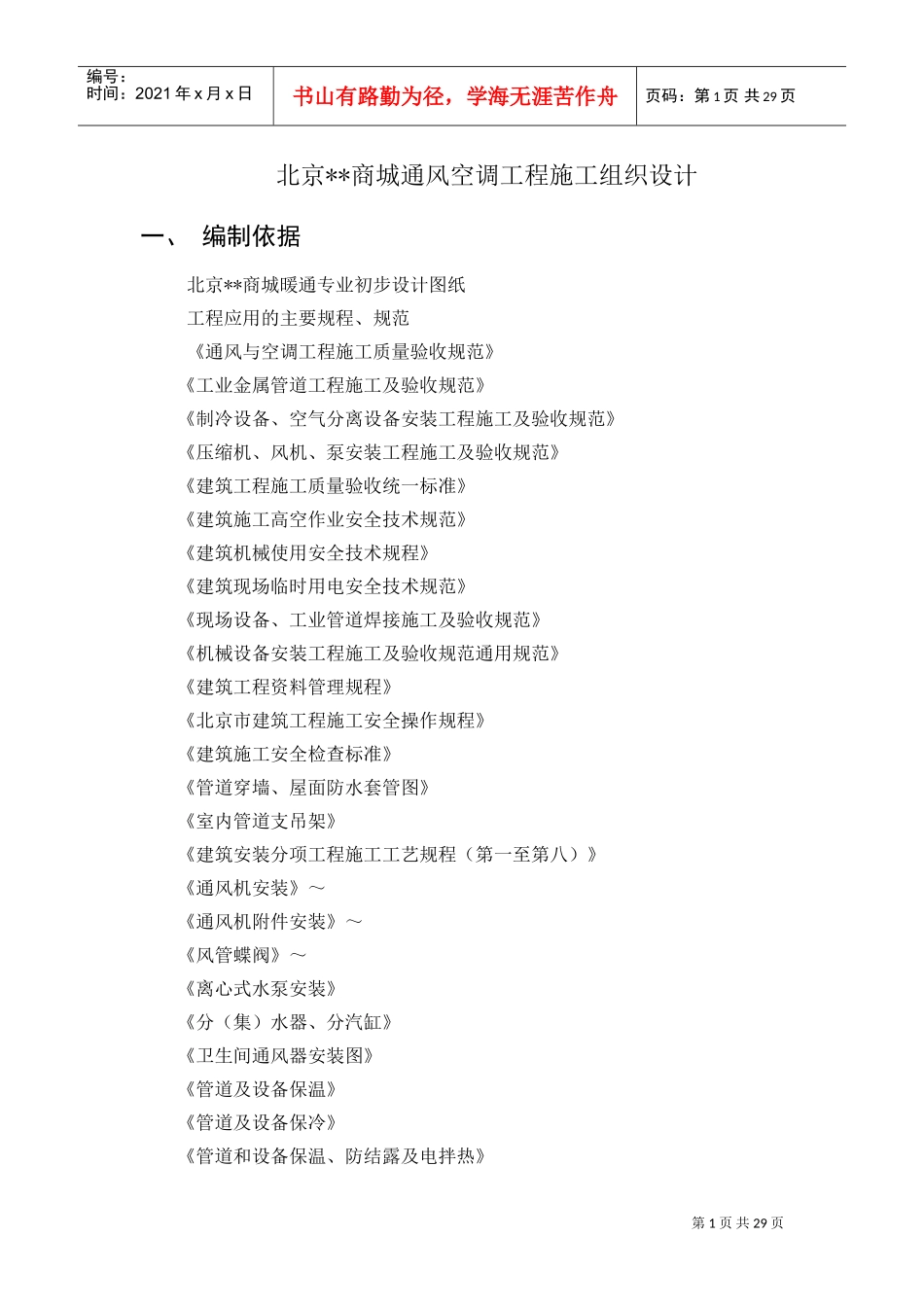

第1页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共29页北京**商城通风空调工程施工组织设计一、编制依据北京**商城暖通专业初步设计图纸工程应用的主要规程、规范《通风与空调工程施工质量验收规范》《工业金属管道工程施工及验收规范》《制冷设备、空气分离设备安装工程施工及验收规范》《压缩机、风机、泵安装工程施工及验收规范》《建筑工程施工质量验收统一标准》《建筑施工高空作业安全技术规范》《建筑机械使用安全技术规程》《建筑现场临时用电安全技术规范》《现场设备、工业管道焊接施工及验收规范》《机械设备安装工程施工及验收规范通用规范》《建筑工程资料管理规程》《北京市建筑工程施工安全操作规程》《建筑施工安全检查标准》《管道穿墙、屋面防水套管图》《室内管道支吊架》《建筑安装分项工程施工工艺规程(第一至第八)》《通风机安装》~《通风机附件安装》~《风管蝶阀》~《离心式水泵安装》《分(集)水器、分汽缸》《卫生间通风器安装图》《管道及设备保温》《管道及设备保冷》《管道和设备保温、防结露及电拌热》第2页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共29页二、专业概况专业系统系统概况通风空调空调水系统.冷源:本工程选用三台离心式冷水机组,单台制冷量为,机房设在地下四层,冷冻水温度为℃,冷却水温度为℃(由屋顶三台冷却塔冷却供给)。.热源:本工程采用市政热力管网集中供热,热交换站设在地下二层,由甲方安排专业公司进行设计,空调用热水温度为℃,冬夏季手动切换。.空调水系统为双管制变水量系统,系统采用闭式隔膜膨胀水罐定压方式。空调风系统.共设置台空调,分别安装在地下一层、地上二、四、六、八和九层。.工程主要采用全空气系统,部分小房间采用风机盘管加新风系统,气流组织采用方形或圆形散流器顶送,靠边顶回。.消防控制中心、电气用房、电梯机房等设分体空调。第3页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共29页防排烟与通风系统本工程设置加压送风系统、机械排烟系统、机械排风兼排烟系统、机械补风系统、机械排风系统等通风系统。具体如下:#、#、#楼梯间地下分别设置一个加压送风系统;地上部分#、#楼梯间采用自然排烟,#楼梯间设置加压送风系统。.合用前室设置两个加压送风系统,地上部分采用自然排烟,每层设置电动(手动)加压送风口。.地下二、三、四层汽车库分别设置一个机械排风系统,机械排烟系统,机械补风系统,且补风用新风机组,以满足冬季室温要求。.制冷机房、换热站、变配电间分别设置一个机械排风系统,机械补风系统;水泵房设置一个机械排风系统,无组织进风。.地下一层至九层商场按照防烟分区共设置个机械排风(兼排烟)系统,每个系统均采用垂直井道排至屋顶,并在屋顶设置了套排烟双速风机,每个系统每层设电动(手动)排风口和排烟口。平时风机低速运转,每层排风口开启进行排风,排烟口常闭。.卫生间设机械排风系统,排风机设在屋顶,且每层相应房间设一吊顶排风扇,电梯机房设机械排风。.所有排烟风机入口均设由280℃熔断的排烟防火阀,当七熔断时,联动风机停止运行。.通风、空调风管穿越空调机房的隔墙、楼板及防火分区的隔墙处,均设置与风机连锁的防火阀(70℃熔断。三、工程重点与难点工程重点3.1.1设计施工要求高,须进一步完善设计功能,详化施工图纸。同时注重深化设计图纸,合理布局,施工期间,施工安装必须配备强有力的专业技术人员参与深化设计图纸,成立专门的有设计资质的深化协调小组,做好施工前图纸深化工作,避免在施工后才发现专业交叉,造成返工,从而影响工期,增加成本。第4页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共29页3.2.2各专业施工协调配合难度大施工时必须认真核对图纸,密切配合土建及其他机电专业进行施工,确保准确无误。为确保工期,专业负责人与土建及其他机电专业的联络,而且在开工前要对图纸会审并综合会签,以消除专业间“打架”,保证设备安装一次到位。在施工期间就应注重机器设备、给排水、动力电、...
