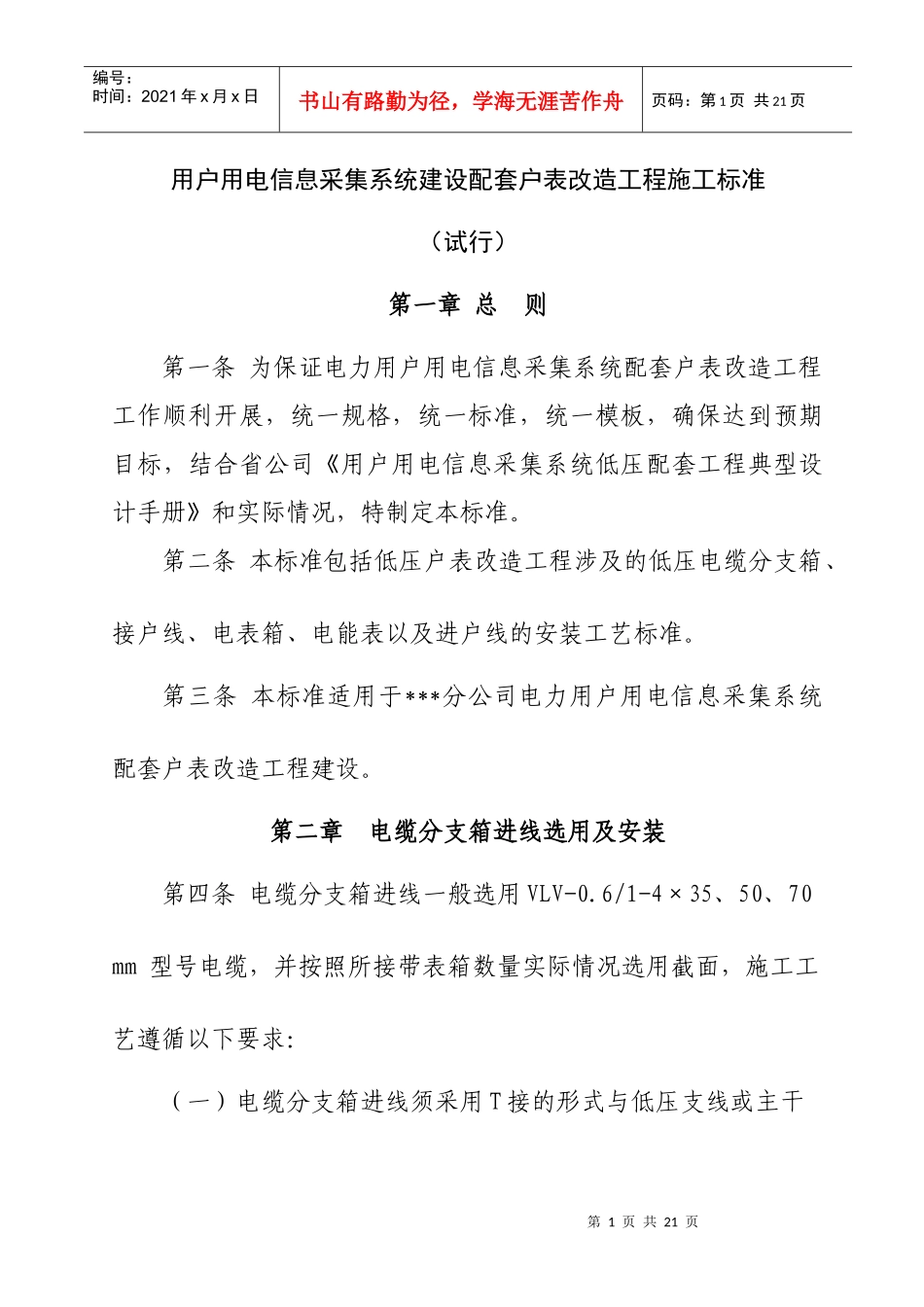

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页用户用电信息采集系统建设配套户表改造工程施工标准（试行）第一章总则第一条为保证电力用户用电信息采集系统配套户表改造工程工作顺利开展，统一规格，统一标准，统一模板，确保达到预期目标，结合省公司《用户用电信息采集系统低压配套工程典型设计手册》和实际情况，特制定本标准。第二条本标准包括低压户表改造工程涉及的低压电缆分支箱、接户线、电表箱、电能表以及进户线的安装工艺标准。第三条本标准适用于***分公司电力用户用电信息采集系统配套户表改造工程建设。第二章电缆分支箱进线选用及安装第四条电缆分支箱进线一般选用VLV-0.6/1-4×35、50、70mm型号电缆，并按照所接带表箱数量实际情况选用截面，施工工艺遵循以下要求：（一）电缆分支箱进线须采用T接的形式与低压支线或主干第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页线连接，T接须采用专用接线线夹，严禁缠绕。（二）电缆分支箱进线架设须沿钢索进行敷设；钢索上悬吊电缆固定点间的距离无特殊设计要求的应符合下列数值：水平敷设电力电缆固定点间距750mm垂直敷设电力电缆固定点间距为1500mm。（三）电缆支架应选用热镀锌支架，所有钢材应平直，无显著扭曲，切口处无卷边、毛刺。支架安装要牢固，且横平竖直；在易燃易爆及腐蚀气体场所内敷设时，应穿保护管，管口应封闭；同一电缆芯线的两端，相色应一致，并且与连接母线相色相同；第三章电缆分支箱配置及安装第五条配置原则（一）七层以下楼房小区改造，一般按五十户安装一台电缆分支箱，多于五十户的可按实际情况增加，易采用带进线开关电缆分支箱；（二）改造集中平房基于操作方便，供电可靠性强原则，原则上每二十五户设置一台电缆分支箱。当超过二十五户时，酌情增加电缆分支箱。第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页第六条安装位置要求（一）电缆分支箱安装现场应干净明亮，不易受损、不受磁力和烟尘的影响，无腐蚀性气体和易蒸发液体的侵蚀，应具备防雨防锈措施，并便于日常检查；（二）电缆分支箱安装应选择较坚固的墙面安装，现场不满足条件时适当调整；（三）电缆分支箱安装位置应尽量靠近负荷中心，接带用户数量不宜过多，一般在25至50户之间，根据实际情况确定；（四）电缆分支箱安装应采用沿墙面固定的方式，距地面2.5米以上（按现场实际情况确定），既要考虑安全又要便于检修和调整负荷；第七条安装工艺要求（一）安装时，采用10*100mm膨胀螺栓在箱内四个对角固定，且箱体横平竖直；（二）进、出线电缆必须全部采用下进线方式，且进线与出线以及各出线之间应尽量避免交叉敷设；（三）进、出线电缆应留有预留圈，直径为35、50、70、95、120mm2截面的分别在进出线处预留400、500、500、600、700mm直径预留圈；第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页（四）进、出线电缆与分支箱母排连接时必须使用相应型号的铜铝过度线夹（线鼻子），并用机械钳压接后加装绝缘管与母排可靠连接。且导线、母牌须标明相色；（五）电缆分支箱内三相所接用户数量应尽量接近，做到合理分配负荷，确保三相不平衡度小于15％。第四章接户线施工工艺要求第八条配置原则（一）低压接户线应使用低压电缆，且按有关规程设计、施工。考虑到施工简便，工艺美观，不易引起偷漏现象，如果采用地埋方式时，必须使用铠装电缆；（二）接户线一般选用VLV-0.6/1-2×25、35、50mm两芯电缆，由电缆分支箱敷设至电表箱；（三）接户线截面积选择按照所接带用户数量和容量确定，城市居民基本配置容量每户6～8kW，农村用户基本配置容量每户3～5kW，同时考虑一定的配置系数。配置系数选择参照下表。居民负荷超过12kW应采用三相供电；序号居民住宅户数配置系数（kp）第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页13户及以下123户以上12户及以下0.8312户以上36户及以下0.7436户...
