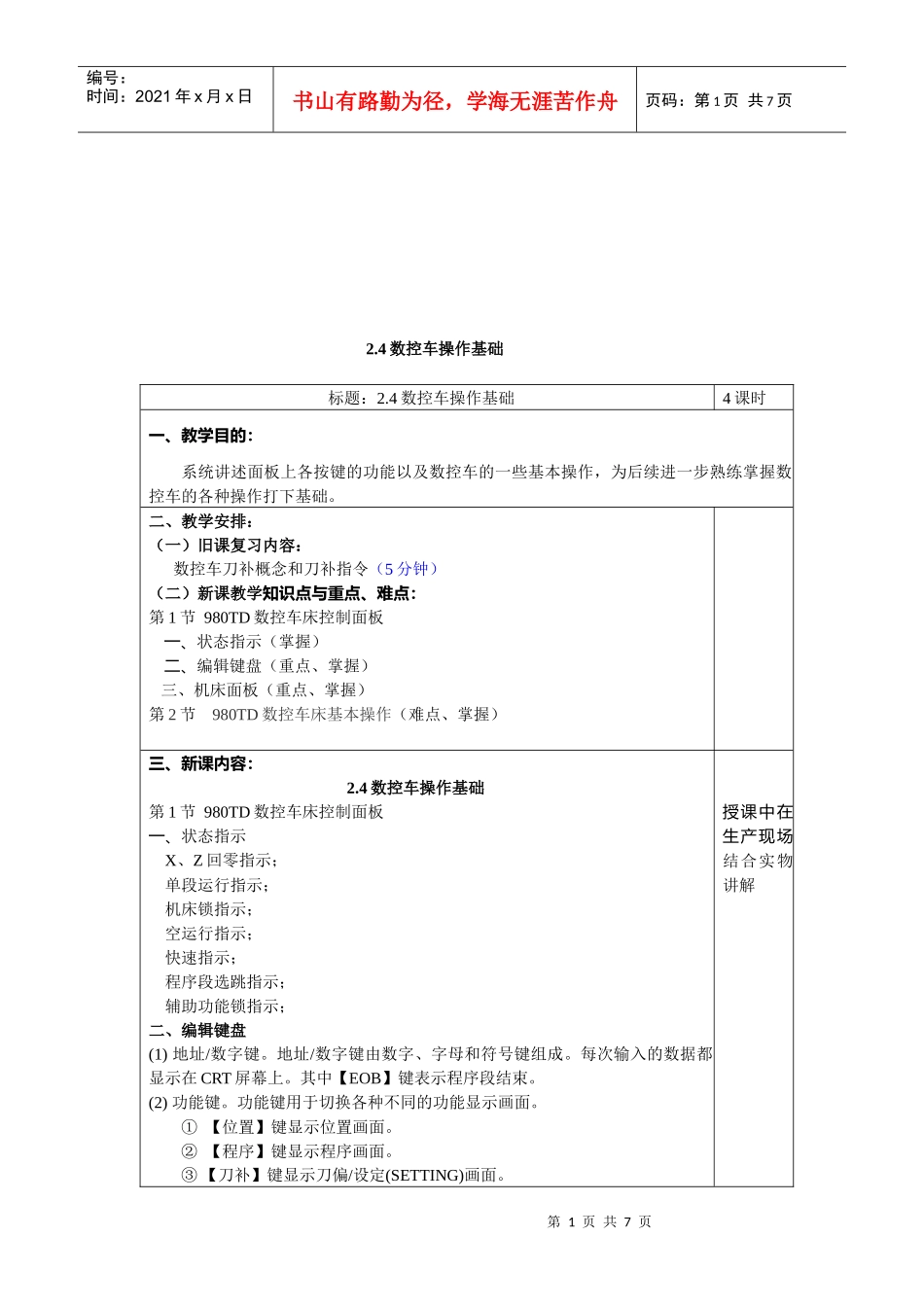

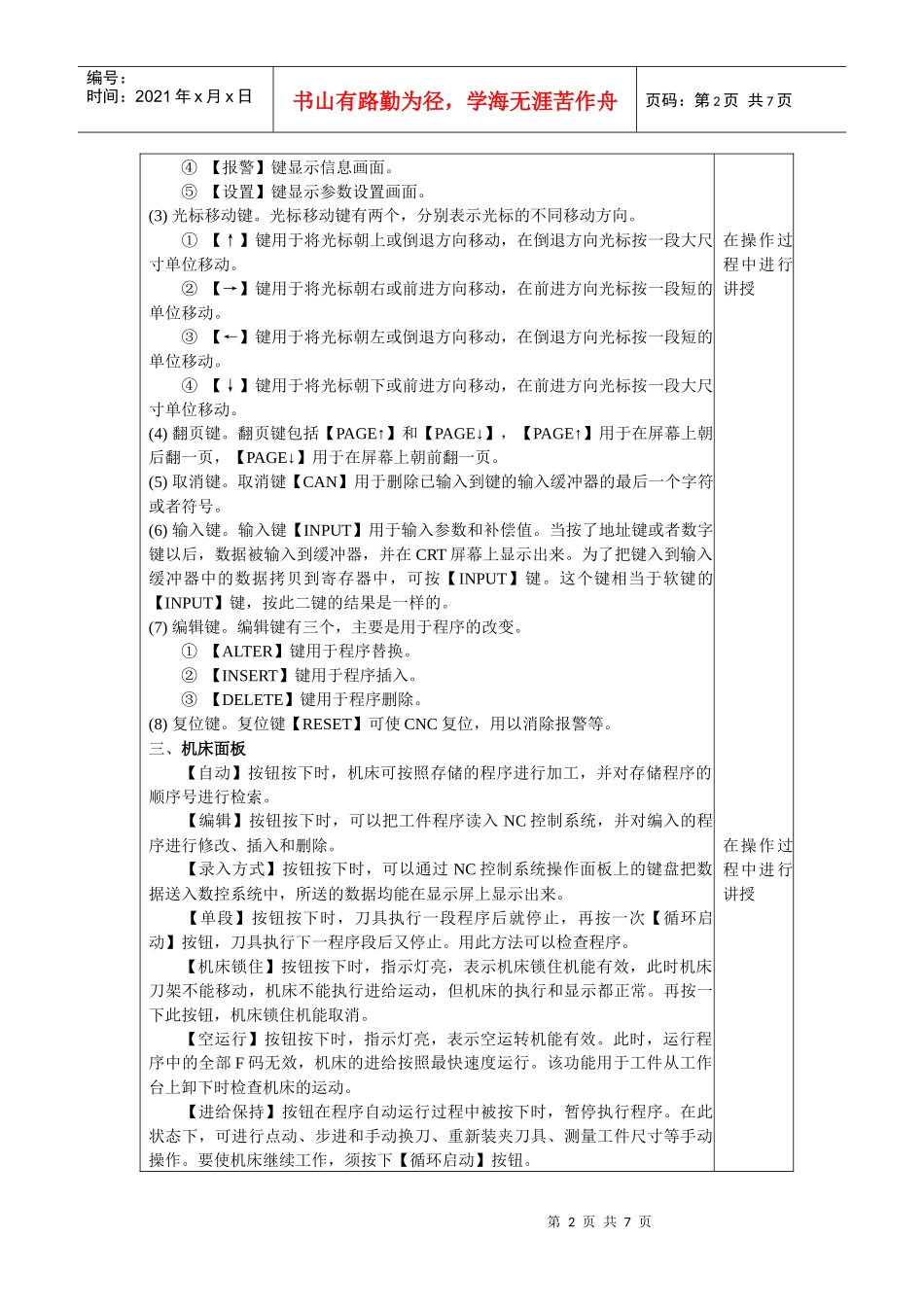

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页2.4数控车操作基础标题：2.4数控车操作基础4课时一、教学目的：系统讲述面板上各按键的功能以及数控车的一些基本操作，为后续进一步熟练掌握数控车的各种操作打下基础。二、教学安排：（一）旧课复习内容：数控车刀补概念和刀补指令（5分钟）（二）新课教学知识点与重点、难点：第1节980TD数控车床控制面板一、状态指示（掌握）二、编辑键盘（重点、掌握）三、机床面板（重点、掌握）第2节980TD数控车床基本操作（难点、掌握）三、新课内容：2.4数控车操作基础第1节980TD数控车床控制面板一、状态指示X、Z回零指示；单段运行指示；机床锁指示；空运行指示；快速指示；程序段选跳指示；辅助功能锁指示；二、编辑键盘(1)地址/数字键。地址/数字键由数字、字母和符号键组成。每次输入的数据都显示在CRT屏幕上。其中【EOB】键表示程序段结束。(2)功能键。功能键用于切换各种不同的功能显示画面。①【位置】键显示位置画面。②【程序】键显示程序画面。③【刀补】键显示刀偏/设定(SETTING)画面。授课中在生产现场结合实物讲解第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页④【报警】键显示信息画面。⑤【设置】键显示参数设置画面。(3)光标移动键。光标移动键有两个，分别表示光标的不同移动方向。①【↑】键用于将光标朝上或倒退方向移动，在倒退方向光标按一段大尺寸单位移动。②【→】键用于将光标朝右或前进方向移动，在前进方向光标按一段短的单位移动。③【←】键用于将光标朝左或倒退方向移动，在倒退方向光标按一段短的单位移动。④【↓】键用于将光标朝下或前进方向移动，在前进方向光标按一段大尺寸单位移动。(4)翻页键。翻页键包括【PAGE↑】和【PAGE↓】，【PAGE↑】用于在屏幕上朝后翻一页，【PAGE↓】用于在屏幕上朝前翻一页。(5)取消键。取消键【CAN】用于删除已输入到键的输入缓冲器的最后一个字符或者符号。(6)输入键。输入键【INPUT】用于输入参数和补偿值。当按了地址键或者数字键以后，数据被输入到缓冲器，并在CRT屏幕上显示出来。为了把键入到输入缓冲器中的数据拷贝到寄存器中，可按【INPUT】键。这个键相当于软键的【INPUT】键，按此二键的结果是一样的。(7)编辑键。编辑键有三个，主要是用于程序的改变。①【ALTER】键用于程序替换。②【INSERT】键用于程序插入。③【DELETE】键用于程序删除。(8)复位键。复位键【RESET】可使CNC复位，用以消除报警等。三、机床面板【自动】按钮按下时，机床可按照存储的程序进行加工，并对存储程序的顺序号进行检索。【编辑】按钮按下时，可以把工件程序读入NC控制系统，并对编入的程序进行修改、插入和删除。【录入方式】按钮按下时，可以通过NC控制系统操作面板上的键盘把数据送入数控系统中，所送的数据均能在显示屏上显示出来。【单段】按钮按下时，刀具执行一段程序后就停止，再按一次【循环启动】按钮，刀具执行下一程序段后又停止。用此方法可以检查程序。【机床锁住】按钮按下时，指示灯亮，表示机床锁住机能有效，此时机床刀架不能移动，机床不能执行进给运动，但机床的执行和显示都正常。再按一下此按钮，机床锁住机能取消。【空运行】按钮按下时，指示灯亮，表示空运转机能有效。此时，运行程序中的全部F码无效，机床的进给按照最快速度运行。该功能用于工件从工作台上卸下时检查机床的运动。【进给保持】按钮在程序自动运行过程中被按下时，暂停执行程序。在此状态下，可进行点动、步进和手动换刀、重新装夹刀具、测量工件尺寸等手动操作。要使机床继续工作，须按下【循环启动】按钮。在操作过程中进行讲授在操作过程中进行讲授第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页【循环启动】按钮按下时，在自动运行方式下即可启动加工程序自动运行或者开始图形模拟运行。程序运行中途暂停(包括【进给保持】按钮暂停、【单段运行】按钮暂停、程序中的M00和M01指令暂停)以后，也需要按【循环启动】按钮继续运行。【回零】按钮按下时...
