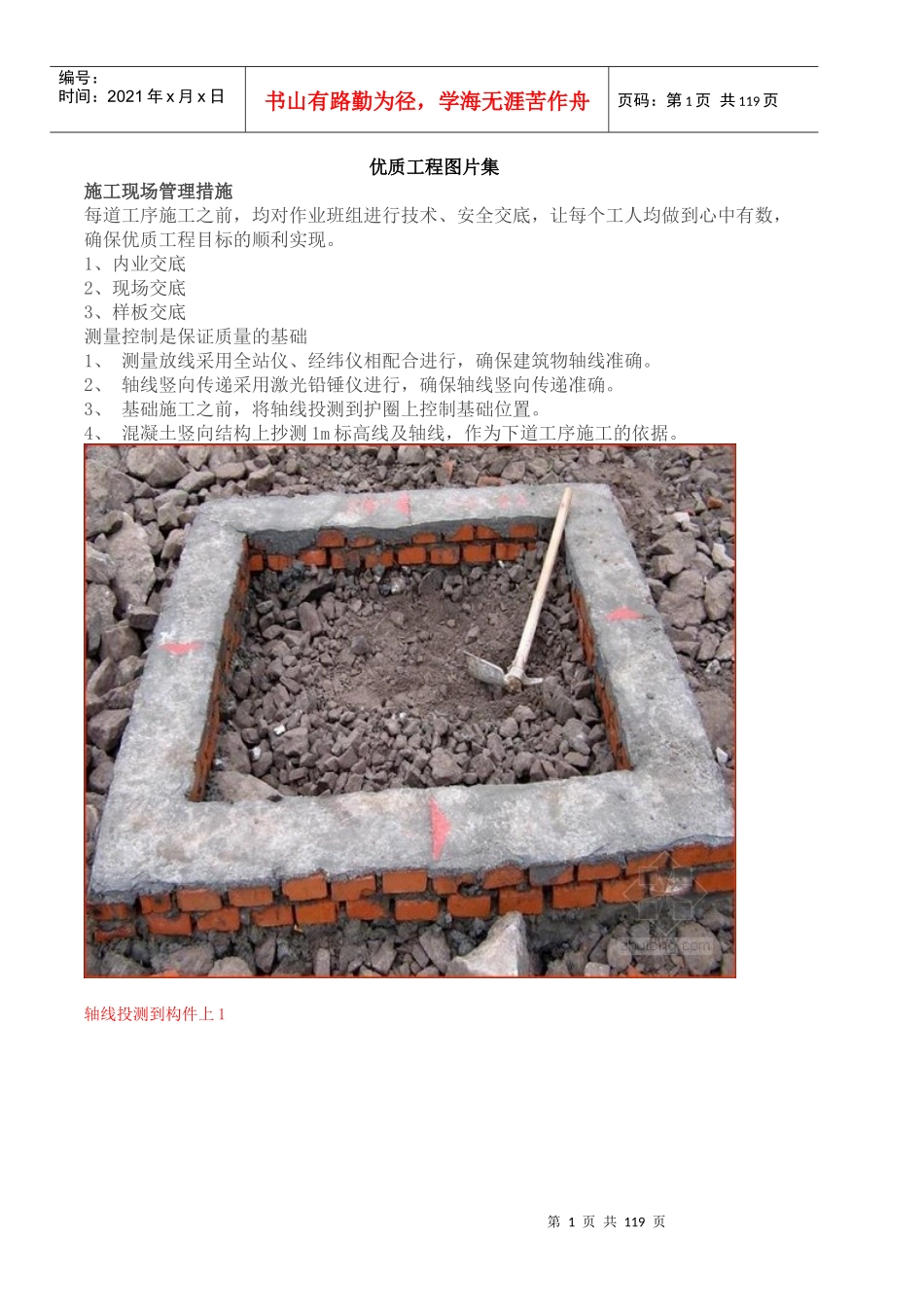

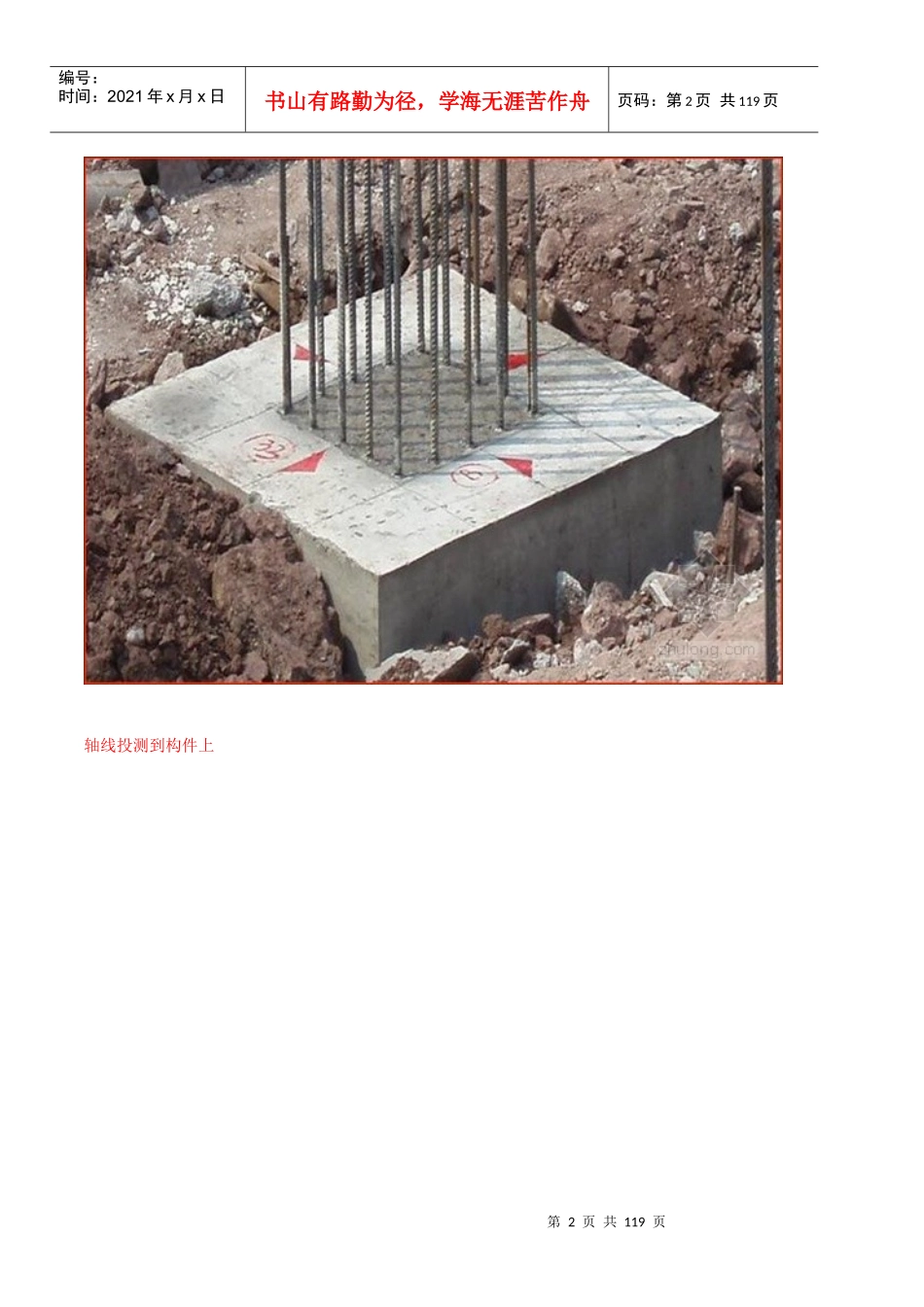

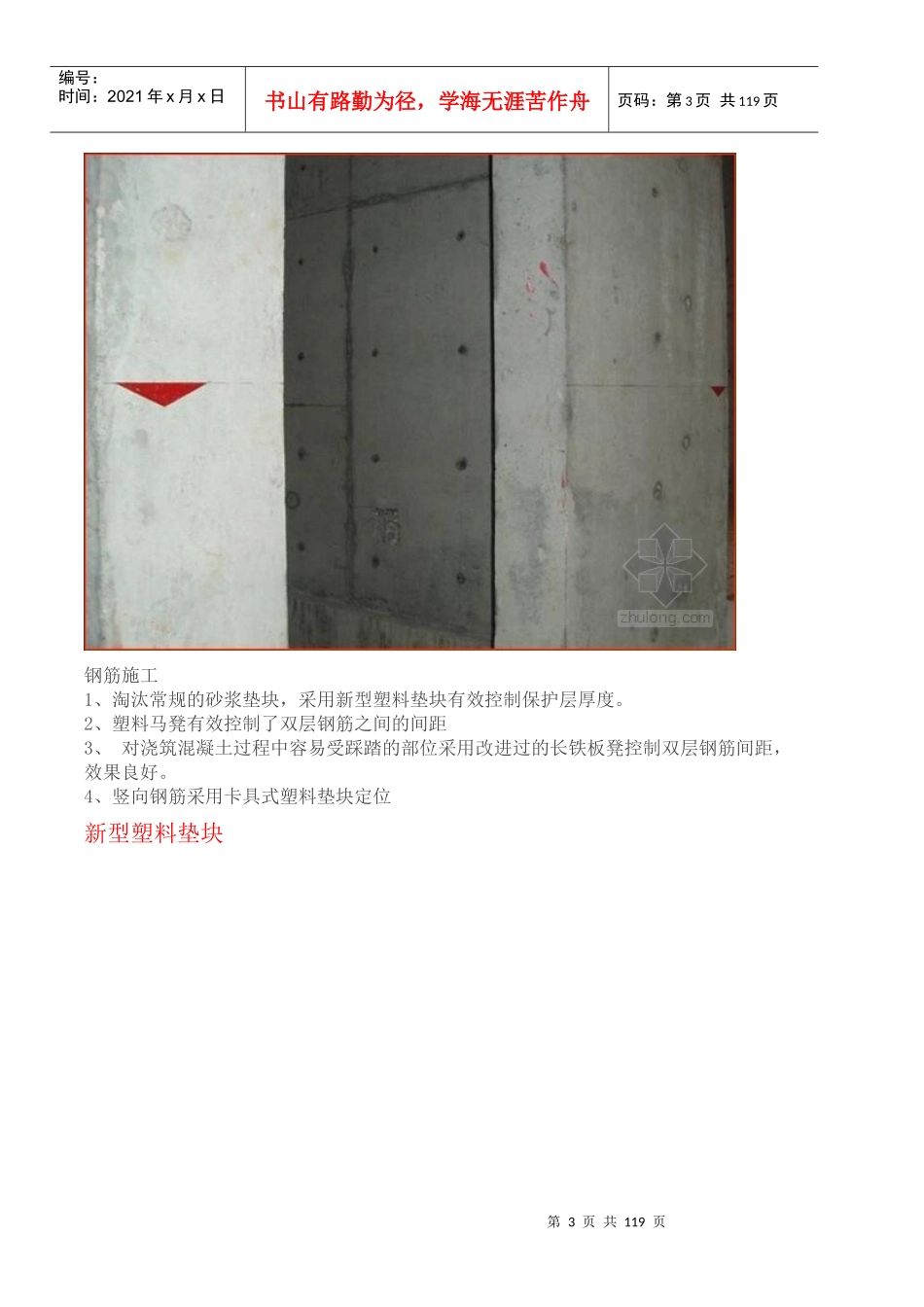

第1页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共119页优质工程图片集施工现场管理措施每道工序施工之前，均对作业班组进行技术、安全交底，让每个工人均做到心中有数，确保优质工程目标的顺利实现。1、内业交底2、现场交底3、样板交底测量控制是保证质量的基础1、测量放线采用全站仪、经纬仪相配合进行，确保建筑物轴线准确。2、轴线竖向传递采用激光铅锤仪进行，确保轴线竖向传递准确。3、基础施工之前，将轴线投测到护圈上控制基础位置。4、混凝土竖向结构上抄测1m标高线及轴线，作为下道工序施工的依据。轴线投测到构件上1第2页共119页第1页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共119页轴线投测到构件上第3页共119页第2页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共119页钢筋施工1、淘汰常规的砂浆垫块，采用新型塑料垫块有效控制保护层厚度。2、塑料马凳有效控制了双层钢筋之间的间距3、对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好。4、竖向钢筋采用卡具式塑料垫块定位新型塑料垫块第4页共119页第3页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共119页塑料马凳有效控制了双层钢筋之间的间距第5页共119页第4页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共119页第6页共119页第5页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共119页对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层钢筋间距，效果良好第7页共119页第6页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共119页竖向钢筋采用卡具式塑料垫块定位1第8页共119页第7页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共119页5、板底采用塑料垫块控制保护层。第9页共119页第8页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共119页第10页共119页第9页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共119页模板施工1、采用木模施工工艺。模板进场后，首先对模板涂刷清机油，放置一周后使用。使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。第11页共119页第10页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共119页2、配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。第12页共119页第11页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共119页楼面模板铺设方法第13页共119页第12页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共119页3、吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。第14页共119页第13页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共119页4、柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。第15页共119页第14页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共119页5、外墙上下层接缝处预留模板加固连接件，使其接缝严密。第16页共119页第15页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共119页内置连接螺杆第17页共119页第16页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共119页外侧固定方式第18页共119页第17页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共119页可拆卸连接螺杆上层柱模根部加固示意第19页共119页第18页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共119页使用外墙连接件拆模后的接缝效果第20页共119页第19页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共119页6、梁柱断面...
