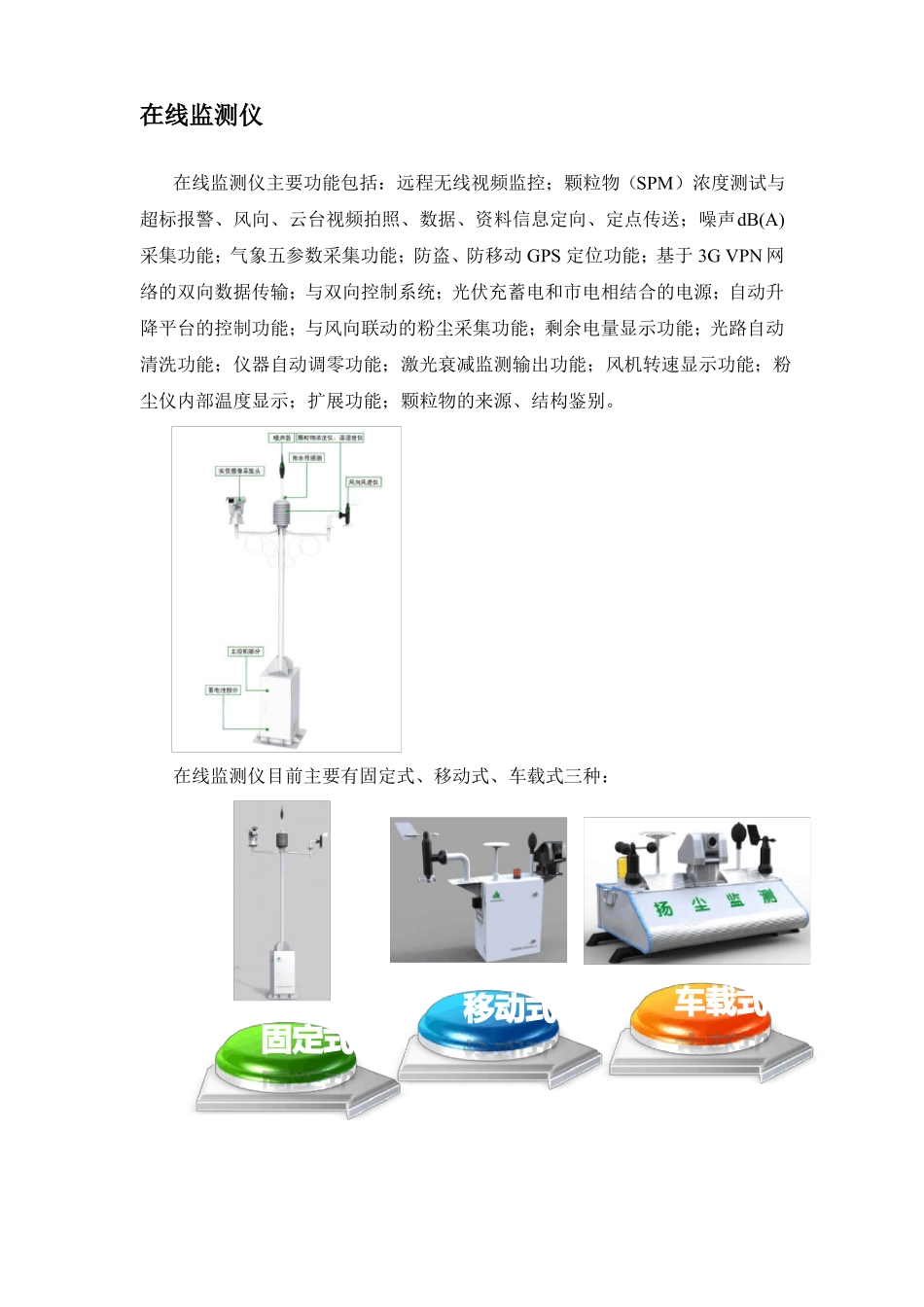

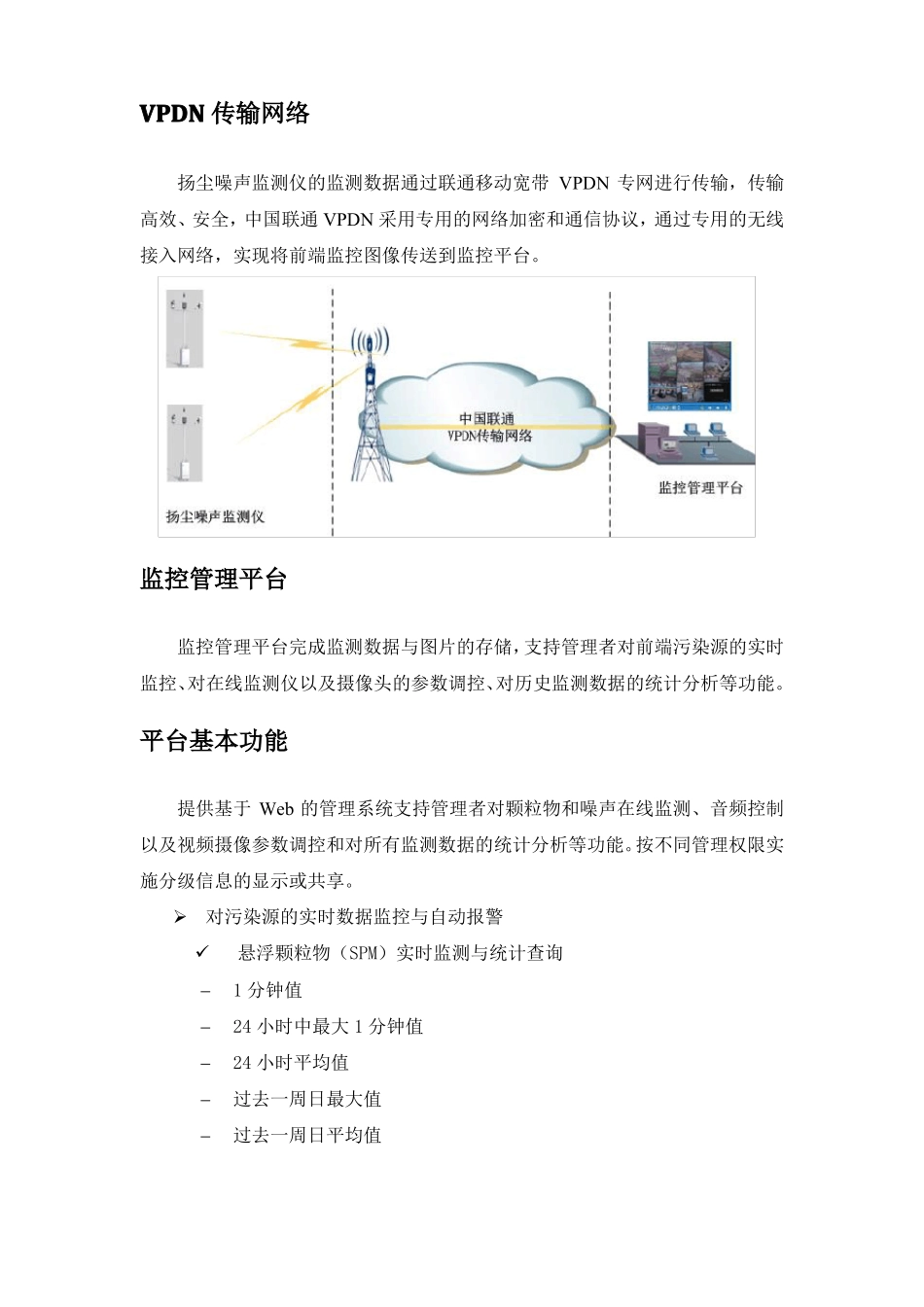

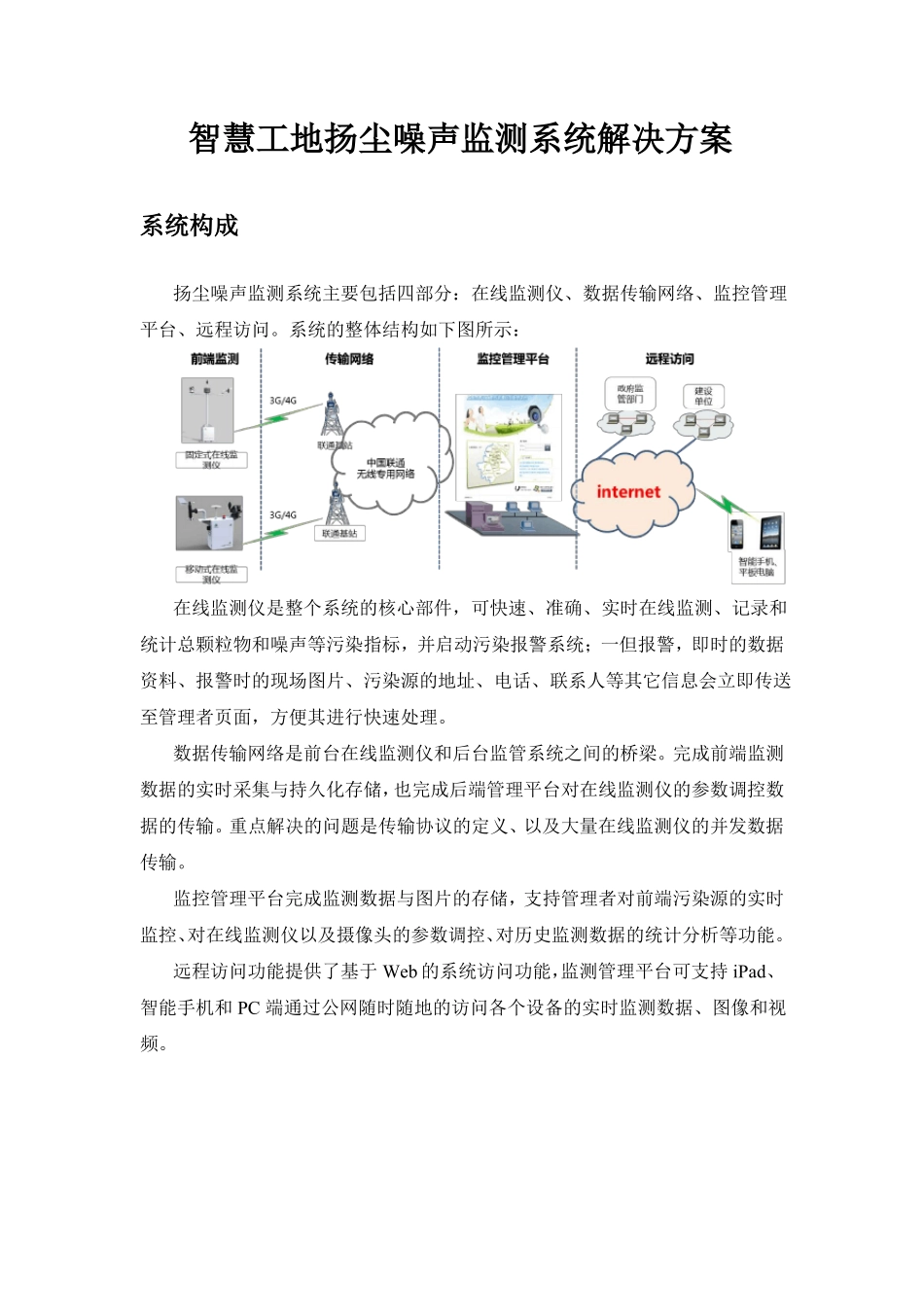

智慧工地扬尘噪声监测系统解决方案系统构成扬尘噪声监测系统主要包括四部分：在线监测仪、数据传输网络、监控管理平台、远程访问。系统的整体结构如下图所示：在线监测仪是整个系统的核心部件，可快速、准确、实时在线监测、记录和统计总颗粒物和噪声等污染指标，并启动污染报警系统；一但报警，即时的数据资料、报警时的现场图片、污染源的地址、电话、联系人等其它信息会立即传送至管理者页面，方便其进行快速处理。数据传输网络是前台在线监测仪和后台监管系统之间的桥梁。完成前端监测数据的实时采集与持久化存储，也完成后端管理平台对在线监测仪的参数调控数据的传输。重点解决的问题是传输协议的定义、以及大量在线监测仪的并发数据传输。监控管理平台完成监测数据与图片的存储，支持管理者对前端污染源的实时监控、对在线监测仪以及摄像头的参数调控、对历史监测数据的统计分析等功能。远程访问功能提供了基于Web的系统访问功能，监测管理平台可支持iPad、智能手机和PC端通过公网随时随地的访问各个设备的实时监测数据、图像和视频。在线监测仪在线监测仪主要功能包括：远程无线视频监控；颗粒物（SPM）浓度测试与超标报警、风向、云台视频拍照、数据、资料信息定向、定点传送；噪声dB(A)采集功能；气象五参数采集功能；防盗、防移动GPS定位功能；基于3GVPN网络的双向数据传输；与双向控制系统；光伏充蓄电和市电相结合的电源；自动升降平台的控制功能；与风向联动的粉尘采集功能；剩余电量显示功能；光路自动清洗功能；仪器自动调零功能；激光衰减监测输出功能；风机转速显示功能；粉尘仪内部温度显示；扩展功能；颗粒物的来源、结构鉴别。在线监测仪目前主要有固定式、移动式、车载式三种：固定式移动式车载式VPDN传输网络扬尘噪声监测仪的监测数据通过联通移动宽带VPDN专网进行传输，传输高效、安全，中国联通VPDN采用专用的网络加密和通信协议，通过专用的无线接入网络，实现将前端监控图像传送到监控平台。监控管理平台监控管理平台完成监测数据与图片的存储，支持管理者对前端污染源的实时监控、对在线监测仪以及摄像头的参数调控、对历史监测数据的统计分析等功能。平台基本功能提供基于Web的管理系统支持管理者对颗粒物和噪声在线监测、音频控制以及视频摄像参数调控和对所有监测数据的统计分析等功能。按不同管理权限实施分级信息的显示或共享。➢对污染源的实时数据监控与自动报警✓悬浮颗粒物（SPM）实时监测与统计查询1分钟值24小时中最大1分钟值24小时平均值过去一周日最大值过去一周日平均值历史数据查询超标提示与报警✓✓噪声dB(A)实时监测与统计查询气象五参数实时监测与统计查询➢对现场摄像头的实时控制与照片取证➢按区域的污染源管理与统计➢基于地图的污染源位置管理➢对前端在线监测仪的实时控制和数据标定电子地图提供基础地图及影像图信息，集所有工地信息、在线监测点位信息。具备监测状态显示、地图量算、缓冲区分析、自定义拉框统计等功能，实现地图信息与属性信息的关联。统计分析统计报表功能：自动统计小时均值，自动生成并存储基本统计报表和图，日报表、月报表、季报表和年报表。包括均值、最小和最大值、超标率和超标倍数。对于每小时补传后的数据，实时对小时均值进行更新统计。最后一小时数据补传完毕后同时更新小时均值及日均值（噪声为昼间均值、夜间均值）数据。查询比较可查询任意时段的历史监测结果，并对不同时间段的数据进行比对分析；查询分析结果应以图和报表两种方式显示。数据查询与比较分别以分、小时、日、月、季和年平均值表示。噪声数据表示为昼间和夜间平均值。数据导出针对查询需求可以Excel格式导出所有监测结果，数据导出同时具备带标示符与不带标示符的功能选项。超限报警具备超限报警提示功能。当颗粒物浓度或噪声超过设定值时，根据设定的报警限值，系统自动发出小时或日均值超限报警提示。噪声超限报警提示可按照夜间施工噪声控制限值进行夜间的超限统计。当监测现场发生高噪声或突发噪声时，可按照设定限值自动启动录音功能。报警支持手机短信、音频提醒、图标颜色变化等多种超标报警提示形式...
