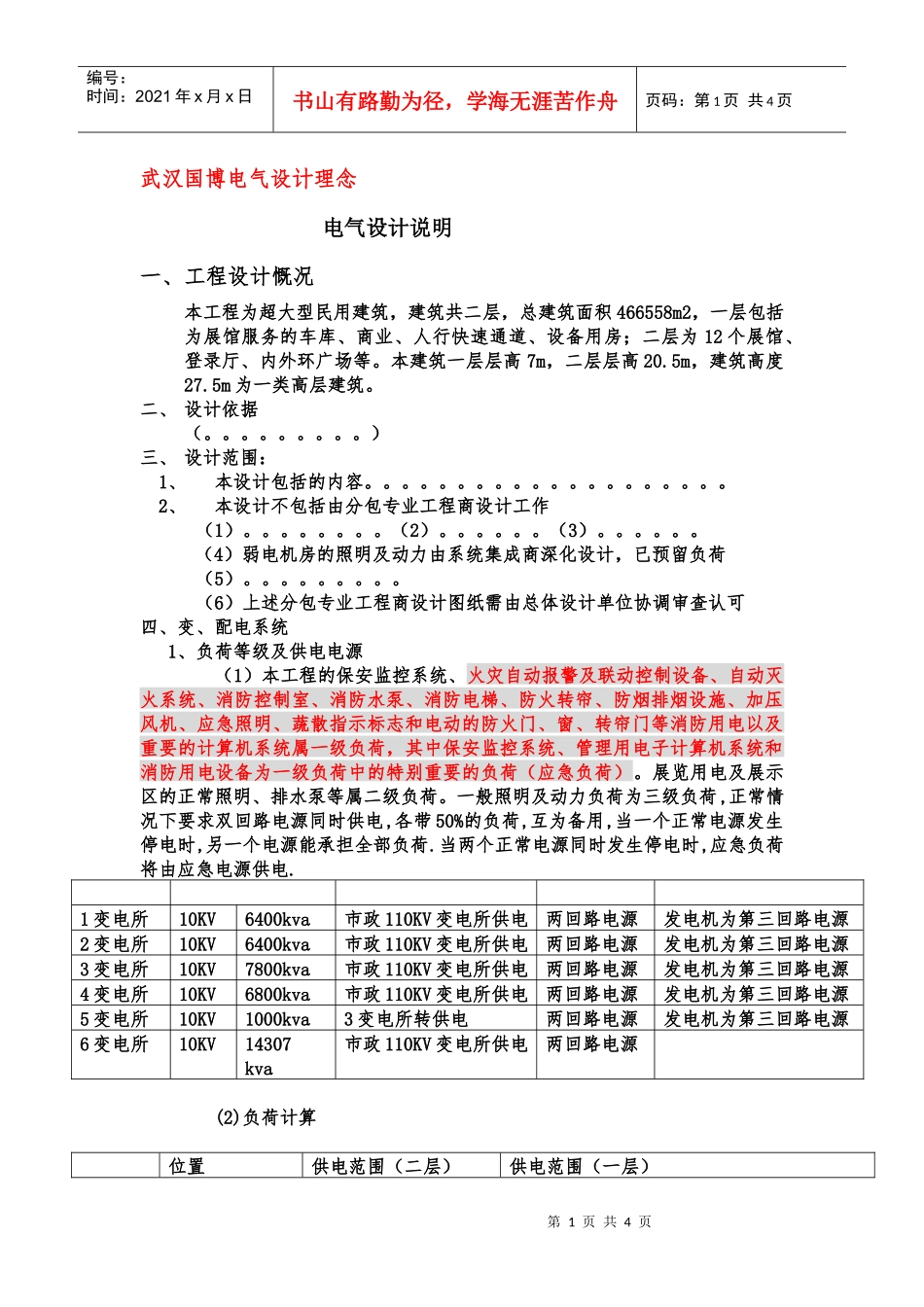

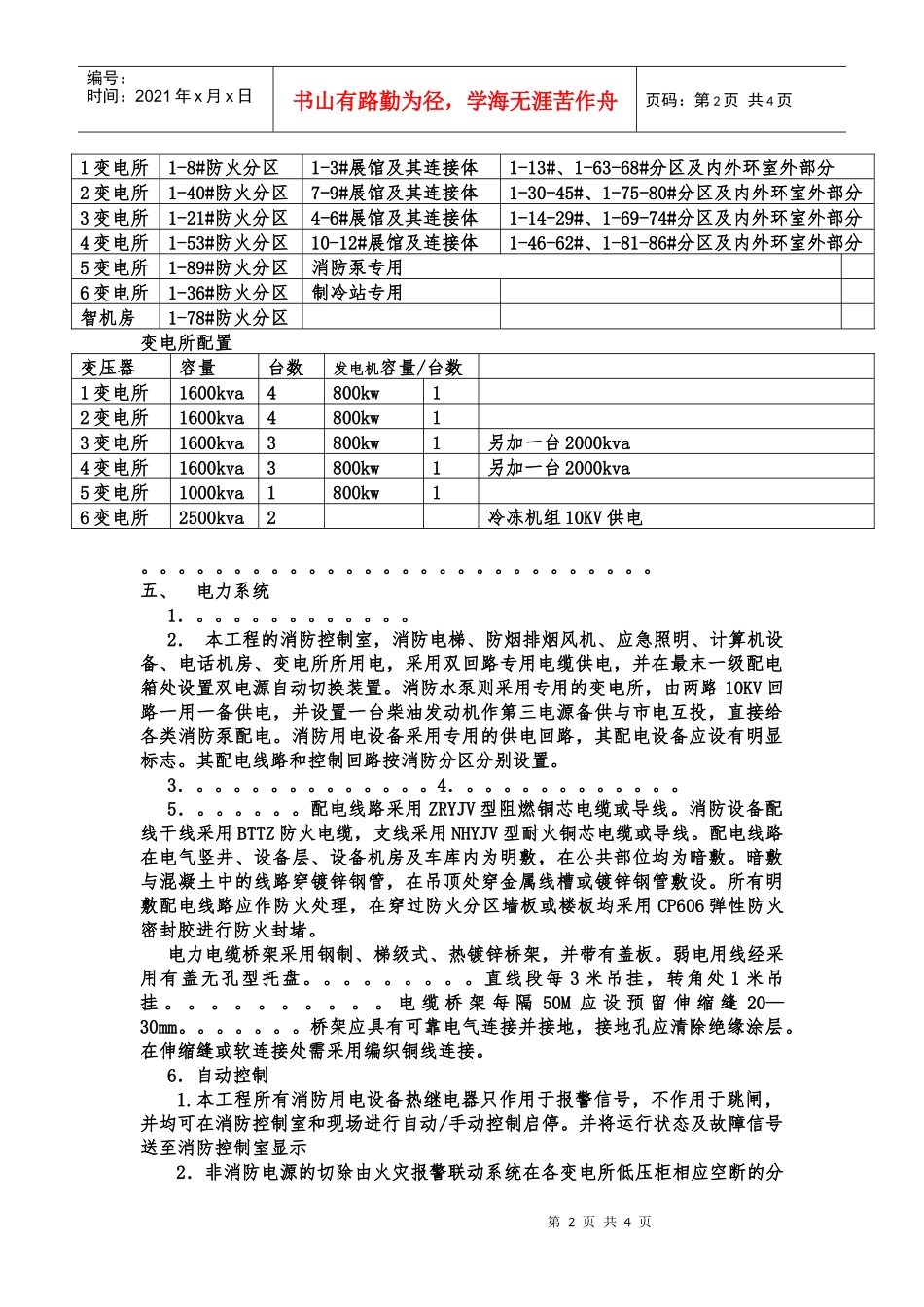

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页武汉国博电气设计理念电气设计说明一、工程设计慨况本工程为超大型民用建筑，建筑共二层，总建筑面积466558m2，一层包括为展馆服务的车库、商业、人行快速通道、设备用房；二层为12个展馆、登录厅、内外环广场等。本建筑一层层高7m，二层层高20.5m，建筑高度27.5m为一类高层建筑。二、设计依据（。。。。。。。。。）三、设计范围：1、本设计包括的内容。。。。。。。。。。。。。。。。。。。。2、本设计不包括由分包专业工程商设计工作（1）。。。。。。。。（2）。。。。。。（3）。。。。。。（4）弱电机房的照明及动力由系统集成商深化设计，已预留负荷（5）。。。。。。。。。（6）上述分包专业工程商设计图纸需由总体设计单位协调审查认可四、变、配电系统1、负荷等级及供电电源（1）本工程的保安监控系统、火灾自动报警及联动控制设备、自动灭火系统、消防控制室、消防水泵、消防电梯、防火转帘、防烟排烟设施、加压风机、应急照明、蔬散指示标志和电动的防火门、窗、转帘门等消防用电以及重要的计算机系统属一级负荷，其中保安监控系统、管理用电子计算机系统和消防用电设备为一级负荷中的特别重要的负荷（应急负荷）。展览用电及展示区的正常照明、排水泵等属二级负荷。一般照明及动力负荷为三级负荷,正常情况下要求双回路电源同时供电,各带50%的负荷,互为备用,当一个正常电源发生停电时,另一个电源能承担全部负荷.当两个正常电源同时发生停电时,应急负荷将由应急电源供电.1变电所10KV6400kva市政110KV变电所供电两回路电源发电机为第三回路电源2变电所10KV6400kva市政110KV变电所供电两回路电源发电机为第三回路电源3变电所10KV7800kva市政110KV变电所供电两回路电源发电机为第三回路电源4变电所10KV6800kva市政110KV变电所供电两回路电源发电机为第三回路电源5变电所10KV1000kva3变电所转供电两回路电源发电机为第三回路电源6变电所10KV14307kva市政110KV变电所供电两回路电源(2)负荷计算位置供电范围（二层）供电范围（一层）第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页1变电所1-8#防火分区1-3#展馆及其连接体1-13#、1-63-68#分区及内外环室外部分2变电所1-40#防火分区7-9#展馆及其连接体1-30-45#、1-75-80#分区及内外环室外部分3变电所1-21#防火分区4-6#展馆及其连接体1-14-29#、1-69-74#分区及内外环室外部分4变电所1-53#防火分区10-12#展馆及连接体1-46-62#、1-81-86#分区及内外环室外部分5变电所1-89#防火分区消防泵专用6变电所1-36#防火分区制冷站专用智机房1-78#防火分区变电所配置变压器容量台数发电机容量/台数1变电所1600kva4800kw12变电所1600kva4800kw13变电所1600kva3800kw1另加一台2000kva4变电所1600kva3800kw1另加一台2000kva5变电所1000kva1800kw16变电所2500kva2冷冻机组10KV供电。。。。。。。。。。。。。。。。。。。。。。。。。。。。五、电力系统1．。。。。。。。。。。。。2．本工程的消防控制室，消防电梯、防烟排烟风机、应急照明、计算机设备、电话机房、变电所所用电，采用双回路专用电缆供电，并在最末一级配电箱处设置双电源自动切换装置。消防水泵则采用专用的变电所，由两路10KV回路一用一备供电，并设置一台柴油发动机作第三电源备供与市电互投，直接给各类消防泵配电。消防用电设备采用专用的供电回路，其配电设备应设有明显标志。其配电线路和控制回路按消防分区分别设置。3．。。。。。。。。。。。。。4．。。。。。。。。。。。。5．。。。。。。配电线路采用ZRYJV型阻燃铜芯电缆或导线。消防设备配线干线采用BTTZ防火电缆，支线采用NHYJV型耐火铜芯电缆或导线。配电线路在电气竖井、设备层、设备机房及车库内为明敷，在公共部位均为暗敷。暗敷与混凝土中的线路穿镀锌钢管，在吊顶处穿金属线槽或镀锌钢管敷设。所有明敷配电线路应作防火处理，在穿过防火分区墙板或楼板均采用CP606弹性防火密封胶进行防火封堵。电力电缆桥架采用钢制、梯级式、热镀锌桥架，并带有盖板。弱电用线经采用有...
