华东电力设计院汽水管道支吊架设计手册VIP免费

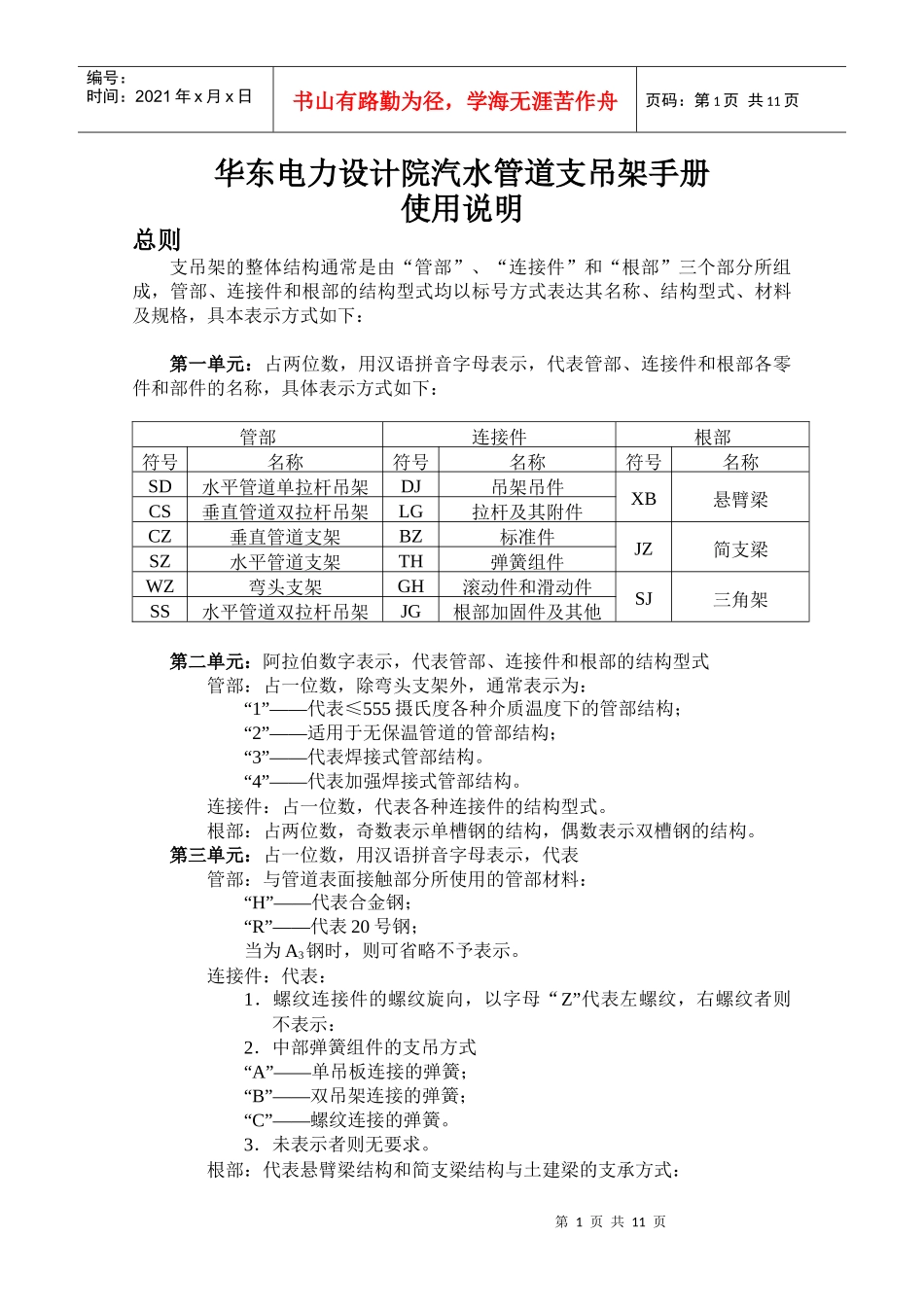

华东电力设计院汽水管道支吊架设计手册_第1页
1/11

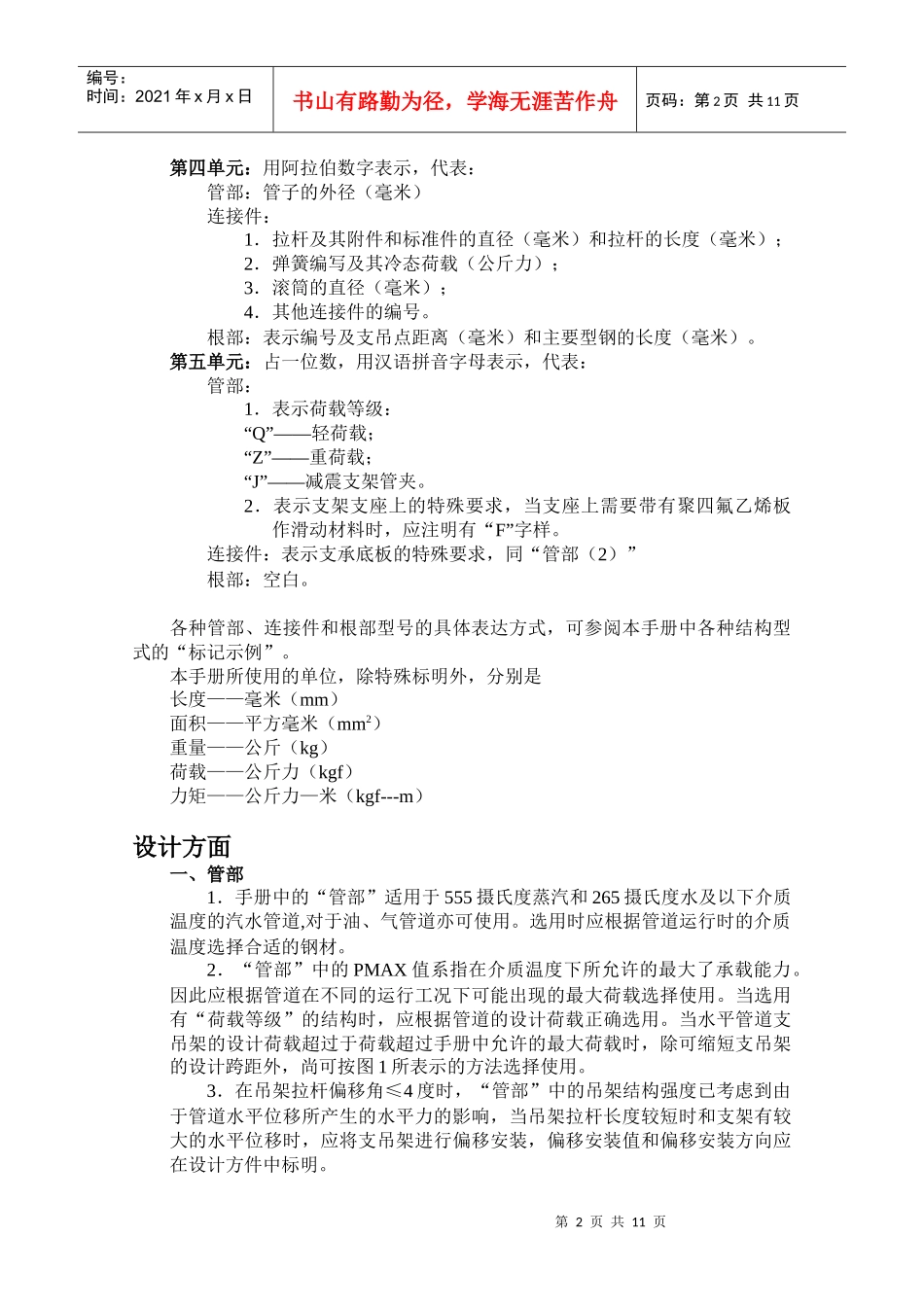

华东电力设计院汽水管道支吊架设计手册_第2页
2/11

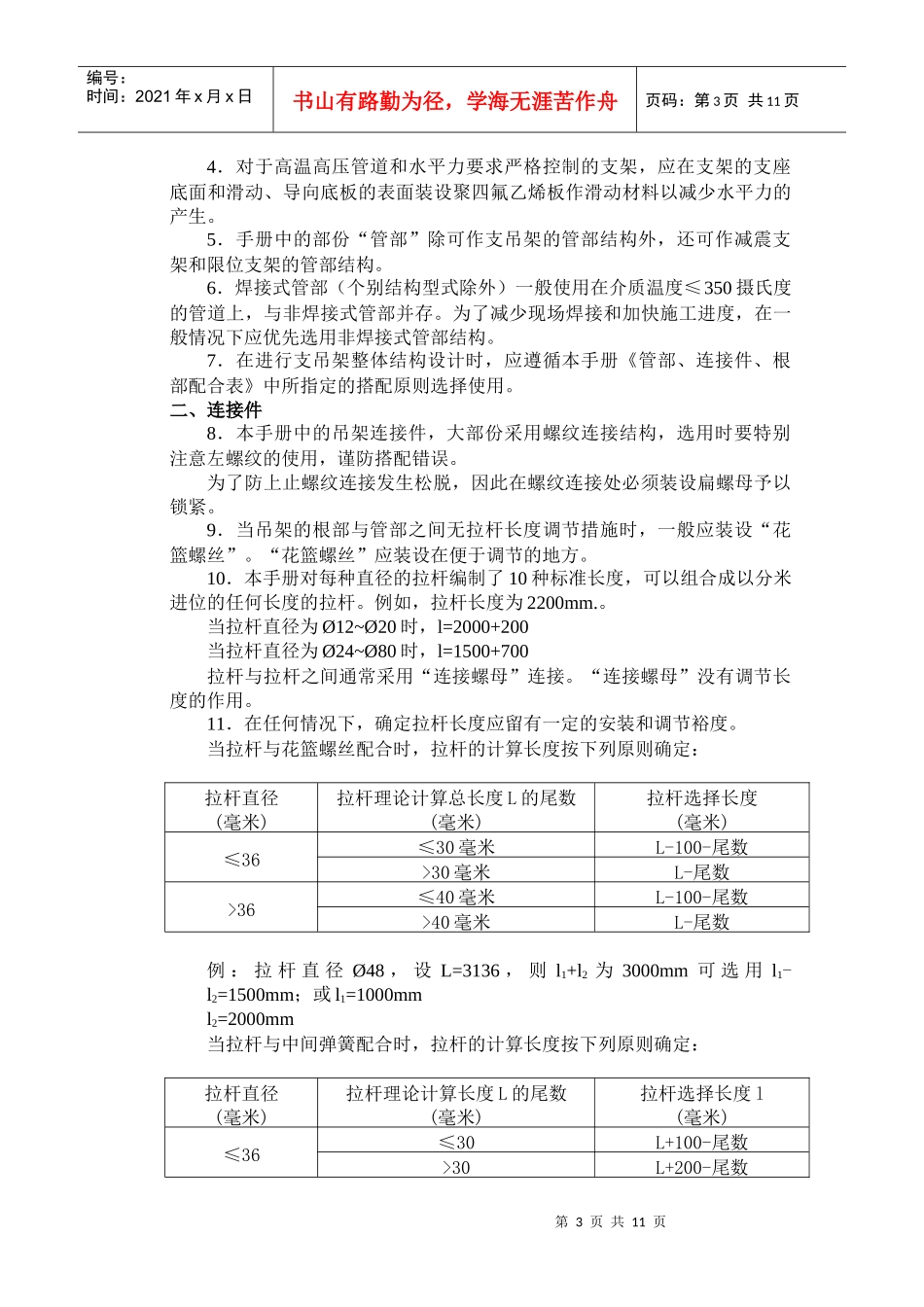

华东电力设计院汽水管道支吊架设计手册_第3页
3/11
第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页华东电力设计院汽水管道支吊架手册使用说明总则支吊架的整体结构通常是由“管部”、“连接件”和“根部”三个部分所组成,管部、连接件和根部的结构型式均以标号方式表达其名称、结构型式、材料及规格,具本表示方式如下:第一单元:占两位数,用汉语拼音字母表示,代表管部、连接件和根部各零件和部件的名称,具体表示方式如下:管部连接件根部符号名称符号名称符号名称SD水平管道单拉杆吊架DJ吊架吊件XB悬臂梁CS垂直管道双拉杆吊架LG拉杆及其附件CZ垂直管道支架BZ标准件JZ简支梁SZ水平管道支架TH弹簧组件WZ弯头支架GH滚动件和滑动件SJ三角架SS水平管道双拉杆吊架JG根部加固件及其他第二单元:阿拉伯数字表示,代表管部、连接件和根部的结构型式管部:占一位数,除弯头支架外,通常表示为:“1”——代表≤555摄氏度各种介质温度下的管部结构;“2”——适用于无保温管道的管部结构;“3”——代表焊接式管部结构。“4”——代表加强焊接式管部结构。连接件:占一位数,代表各种连接件的结构型式。根部:占两位数,奇数表示单槽钢的结构,偶数表示双槽钢的结构。第三单元:占一位数,用汉语拼音字母表示,代表管部:与管道表面接触部分所使用的管部材料:“H”——代表合金钢;“R”——代表20号钢;当为A3钢时,则可省略不予表示。连接件:代表:1.螺纹连接件的螺纹旋向,以字母“Z”代表左螺纹,右螺纹者则不表示:2.中部弹簧组件的支吊方式“A”——单吊板连接的弹簧;“B”——双吊架连接的弹簧;“C”——螺纹连接的弹簧。3.未表示者则无要求。根部:代表悬臂梁结构和简支梁结构与土建梁的支承方式:第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页第四单元:用阿拉伯数字表示,代表:管部:管子的外径(毫米)连接件:1.拉杆及其附件和标准件的直径(毫米)和拉杆的长度(毫米);2.弹簧编写及其冷态荷载(公斤力);3.滚筒的直径(毫米);4.其他连接件的编号。根部:表示编号及支吊点距离(毫米)和主要型钢的长度(毫米)。第五单元:占一位数,用汉语拼音字母表示,代表:管部:1.表示荷载等级:“Q”——轻荷载;“Z”——重荷载;“J”——减震支架管夹。2.表示支架支座上的特殊要求,当支座上需要带有聚四氟乙烯板作滑动材料时,应注明有“F”字样。连接件:表示支承底板的特殊要求,同“管部(2)”根部:空白。各种管部、连接件和根部型号的具体表达方式,可参阅本手册中各种结构型式的“标记示例”。本手册所使用的单位,除特殊标明外,分别是长度——毫米(mm)面积——平方毫米(mm2)重量——公斤(kg)荷载——公斤力(kgf)力矩——公斤力—米(kgf---m)设计方面一、管部1.手册中的“管部”适用于555摄氏度蒸汽和265摄氏度水及以下介质温度的汽水管道,对于油、气管道亦可使用。选用时应根据管道运行时的介质温度选择合适的钢材。2.“管部”中的PMAX值系指在介质温度下所允许的最大了承载能力。因此应根据管道在不同的运行工况下可能出现的最大荷载选择使用。当选用有“荷载等级”的结构时,应根据管道的设计荷载正确选用。当水平管道支吊架的设计荷载超过于荷载超过手册中允许的最大荷载时,除可缩短支吊架的设计跨距外,尚可按图1所表示的方法选择使用。3.在吊架拉杆偏移角≤4度时,“管部”中的吊架结构强度已考虑到由于管道水平位移所产生的水平力的影响,当吊架拉杆长度较短时和支架有较大的水平位移时,应将支吊架进行偏移安装,偏移安装值和偏移安装方向应在设计方件中标明。第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页4.对于高温高压管道和水平力要求严格控制的支架,应在支架的支座底面和滑动、导向底板的表面装设聚四氟乙烯板作滑动材料以减少水平力的产生。5.手册中的部份“管部”除可作支吊架的管部结构外,还可作减震支架和限位支架的管部结构。6.焊接式管部(个别结构型式除外)一般使用在介质温度≤350摄氏度的管道上,与非焊接式...
