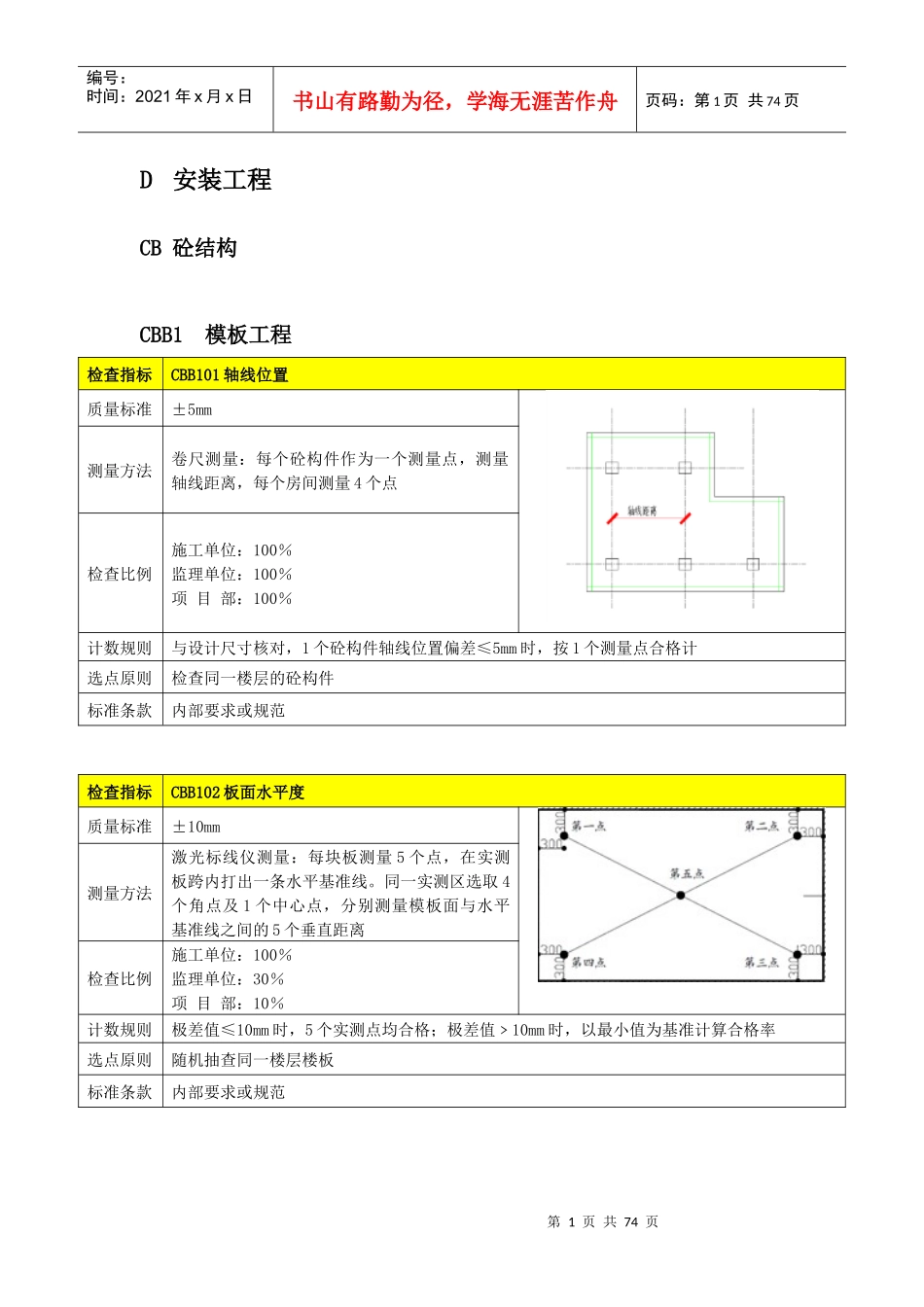

第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共74页D安装工程CB砼结构CBB1模板工程检查指标CBB101轴线位置质量标准±5mm测量方法卷尺测量：每个砼构件作为一个测量点，测量轴线距离，每个房间测量4个点检查比例施工单位：100％监理单位：100％项目部：100％计数规则与设计尺寸核对，1个砼构件轴线位置偏差≤5mm时，按1个测量点合格计选点原则检查同一楼层的砼构件标准条款内部要求或规范检查指标CBB102板面水平度质量标准±10mm测量方法激光标线仪测量：每块板测量5个点，在实测板跨内打出一条水平基准线。同一实测区选取4个角点及1个中心点，分别测量模板面与水平基准线之间的5个垂直距离检查比例施工单位：100％监理单位：30％项目部：10％计数规则极差值≤10mm时，5个实测点均合格；极差值﹥10mm时，以最小值为基准计算合格率选点原则随机抽查同一楼层楼板标准条款内部要求或规范第2页共74页第1页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共74页检查指标CBB103板面平整度质量标准±3mm测量方法2m靠尺和塞尺测量：在同一块板两个短跨边及中间过模板接缝各测一尺，每块板选择最大偏差作为一个测量点检查比例施工单位：100％监理单位：30％项目部：10％计数规则同一块板3处测点中，最大偏差值≤3mm时，按1个测量点合格计选点原则随机抽查同一楼层楼板标准条款内部要求或规范检查指标CBB104接缝高低差质量标准±1mm测量方法塞片测量：目测选择最大高低差作为一个测量点，将1mm不锈钢塞片置于低处，用硬物由塞片滑向另一侧无阻碍视为合格检查比例施工单位：100％监理单位：30％项目部：10％计数规则接缝最大高低差≤1mm时，按1个测量点合格计选点原则随机抽查同一楼层楼板标准条款内部要求或规范检查指标CBB105对拉螺杆间距质量标准最下排离地≤250mm，上部间距不大于500*500mm(使用型钢背楞不大于600mm)测量方法卷尺测量：测量竖向螺杆间距，每个竖向构件选取上中下3个测量点检查比例施工单位：100％监理单位：30％项目部：10％计数规则每个竖向构件选取上中下3个测量点，最下排螺杆离地间距≤250mm，上部间距≤500mm(使用型钢背楞不大于600mm)，各按1个测量点合格计第3页共74页第2页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共74页选点原则随机抽查同一楼层竖向构件标准条款内部要求或规范检查指标CBB106双线控制质量标准墙柱边下口设置定位线、控制线测量方法观察：每个竖向构件作为一个测量点检查比例施工单位：100％监理单位：30％项目部：10％计数规则1个竖向构件边下口设置定位线、控制线，按1个测量点合格计选点原则随机抽查同一楼层竖向构件标准条款内部要求或规范检查指标CBB107外墙大角线质量标准大角设置垂直度控制线测量方法观察：每个外墙大角作为一个测量点检查比例施工单位：100％监理单位：30％项目部：10％计数规则1个外墙大角设置垂直度控制线，按1个测量点合格计选点原则随机抽查同一楼层外墙大角标准条款内部要求或规范检查指标CBB108模板拼缝处理质量标准大于0.5mm拼缝有修补措施测量方法塞片测量：目测选择每块板最大模板拼缝作为一个测量点，采用0.5mm不锈钢塞片测量检查比例施工单位：100％监理单位：30％项目部：10％计数规则一块板最大拼缝﹥0.5mm时有修补措施，按1个测量点合格计第4页共74页第3页共74页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共74页选点原则随机抽查同一楼层楼板标准条款内部要求或规范检查指标CBB109模板根部封堵质量标准砼浇捣前模板根部有效措施进行封闭测量方法观察：每个竖向构件作为一个测量点检查比例施工单位：100％监理单位：30％项目部：10％计数规则1个竖向构件模板根部设置有效措施进行封闭，按1个测量点合格计选点原则随机抽查同一楼层竖向构件标准条款内部要求或规范检查指标CBB110屋面封闭模板质量标准大于25°的斜屋面采用封闭模板测量方法坡度测量仪测量：每个坡向作为一个测量点检查比例施工单位：100％监理单位：100％项目部：100％计数规则斜屋面的1个坡向﹥25°时采用封闭模板，...
