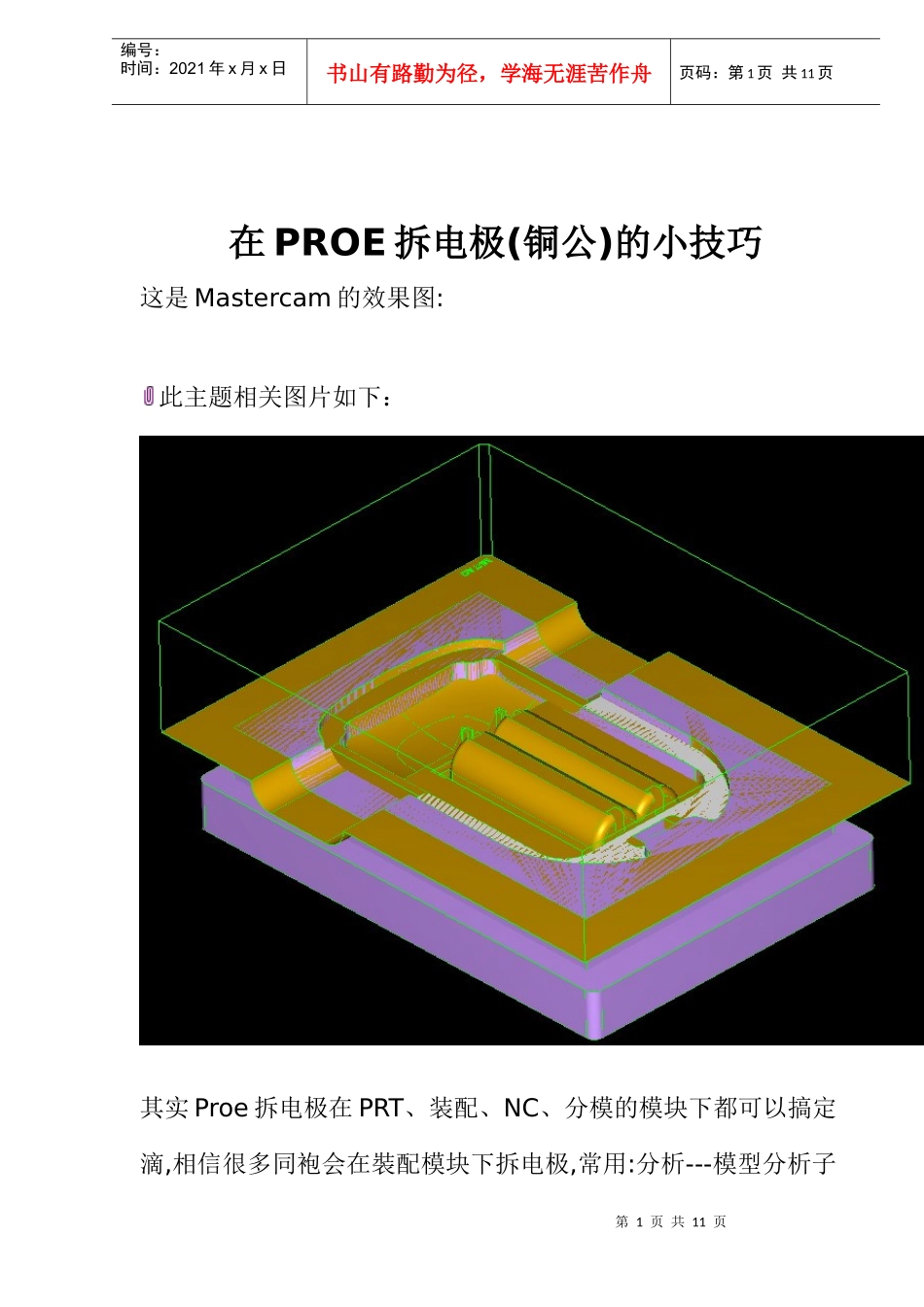

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页在PR在PROE拆电极(铜公)的小技巧在PROE拆电极(铜公)的小技巧OE拆电极(铜公)的小技巧在PROE拆电极(铜公)的小技在PROE拆电极(铜公)的小技巧这是Mastercam的效果图:此主题相关图片如下：其实Proe拆电极在PRT、装配、NC、分模的模块下都可以搞定滴,相信很多同袍会在裝配模块下拆电极,常用:分析---模型分析子第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页菜单下的干涉检查功能来检查电极有无错洖,像我厂工程部画的的3D图档有SW的、UG的、Proe的、犀牛的,正所谓百花齐放,偶部门是统一用破衣分模,当遇到不是Proe画出来的3D图档经转档后很多碎面,经修复会分出来的模具有拆电极会有精度冲突,有时干涉检查不准确,那我们可将图档部分透明再上色旋转不同角度局部放大来帮助检查,即是双管齐下,这是PROE效果图:此主题相关图片如下：第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页在PROE拆电极都是实体为主,上颜色就看不到干涉了,这是未做手脚时前面效果图:此主题相关图片如下：这底面效果图:此主题相关图片如下：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页难道PROE拆电极就不能透明吗,方法当然有啦,就是通过在实体里改变曲面颜色来达到目的,以野火2
0为例偶讲讲这方法:在PRT模块下:点击View---Colorandappear(当最好自己先做好颜色模块和快按键更佳)---打开颜色编辑菜单后任选一个颜色---在选项里选择Surface(曲面)---按Ctrl叠加目的曲面后按中键确认,如下图
