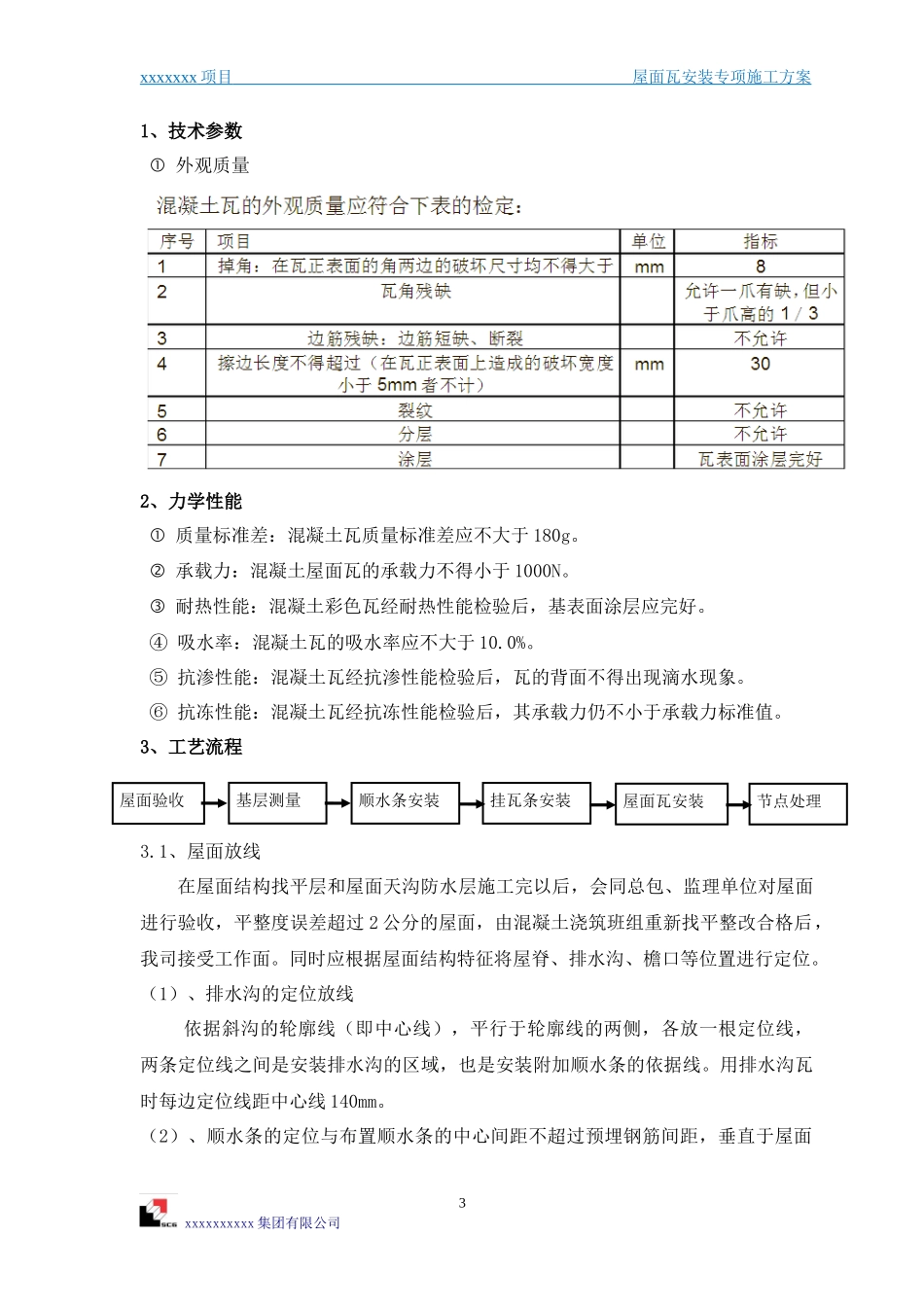

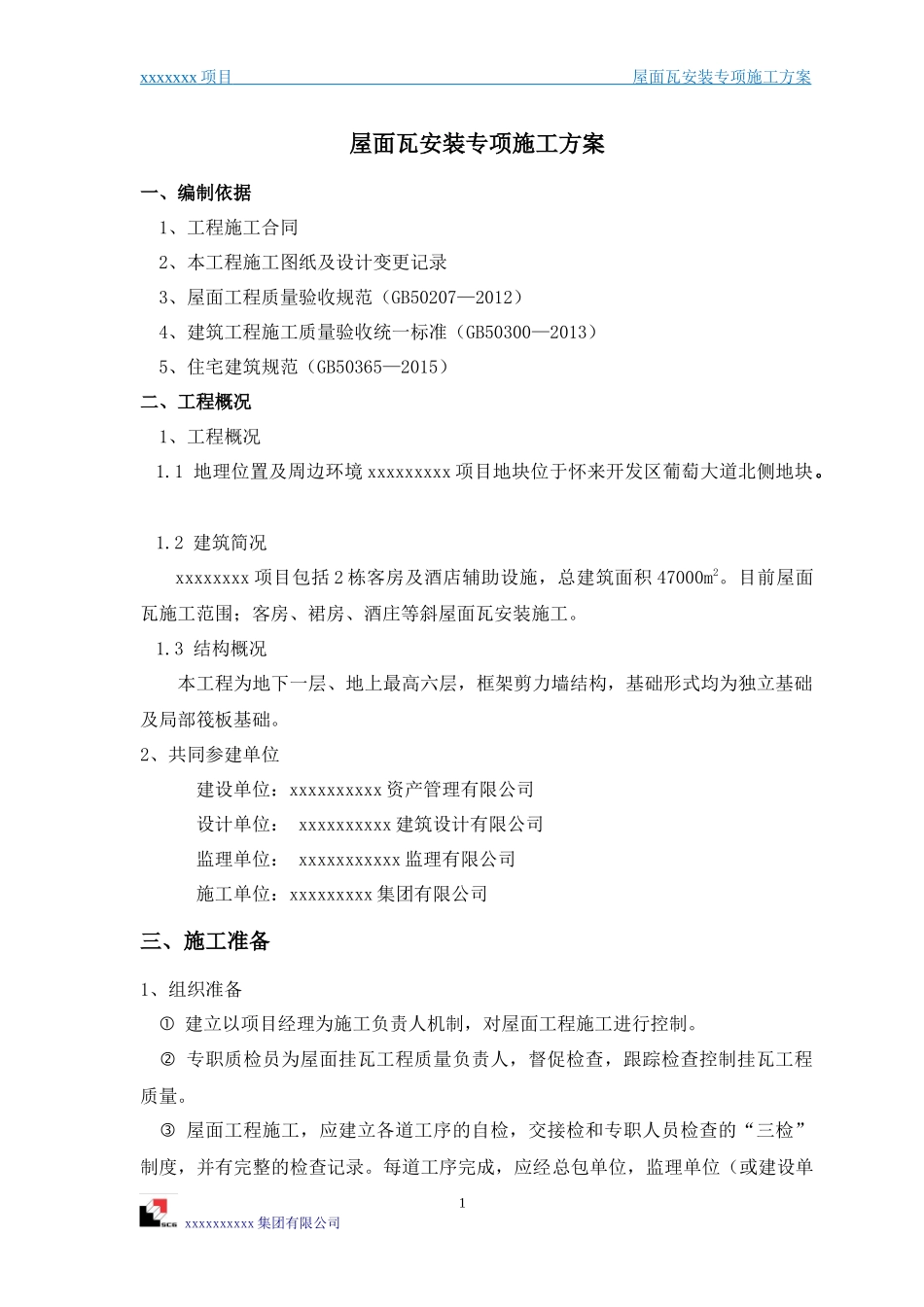

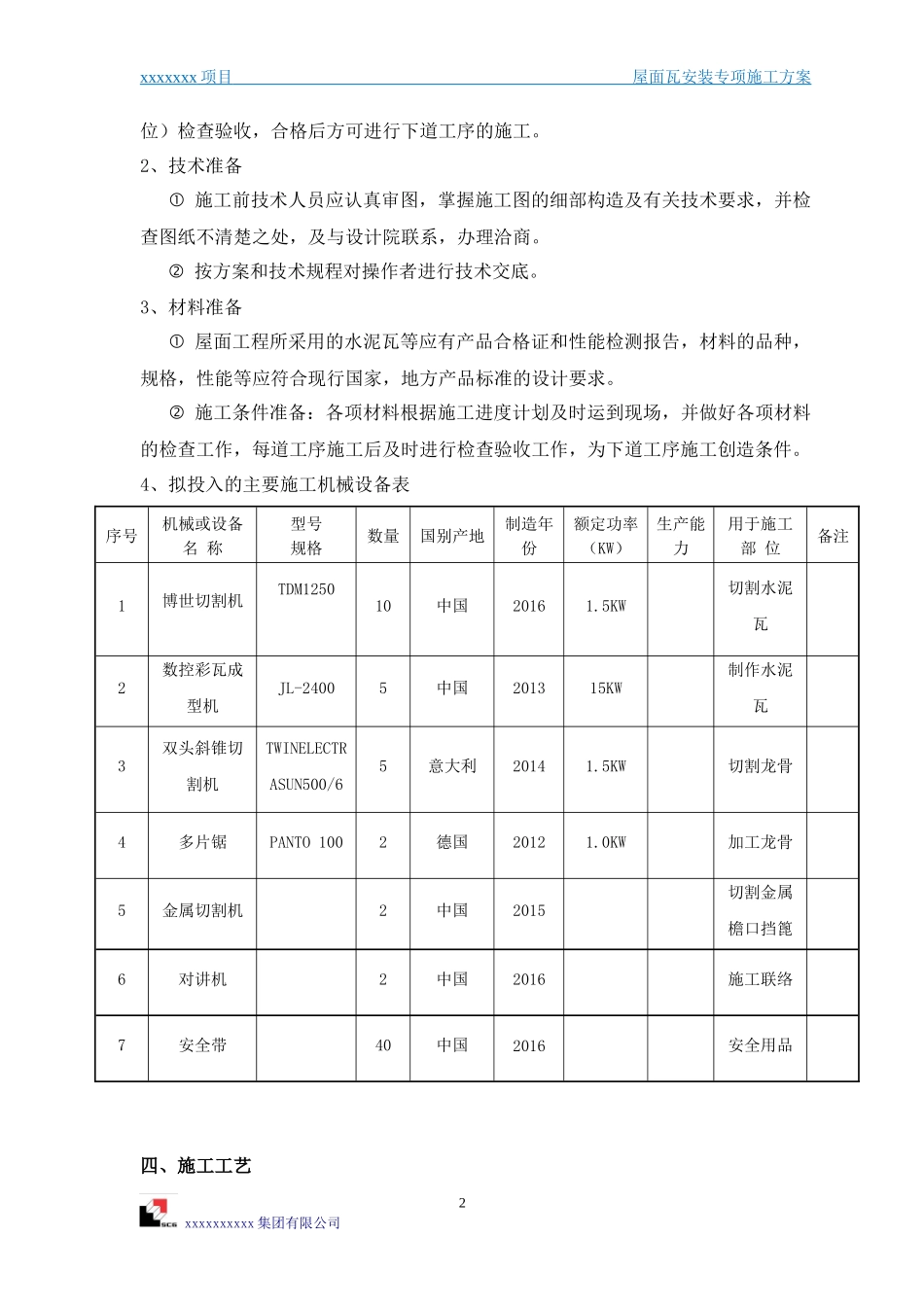

1xxxxxxx项目屋面瓦安装专项施工方案屋面瓦安装专项施工方案一、编制依据1、工程施工合同2、本工程施工图纸及设计变更记录3、屋面工程质量验收规范（GB50207—2012）4、建筑工程施工质量验收统一标准（GB50300—2013）5、住宅建筑规范（GB50365—2015）二、工程概况1、工程概况1.1地理位置及周边环境xxxxxxxxx项目地块位于怀来开发区葡萄大道北侧地块。1.2建筑简况xxxxxxxx项目包括2栋客房及酒店辅助设施，总建筑面积47000m2。目前屋面瓦施工范围；客房、裙房、酒庄等斜屋面瓦安装施工。1.3结构概况本工程为地下一层、地上最高六层，框架剪力墙结构，基础形式均为独立基础及局部筏板基础。2、共同参建单位建设单位：xxxxxxxxxx资产管理有限公司设计单位：xxxxxxxxxx建筑设计有限公司监理单位：xxxxxxxxxxx监理有限公司施工单位：xxxxxxxxx集团有限公司三、施工准备1、组织准备建立以项目经理为施工负责人机制，对屋面工程施工进行控制。专职质检员为屋面挂瓦工程质量负责人，督促检查，跟踪检查控制挂瓦工程质量。屋面工程施工，应建立各道工序的自检，交接检和专职人员检查的“三检”制度，并有完整的检查记录。每道工序完成，应经总包单位，监理单位（或建设单xxxxxxxxxx集团有限公司21xxxxxxx项目屋面瓦安装专项施工方案位）检查验收，合格后方可进行下道工序的施工。2、技术准备施工前技术人员应认真审图，掌握施工图的细部构造及有关技术要求，并检查图纸不清楚之处，及与设计院联系，办理洽商。按方案和技术规程对操作者进行技术交底。3、材料准备屋面工程所采用的水泥瓦等应有产品合格证和性能检测报告，材料的品种，规格，性能等应符合现行国家，地方产品标准的设计要求。施工条件准备：各项材料根据施工进度计划及时运到现场，并做好各项材料的检查工作，每道工序施工后及时进行检查验收工作，为下道工序施工创造条件。4、拟投入的主要施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力用于施工部位备注1博世切割机TDM125010中国20161.5KW切割水泥瓦2数控彩瓦成型机JL-24005中国201315KW制作水泥瓦3双头斜锥切割机TWINELECTRASUN500/65意大利20141.5KW切割龙骨4多片锯PANTO1002德国20121.0KW加工龙骨5金属切割机2中国2015切割金属檐口挡篦6对讲机2中国2016施工联络7安全带40中国2016安全用品四、施工工艺xxxxxxxxxx集团有限公司32xxxxxxx项目屋面瓦安装专项施工方案1、技术参数外观质量2、力学性能质量标准差：混凝土瓦质量标准差应不大于180g。承载力：混凝土屋面瓦的承载力不得小于1000N。耐热性能：混凝土彩色瓦经耐热性能检验后，基表面涂层应完好。④吸水率：混凝土瓦的吸水率应不大于10.0%。⑤抗渗性能：混凝土瓦经抗渗性能检验后，瓦的背面不得出现滴水现象。⑥抗冻性能：混凝土瓦经抗冻性能检验后，其承载力仍不小于承载力标准值。3、工艺流程3.1、屋面放线在屋面结构找平层和屋面天沟防水层施工完以后，会同总包、监理单位对屋面进行验收，平整度误差超过2公分的屋面，由混凝土浇筑班组重新找平整改合格后，我司接受工作面。同时应根据屋面结构特征将屋脊、排水沟、檐口等位置进行定位。（1）、排水沟的定位放线依据斜沟的轮廓线（即中心线），平行于轮廓线的两侧，各放一根定位线，两条定位线之间是安装排水沟的区域，也是安装附加顺水条的依据线。用排水沟瓦时每边定位线距中心线140mm。（2）、顺水条的定位与布置顺水条的中心间距不超过预埋钢筋间距，垂直于屋面xxxxxxxxxx集团有限公司屋面验收基层测量顺水条安装挂瓦条安装屋面瓦安装节点处理43xxxxxxx项目屋面瓦安装专项施工方案檐口均匀排列。（3）、挂瓦条的定位与布置确定挂瓦条间距E：N=取[（L-340）/420-最小搭接长度]的整数部分E=（L-340）/nn+1为挂瓦条数量，E为挂瓦条间距，L为屋面斜坡长度。（4）、瓦片长度为420mm，滚压平板瓦，尺寸为420*330mm。当22.5°<屋面坡度<90°时，最小搭接长度取50mm。（5）放线顺序：①距正屋脊轮廓线向下20mm弹一平行屋脊的平行线，是确定最上端的一排挂瓦条的位置。②从屋檐往上弹出一条平行于檐口边的...
