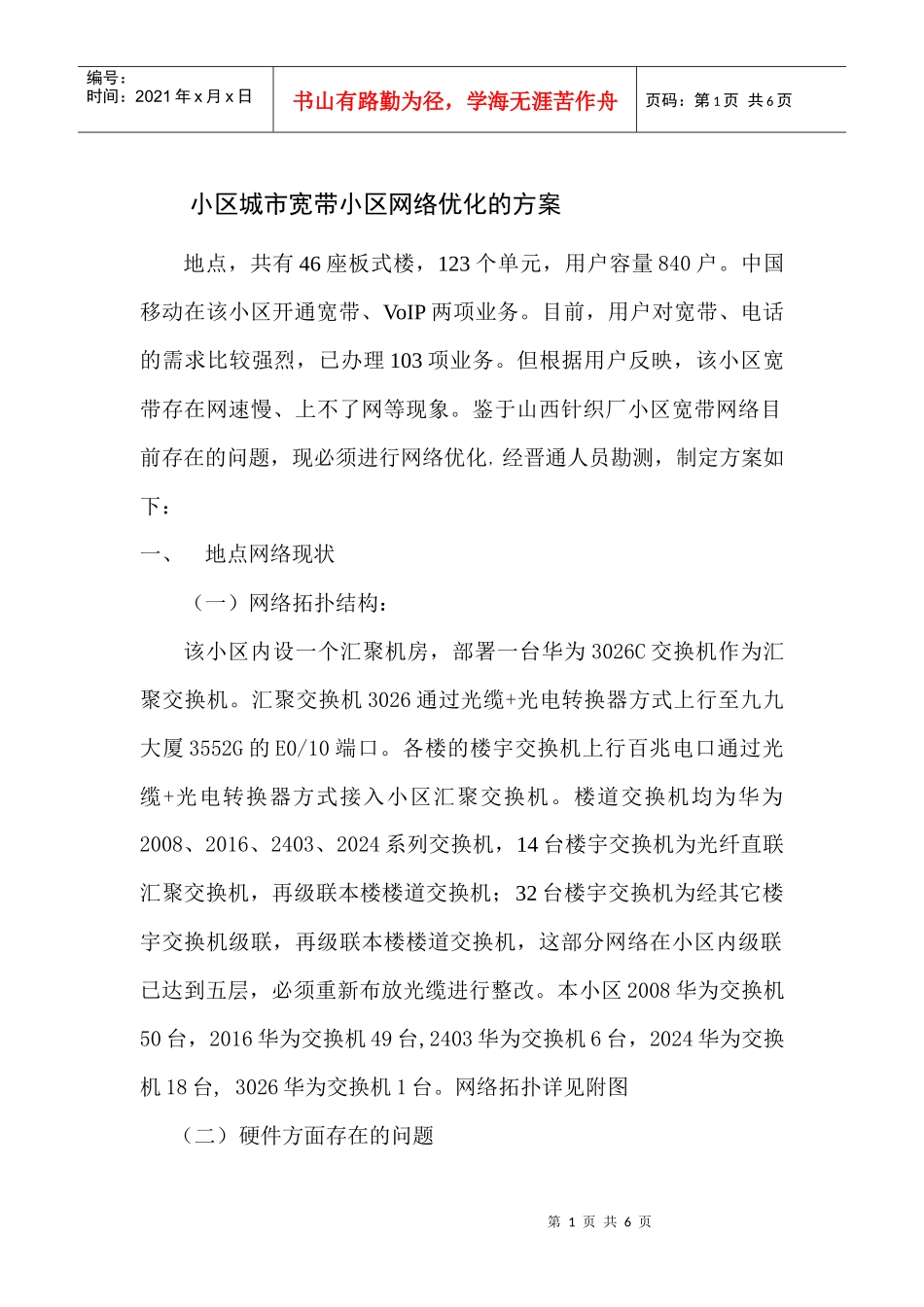

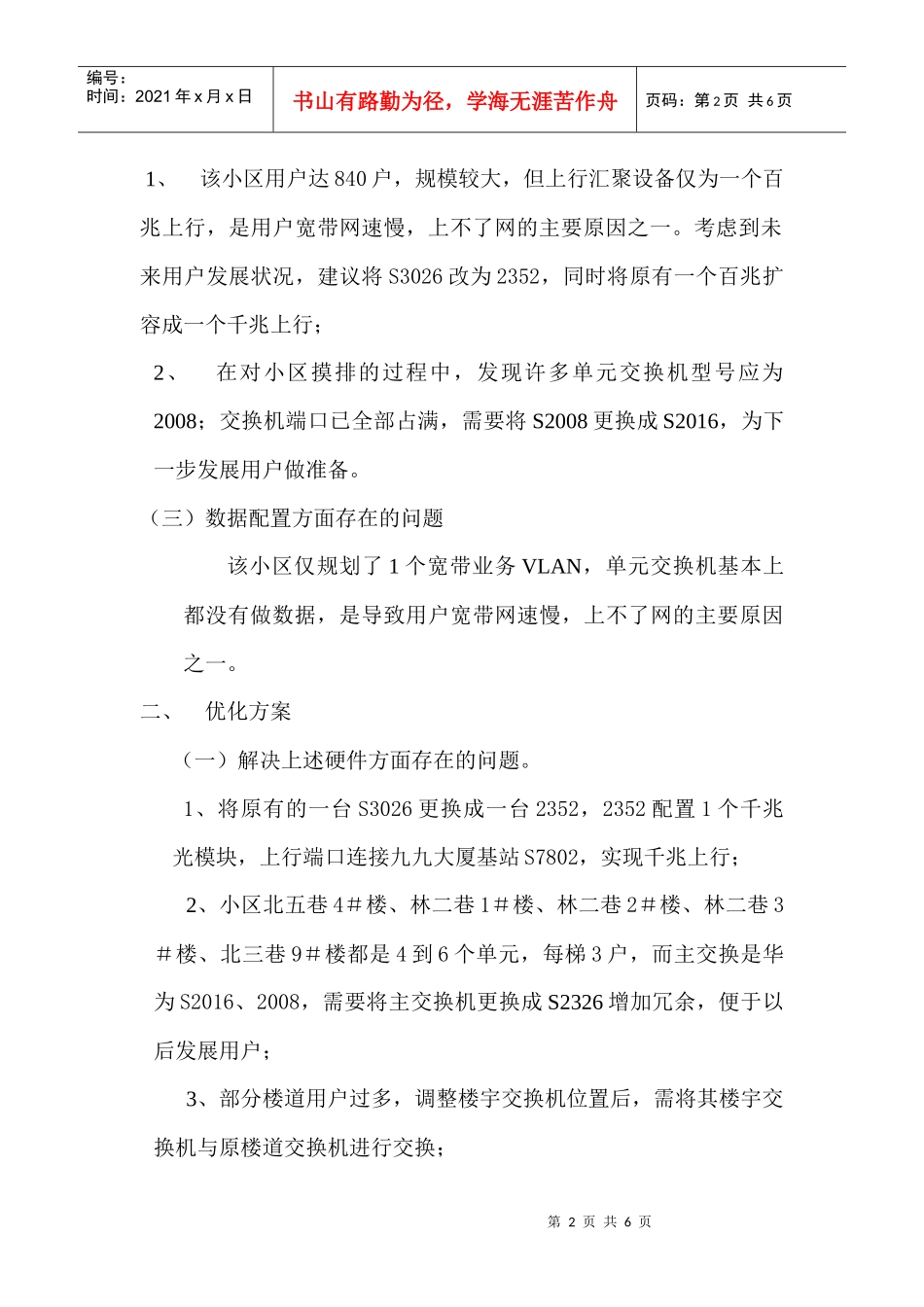

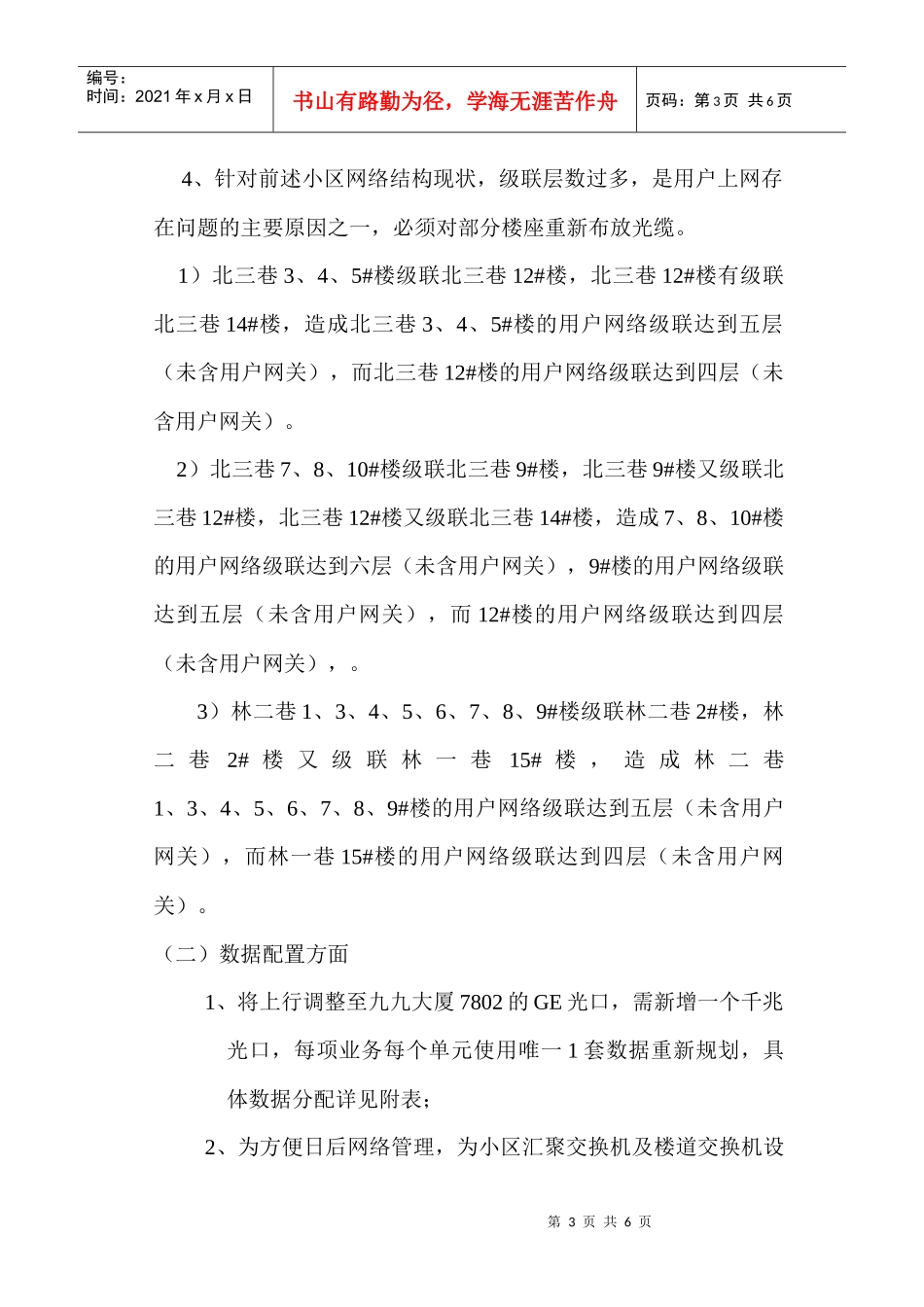

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页小区城市宽带小区网络优化的方案地点，共有46座板式楼，123个单元，用户容量840户。中国移动在该小区开通宽带、VoIP两项业务。目前，用户对宽带、电话的需求比较强烈，已办理103项业务。但根据用户反映，该小区宽带存在网速慢、上不了网等现象。鉴于山西针织厂小区宽带网络目前存在的问题，现必须进行网络优化，经晋通人员勘测，制定方案如下：一、地点网络现状（一）网络拓扑结构：该小区内设一个汇聚机房，部署一台华为3026C交换机作为汇聚交换机。汇聚交换机3026通过光缆+光电转换器方式上行至九九大厦3552G的E0/10端口。各楼的楼宇交换机上行百兆电口通过光缆+光电转换器方式接入小区汇聚交换机。楼道交换机均为华为2008、2016、2403、2024系列交换机，14台楼宇交换机为光纤直联汇聚交换机，再级联本楼楼道交换机；32台楼宇交换机为经其它楼宇交换机级联，再级联本楼楼道交换机，这部分网络在小区内级联已达到五层，必须重新布放光缆进行整改。本小区2008华为交换机50台，2016华为交换机49台,2403华为交换机6台，2024华为交换机18台,3026华为交换机1台。网络拓扑详见附图（二）硬件方面存在的问题第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页1、该小区用户达840户，规模较大，但上行汇聚设备仅为一个百兆上行，是用户宽带网速慢，上不了网的主要原因之一。考虑到未来用户发展状况，建议将S3026改为2352，同时将原有一个百兆扩容成一个千兆上行；2、在对小区摸排的过程中，发现许多单元交换机型号应为2008；交换机端口已全部占满，需要将S2008更换成S2016，为下一步发展用户做准备。（三）数据配置方面存在的问题该小区仅规划了1个宽带业务VLAN，单元交换机基本上都没有做数据，是导致用户宽带网速慢，上不了网的主要原因之一。二、优化方案（一）解决上述硬件方面存在的问题。1、将原有的一台S3026更换成一台2352，2352配置1个千兆光模块，上行端口连接九九大厦基站S7802，实现千兆上行；2、小区北五巷4＃楼、林二巷1＃楼、林二巷2＃楼、林二巷3＃楼、北三巷9＃楼都是4到6个单元，每梯3户，而主交换是华为S2016、2008，需要将主交换机更换成S2326增加冗余，便于以后发展用户；3、部分楼道用户过多，调整楼宇交换机位置后，需将其楼宇交换机与原楼道交换机进行交换；第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页4、针对前述小区网络结构现状，级联层数过多，是用户上网存在问题的主要原因之一，必须对部分楼座重新布放光缆。1）北三巷3、4、5#楼级联北三巷12#楼，北三巷12#楼有级联北三巷14#楼，造成北三巷3、4、5#楼的用户网络级联达到五层（未含用户网关），而北三巷12#楼的用户网络级联达到四层（未含用户网关）。2）北三巷7、8、10#楼级联北三巷9#楼，北三巷9#楼又级联北三巷12#楼，北三巷12#楼又级联北三巷14#楼，造成7、8、10#楼的用户网络级联达到六层（未含用户网关），9#楼的用户网络级联达到五层（未含用户网关），而12#楼的用户网络级联达到四层（未含用户网关），。3）林二巷1、3、4、5、6、7、8、9#楼级联林二巷2#楼，林二巷2#楼又级联林一巷15#楼，造成林二巷1、3、4、5、6、7、8、9#楼的用户网络级联达到五层（未含用户网关），而林一巷15#楼的用户网络级联达到四层（未含用户网关）。（二）数据配置方面1、将上行调整至九九大厦7802的GE光口，需新增一个千兆光口，每项业务每个单元使用唯一1套数据重新规划，具体数据分配详见附表；2、为方便日后网络管理，为小区汇聚交换机及楼道交换机设第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页置网管IP地址。三、具体安排1、该项优化工程共计124台交换机，为减少中断用户时长，目前使用百兆光纤不中断的情况下，调试通另外一个千兆，逐步进行交换机割接，数据整改集中在三天完成，用户家中网关数据根据用户情况在七天内完成；2、数据优化后，宽带用户和电话用户需要在BAS端做强制...
