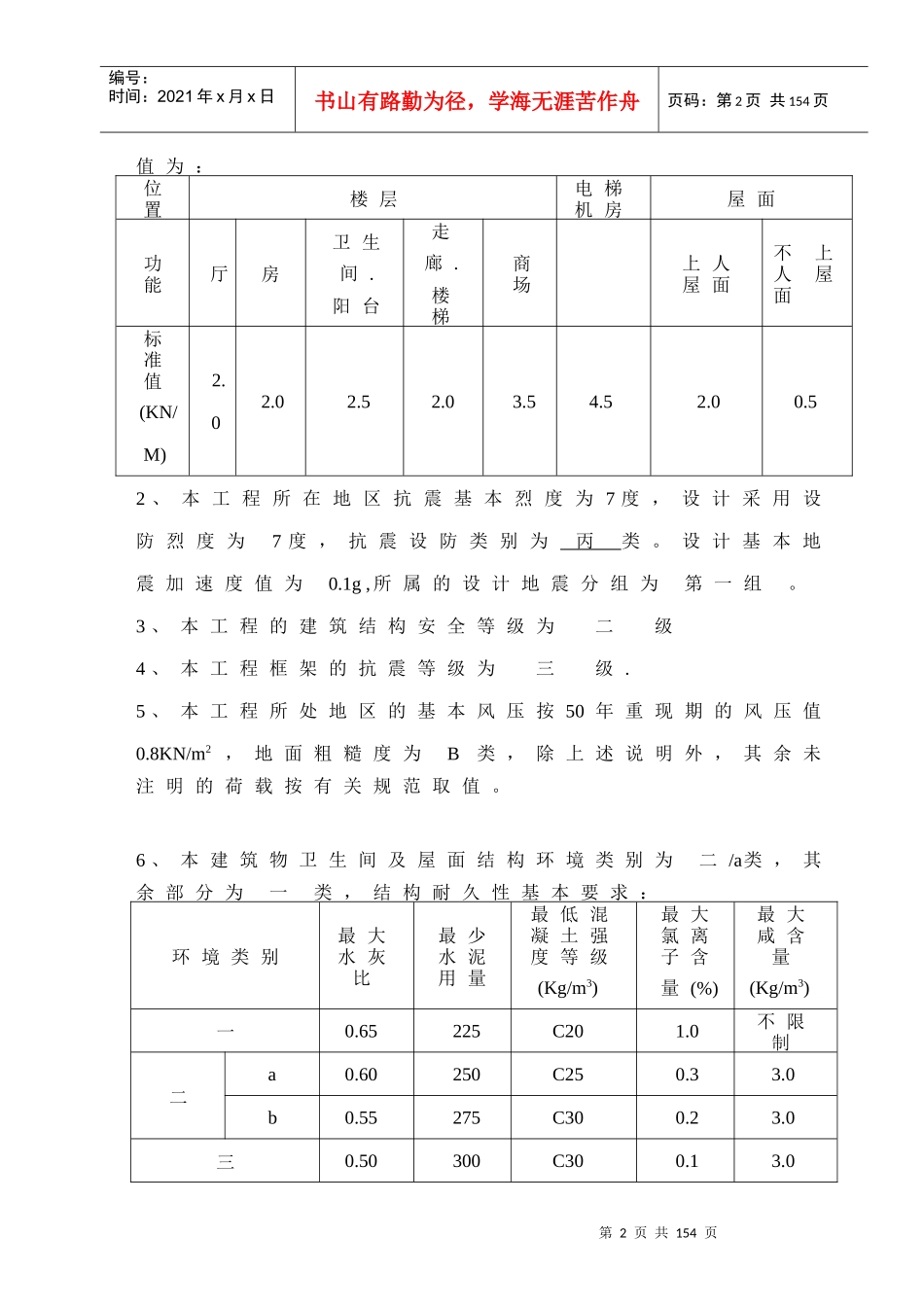

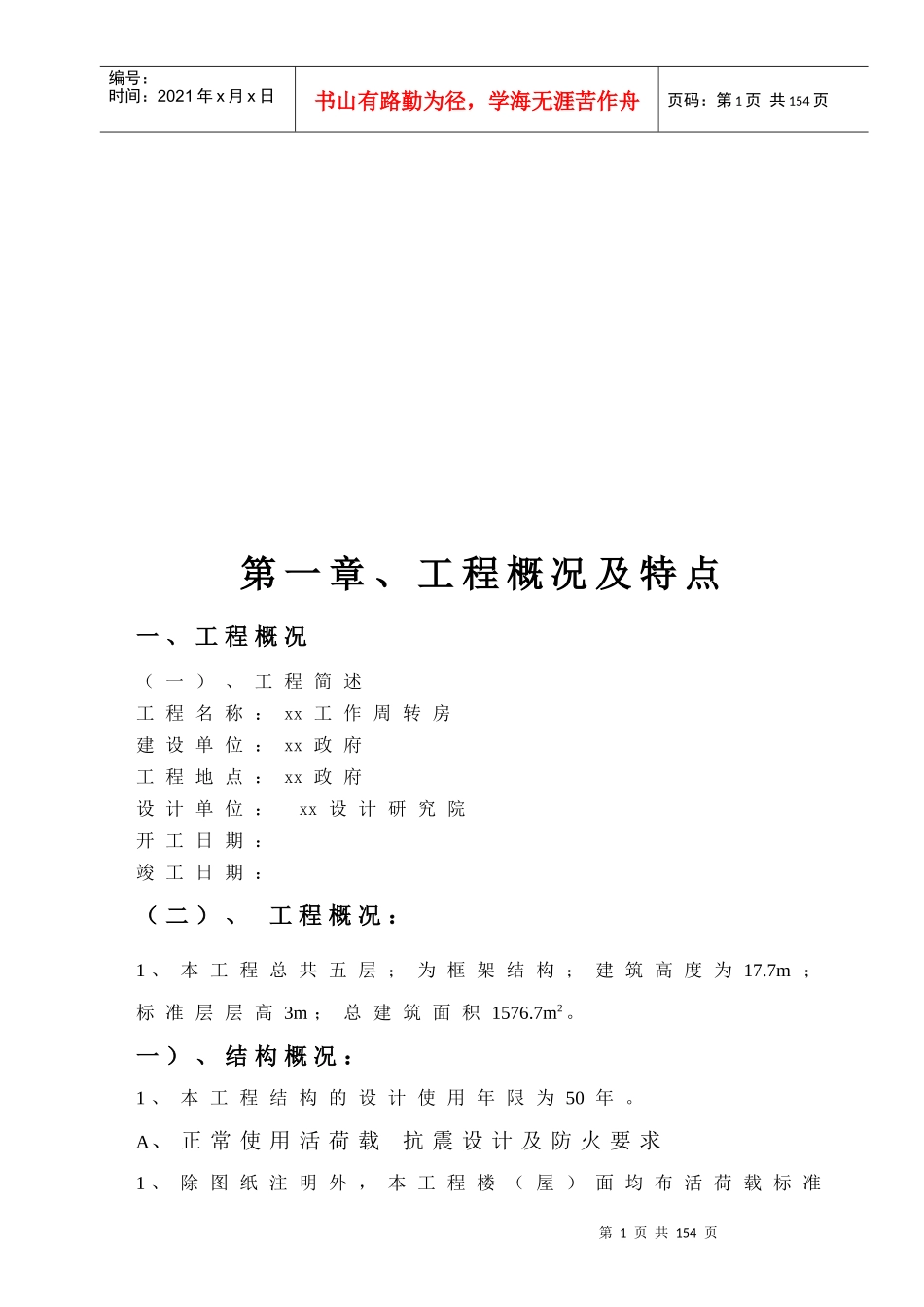

第1页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共154页第一章、工程概况及特点一、工程概况（一）、工程简述工程名称：xx工作周转房建设单位：xx政府工程地点：xx政府设计单位：xx设计研究院开工日期：竣工日期：（二）、工程概况：1、本工程总共五层；为框架结构；建筑高度为17.7m；标准层层高3m；总建筑面积1576.7m2。一）、结构概况：1、本工程结构的设计使用年限为50年。A、正常使用活荷载抗震设计及防火要求1、除图纸注明外，本工程楼（屋）面均布活荷载标准第2页共154页第1页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共154页值为：位置楼层电梯机房屋面功能厅房卫生间.阳台走廊.楼梯商场上人屋面不上人屋面标准值(KN/M)2.02.02.52.03.54.52.00.52、本工程所在地区抗震基本烈度为7度，设计采用设防烈度为7度，抗震设防类别为丙类。设计基本地震加速度值为0.1g,所属的设计地震分组为第一组。3、本工程的建筑结构安全等级为二级4、本工程框架的抗震等级为三级.5、本工程所处地区的基本风压按50年重现期的风压值0.8KN/m2，地面粗糙度为B类，除上述说明外，其余未注明的荷载按有关规范取值。6、本建筑物卫生间及屋面结构环境类别为二/a类，其余部分为一类，结构耐久性基本要求：环境类别最大水灰比最少水泥用量最低混凝土强度等级(Kg/m3)最大氯离子含量(%)最大咸含量(Kg/m3)一0.65225C201.0不限制二a0.60250C250.33.0b0.55275C300.23.0三0.50300C300.13.0第3页共154页第2页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共154页7、本建筑物耐火等级为一级，结构构件纵向受力钢筋的混凝土保护层厚度：环境类别板，墙，侧壁梁柱基础备注C50C50C50有垫层无垫层一2015153025253030304070二a—2020—3030—30304070b—2020—3030—35304070三—2025—4035—40354070B、地基基础部分1、桩基础①本工程的场地类别为11类。②本工程采用载体桩，对桩基的要求及桩身材料构造另详图结施。2、浇筑基础梁（或筏板）应连续施工，确要设置施工缝时，应与监理他设计单位共同研究处理。3、基坑大开挖时，应采取有效措施确保边坡稳定；人工降低地下水时，要严格控制降水速率，并采取有效措施，防止在施工过程中产生的对周围环境，周围建筑物及市政设施的不利影响。4、基础施工时，若发现地质情况与设计要求或与地质资料不符，必须通知设计人员和地质勘探人共同研究处理。第4页共154页第3页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共154页C、钢筋混凝土结构部分1、钢材特性：HPB235(Φ)fy=210，HRB335(Φ)fy=300HRB400(Φ)fy=360，RPB400(Φ)fy=3602、现浇结构同一截面钢筋的锚固长度及搭接长度：≤C20C25C30C35≥C40≤C20C25C30C35≥C40HPB235(Φ)一、二级36d30d28d24d23d43d36d34d29d28d三级33d27d25d22d21d40d32d30d26d25d四级31d26d24d21d20d37d31d29d25d24dHRB335(Φ)一、二级44d(48d)38d(42d)33d(36d)31d(34d)29d(32d)53d46d40d37d35d三级40d(44d)35d(39d)31d(34d)28d(31d)26d(29d)48d42d37d34d31d四级38d(42d)33d(36d)29d(32d)27d(30d)25d(28d)46d40d35d32d30dHRB400(Φ)一、二级53d(58d)46d(51d)40d(44d)37d(41d)35d(39d)64d55d48d44d42d三级48d(53d42d(46d37d(4134d(3732d(35d58d504441d38d第5页共154页第4页共154页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共154页))d)d))dd四级46d(51d)40d(44d)35d(39d)32d(35d)30d(33d)55d48d42d38d36dRRB400(ΦR)一、二级53d(58d)46d(51d)40d(44d)37d(41d)35d(39d)64d55d48d44d42d三级48d(53d)42d(46d)37d(41d)34d(37d)32d(35d)58d50d44d31d38d四级46d(51d)40d(44d)35d(39d)32d(35d)30d(33d)55d48d42d38d36d注1、本表Lae,Lle值为实际长度，当同一截面的搭接长度Lle＞25%且＜50%时，表中Lle数值乘以系数1.17。2、短号内数字为钢筋直径大于25mm时的锚固长度。3、非抗震结构的锚固长度和搭接长度取值同四级抗震结构。4、搭接区域内受力钢筋接头面积的容...
