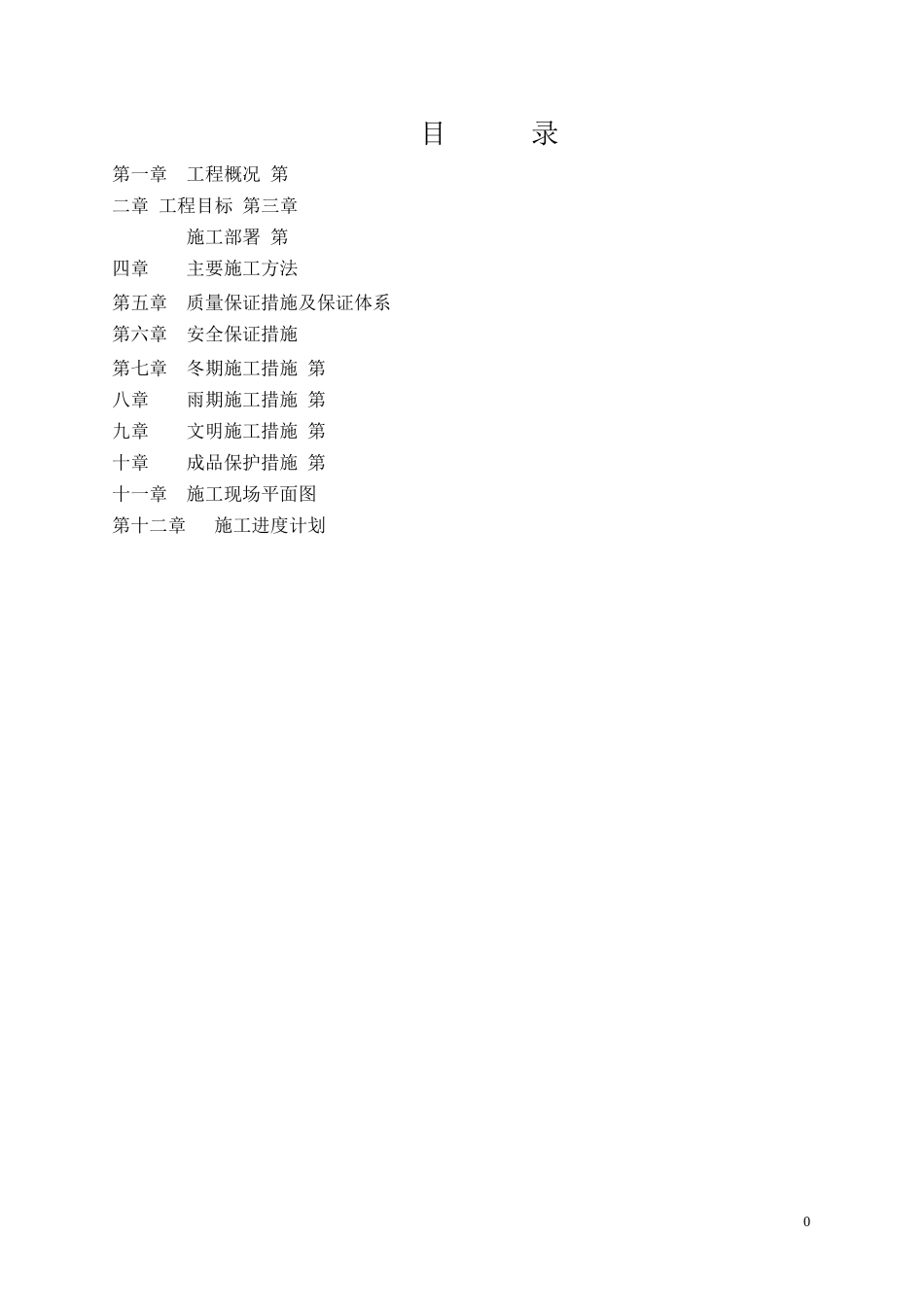

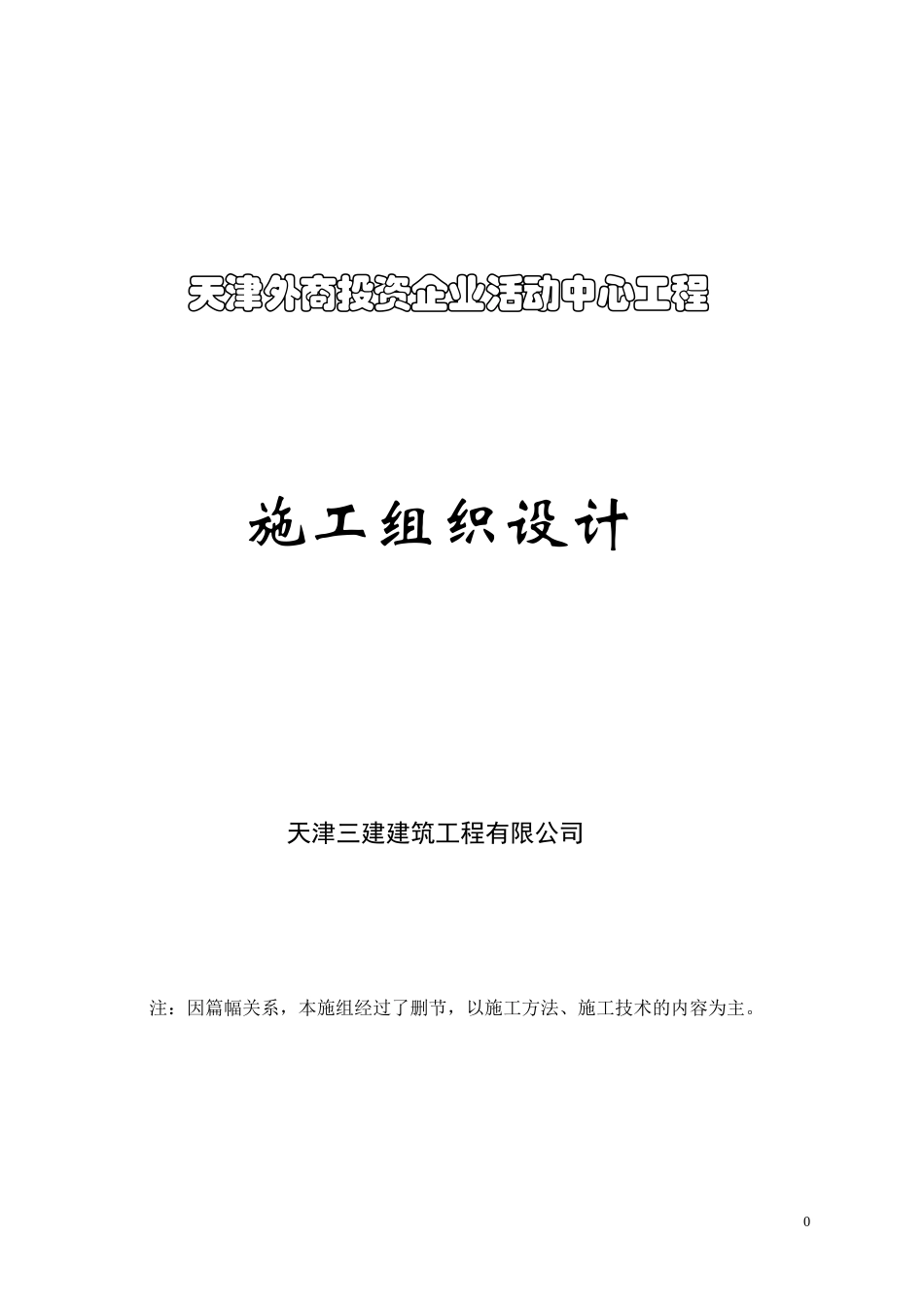

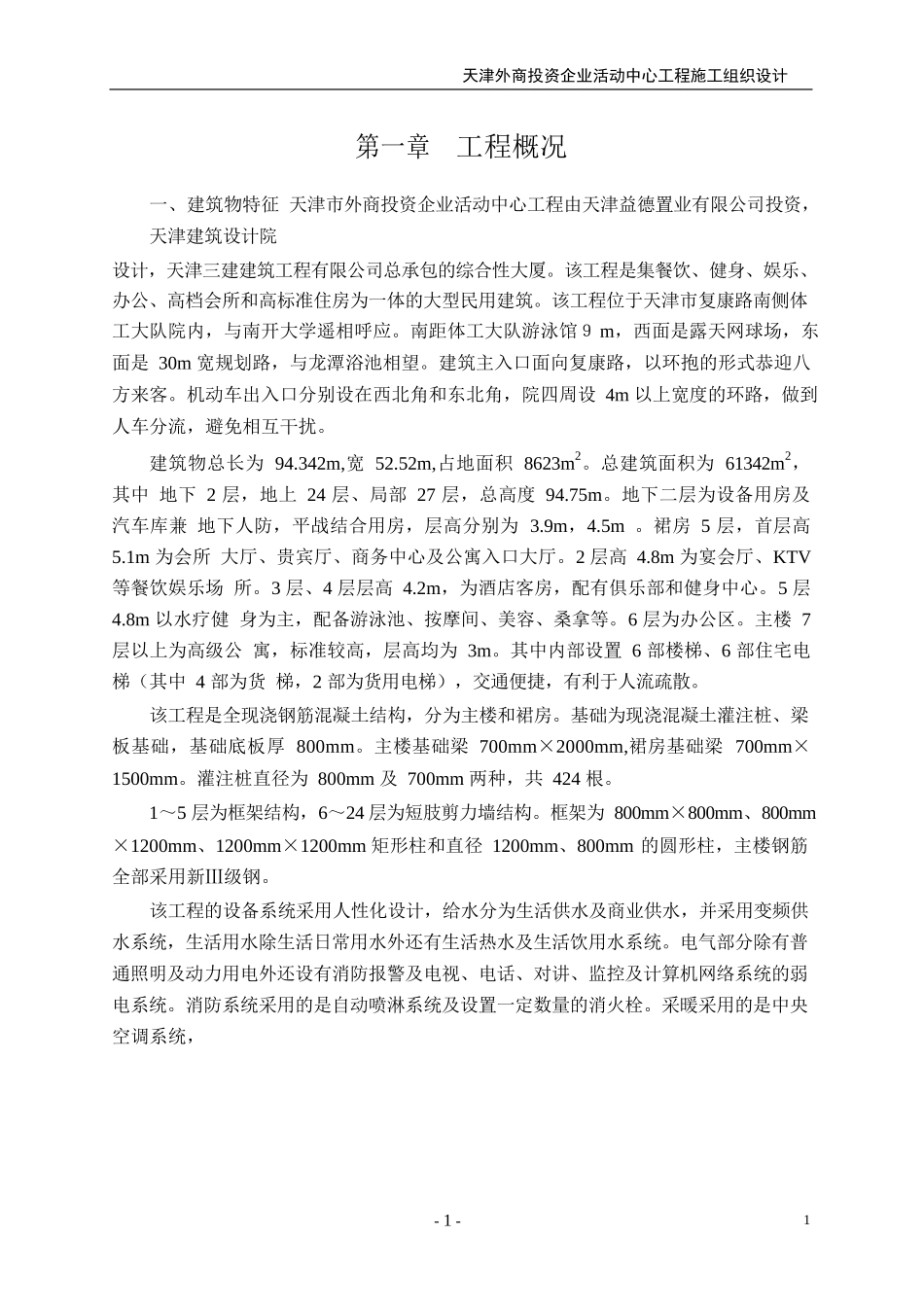

0天津外商投资企业活动中心工程施工组织设计天津三建建筑工程有限公司注：因篇幅关系，本施组经过了删节，以施工方法、施工技术的内容为主。0目录第一章工程概况第二章工程目标第三章施工部署第四章主要施工方法第五章质量保证措施及保证体系第六章安全保证措施第七章冬期施工措施第八章雨期施工措施第九章文明施工措施第十章成品保护措施第十一章施工现场平面图第十二章施工进度计划天津外商投资企业活动中心工程施工组织设计-1-1第一章工程概况一、建筑物特征天津市外商投资企业活动中心工程由天津益德置业有限公司投资，天津建筑设计院设计，天津三建建筑工程有限公司总承包的综合性大厦。该工程是集餐饮、健身、娱乐、办公、高档会所和高标准住房为一体的大型民用建筑。该工程位于天津市复康路南侧体工大队院内，与南开大学遥相呼应。南距体工大队游泳馆９m，西面是露天网球场，东面是30m宽规划路，与龙潭浴池相望。建筑主入口面向复康路，以环抱的形式恭迎八方来客。机动车出入口分别设在西北角和东北角，院四周设4m以上宽度的环路，做到人车分流，避免相互干扰。建筑物总长为94.342m,宽52.52m,占地面积8623m2。总建筑面积为61342m2，其中地下2层，地上24层、局部27层，总高度94.75m。地下二层为设备用房及汽车库兼地下人防，平战结合用房，层高分别为3.9m，4.5m。裙房5层，首层高5.1m为会所大厅、贵宾厅、商务中心及公寓入口大厅。2层高4.8m为宴会厅、KTV等餐饮娱乐场所。3层、4层层高4.2m，为酒店客房，配有俱乐部和健身中心。5层4.8m以水疗健身为主，配备游泳池、按摩间、美容、桑拿等。6层为办公区。主楼7层以上为高级公寓，标准较高，层高均为3m。其中内部设置6部楼梯、6部住宅电梯（其中4部为货梯，2部为货用电梯），交通便捷，有利于人流疏散。该工程是全现浇钢筋混凝土结构，分为主楼和裙房。基础为现浇混凝土灌注桩、梁板基础，基础底板厚800mm。主楼基础梁700mm×2000mm,裙房基础梁700mm×1500mm。灌注桩直径为800mm及700mm两种，共424根。1～5层为框架结构，6～24层为短肢剪力墙结构。框架为800mm×800mm、800mm×1200mm、1200mm×1200mm矩形柱和直径1200mm、800mm的圆形柱，主楼钢筋全部采用新Ⅲ级钢。该工程的设备系统采用人性化设计，给水分为生活供水及商业供水，并采用变频供水系统，生活用水除生活日常用水外还有生活热水及生活饮用水系统。电气部分除有普通照明及动力用电外还设有消防报警及电视、电话、对讲、监控及计算机网络系统的弱电系统。消防系统采用的是自动喷淋系统及设置一定数量的消火栓。采暖采用的是中央空调系统，-2-2天津外商投资企业活动中心工程施工组织设计该工程主楼、裙房1～5层为精装修，地面有花岗石地面、陶瓷锦砖地面、木地板、地毯等。墙面有柚木拼板墙面、砂岩墙面、裱糊墙纸、乳胶漆墙面、石材湿贴、装饰墙布、钢化玻璃隔断、铝合金墙面饰面板等。吊顶有轻钢龙骨吊顶、铝扣板吊顶、矿棉吸音板等。主楼6～24层为一般装修。屋面保温层采用泡沫挤塑板，防水层采用改性沥青卷材防水层。附楼屋顶为平板型单体正放四角锥螺栓球及球壳节点网架，球壳屋面为夹胶中空玻璃，平板部分屋面为彩色EPS夹芯复合板。该工程的外檐采用干挂石材、涂料墙面及铝合金单反镀膜玻璃幕墙。建筑外檐采用新古典处理方法，使立面格调典雅、稳重大方。裙楼幽雅挺拔的陶立克廊柱，丰富的线条、色彩柔和淡雅的石材饰面，体现出温馨明快的特色。特别是会馆入口顶部的球形玻璃厅，是对古罗马穹顶的新的解读。入夜时分，内外灯光交相辉映，成为中环线上一颗明珠。二、现场环境1.距复康路游泳馆很近，槽边距游泳馆仅2.5m，游泳馆是简易建筑，是人群集中的公共场所，要求游泳馆绝对不能位移。而本工程基槽深达10.4m，基坑支护难度大。2.靠复康路一侧，距人行道只2m距离，复康路边有煤气管道、上下水管道、供电电缆、通讯电缆等，距槽边仅1.5m。3.由于现场场地狭小，工具、材料运输车不能直接进入施工现场，人工倒运的工作量大，给工程施工带来了很大的难度。4.由于本工程工期非常紧张，需连续施工，特别是地下抗渗自防水结构及上层主体结构需昼夜不停，必须办理好各...
