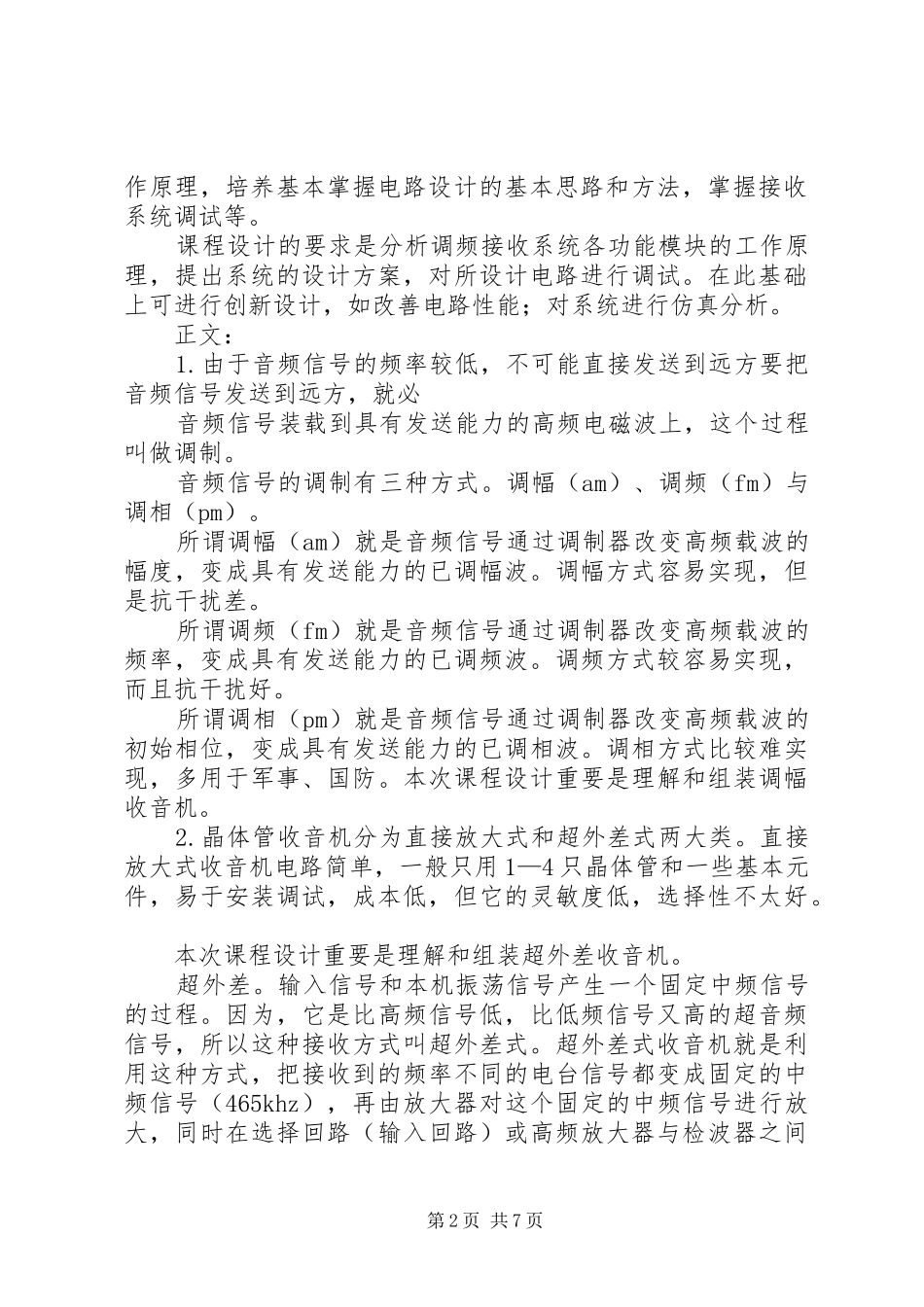

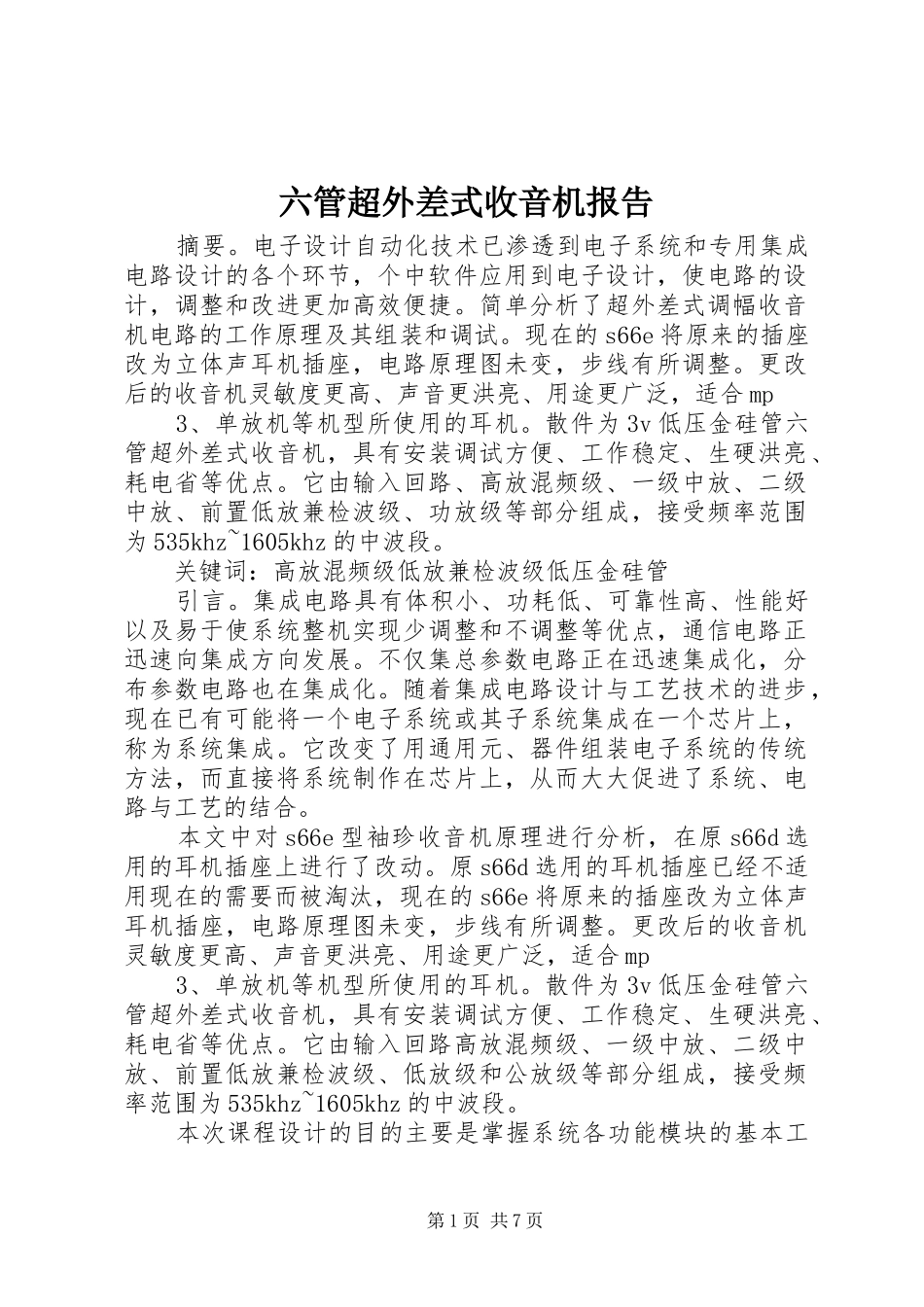

六管超外差式收音机报告摘要。电子设计自动化技术已渗透到电子系统和专用集成电路设计的各个环节，个中软件应用到电子设计，使电路的设计，调整和改进更加高效便捷。简单分析了超外差式调幅收音机电路的工作原理及其组装和调试。现在的s66e将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合mp3、单放机等机型所使用的耳机。散件为3v低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。它由输入回路、高放混频级、一级中放、二级中放、前置低放兼检波级、功放级等部分组成，接受频率范围为535khz~1605khz的中波段。关键词：高放混频级低放兼检波级低压金硅管引言。集成电路具有体积小、功耗低、可靠性高、性能好以及易于使系统整机实现少调整和不调整等优点，通信电路正迅速向集成方向发展。不仅集总参数电路正在迅速集成化，分布参数电路也在集成化。随着集成电路设计与工艺技术的进步，现在已有可能将一个电子系统或其子系统集成在一个芯片上，称为系统集成。它改变了用通用元、器件组装电子系统的传统方法，而直接将系统制作在芯片上，从而大大促进了系统、电路与工艺的结合。本文中对s66e型袖珍收音机原理进行分析，在原s66d选用的耳机插座上进行了改动。原s66d选用的耳机插座已经不适用现在的需要而被淘汰，现在的s66e将原来的插座改为立体声耳机插座，电路原理图未变，步线有所调整。更改后的收音机灵敏度更高、声音更洪亮、用途更广泛，适合mp3、单放机等机型所使用的耳机。散件为3v低压金硅管六管超外差式收音机，具有安装调试方便、工作稳定、生硬洪亮、耗电省等优点。它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和公放级等部分组成，接受频率范围为535khz~1605khz的中波段。本次课程设计的目的主要是掌握系统各功能模块的基本工第1页共7页作原理，培养基本掌握电路设计的基本思路和方法，掌握接收系统调试等。课程设计的要求是分析调频接收系统各功能模块的工作原理，提出系统的设计方案，对所设计电路进行调试。在此基础上可进行创新设计，如改善电路性能；对系统进行仿真分析。正文：1.由于音频信号的频率较低，不可能直接发送到远方要把音频信号发送到远方，就必音频信号装载到具有发送能力的高频电磁波上，这个过程叫做调制。音频信号的调制有三种方式。调幅（am）、调频（fm）与调相（pm）。所谓调幅（am）就是音频信号通过调制器改变高频载波的幅度，变成具有发送能力的已调幅波。调幅方式容易实现，但是抗干扰差。所谓调频（fm）就是音频信号通过调制器改变高频载波的频率，变成具有发送能力的已调频波。调频方式较容易实现，而且抗干扰好。所谓调相（pm）就是音频信号通过调制器改变高频载波的初始相位，变成具有发送能力的已调相波。调相方式比较难实现，多用于军事、国防。本次课程设计重要是理解和组装调幅收音机。2.晶体管收音机分为直接放大式和超外差式两大类。直接放大式收音机电路简单，一般只用1—4只晶体管和一些基本元件，易于安装调试，成本低，但它的灵敏度低，选择性不太好。本次课程设计重要是理解和组装超外差收音机。超外差。输入信号和本机振荡信号产生一个固定中频信号的过程。因为，它是比高频信号低，比低频信号又高的超音频信号，所以这种接收方式叫超外差式。超外差式收音机就是利用这种方式，把接收到的频率不同的电台信号都变成固定的中频信号（465khz），再由放大器对这个固定的中频信号进行放大，同时在选择回路（输入回路）或高频放大器与检波器之间第2页共7页插入一个变频器及中频放大器。和直接放大式相比较，超外差式收音机具有灵敏度高而工作稳定，选择性好而失真度小等优点，在实际生活中有着广泛的应用。灵敏度是指收音机接收微弱信号的能力；选择性是指接收有用信号抑制无用信号的能力，也就是分隔邻近电台的能力；失真度是指收音机输出信号波形与输入信号波形相比失真的程度。灵敏度、选择性、失真度都是收音机的主要性能指标。将所要收听的电台在调谐电路里调好以后，经过电路本身的作...
