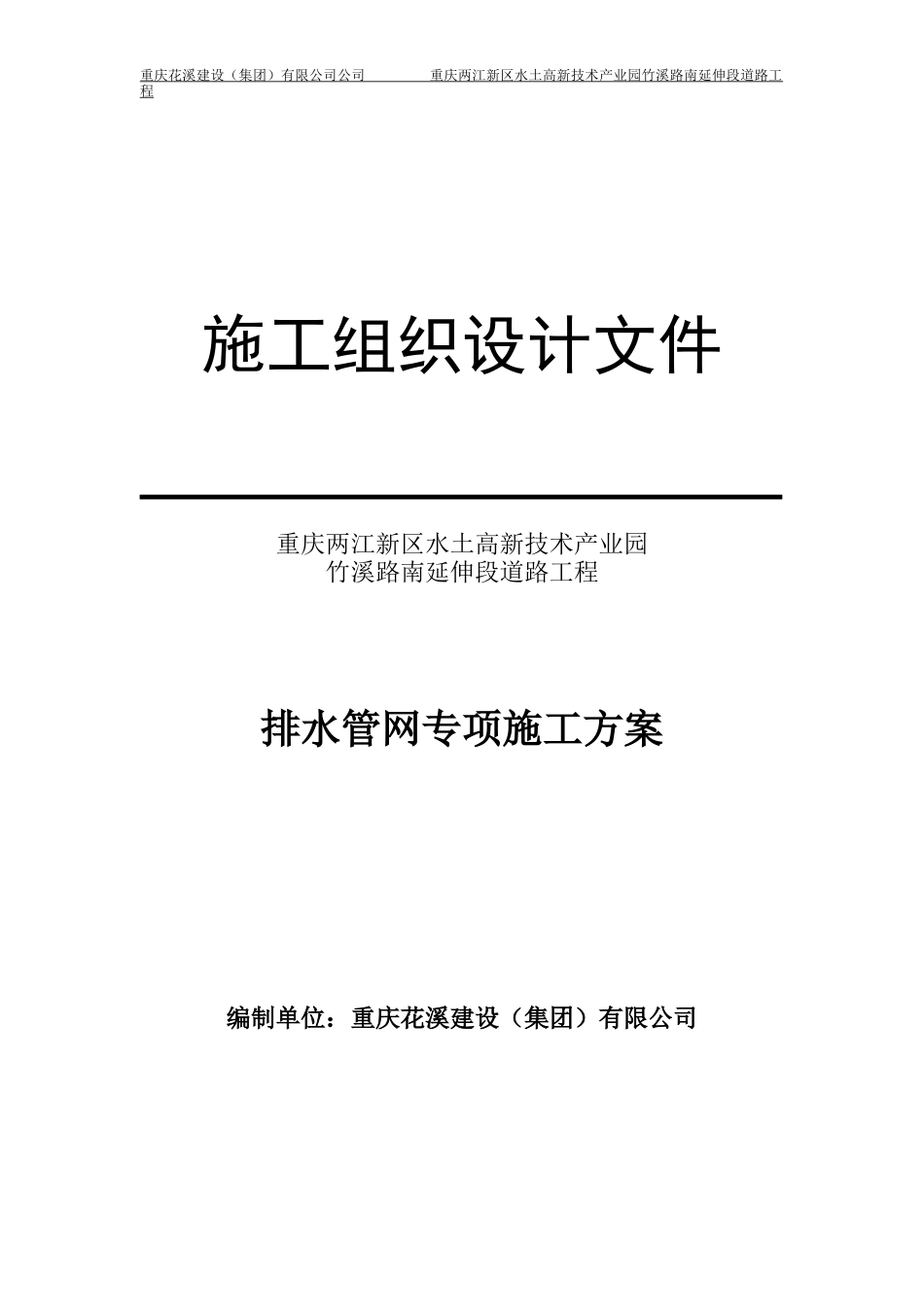

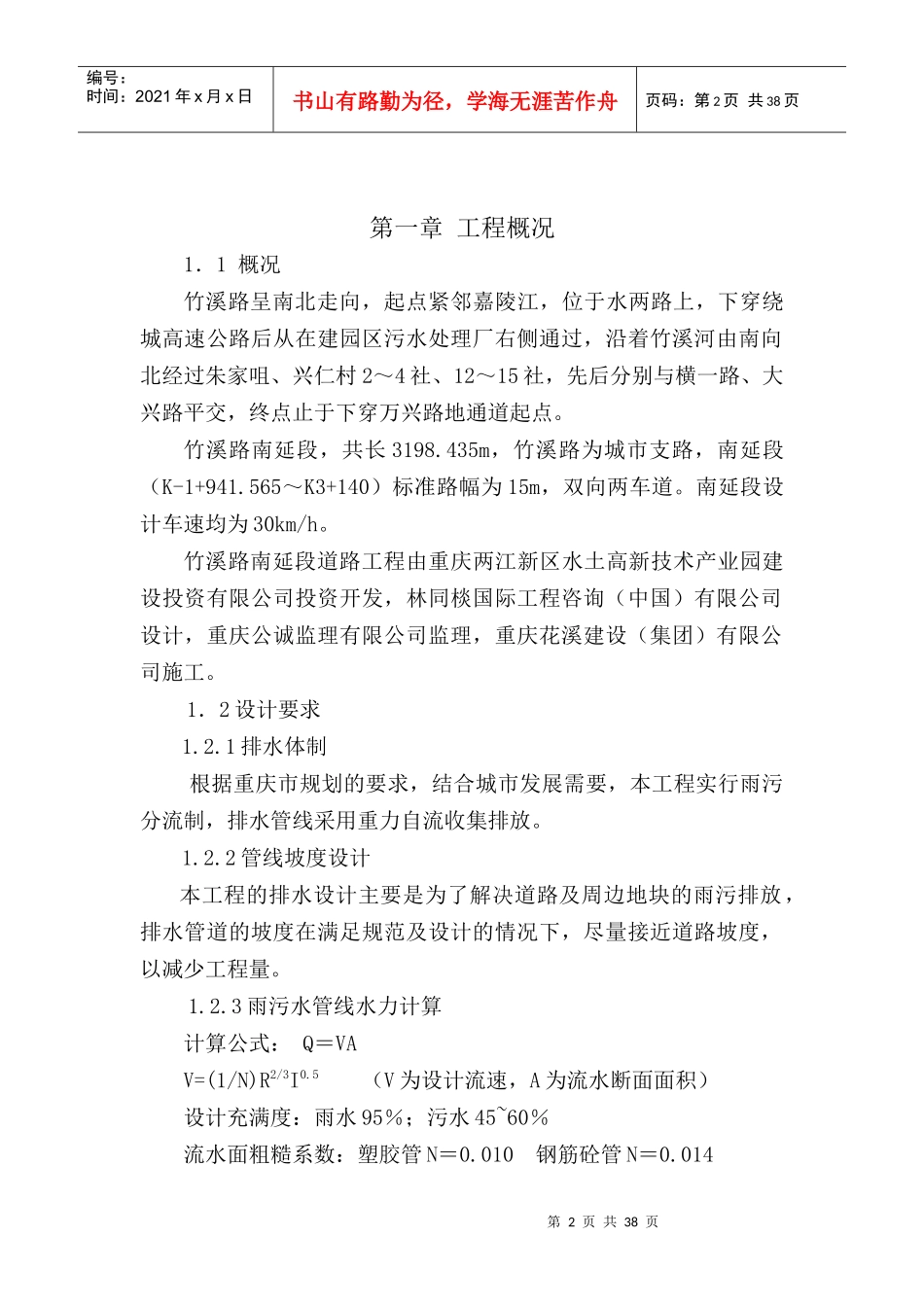

重庆花溪建设（集团）有限公司公司重庆两江新区水土高新技术产业园竹溪路南延伸段道路工程施工组织设计文件重庆两江新区水土高新技术产业园竹溪路南延伸段道路工程排水管网专项施工方案编制单位：重庆花溪建设（集团）有限公司第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页目录第一章工程概况------------------------------2第二章施工组织计划--------------------------10第三章主要施工方法--------------------------14第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页第一章工程概况1．1概况竹溪路呈南北走向，起点紧邻嘉陵江，位于水两路上，下穿绕城高速公路后从在建园区污水处理厂右侧通过，沿着竹溪河由南向北经过朱家咀、兴仁村2～4社、12～15社，先后分别与横一路、大兴路平交，终点止于下穿万兴路地通道起点。竹溪路南延段，共长3198.435m，竹溪路为城市支路，南延段（K-1+941.565～K3+140）标准路幅为15m，双向两车道。南延段设计车速均为30km/h。竹溪路南延段道路工程由重庆两江新区水土高新技术产业园建设投资有限公司投资开发，林同棪国际工程咨询（中国）有限公司设计，重庆公诚监理有限公司监理，重庆花溪建设（集团）有限公司施工。1．2设计要求1.2.1排水体制根据重庆市规划的要求，结合城市发展需要，本工程实行雨污分流制，排水管线采用重力自流收集排放。1.2.2管线坡度设计本工程的排水设计主要是为了解决道路及周边地块的雨污排放，排水管道的坡度在满足规范及设计的情况下，尽量接近道路坡度，以减少工程量。1.2.3雨污水管线水力计算计算公式：Q＝VAV=(1/N)R2/3I0.5（V为设计流速，A为流水断面面积）设计充满度：雨水95％；污水45~60％流水面粗糙系数：塑胶管N＝0.010钢筋砼管N＝0.014第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页V按5m/S控制1.2.4雨水系统(1)雨水量计算：雨水排放量按重庆暴雨强度公式推算：q=2822(1+0.775lgp)/（t+12.8p0.076）0.77设计暴雨重现期3年；综合径流系数：取0.70地面集水时间取5分钟延缓系数取2表4-2南延段雨水管道水力计算表序号计算管段服务面积设计流量过流能力管径坡度流速（hm2）（L/s）（L/s）（mm）（‰）（m/s）1Y9~Y15.201672.312491.14800214.952Y10~Y2930.48152.6518043.82220054.753Y30-3~Y4355.010803.0212502.36180074.914Y44~Y9588.019940.3124928.07240065.515Y96-2~Y11215.33666.196337.321400105.116Y113-1~Y117-1180.538983.8541678.53000102.81注：Y22-1~Y22-2管段为污水厂预留雨水管线，经与污水厂设计单位协调沟通，确定该管段采用管径为d2200雨水管道，部分管道设计流量为污水厂二期用地预留。(2)雨水管道布置雨水管道的布置考虑道路（包括人行道）路面及地块雨水收集的便利性，道路桩号K-1+949.226至K3+140.000段雨水管线沿道路单侧布置于右侧人行道下，距道路路缘石1.0m处，具体布置位置详见《排水管网标准横断面图》。管道坡度尽量与道路坡度一致，以减少工程量。在道路交叉口和现状排水管线接入处设置预留过街雨水管线，道路范围内的现状第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页排水管线大部分予以拆除，设计范围外现状合流排水管线设置截流槽式溢流井，分流后的雨水接入道路新建雨水管线。现状的排水管线均为集中排出口，随着道路两侧地块的开发使用逐渐废弃，远期地块雨污水均摊至道路雨污水管网。竹溪路南延段（桩号桩号K-1+941.565～K3+140.000段）雨水管道布置：结合道路坡向布置，根据地形情况分析，布置管道转输相交道路及接收路面雨水，共设置6个雨水排出口，最终排入竹溪河，如表4-3所示。表4-3南延段雨水管道排出口布置情况表编号道路桩号管径排出口桩号最终出路1K-1+949.226～K0+200d400～d800K-1+949.226排入现状水两路涵洞，最终排入竹溪河2K0+200～K0+740d400～d2200K0+534.87经就近冲沟，排入竹溪河3K0+740～K1+120d400～d1800K0+7504K1+120~K2+500d2400K1+9305K2+500～K3+...
