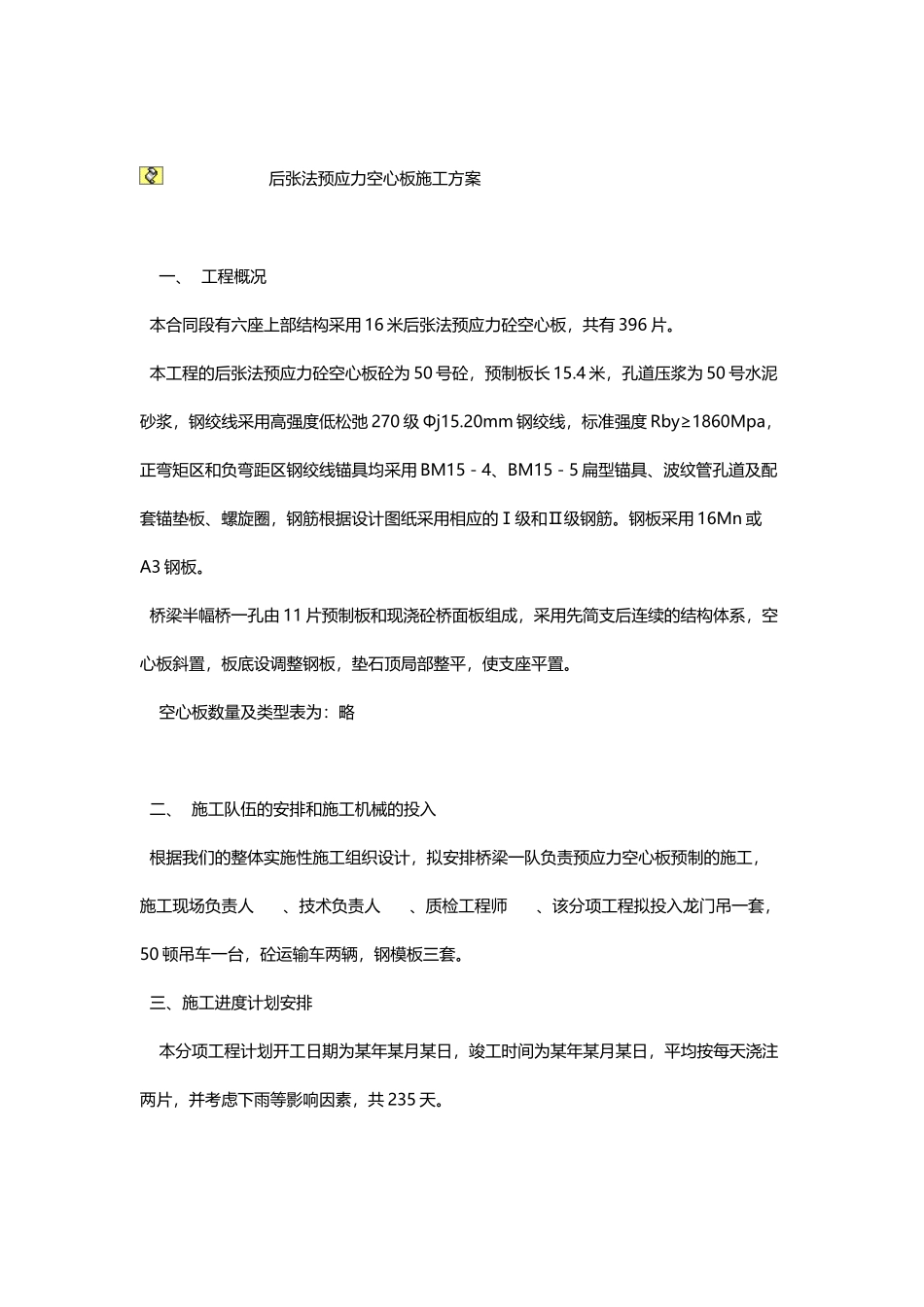

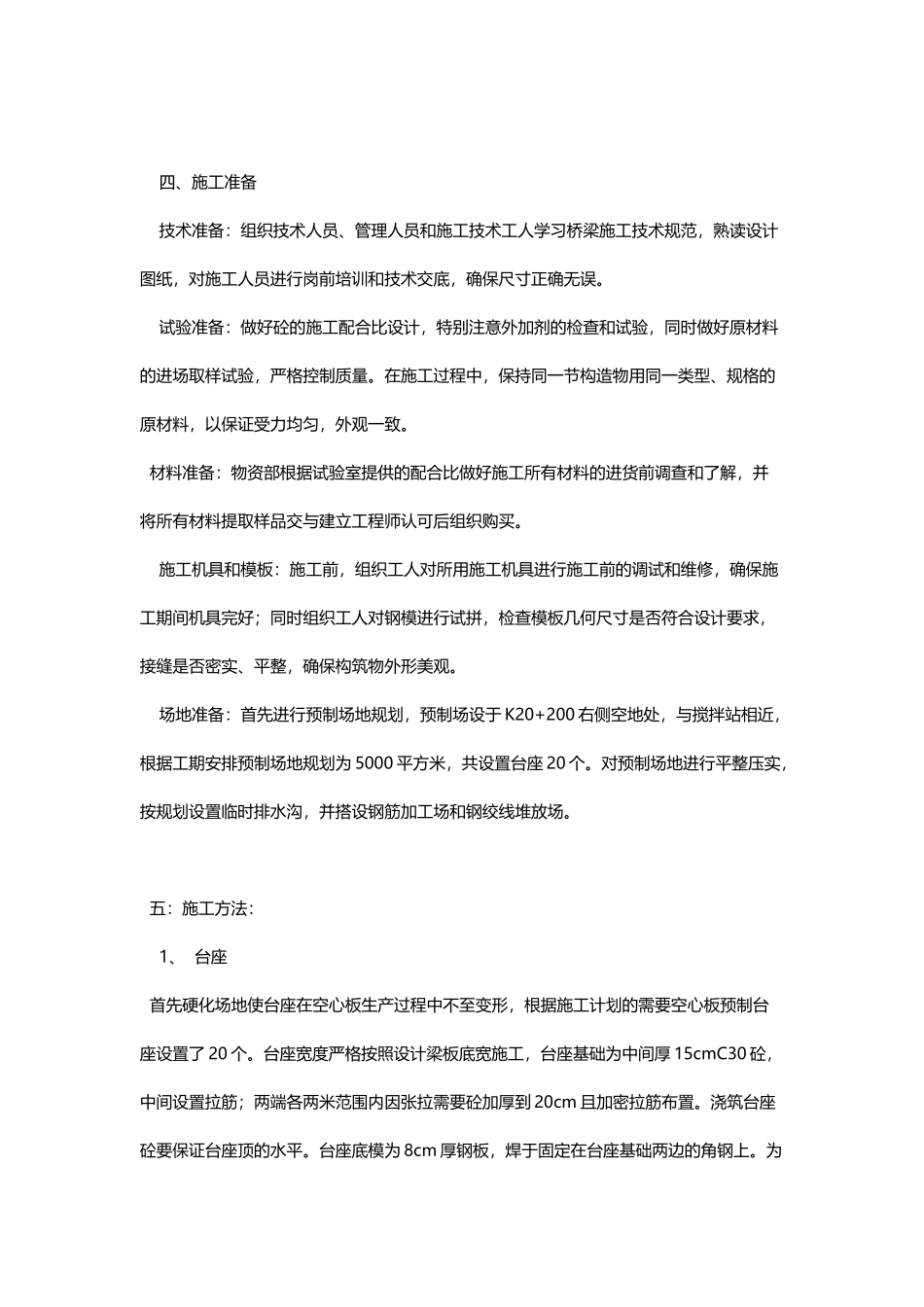

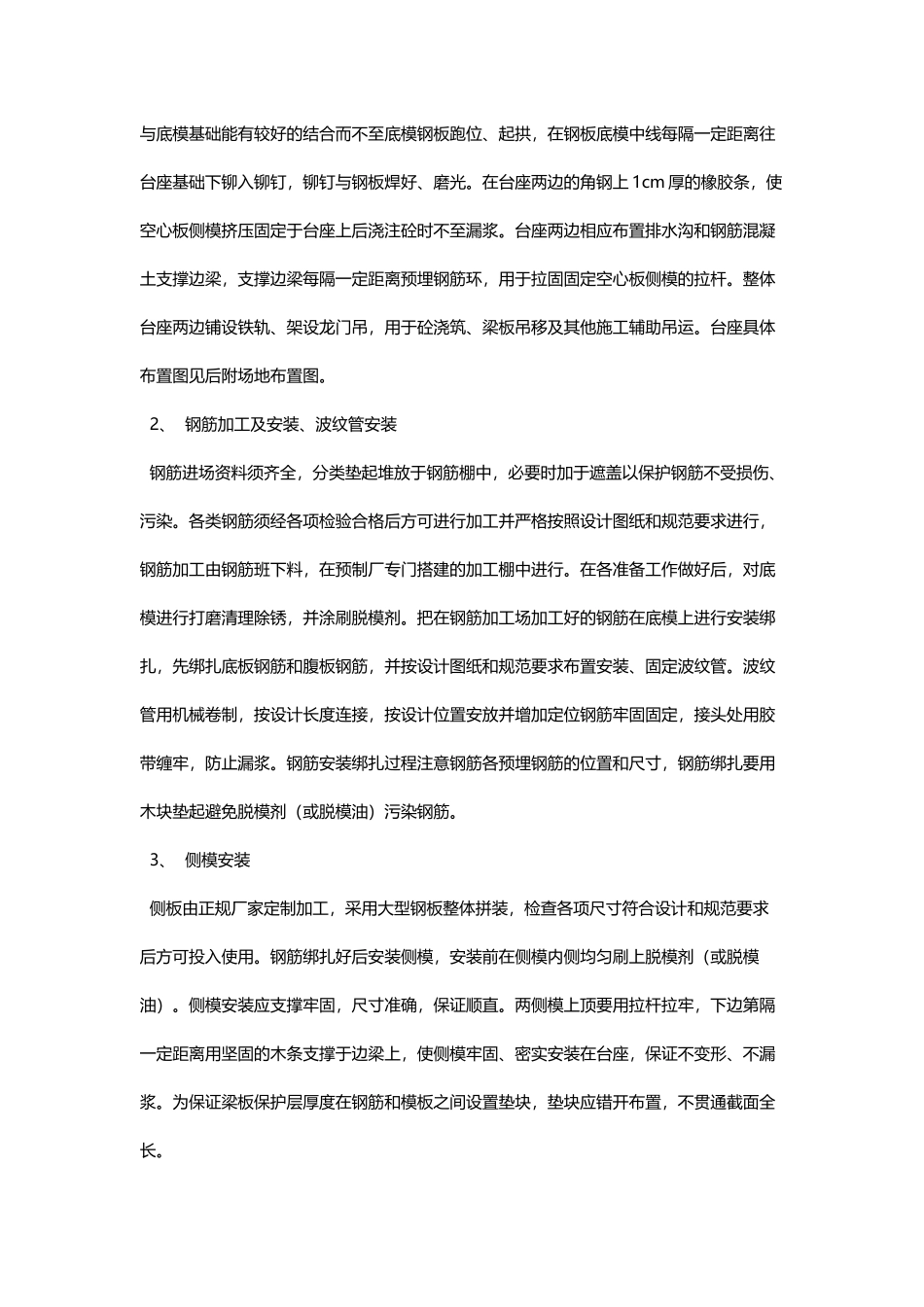

后张法预应力空心板施工方案一、工程概况本合同段有六座上部结构采用16米后张法预应力砼空心板，共有396片。本工程的后张法预应力砼空心板砼为50号砼，预制板长15.4米，孔道压浆为50号水泥砂浆，钢绞线采用高强度低松弛270级Φj15.20mm钢绞线，标准强度Rby≥1860Mpa，正弯矩区和负弯距区钢绞线锚具均采用BM15－4、BM15－5扁型锚具、波纹管孔道及配套锚垫板、螺旋圈，钢筋根据设计图纸采用相应的Ⅰ级和Ⅱ级钢筋。钢板采用16Mn或A3钢板。桥梁半幅桥一孔由11片预制板和现浇砼桥面板组成，采用先简支后连续的结构体系，空心板斜置，板底设调整钢板，垫石顶局部整平，使支座平置。空心板数量及类型表为：略二、施工队伍的安排和施工机械的投入根据我们的整体实施性施工组织设计，拟安排桥梁一队负责预应力空心板预制的施工，施工现场负责人、技术负责人、质检工程师、该分项工程拟投入龙门吊一套，50顿吊车一台，砼运输车两辆，钢模板三套。三、施工进度计划安排本分项工程计划开工日期为某年某月某日，竣工时间为某年某月某日，平均按每天浇注两片，并考虑下雨等影响因素，共235天。四、施工准备技术准备：组织技术人员、管理人员和施工技术工人学习桥梁施工技术规范，熟读设计图纸，对施工人员进行岗前培训和技术交底，确保尺寸正确无误。试验准备：做好砼的施工配合比设计，特别注意外加剂的检查和试验，同时做好原材料的进场取样试验，严格控制质量。在施工过程中，保持同一节构造物用同一类型、规格的原材料，以保证受力均匀，外观一致。材料准备：物资部根据试验室提供的配合比做好施工所有材料的进货前调查和了解，并将所有材料提取样品交与建立工程师认可后组织购买。施工机具和模板：施工前，组织工人对所用施工机具进行施工前的调试和维修，确保施工期间机具完好；同时组织工人对钢模进行试拼，检查模板几何尺寸是否符合设计要求，接缝是否密实、平整，确保构筑物外形美观。场地准备：首先进行预制场地规划，预制场设于K20+200右侧空地处，与搅拌站相近，根据工期安排预制场地规划为5000平方米，共设置台座20个。对预制场地进行平整压实，按规划设置临时排水沟，并搭设钢筋加工场和钢绞线堆放场。五：施工方法：1、台座首先硬化场地使台座在空心板生产过程中不至变形，根据施工计划的需要空心板预制台座设置了20个。台座宽度严格按照设计梁板底宽施工，台座基础为中间厚15cmC30砼，中间设置拉筋；两端各两米范围内因张拉需要砼加厚到20cm且加密拉筋布置。浇筑台座砼要保证台座顶的水平。台座底模为8cm厚钢板，焊于固定在台座基础两边的角钢上。为与底模基础能有较好的结合而不至底模钢板跑位、起拱，在钢板底模中线每隔一定距离往台座基础下铆入铆钉，铆钉与钢板焊好、磨光。在台座两边的角钢上1cm厚的橡胶条，使空心板侧模挤压固定于台座上后浇注砼时不至漏浆。台座两边相应布置排水沟和钢筋混凝土支撑边梁，支撑边梁每隔一定距离预埋钢筋环，用于拉固固定空心板侧模的拉杆。整体台座两边铺设铁轨、架设龙门吊，用于砼浇筑、梁板吊移及其他施工辅助吊运。台座具体布置图见后附场地布置图。2、钢筋加工及安装、波纹管安装钢筋进场资料须齐全，分类垫起堆放于钢筋棚中，必要时加于遮盖以保护钢筋不受损伤、污染。各类钢筋须经各项检验合格后方可进行加工并严格按照设计图纸和规范要求进行，钢筋加工由钢筋班下料，在预制厂专门搭建的加工棚中进行。在各准备工作做好后，对底模进行打磨清理除锈，并涂刷脱模剂。把在钢筋加工场加工好的钢筋在底模上进行安装绑扎，先绑扎底板钢筋和腹板钢筋，并按设计图纸和规范要求布置安装、固定波纹管。波纹管用机械卷制，按设计长度连接，按设计位置安放并增加定位钢筋牢固固定，接头处用胶带缠牢，防止漏浆。钢筋安装绑扎过程注意钢筋各预埋钢筋的位置和尺寸，钢筋绑扎要用木块垫起避免脱模剂（或脱模油）污染钢筋。3、侧模安装侧板由正规厂家定制加工，采用大型钢板整体拼装，检查各项尺寸符合设计和规范要求后方可投入使用。钢筋绑扎好后安装侧模，安装前在侧模内侧均匀刷上脱模剂（或脱模油）。侧模安装应支撑牢固，尺寸准确，保证顺直。...
