图文说明看起来很简单的基座模具设计VIP免费

图文说明看起来很简单的基座模具设计_第1页
1/29
图文说明看起来很简单的基座模具设计_第2页
2/29
图文说明看起来很简单的基座模具设计_第3页
3/29

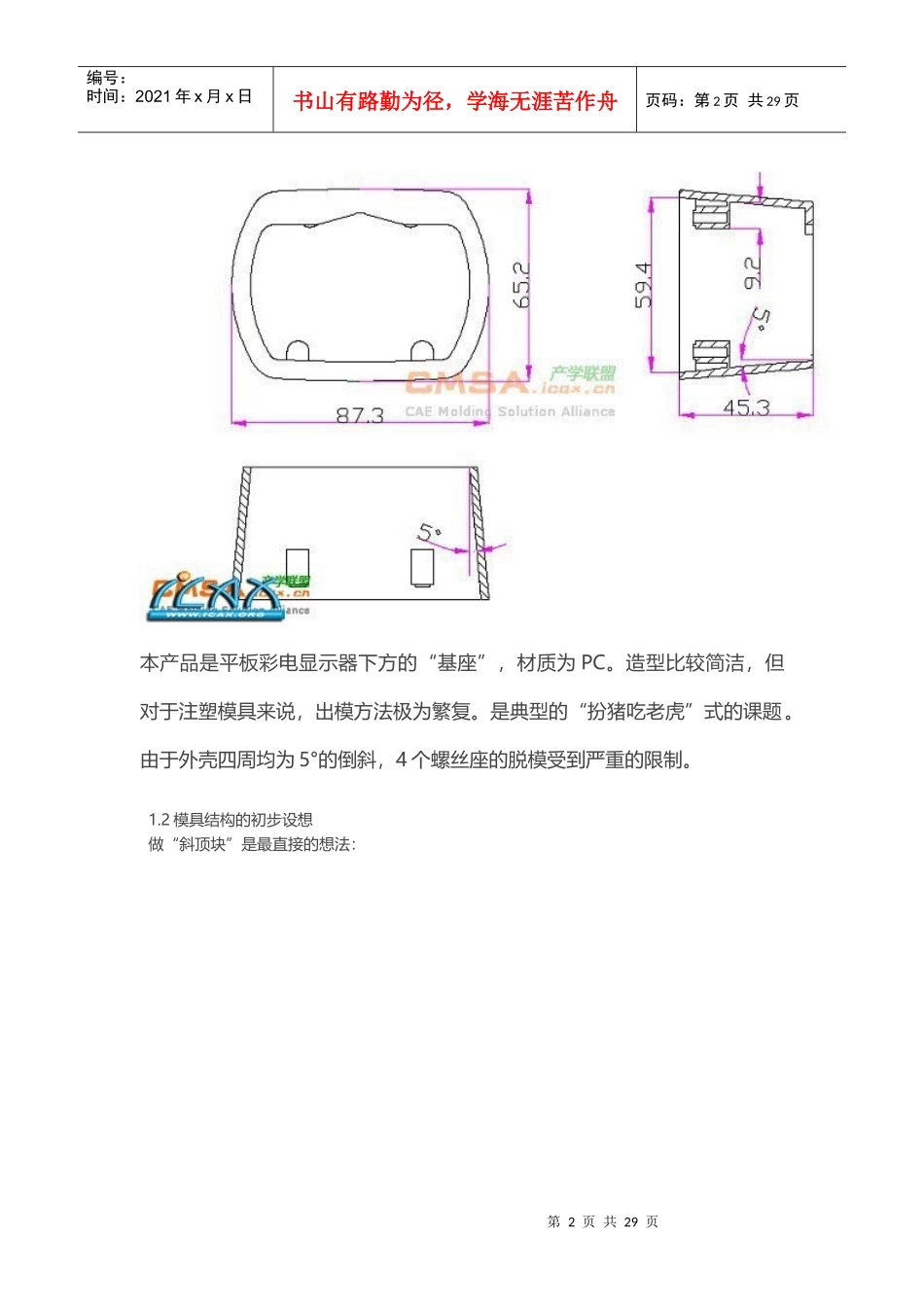

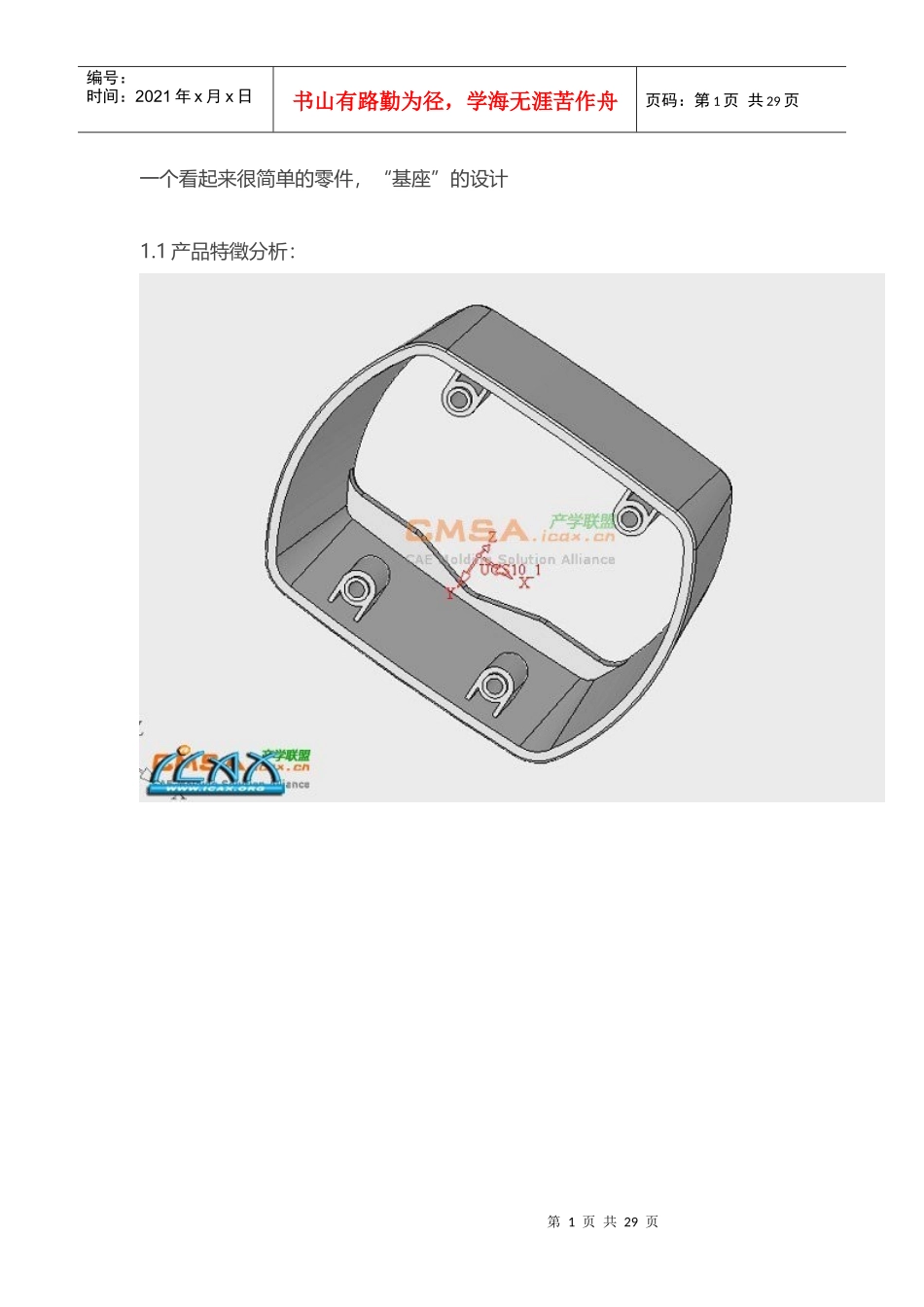

第1页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共29页一个看起来很简单的零件,“基座”的设计.1.1产品特徵分析:第2页共29页第1页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共29页本产品是平板彩电显示器下方的“基座”,材质为PC。造型比较简洁,但对于注塑模具来说,出模方法极为繁复。是典型的“扮猪吃老虎”式的课题。由于外壳四周均为5°的倒斜,4个螺丝座的脱模受到严重的限制。1.2模具结构的初步设想做“斜顶块”是最直接的想法:/第3页共29页第2页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共29页由于4个螺丝座的脱模是用推管来实现的,然而,从上图可以看到,斜顶块与推管是相互干涉的,假如在斜顶块上开一个缺口,避开推管,但是由于斜顶块在脱模时要水平移动9.2mm,推管外侧的凸模将被开通,.|+P5p2t8g另外,由于产品的下部沿周有一圈R0.5的圆角,所以斜顶块上必然有凹下0.5的造型,当斜顶块向上顶起时,一定会有一个向内的水平移动,但是这个凹下的0.5的部位当充满了塑料后就会阻挡斜顶块的的水平运动。所以,用斜顶块的方案是行不通的。第4页共29页第3页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共29页第二个思路是做“内缩滑块”:如上图所示,假如二个内缩滑块向中间移动,给4个螺丝座让出位置,产品就可以正常脱模,但是这个方案也将面对二个问题,第一是斜铲块必须在定模一边,假如放在动模一边将无法安排动模芯的冷却水路。第二是二个内缩滑块的轨道的间隙肯定会“钻料”,这样模具将无法正常工作。所以,必须想办法将内缩滑块的滑动轨道安排在定模一边。1.2分模首先我们先将上下模简单地分开:!t9e7_8w,V$Q1l(编者注:本书着重体现模具结构的构思和逻辑推理,以及模具零部件的加工工艺,在这第5页共29页第4页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共29页里不赘述软件的操作和指令,请读者见谅。)第6页共29页第5页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共29页为了实现内滑块缩芯机构,模芯可以被分割成这样:$第7页共29页第6页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共29页基础的部分是这样的,仍然可以布置理想的冷却水路和推管顶出机构:第8页共29页第7页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共29页剩下的一块是这样的:它可以被分割成3块,是设计内缩滑块和斜铲块的“基本型”,由于产品的造型的原因,一边有“边”,一边没有“边”,所以斜铲块的二侧的斜度是不同的,一边是4°,另一边第9页共29页第8页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共29页是10°:1.3内缩滑块和斜铲块的设计内缩滑块和斜铲块的设计是本套模具设计的关键所在,所有的其他部件的设计都是服从于内缩滑块和斜铲块的设计。由于前面提到的原因,这3块都是被安排在定模一边的,中间的一块就成了斜铲块,两侧的二块做成了内缩滑块。最后,这3件设计成为这样:)第10页共29页第9页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共29页开模时是这样的:1第11页共29页第10页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共29页这时滑块已经可以与产品分离直到滑块完全从产品里脱出来,产品跟随动模芯后移,在运动过程中,内缩滑块上的凹的第12页共29页第11页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第12页共29页“T型槽”与斜铲块上的凸的“T型槽”始终是不分离的:考虑到这3个零件是在产品的中央位置,冷却尤为重要,我在斜铲块里设置了“水塘”和“隔水片”:两边的内缩滑块是用铍铜做的,这样可以提高热传导的效率,斜铲块是用耐磨的合金钢制第13页共29页第12页共29页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第13页共29页作的,硬度为HRC52度1.4定模...
