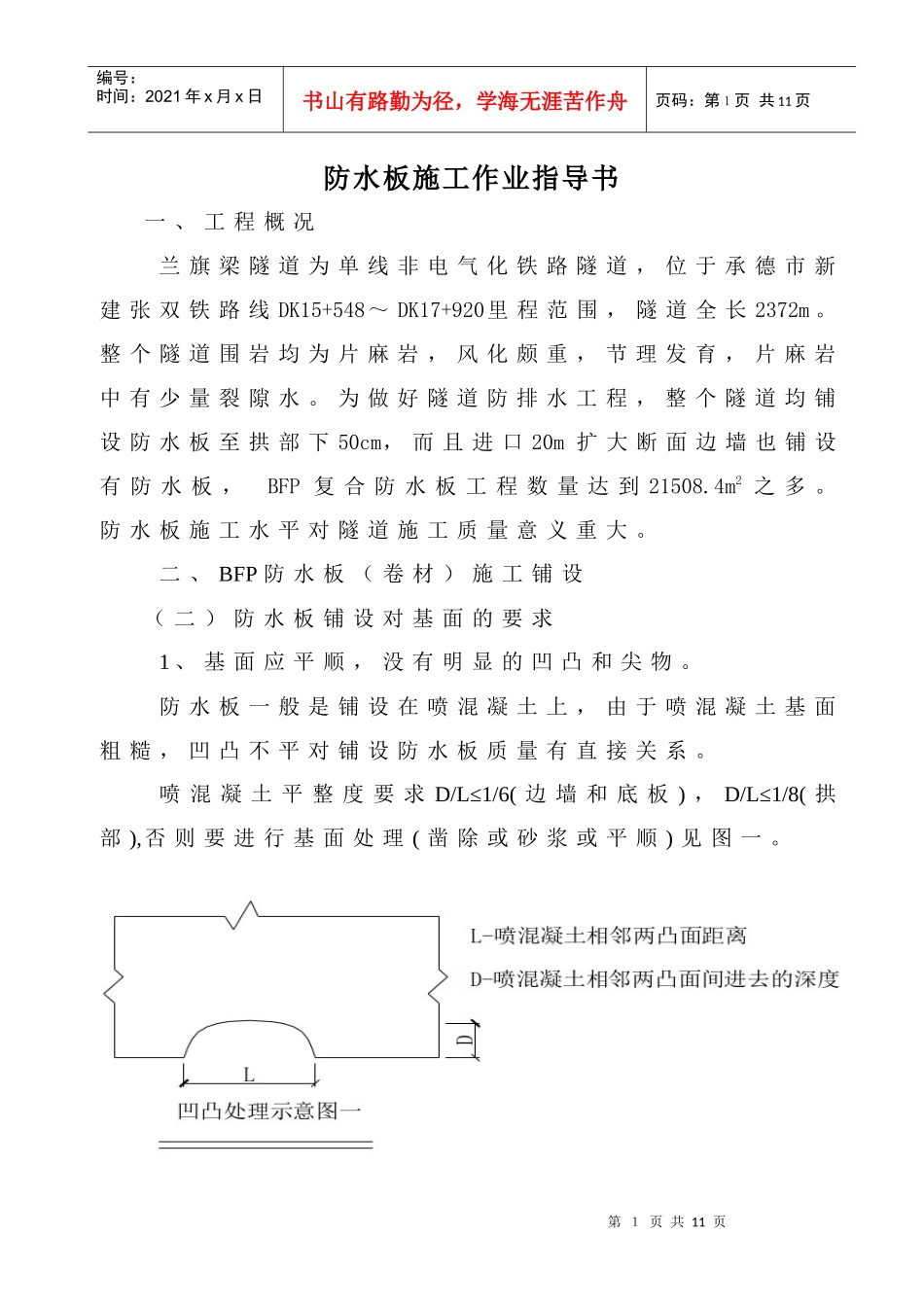

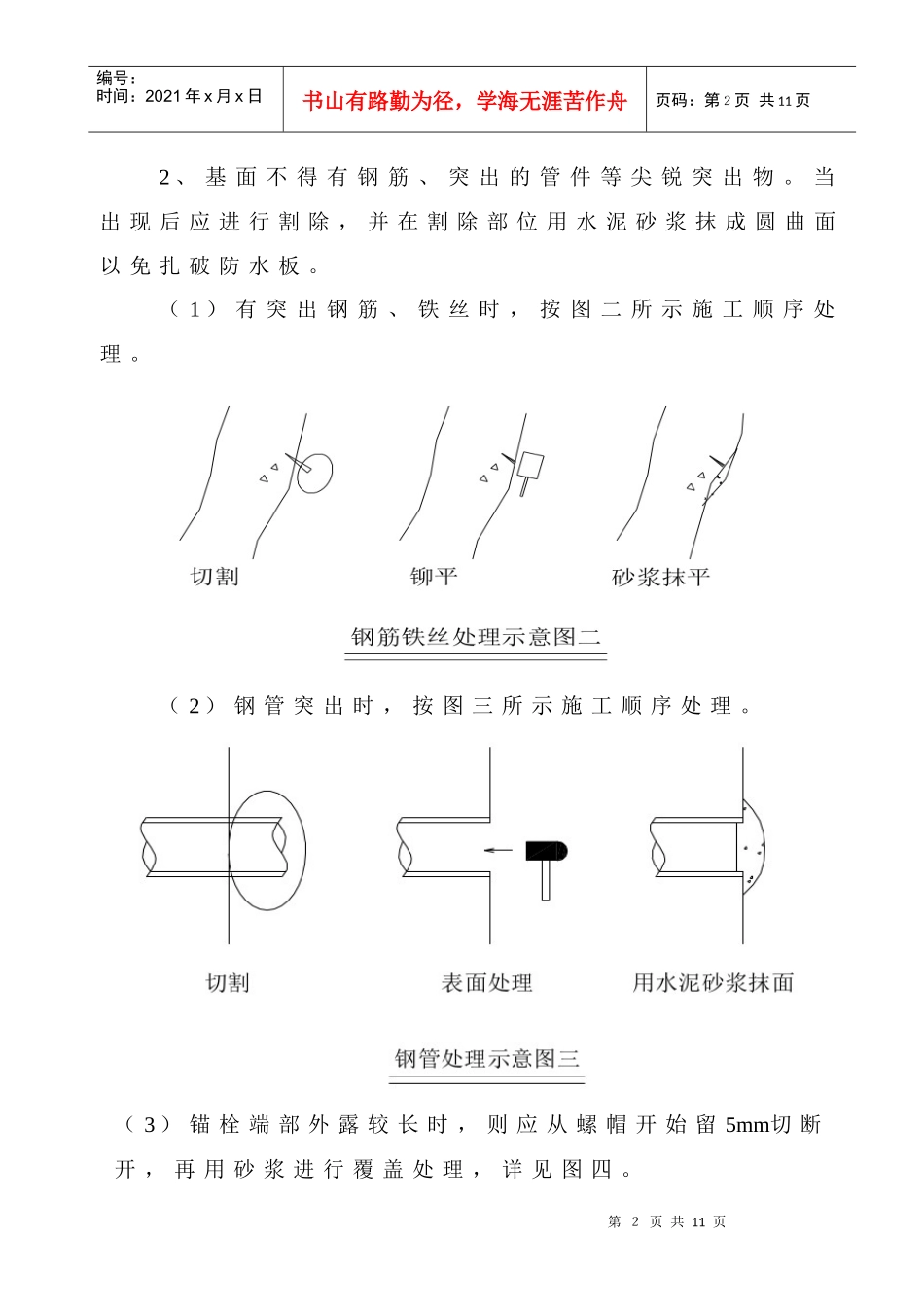

承德市新建张双铁路兰旗梁隧道防水板施工作业指导书编制：张华复核：杨斌审定：杨斌中铁四局集团有限公司承德经理部2002年9月10日第１页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第１页共11页防水板施工作业指导书一、工程概况兰旗梁隧道为单线非电气化铁路隧道，位于承德市新建张双铁路线DK15+548～DK17+920里程范围，隧道全长2372m。整个隧道围岩均为片麻岩，风化颇重，节理发育，片麻岩中有少量裂隙水。为做好隧道防排水工程，整个隧道均铺设防水板至拱部下50cm，而且进口20m扩大断面边墙也铺设有防水板，BFP复合防水板工程数量达到21508.4m2之多。防水板施工水平对隧道施工质量意义重大。二、BFP防水板（卷材）施工铺设（二）防水板铺设对基面的要求1、基面应平顺，没有明显的凹凸和尖物。防水板一般是铺设在喷混凝土上，由于喷混凝土基面粗糙，凹凸不平对铺设防水板质量有直接关系。喷混凝土平整度要求D/L≤1/6(边墙和底板)，D/L≤1/8(拱部),否则要进行基面处理(凿除或砂浆或平顺)见图一。第２页共11页第１页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第２页共11页2、基面不得有钢筋、突出的管件等尖锐突出物。当出现后应进行割除，并在割除部位用水泥砂浆抹成圆曲面以免扎破防水板。（1）有突出钢筋、铁丝时，按图二所示施工顺序处理。（2）钢管突出时，按图三所示施工顺序处理。（3）锚栓端部外露较长时，则应从螺帽开始留5mm切断开，再用砂浆进行覆盖处理，详见图四。第３页共11页第２页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第３页共11页3、端面变化或转角时的阴角应抹成R50mm的圆弧。4、喷砼应达到设计强度后才能铺设防水板，要求喷砼坚固，无松动块体。5、基面不得有明水，允许少量渗漏水（滴水不成线），如有明水应采用引排或抹面封堵等措施。（二）防水板铺设程序1、准备工作（1）基面经检查验收符合要求后才能铺设防水板。（2）供电准备，工作电压稳定，照明清晰、安全。（3）脚手架稳定安全，保证作业顺利进行。（4）防水板材质符合要求，工具齐全。2、确定防水板铺设部位，画线定位。3、防水板铺设（1）根据画线的位置和防水板上的挂线绳位置，用第４页共11页第３页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第４页共11页电锤打眼孔（孔径φ8mm，孔深30~40mm）。孔眼要求：拱部孔位间距0.5m，边墙0.8m，底板1.2m。（2）安木楔：将木楔打入孔眼中，木楔外留15mm。（3）铺设防水板：防水板上的吊绳捆吊在木楔上，要求吊绳与木楔拴紧，再用橡皮锤将外露木楔打入砼内，木楔与基面平，不外露。（4）防水板铺设时，不应拉得太紧，要求铺设平顺，不出现褶皱，与基面密贴。4、防水板之间的搭接，两层膜搭接100mm，用自动爬行热和机焊接成双焊缝。5、防水板双焊缝焊接要求及操作工艺。防水板采用双焊缝，焊接工艺是目前国内最先进的施工方法，是保证质量的最关键的一道工序。（1）自动爬行热和机主要技术参数。①体积：长330mm，宽180mm，高230mm，重5.5Kg。②电压：220V，频率50Hz③焊接温度：20~300℃焊接速度0.5~4m/min④焊接形式：双焊缝⑤焊接材料：塑料薄膜，材料厚度0.2~2.0mm（2）自动爬行热和机操作流程①焊接前把塑料板铺设平整、舒展，避免叠皱，并将焊接部位的灰尘、油污、水滴擦拭干净。②检查电源电压是否与焊机的要求相符，在电压符合要求时，给自动爬行热和机通电预热、升温（红指示灯第５页共11页第４页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第５页共11页亮），并进行试运转。工作电压必须稳定，保持在220±5V范围内，如电压不稳定，则设调压器，使其保持在工作要求范围内电压稳定。③当焊机电热楔析温度达到设定值（绿指示灯点亮）时，将塑料板送入焊机，摆正位置，用压轮压紧，随即开启“速度”钮下方的电机开关，焊机自行前进并开始焊接。④当焊完一条缝后，松开压轮，关闭电机电源，转移到下一焊缝进行焊接。⑤操作焊机时，应由两人轮换操作焊机，确保质量。⑥每焊接80~100mm的焊缝（连续作业），应停...
