变频器供电的异步电动机电气制动方法与原理VIP免费

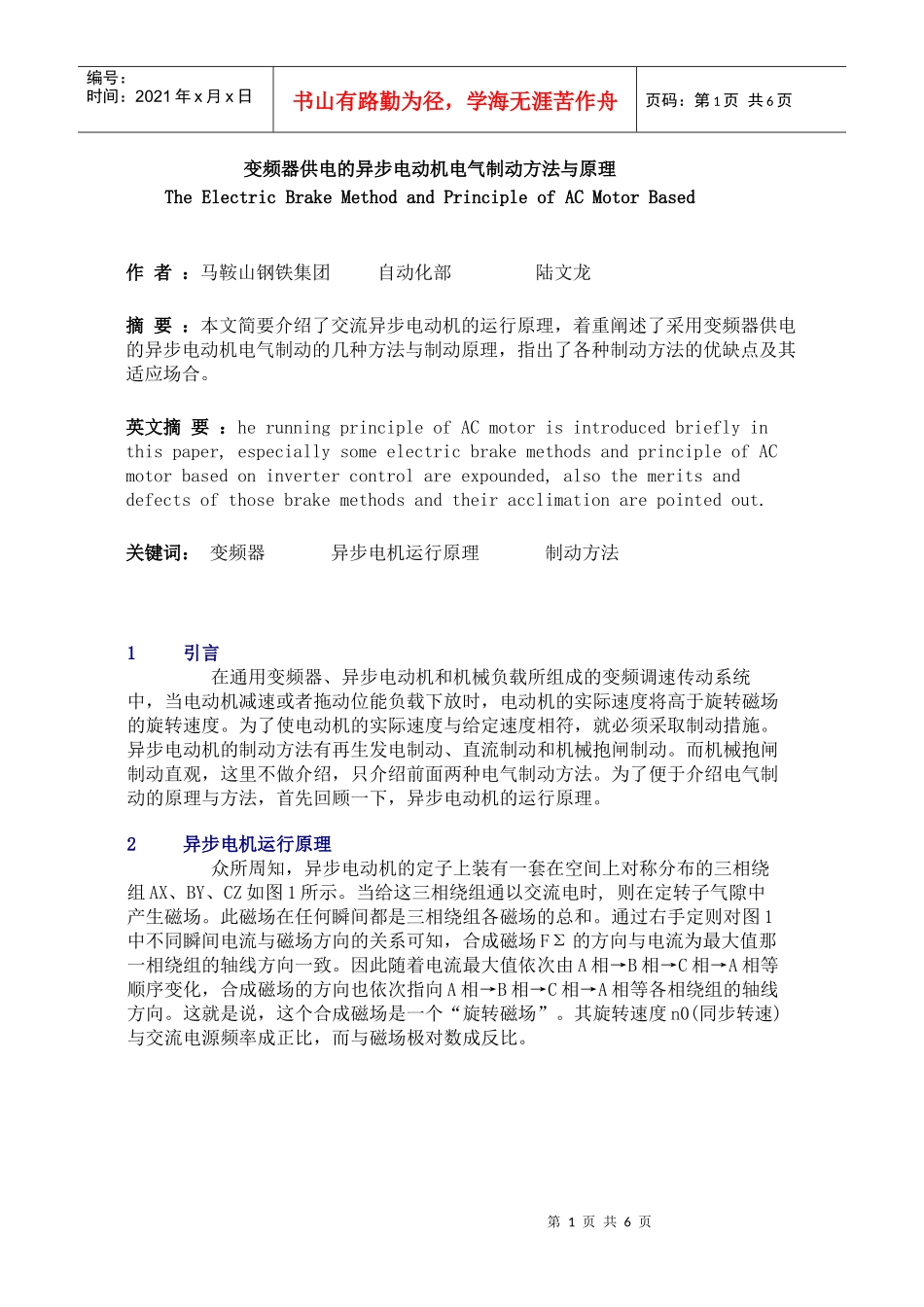

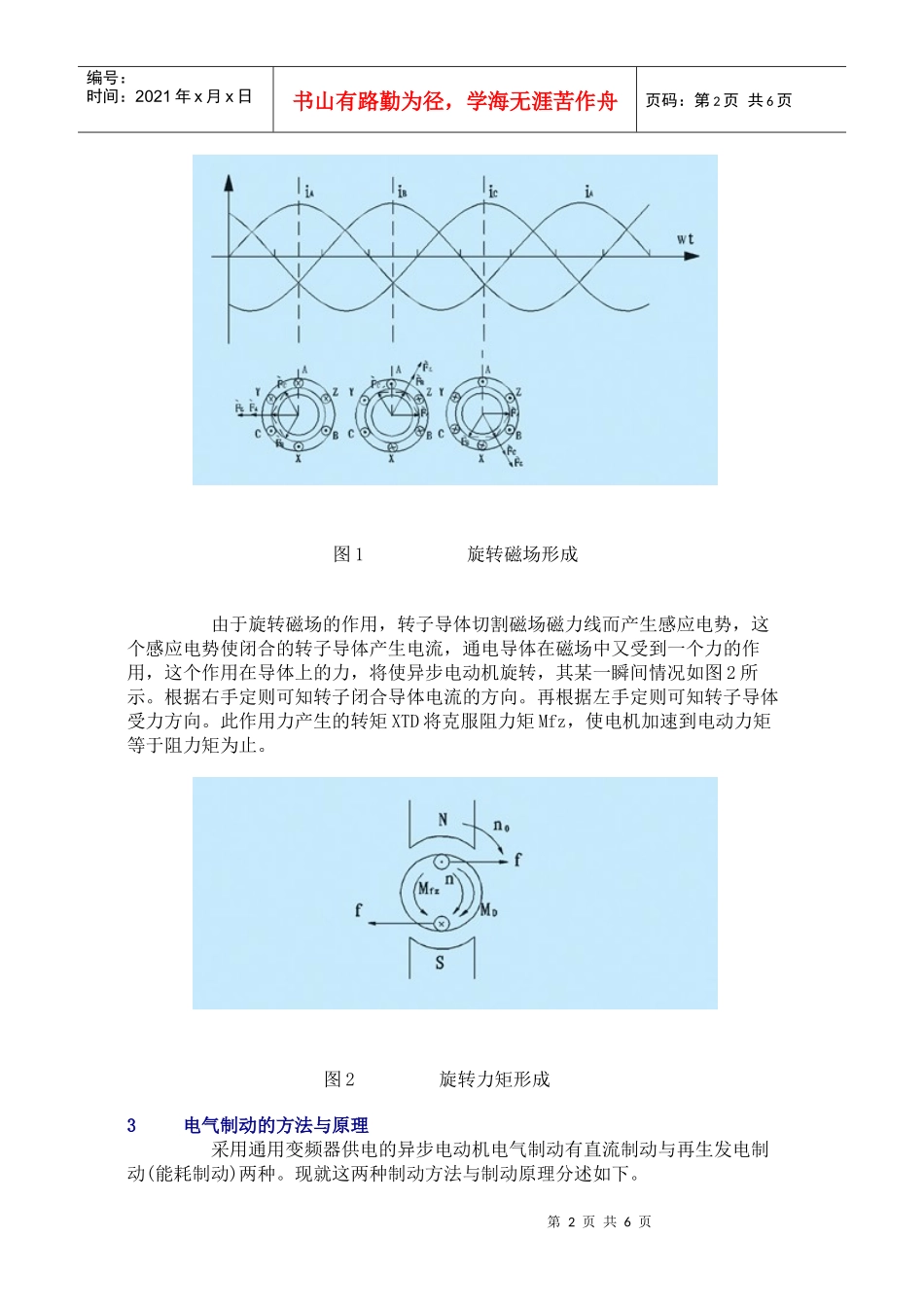

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页变频器供电的异步电动机电气制动方法与原理TheElectricBrakeMethodandPrincipleofACMotorBased作者：马鞍山钢铁集团自动化部陆文龙摘要：本文简要介绍了交流异步电动机的运行原理，着重阐述了采用变频器供电的异步电动机电气制动的几种方法与制动原理，指出了各种制动方法的优缺点及其适应场合。英文摘要：herunningprincipleofACmotorisintroducedbrieflyinthispaper,especiallysomeelectricbrakemethodsandprincipleofACmotorbasedoninvertercontrolareexpounded,alsothemeritsanddefectsofthosebrakemethodsandtheiracclimationarepointedout.关键词：变频器异步电机运行原理制动方法1引言在通用变频器、异步电动机和机械负载所组成的变频调速传动系统中，当电动机减速或者拖动位能负载下放时，电动机的实际速度将高于旋转磁场的旋转速度。为了使电动机的实际速度与给定速度相符，就必须采取制动措施。异步电动机的制动方法有再生发电制动、直流制动和机械抱闸制动。而机械抱闸制动直观，这里不做介绍，只介绍前面两种电气制动方法。为了便于介绍电气制动的原理与方法，首先回顾一下，异步电动机的运行原理。2异步电机运行原理众所周知，异步电动机的定子上装有一套在空间上对称分布的三相绕组AX、BY、CZ如图1所示。当给这三相绕组通以交流电时,则在定转子气隙中产生磁场。此磁场在任何瞬间都是三相绕组各磁场的总和。通过右手定则对图1中不同瞬间电流与磁场方向的关系可知，合成磁场FΣ的方向与电流为最大值那一相绕组的轴线方向一致。因此随着电流最大值依次由A相→B相→C相→A相等顺序变化，合成磁场的方向也依次指向A相→B相→C相→A相等各相绕组的轴线方向。这就是说，这个合成磁场是一个“旋转磁场”。其旋转速度n0(同步转速)与交流电源频率成正比，而与磁场极对数成反比。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页图1旋转磁场形成由于旋转磁场的作用，转子导体切割磁场磁力线而产生感应电势，这个感应电势使闭合的转子导体产生电流，通电导体在磁场中又受到一个力的作用，这个作用在导体上的力，将使异步电动机旋转，其某一瞬间情况如图2所示。根据右手定则可知转子闭合导体电流的方向。再根据左手定则可知转子导体受力方向。此作用力产生的转矩XTD将克服阻力矩Mfz，使电机加速到电动力矩等于阻力矩为止。图2旋转力矩形成3电气制动的方法与原理采用通用变频器供电的异步电动机电气制动有直流制动与再生发电制动(能耗制动)两种。现就这两种制动方法与制动原理分述如下。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3.1直流制动直流制动是使变频器向异步电动机的定子任意两相通以直流电，异步电动机便处于能耗制动状态。这种情况下变频器的输出频率为零，异步电动机的定子磁场不再旋转。直流制动主要用于准确停车与防止起动前电动机由于外因引起的不规则自由旋转(如风机类负载)。当直流制动用于准确停车时，一般都应先进行再生发电制动，在电动机减速到较低时，进行直流制动。这是因为高速时进行直流制动，异步电动机转子电流的频率与幅值都很高，转子铁损很大，导致电动机发热严重，但得到的制动转矩却并不太大，另一方面准确停车也较难保证，而采用先再生发电制动,等降频到fDB再进行直流制动，只要合理调整fDB、制动时间tDB、制动直流电压UDB就可确保准确停车。转动着的转子切割这个静止磁场而产生制动转矩，如图3所示。旋转系统存储的动能转换成电能消耗于异步电动机转子回路中。图3的(a)与(b)还说明这种制动与通入直流电的极性无关。图3直流制动原理3.2再生发电制动当给定频率降低时，定子旋转磁场的旋转速度降低或位能负载下放倒拉。此时异步电动机转子旋转速度将超过旋转磁场的旋转速度，因此转子导体中的感应电势反向，电流反向，电动转矩反向，如图4，电动转矩(与阻力矩同向)起制动作用，使电动机减速。此时的异步电动机相当于一台异步发电机，将旋转系统存储的动能或重物...
