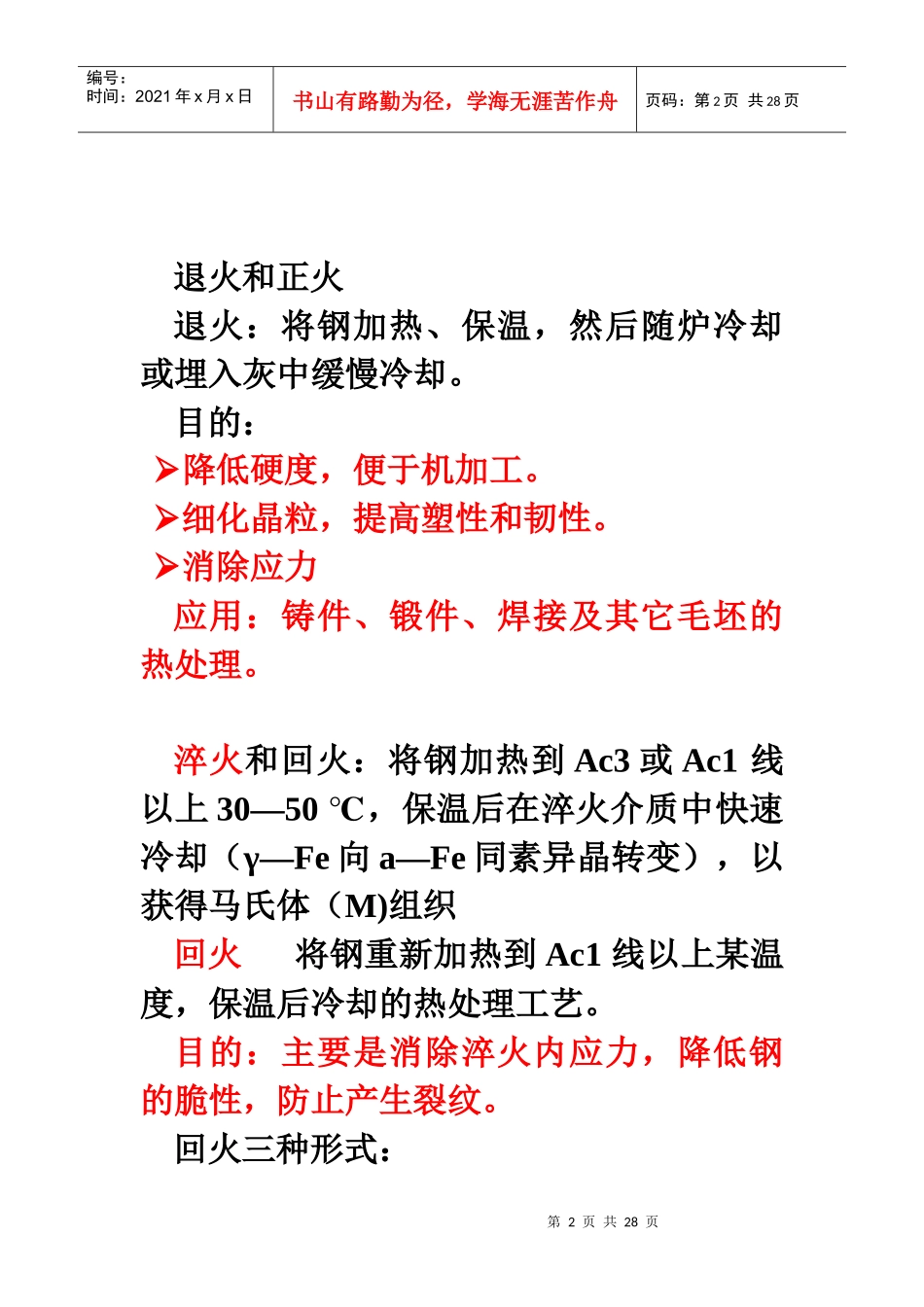

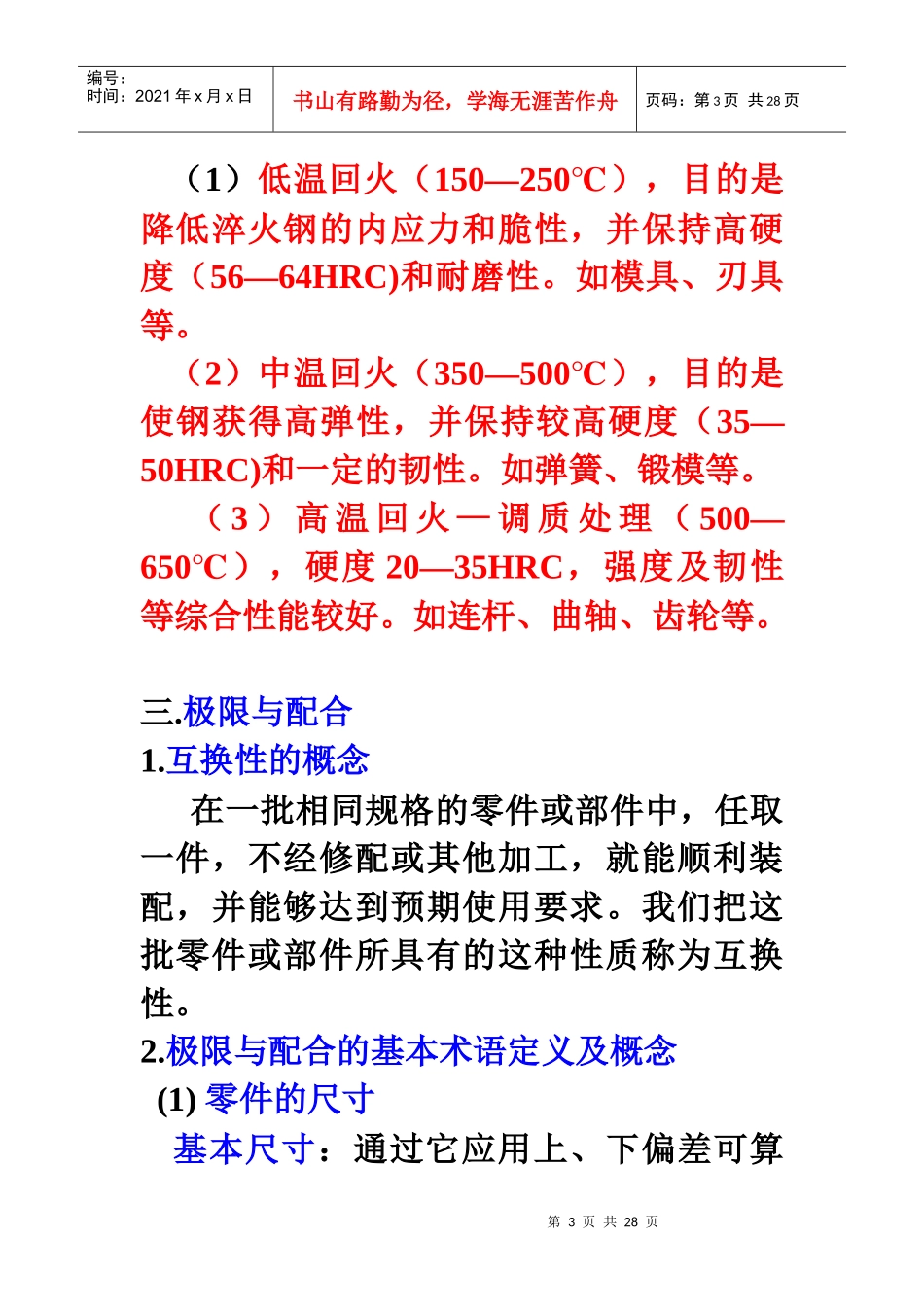

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页数控铣工工艺设计一.金属材料的力学性能金属材料的力学性能,包括材料的强度、硬度、塑性、冲击韧性、疲劳强度等。强度材料在外力作用，抵抗塑性变形和断裂的能力。工程上常用的金属材料的强度指标有屈服强度(σs)和抗拉强度(σb)等；硬度材料抵抗更硬的物体压入其内的能力。最常用的硬度指标有：布氏硬度（HB)和洛氏硬度(HRA-C)。布氏硬度和洛氏硬度试验原理和使用范围均不相同；二.钢的热处理第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页退火和正火退火：将钢加热、保温，然后随炉冷却或埋入灰中缓慢冷却。目的：降低硬度，便于机加工。细化晶粒，提高塑性和韧性。消除应力应用：铸件、锻件、焊接及其它毛坯的热处理。淬火和回火：将钢加热到Ac3或Ac1线以上30—50℃，保温后在淬火介质中快速冷却（γ—Fe向a—Fe同素异晶转变），以获得马氏体（M)组织回火将钢重新加热到Ac1线以上某温度，保温后冷却的热处理工艺。目的：主要是消除淬火内应力，降低钢的脆性，防止产生裂纹。回火三种形式：第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页（1）低温回火（150—250℃），目的是降低淬火钢的内应力和脆性，并保持高硬度（56—64HRC)和耐磨性。如模具、刃具等。（2）中温回火（350—500℃），目的是使钢获得高弹性，并保持较高硬度（35—50HRC)和一定的韧性。如弹簧、锻模等。（3）高温回火—调质处理（500—650℃），硬度20—35HRC，强度及韧性等综合性能较好。如连杆、曲轴、齿轮等。三.极限与配合1.互换性的概念在一批相同规格的零件或部件中，任取一件，不经修配或其他加工，就能顺利装配，并能够达到预期使用要求。我们把这批零件或部件所具有的这种性质称为互换性。2.极限与配合的基本术语定义及概念(1)零件的尺寸基本尺寸：通过它应用上、下偏差可算第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页出极限尺寸的尺寸极限尺寸：一个孔或轴允许的尺寸的两个极端。分为最大极限尺寸和最小极限尺寸。最大极限尺寸：孔或轴允许的最大尺寸。最小极限尺寸：孔或轴允许的最小尺寸。（2）偏差与公差偏差：某一尺寸（实际尺寸、极限尺寸等）减其基本尺寸所得的代数差。偏差可以为正、为负或为零。极限偏差：指上偏差和下偏差。最大极限尺寸减其基本尺寸所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得的代数差称为下偏差。尺寸公差（简称公差，用T表示）：最大极限尺寸减最小极限尺寸之差，或上偏差减下偏差之差。是允许尺寸的变动量。由于最大极限尺寸总是大于最小极限尺寸，上偏差总是大于下偏差，所以它们的代数差值总为正值，一般将正号省略，取其绝基本尺寸(35)最小极限尺寸(35)最大极限尺寸(35.025)最大极限尺寸(34.975)(34.950)轴孔公差T(0.025)上偏差(+0.025)下偏差(0)孔下偏差(-0.050)上偏差(-0.025)轴公差T(0.025)零线最小极限尺寸第5页共28页第4页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共28页对值。即尺寸公差是一个没有符号的绝对值。第6页共28页第5页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共28页标准公差(IT)：标准公差是国家标准极限与配合制中所规定的任一公差。表2-1标准公差数值表（摘自GB/T1800.3－1998）基本尺寸mm公差等级IT5IT6IT7IT8IT9IT10IT11IT12>6~10691522365890150>10~1881118274370110180>18~3091321335284130210>30~501116253962100160250>50~801319304674120190300>80~1201522355487140220350>120~18018254063100160250400>180~25020294672115185290460第7页共28页第6页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共28页（3）零件的配合配合：指基本尺寸相同的相互结合的孔和轴公差带之间的关系。配合分类：间隙配合、过盈配合和过渡配合间隙配合具有间隙（包括最小间隙等于零）的配合称...
