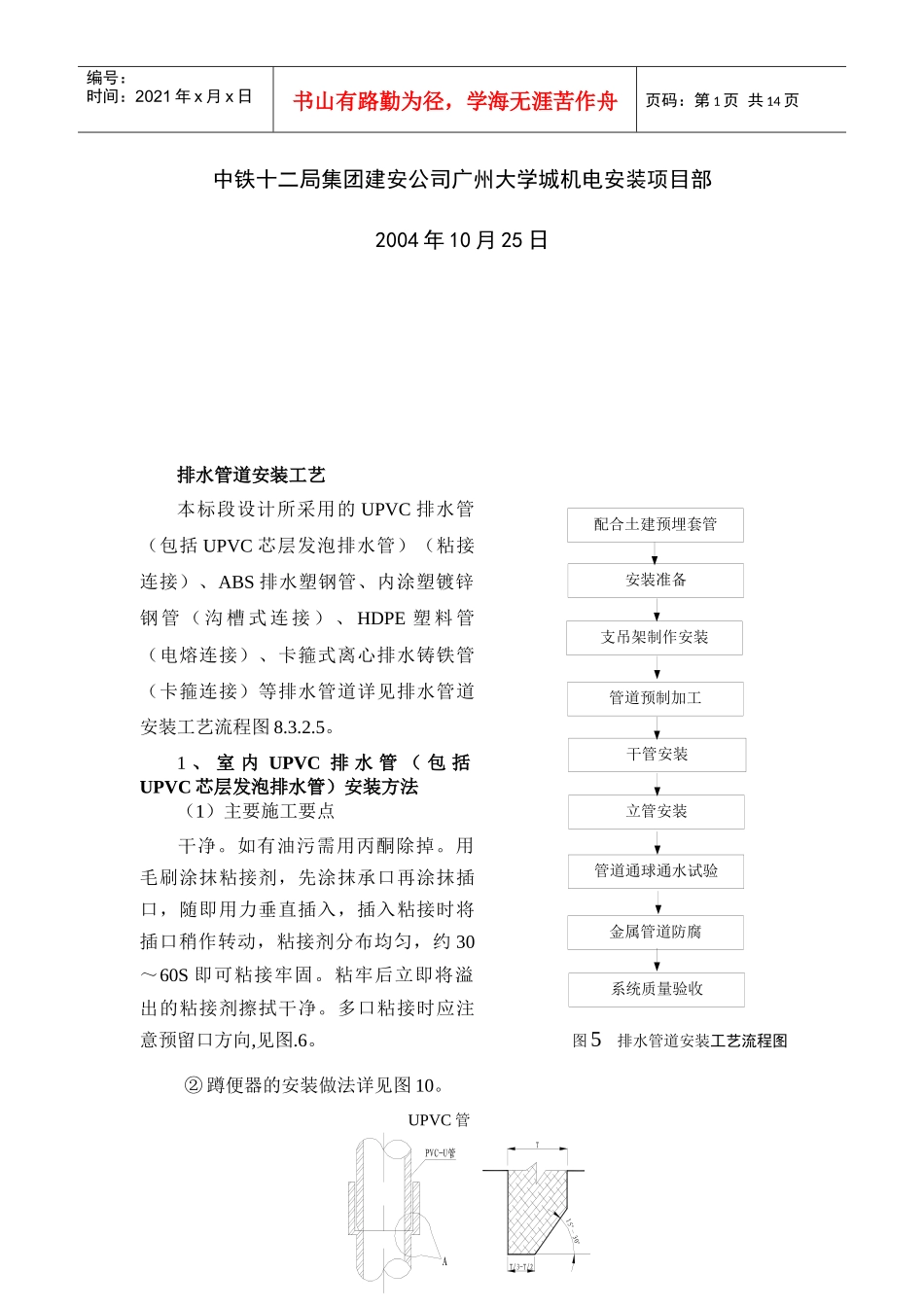

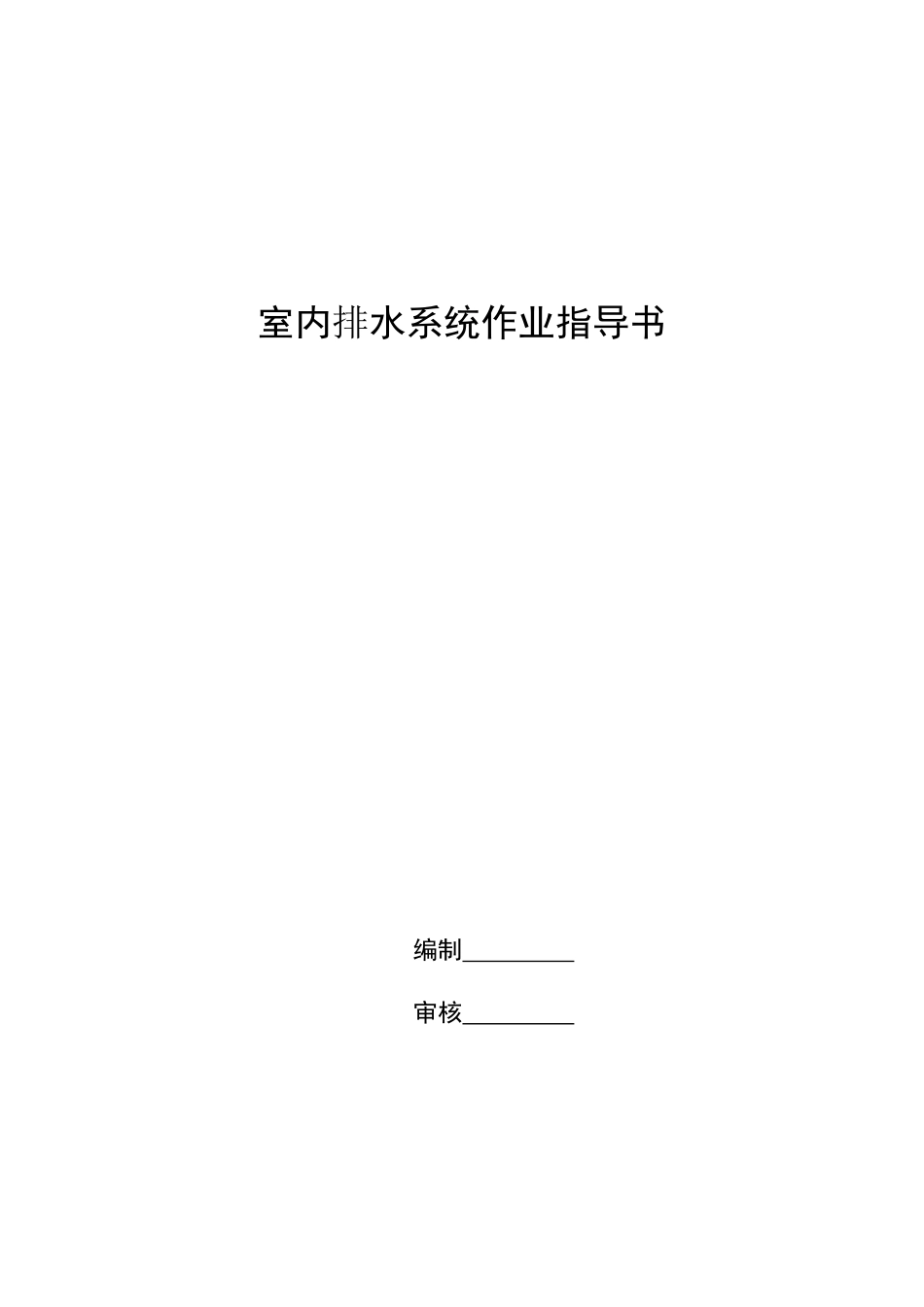

室内排水系统作业指导书编制审核第1页共14页配合土建预埋套管支吊架制作安装金属管道防腐管道通球通水试验立管安装干管安装管道预制加工安装准备系统质量验收图5排水管道安装工艺流程图T/3-T/2ATPVC-U管PVC-U承插管A节点大样UPVC管编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页中铁十二局集团建安公司广州大学城机电安装项目部2004年10月25日排水管道安装工艺本标段设计所采用的UPVC排水管（包括UPVC芯层发泡排水管）（粘接连接）、ABS排水塑钢管、内涂塑镀锌钢管（沟槽式连接）、HDPE塑料管（电熔连接）、卡箍式离心排水铸铁管（卡箍连接）等排水管道详见排水管道安装工艺流程图8.3.2.5。1、室内UPVC排水管（包括UPVC芯层发泡排水管）安装方法（1）主要施工要点干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口再涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，粘接剂分布均匀，约30～60S即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净。多口粘接时应注意预留口方向,见图.6。②蹲便器的安装做法详见图10。第2页共14页第1页共14页2、伸缩节处加固定支架。伸缩节检查口立管及伸缩节的安装图排水立管滑动支撑按固定支撑处理；1、立管穿楼板处必须加固，说明：编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页（2）质量标准1）隐蔽或埋地的排水管和雨水管道在隐蔽前必须做灌水试验，其灌水高度应比低于地层卫生器具的上边缘或底层地面高度，结果必须符合设计和施工规范规定。2）管道的坡度必须符合设计要求或施工规范规定，详见生活污水管道坡度表132)干管安装：将预制加工好的管段，按编号运至安装部位进行安装。各管段粘连时必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置准确。干管安装完后应做闭水试验，出口用充气橡胶堵闭，达到不渗漏、水位不下降为合格。地下埋设管道应先用细砂回填至管上皮100mm，上覆过筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后封严预留口和堵洞。3)立管安装：首先根据需要支搭操作平台，将已预制好的立管运到安装部位。清理已预留的伸缩节，将锁母拧下，取出U形橡胶圈，清理杂物，然后涂上肥皂液，套上锁母及U形橡胶圈。安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止(一般预留胀缩量为20～30mm)。合适后即用抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通口中心是否符合要求。穿楼板的管段须做防水处理，无误后即可堵洞，并将上层预留伸缩节封严。4)立管在底层和在楼层转弯处应设置立管检查口，其安装高度距地面1m，允许偏差±20㎜，检查口位置和朝向应便于检修。在水流转角小于135°的横管上应设置检查口或清扫口。公共建筑内，在连接4个以上的大便器的污水横管上宜设置清扫口。5)立管及非埋地管都应设置伸缩节。当层高H小于4m时，立管上每层应设伸缩节一个，层高H大于或等于4m时，应根据计算确定；悬吊管设置伸缩节应结合支撑情况确定，悬吊横直管上伸缩节之间的最大间距不宜超4m，超过4m时，应根据管道设计伸缩量和伸缩节最大允许的伸缩量计算确定。伸缩节应尽量设在靠近水流汇合管件处，两个伸缩节之间必须设置一个固定支架。立管及立管上伸缩节的安装方法第3页共14页第2页共14页混凝土支墩的办法，鼗滑动管卡上的膨胀螺栓插入支墩中。3、横管安装在混凝土技术夹层上时，采用固定托架和滑动托架；固定托架是将角钢固定在楼板上进行安装；滑动管卡则采用砌C15主干管及伸缩节的安装图2、两个固定管卡之间补够滑动管卡，使间距满足规程要求；1、12mm圆钢吊杆可用M12膨胀螺栓焊接后固定在楼板下；说明：小于4m伸缩节小于4m滑动管卡固定管卡图8主干管及伸缩节安装图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页详见图7。横干管及干管上伸缩节的安装方法详见图8。6)支管安装：首先按需要支搭操作平台，将预制好的支管按编号运至场地。清除各粘接部位的污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管...
