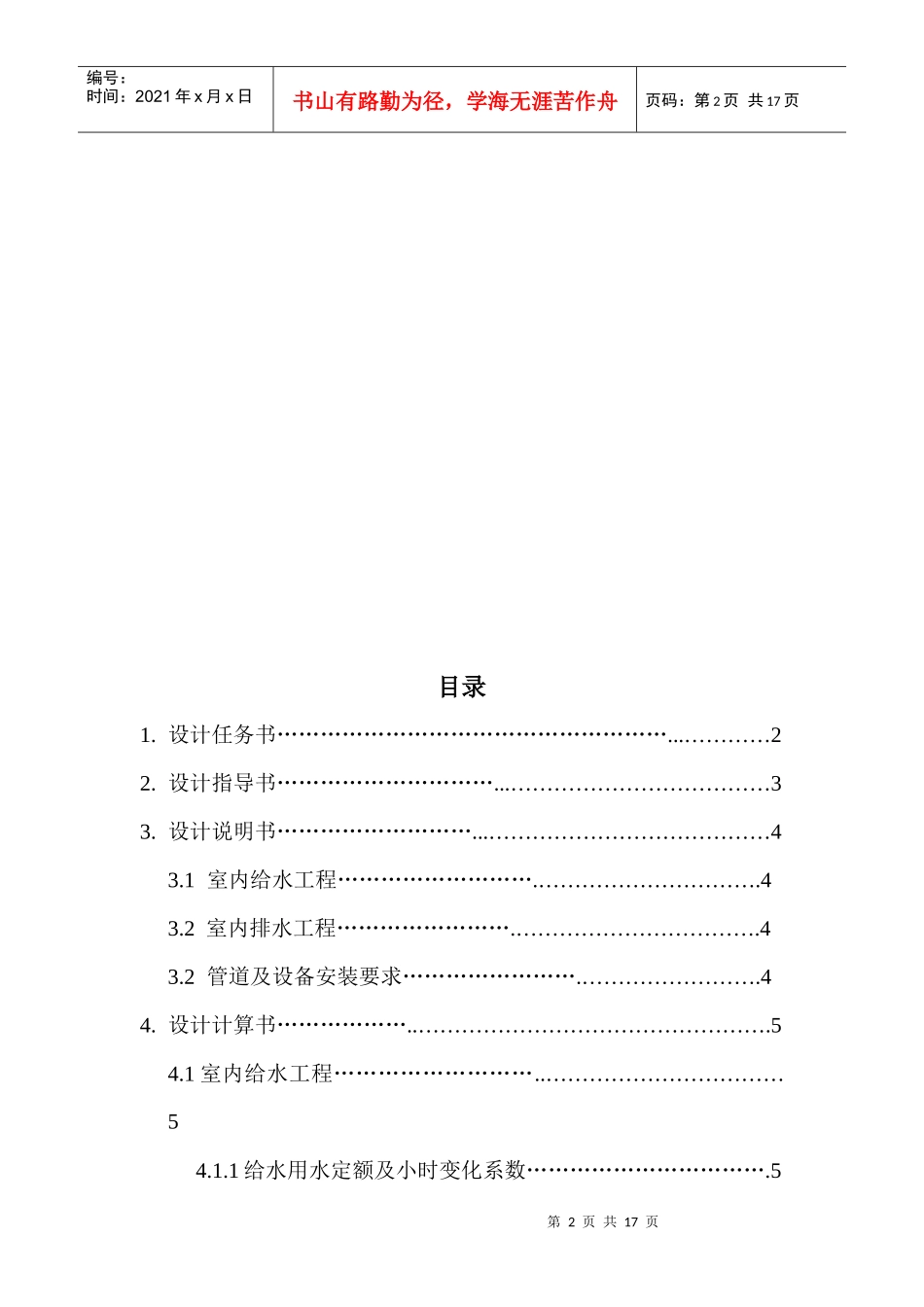

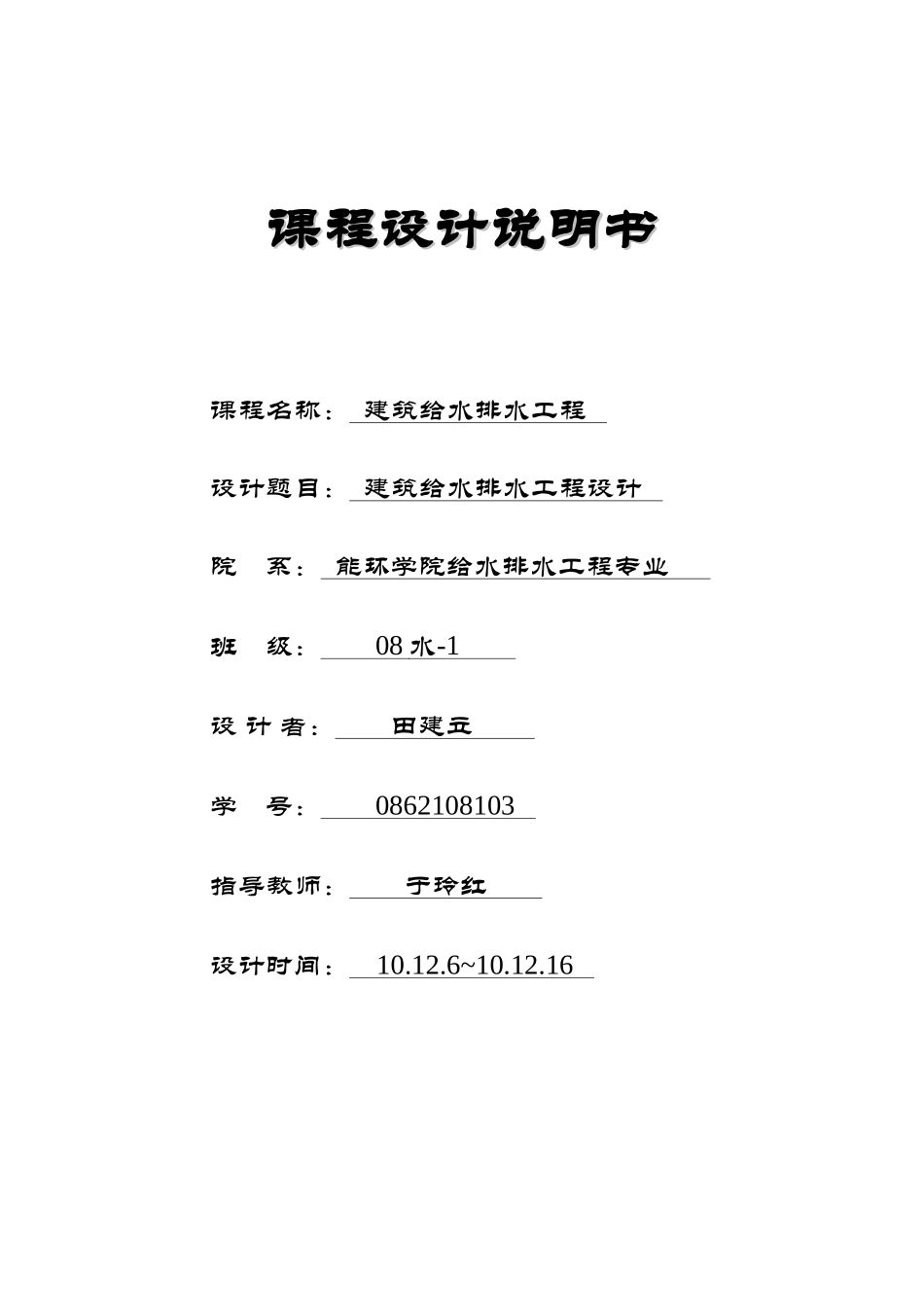

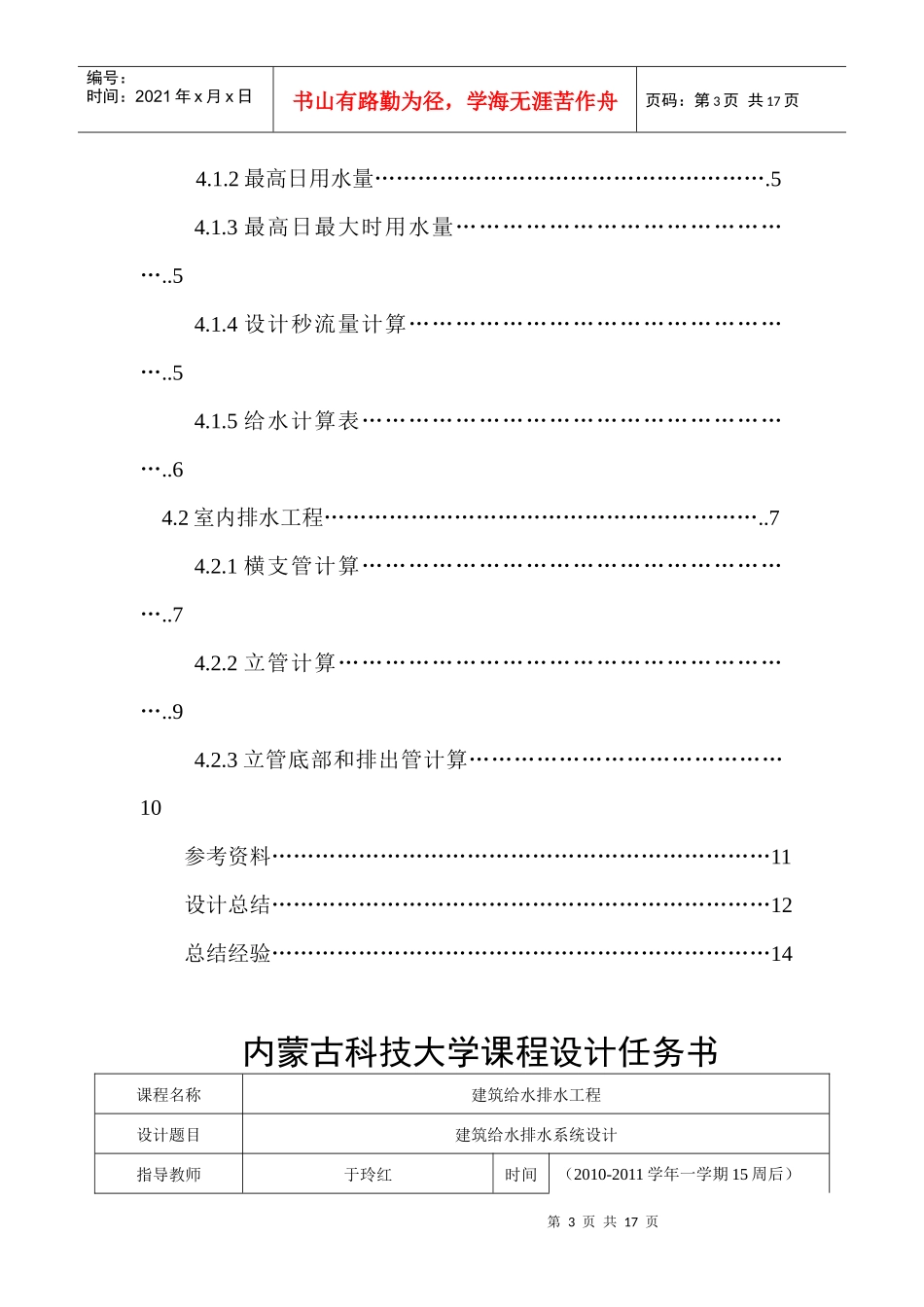

课程设计说明书课程设计说明书课程名称：建筑给水排水工程设计题目：建筑给水排水工程设计院系：能环学院给水排水工程专业班级：08水-1设计者：田建立学号：0862108103指导教师：于玲红设计时间：10.12.6~10.12.16第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页目录1.设计任务书………………………………………………...…………22.设计指导书…………………………...………………………………33.设计说明书………………………...…………………………………43.1室内给水工程……………………….………………………….43.2室内排水工程…………………….…………………………….43.2管道及设备安装要求…………………….…………………….44.设计计算书………………..………………………………………….54.1室内给水工程………………………..……………………………54.1.1给水用水定额及小时变化系数…………………………….5第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页4.1.2最高日用水量……………………………………………….54.1.3最高日最大时用水量………………………………………..54.1.4设计秒流量计算……………………………………………..54.1.5给水计算表…………………………………………………..64.2室内排水工程……………………………………………………..74.2.1横支管计算…………………………………………………..74.2.2立管计算……………………………………………………..94.2.3立管底部和排出管计算……………………………………10参考资料……………………………………………………………11设计总结……………………………………………………………12总结经验……………………………………………………………14内蒙古科技大学课程设计任务书课程名称建筑给水排水工程设计题目建筑给水排水系统设计指导教师于玲红时间（2010-2011学年一学期15周后）第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页一、教学要求课程设计是高等工科院校总结学生学习专业课成果、课程学习后和毕业设计前不可缺少的环节。本设计题目内容虽由工程实际中来，但予以简化，意在通过本设计培养学生综合运用所学基础理论和专业知识解决实际问题的能力，锻炼和提高搜集资料，查阅文献，使用工具书的能力，绘图及撰写设计说明书、计算书的能力，并进一步提高使用计算机的水平，使同学们在课程学习完对知识的应用有全面的了解。二、设计资料及参数设计基础资料为指导教师提供的某建筑图纸电子版。建筑层高为3.0米，层数分别为3、4、5层（每6人一套图，每2人建筑层数相同）。室外给水和排水管网均从建筑的北侧通过，给水管埋深为—1.5米，资用水头为３０米水柱；排水管埋深为—1.8米。三、设计要求及成果要求：根据提供的建筑平面图，设计该建筑的给水、排水系统。课程设计任务书应装订在设计计算说明书封面之后，目录页之前。（资料图共1张）成果：（1）给水、排水管道平面布置图；（2）给水、排水系统图；（3）卫生间大样图；（4）设计说明书（含计算书）。四、进度安排（共2.0周）时间内容周一熟悉、准备资料周二确定方案、管线布置周三～周五绘制平面及系统图周一～周二水力计算周三完善系统图周四整理说明书和计算书周五上交成果五、评分标准成绩评定由三部分组成（五级分制）：１.考勤；２.学习态度；３.成果质量六、建议参考资料《建筑给水排水工程》，王增长等，建工出版社。《给水排水设计手册》，建筑工业出版社。第一、四册。《建筑给水排水快速设计手册》《建筑给水排水设计规范》内蒙古科技大学课程设计指导书课程名称建筑给水排水工程设计题目建筑给水排水系统设计第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页指导教师于玲红时间（2010-2011学年一学期15周后）一、设计步骤（一）熟悉资料1.根据提供的建筑图纸，明确建筑布局，用水点；2.在了解供水资料和建筑高度的基础上，...
