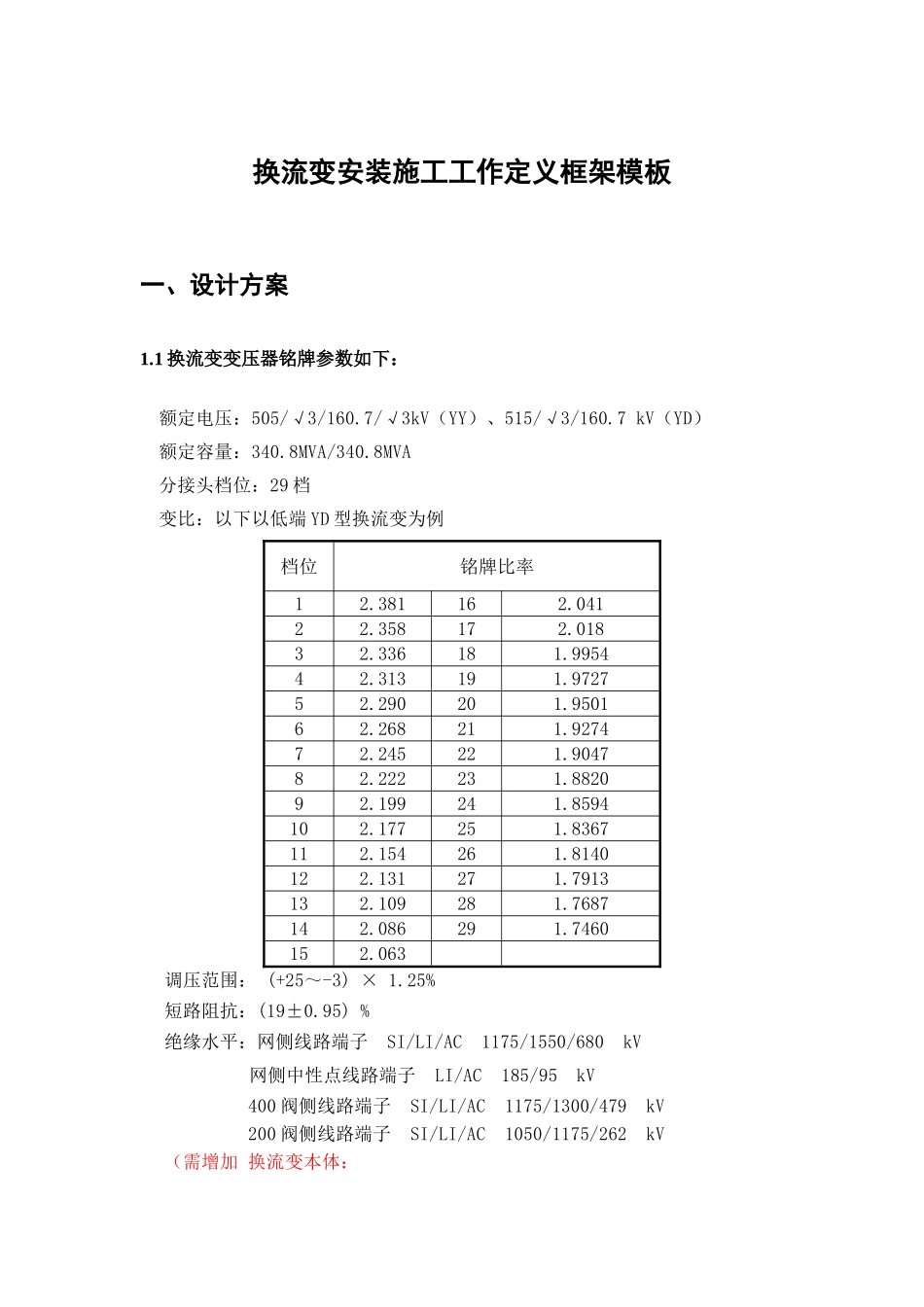

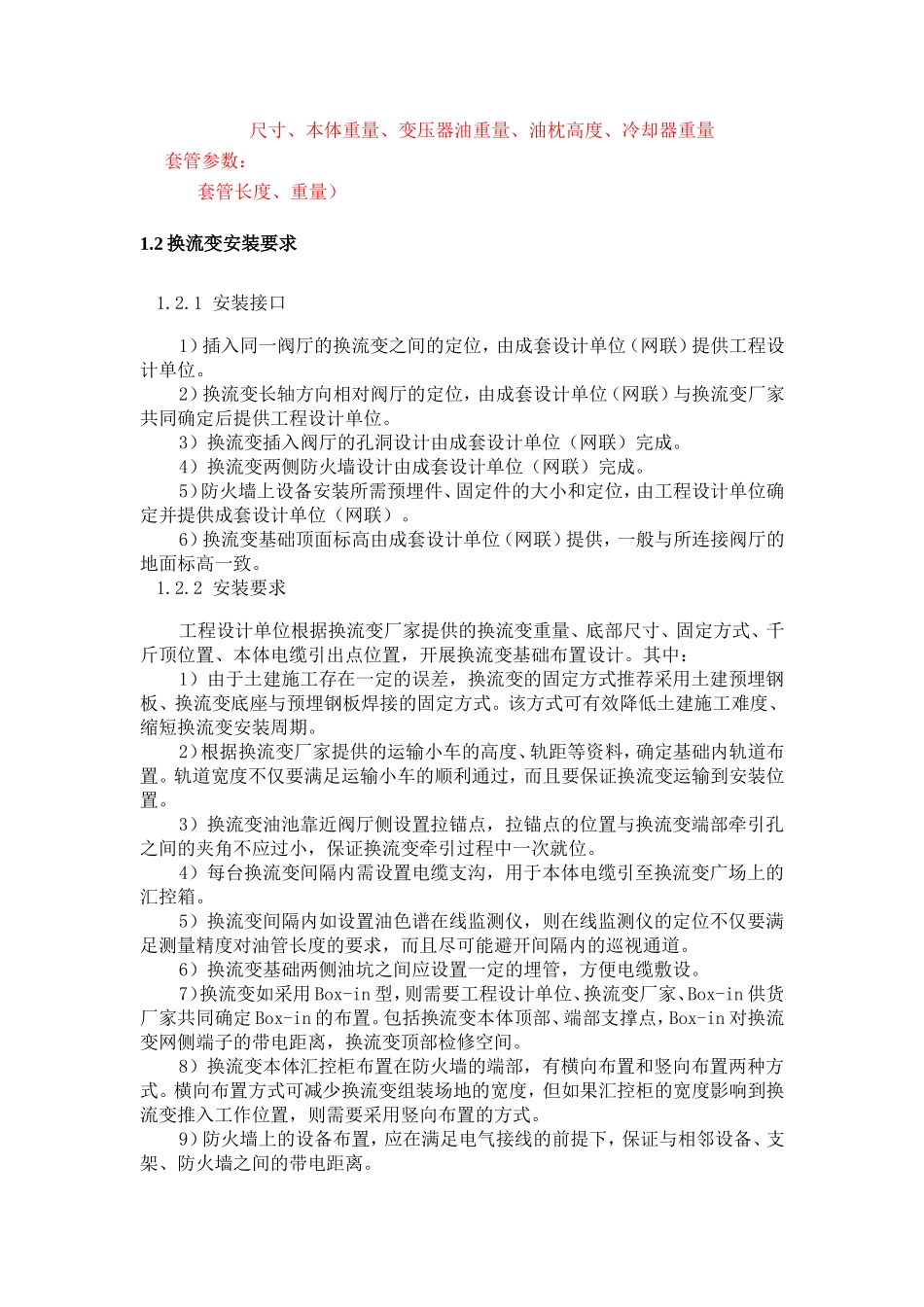

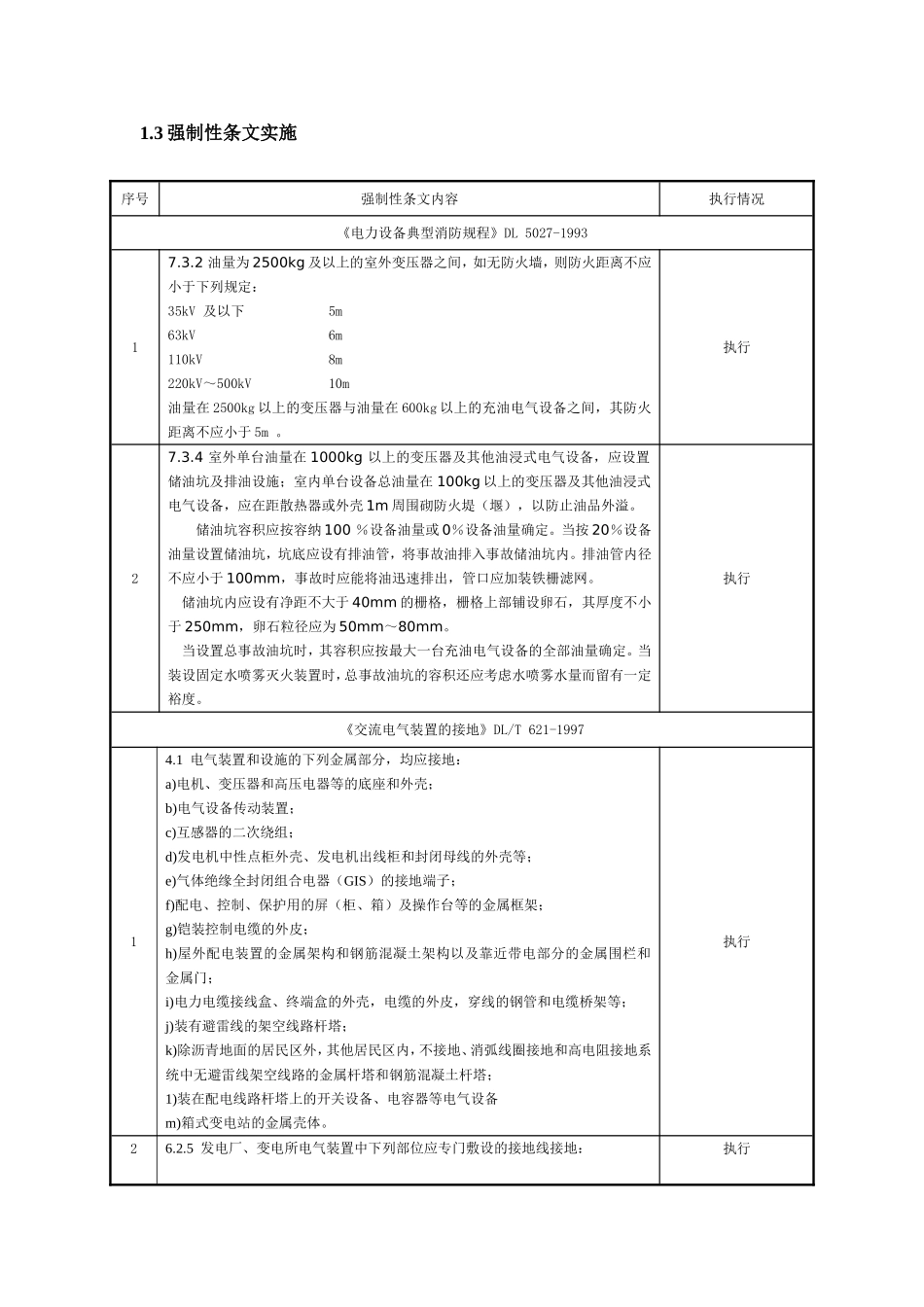

换流变安装施工工作定义框架模板一、设计方案1.1换流变变压器铭牌参数如下：额定电压：505/√3/160.7/√3kV（YY）、515/√3/160.7kV（YD）额定容量：340.8MVA/340.8MVA分接头档位：29档变比：以下以低端YD型换流变为例档位铭牌比率12.381162.04122.358172.01832.336181.995442.313191.972752.290201.950162.268211.927472.245221.904782.222231.882092.199241.8594102.177251.8367112.154261.8140122.131271.7913132.109281.7687142.086291.7460152.063调压范围：(+25～-3)×1.25%短路阻抗：(19±0.95)%绝缘水平：网侧线路端子SI/LI/AC1175/1550/680kV网侧中性点线路端子LI/AC185/95kV400阀侧线路端子SI/LI/AC1175/1300/479kV200阀侧线路端子SI/LI/AC1050/1175/262kV（需增加换流变本体：尺寸、本体重量、变压器油重量、油枕高度、冷却器重量套管参数：套管长度、重量）1.2换流变安装要求1.2.1安装接口1）插入同一阀厅的换流变之间的定位，由成套设计单位（网联）提供工程设计单位。2）换流变长轴方向相对阀厅的定位，由成套设计单位（网联）与换流变厂家共同确定后提供工程设计单位。3）换流变插入阀厅的孔洞设计由成套设计单位（网联）完成。4）换流变两侧防火墙设计由成套设计单位（网联）完成。5）防火墙上设备安装所需预埋件、固定件的大小和定位，由工程设计单位确定并提供成套设计单位（网联）。6）换流变基础顶面标高由成套设计单位（网联）提供，一般与所连接阀厅的地面标高一致。1.2.2安装要求工程设计单位根据换流变厂家提供的换流变重量、底部尺寸、固定方式、千斤顶位置、本体电缆引出点位置，开展换流变基础布置设计。其中：1）由于土建施工存在一定的误差，换流变的固定方式推荐采用土建预埋钢板、换流变底座与预埋钢板焊接的固定方式。该方式可有效降低土建施工难度、缩短换流变安装周期。2）根据换流变厂家提供的运输小车的高度、轨距等资料，确定基础内轨道布置。轨道宽度不仅要满足运输小车的顺利通过，而且要保证换流变运输到安装位置。3）换流变油池靠近阀厅侧设置拉锚点，拉锚点的位置与换流变端部牵引孔之间的夹角不应过小，保证换流变牵引过程中一次就位。4）每台换流变间隔内需设置电缆支沟，用于本体电缆引至换流变广场上的汇控箱。5）换流变间隔内如设置油色谱在线监测仪，则在线监测仪的定位不仅要满足测量精度对油管长度的要求，而且尽可能避开间隔内的巡视通道。6）换流变基础两侧油坑之间应设置一定的埋管，方便电缆敷设。7）换流变如采用Box-in型，则需要工程设计单位、换流变厂家、Box-in供货厂家共同确定Box-in的布置。包括换流变本体顶部、端部支撑点，Box-in对换流变网侧端子的带电距离，换流变顶部检修空间。8）换流变本体汇控柜布置在防火墙的端部，有横向布置和竖向布置两种方式。横向布置方式可减少换流变组装场地的宽度，但如果汇控柜的宽度影响到换流变推入工作位置，则需要采用竖向布置的方式。9）防火墙上的设备布置，应在满足电气接线的前提下，保证与相邻设备、支架、防火墙之间的带电距离。1.3强制性条文实施序号强制性条文内容执行情况《电力设备典型消防规程》DL5027-199317.3.2油量为2500kg及以上的室外变压器之间，如无防火墙，则防火距离不应小于下列规定：35kV及以下5m63kV6m110kV8m220kV～500kV10m油量在2500kg以上的变压器与油量在600kg以上的充油电气设备之间，其防火距离不应小于5m。执行27.3.4室外单台油量在1000kg以上的变压器及其他油浸式电气设备，应设置储油坑及排油设施；室内单台设备总油量在100kg以上的变压器及其他油浸式电气设备，应在距散热器或外壳1m周围砌防火堤（堰），以防止油品外溢。储油坑容积应按容纳100％设备油量或0％设备油量确定。当按20％设备油量设置储油坑，坑底应设有排油管，将事故油排入事故储油坑内。排油管内径不应小于100mm，事故时应能将油迅速排出，管口应加装铁栅滤网。储油坑内应设有净距不大于40mm的栅格，栅格上部铺设卵石，其厚度不小于250mm，卵石粒径应为50mm～80mm。当设置总事故油坑时，其容积应按最大一台充油电气设备的全部油量确定。当装设固定水喷雾灭火装置时，总事故...
