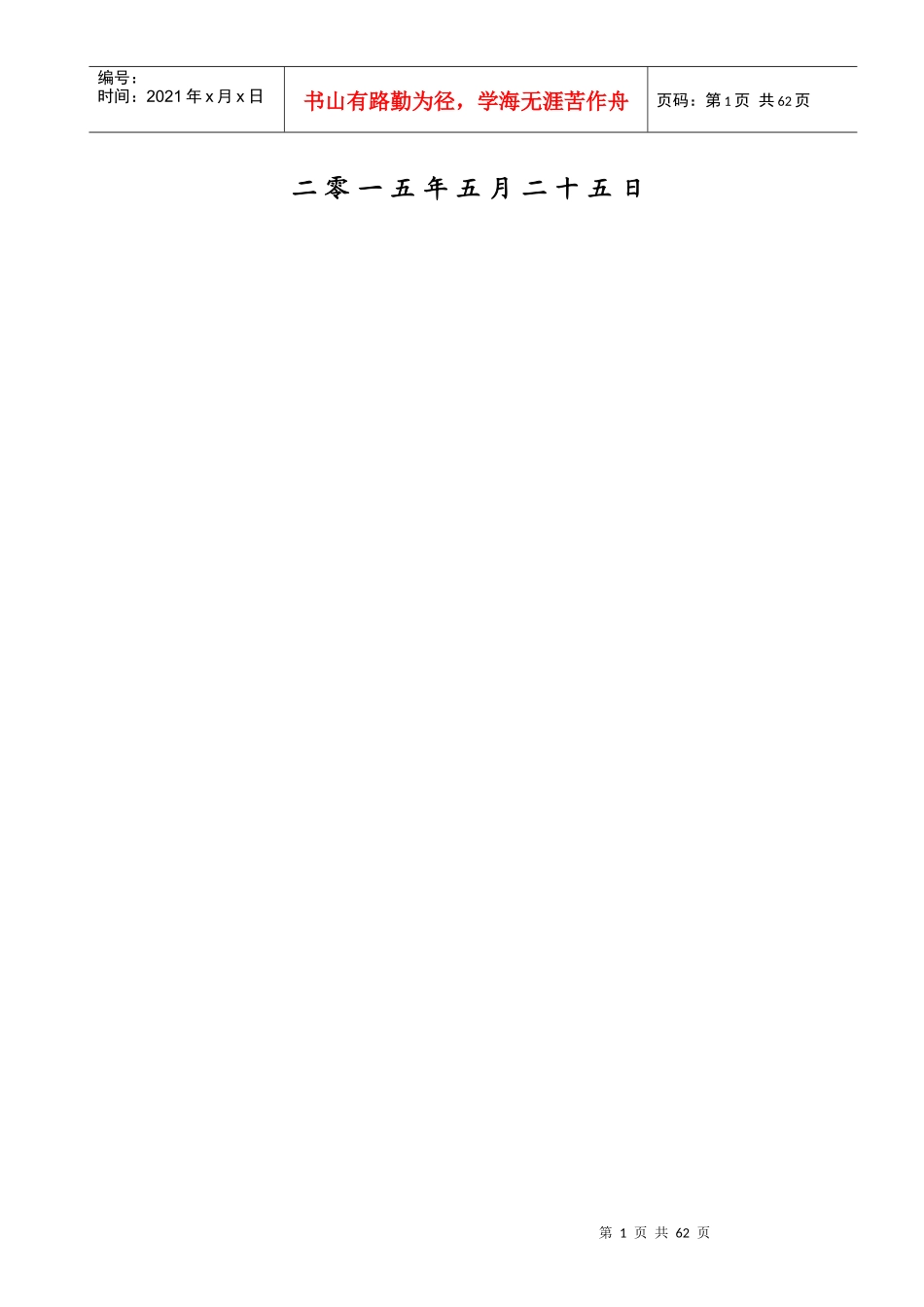

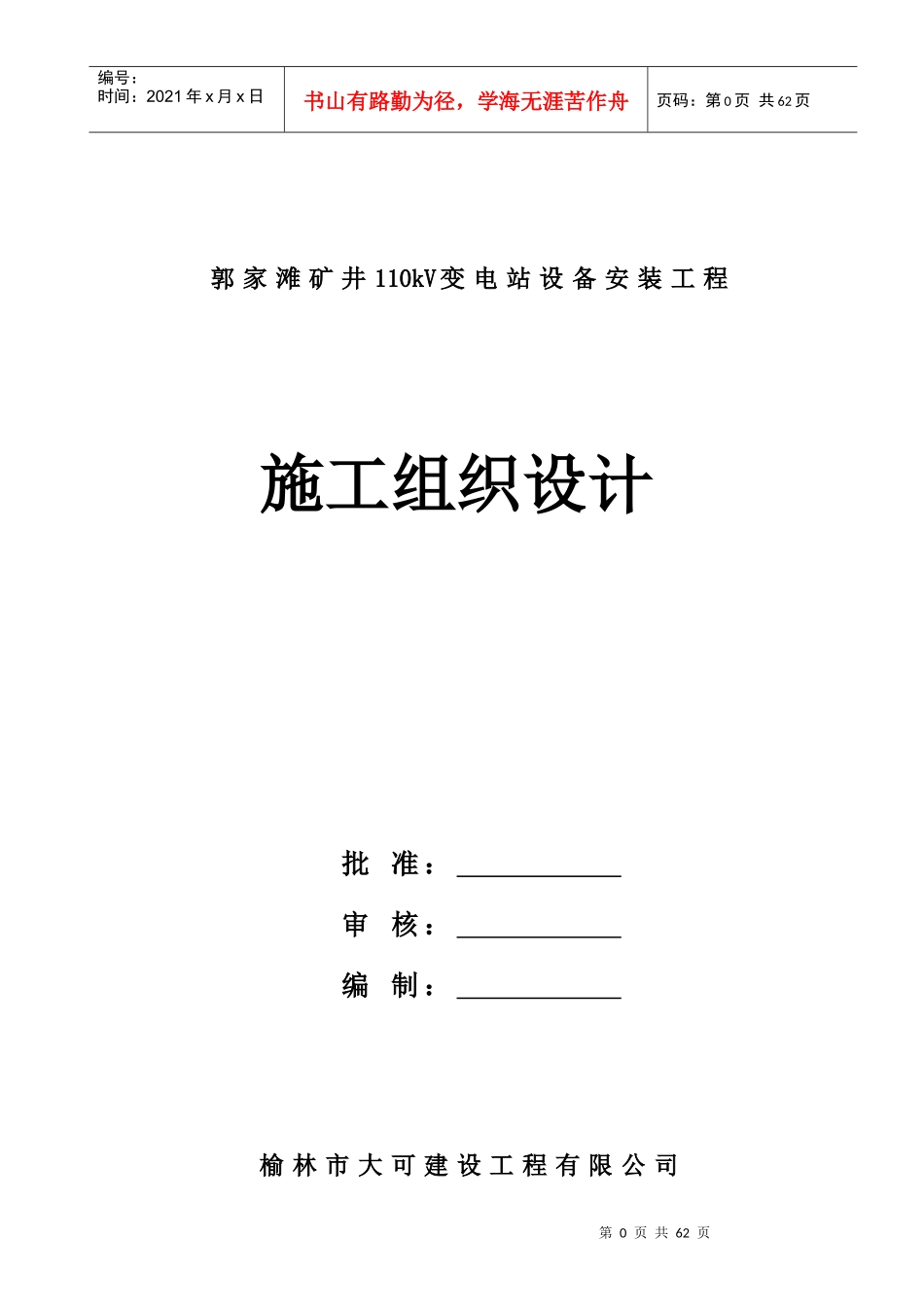

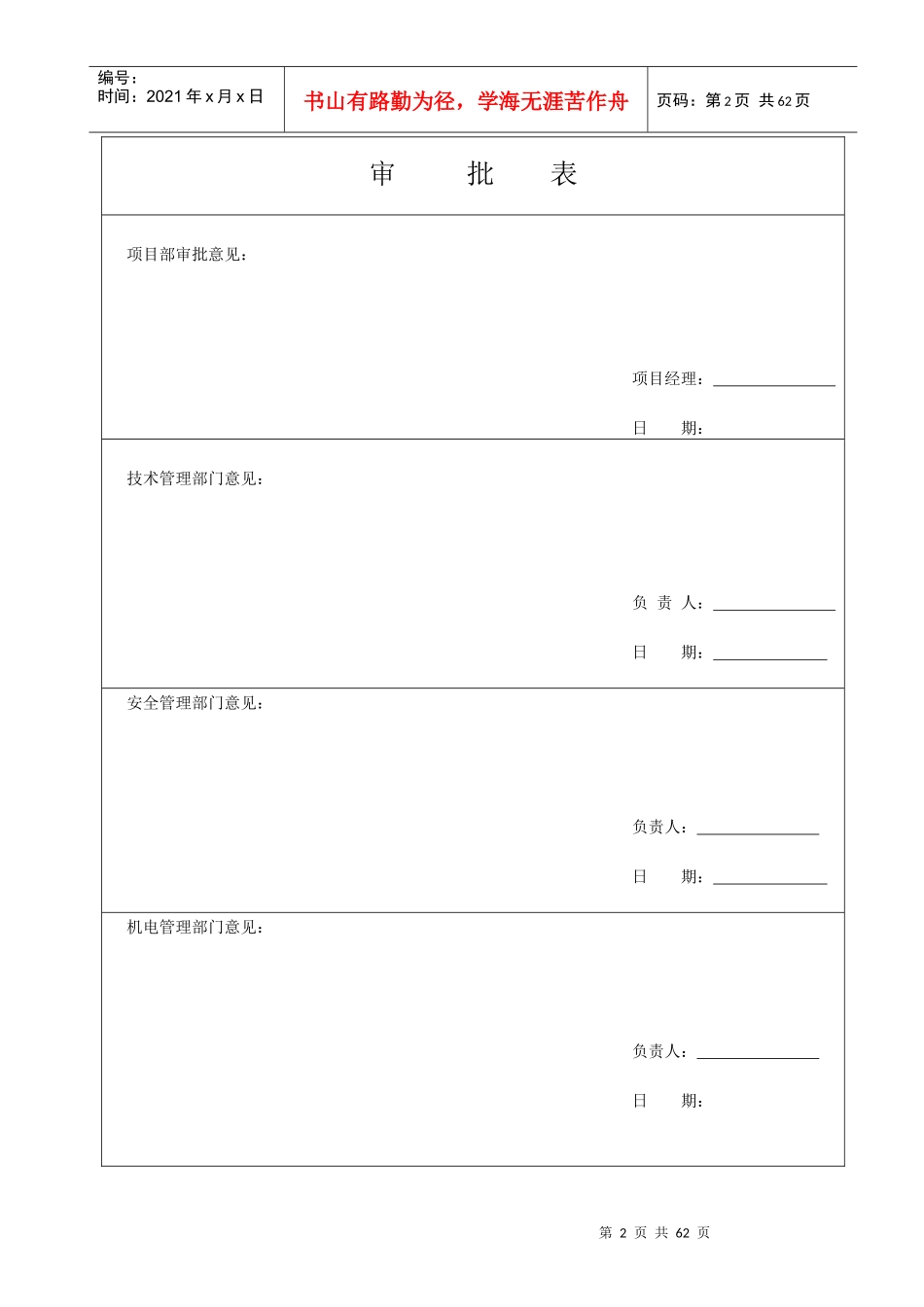

第0页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共62页郭家滩矿井110kV变电站设备安装工程施工组织设计批准：审核：编制：榆林市大可建设工程有限公司第1页共62页第0页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共62页二零一五年五月二十五日第2页共62页第1页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共62页审批表项目部审批意见：项目经理：日期：技术管理部门意见：负责人：日期：安全管理部门意见：负责人：日期：机电管理部门意见：负责人：日期：第3页共62页第2页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共62页第一章工程概况及特点一、工程概况1、工程简述郭家滩矿井位于陕西省榆林市榆阳区东北部，行政区划隶属榆阳区、小壕兔乡等管辖。郭家滩矿井设计生产能力初期25.0Mt/a，选煤厂设计生产能力与矿井相同。本设计的是郭家滩矿井副井场地110kV变电站。副井场地110kV变电站布置在副井场地东中部。本设计的主要内容及范围为变电站围墙内所有工程。2、变电站位于榆林市榆阳区东北部，行政区划隶属榆阳区、小壕兔乡境内,站区零米海拔高度（黄海高程）约1207.50m。2、工程规模1、主变压器主变压器本期为3台SSZ11-M-40000/110、110±8×1.25%/38.5±2×2.5%/10.5kV，U1-2=10.5%、U1-3=18%、U2-3=6.5%，接线组别为YN,yno，d11，容量比40MVA/40MVA/40MVA,有载调压开关为CM型。2、110kV设备110kV配电装置选用ZF33-126型户内三相共箱式全封闭式六氟化硫组合电器。GIS总体基本技术参数：126Kv/20000A、31.5KA。110kV共9个间隔。其中110kV系统进线2回，变压器出线3回，母联1回，PT间隔2回。3、35kV设备第4页共62页第3页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共62页35kV配电装置选用KYN61-40.5型户内开关柜，配VBG-40.5真空断路器，开断电流31.5kV。35kV系统进线3回，PT柜2回，母联断路器2回，母联隔离柜2回，馈线2回。共11面开关柜。35kV配电室内预留4个出线间隔位置。4、10kV设备10kV配电装置选用KYN28-12型户内中置式开关柜3回进线柜及母联断路器柜配VBG-12-4000A/40kA真空断路器，10kV系统进线3回，PT柜2回，母联断路器2回，母联隔离柜2回，馈线48回，其中包括：电容器馈线6回，接地变压器馈线2回，站用变压器馈线2回。共57面开关柜。5、无功补偿装置由于郭家滩煤矿副井场地用电负荷较大，负荷的波动比较大，所以无功补偿容量也随着波动较大，加之该矿的变频、整流设备产生的谐波危害矿井用电设备的正常运行。因而本次设计采用动态无功补偿与谐波治理成套装置（SVG），共二套，10kVⅠ、Ⅲ段母线上分别装设一套，无功补偿基本容量为2×12000kvar分装设一套10kV动态无功补偿与谐波治理成套装置（SVG）,每套动态无功补偿与谐波治理装置包含-6（感性）~6Mvar（容性的SVG动态无功补偿装置1套及补偿容量为6Mvar的FC电容器组1套，补偿第5页共62页第4页共62页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共62页后功率因数可保证不低于0.95。该装置投切电容器响应速度快，补偿效率高，并且滤波效果好，消除对电网的污染。每套动态无功补偿与谐波治理成套装置包含一套额定容量±6Mvar的以IGBT为核心部分的SVG型静止无功发生器及总补偿容量为6Mvar的FC成套装置（其中每套FC分为5、7两个滤波支路）。6、消弧线圈成套装置本矿井副井场地下井电缆较多，供电距离较长经计算，副井工业场地10kV侧的电容电流为120.258A，远远大于《矿山电力设计规范》要求的10A限值，因此在10KVⅠ、Ⅲ段母线上各装设一套ZDBG-10.5/0-110/J型消弧线圈成套装置，以实现将电流经单相接地故障点的电流限制在10A以内，提高供电安全性及可靠性。该成套装置分别由接地变压器（DKSC-1000/10.5型，不带二次线圈）、消弧线圈（XHDC1000/10.5/0110）、控制柜组成。7、站用电系统郭家滩矿井副井场地110kV变电站装设两台站用变压器，分别接于10KvⅠ、Ⅲ段母线上2台所用变压器低压侧分列运行。所用变选型为SC11-315/11，315kV干式变压...
