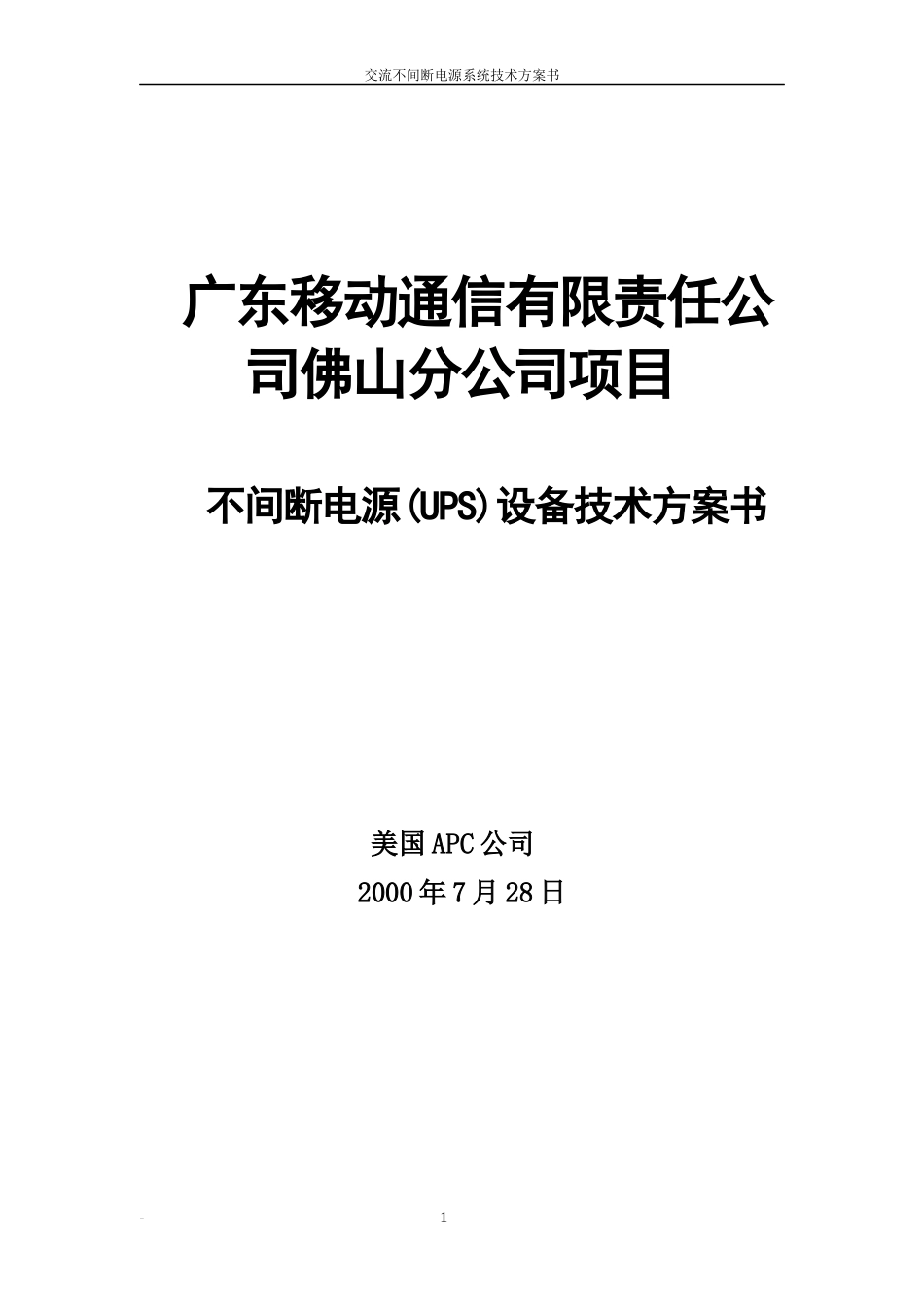

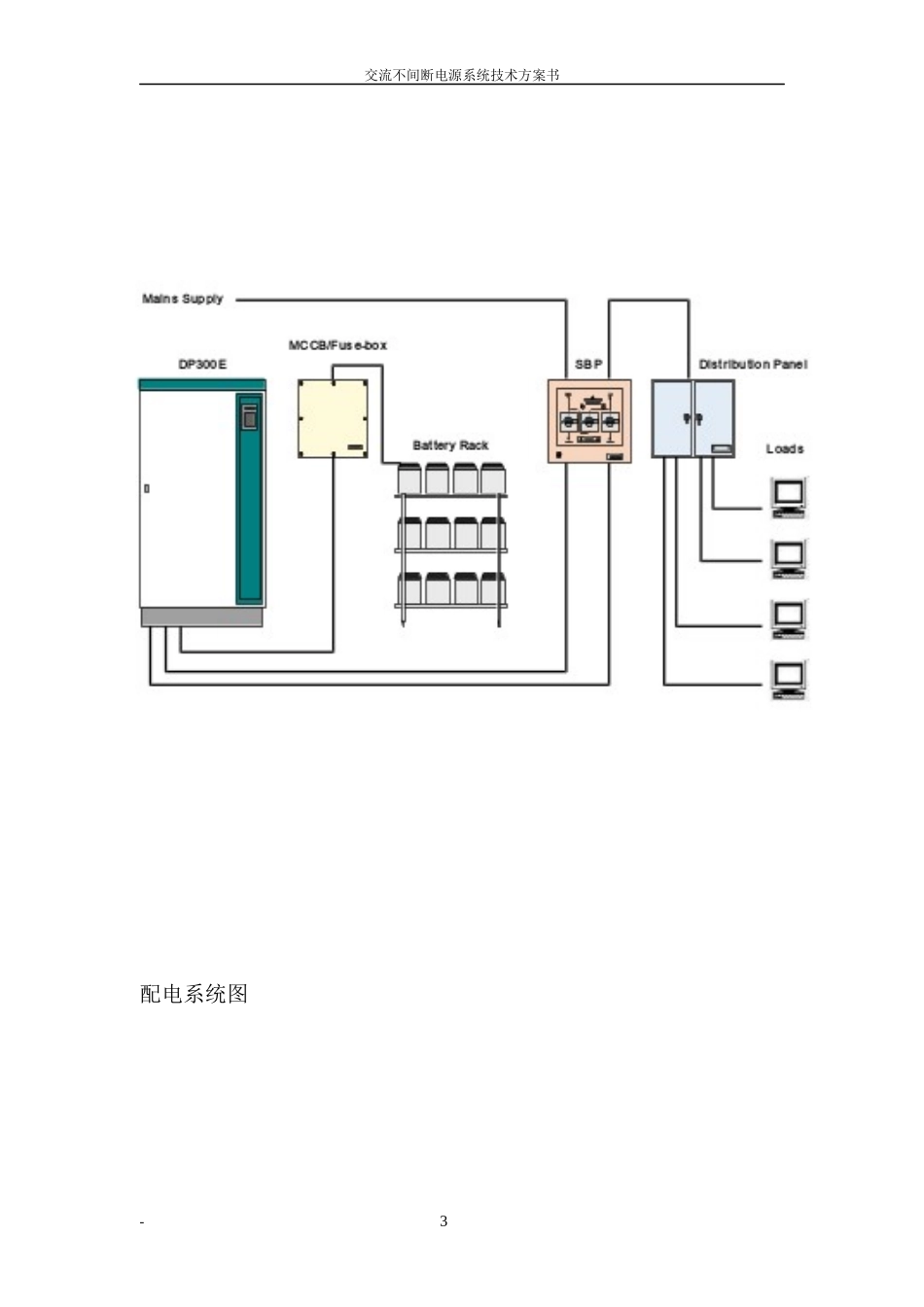

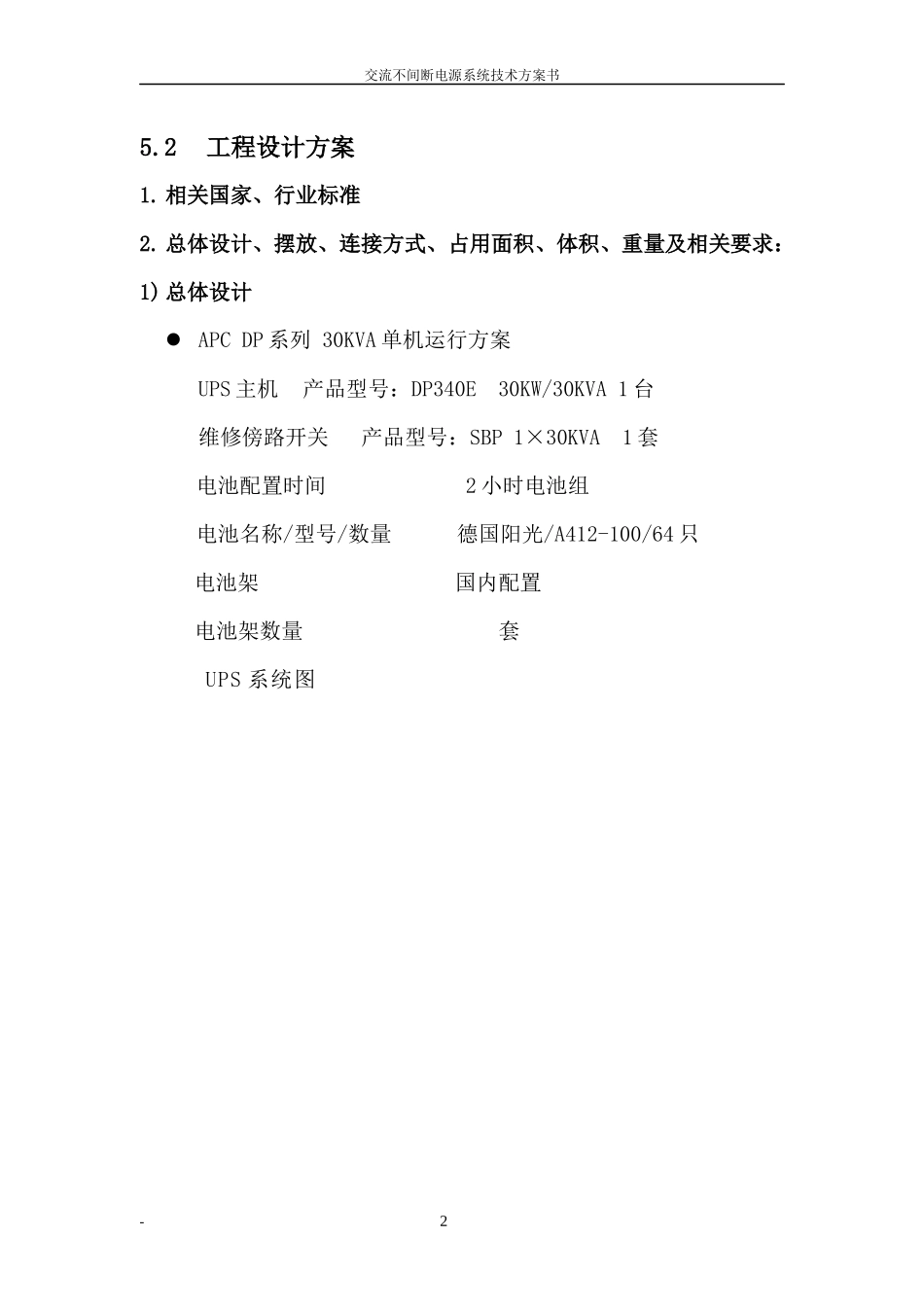

交流不间断电源系统技术方案书广东移动通信有限责任公司佛山分公司项目不间断电源(UPS)设备技术方案书美国APC公司2000年7月28日-1交流不间断电源系统技术方案书5.2工程设计方案1.相关国家、行业标准2.总体设计、摆放、连接方式、占用面积、体积、重量及相关要求:1)总体设计APCDP系列30KVA单机运行方案UPS主机产品型号:DP340E30KW/30KVA1台维修傍路开关产品型号:SBP1×30KVA1套电池配置时间2小时电池组电池名称/型号/数量德国阳光/A412-100/64只电池架国内配置电池架数量套UPS系统图-2交流不间断电源系统技术方案书配电系统图-3交流不间断电源系统技术方案书承重及摆放示意图APCDP系列40KVAUPS尺寸/重量/数量:1400mm×600mm×800mm(高×宽×深)/300kg/1-4交流不间断电源系统技术方案书台电池柜尺寸/重量:电池节数/重量:64节/2560kg建议采用角钢架解决承重问题APCDP系列80KVA双机冗余并联运行方案UPS主机产品型号:DP380E80KW/80KVA1台维修傍路开关产品型号:SBP2×80KVA1套电池配置时间2小时电池组电池名称/型号/数量德国阳光/A412-180/64只电池架国内配置电池架数量套UPS系统图配电系统图-5交流不间断电源系统技术方案书-6交流不间断电源系统技术方案书五.附件1.安装资料APCSilcon系列240KVAUPS尺寸/重量/数量:1800mm×1600mm×800mm(高×宽×深)/1400kg/1台电池柜尺寸/重量:1800mm×1000mm×800mm(高×宽×深)/230kg/2个电池节数/重量:64节/2048kg(松下)APCSilcon系列20KVA(一套)UPS尺寸/重量/数量:1400mm×600mm×800mm(高×宽×深)/385kg/2台-7交流不间断电源系统技术方案书电池柜尺寸/重量:1400mm×800mm×800mm(高×宽×深)/120kg/4个电池节数/重量:128节/2688kg(松下)-8第9页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共10页第10页共10页第9页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共10页
