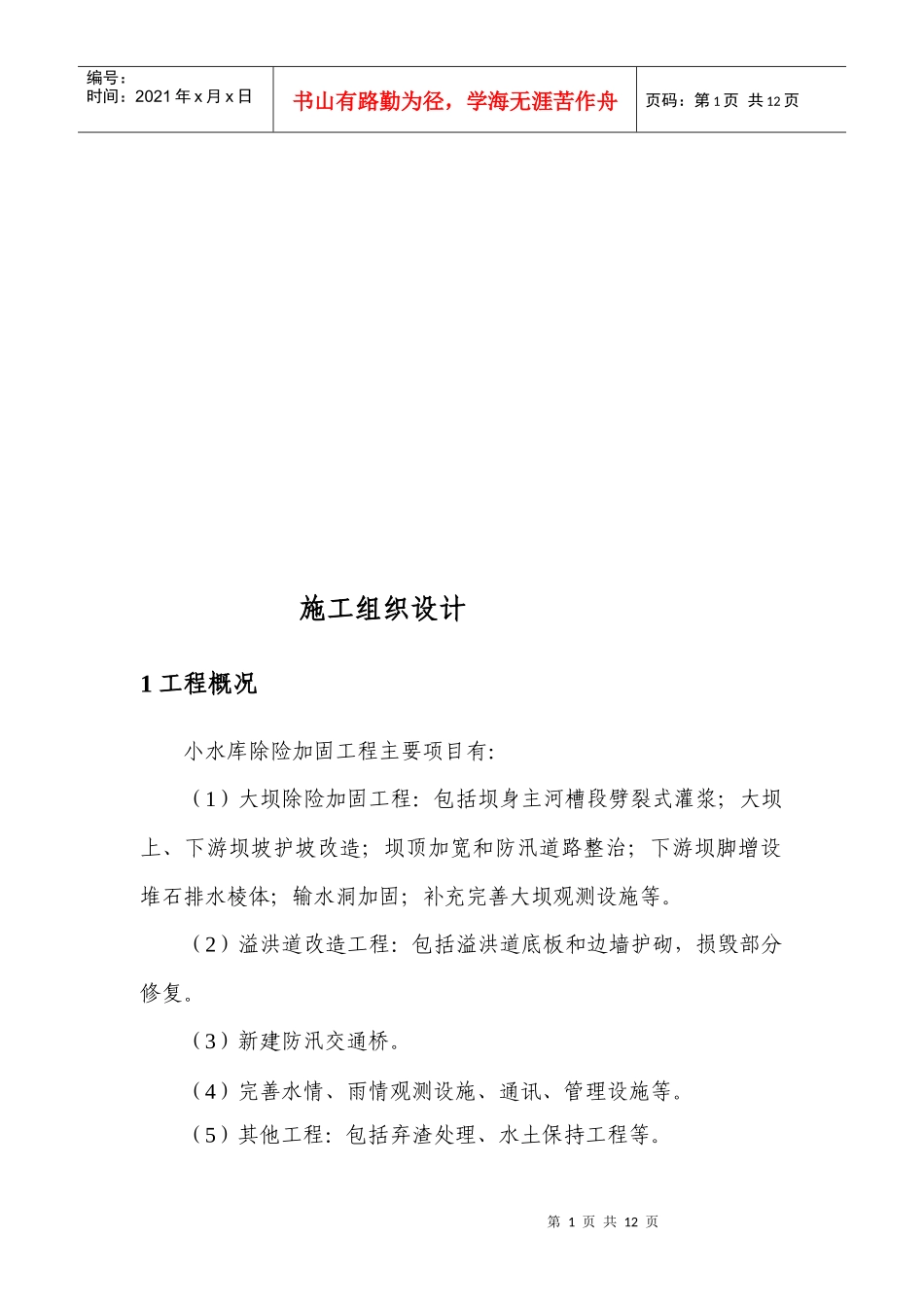

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页施工组织设计1工程概况小水库除险加固工程主要项目有：（1）大坝除险加固工程：包括坝身主河槽段劈裂式灌浆；大坝上、下游坝坡护坡改造；坝顶加宽和防汛道路整治；下游坝脚增设堆石排水棱体；输水洞加固；补充完善大坝观测设施等。（2）溢洪道改造工程：包括溢洪道底板和边墙护砌，损毁部分修复。（3）新建防汛交通桥。（4）完善水情、雨情观测设施、通讯、管理设施等。（5）其他工程：包括弃渣处理、水土保持工程等。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页完成以上工程共需：土方开挖0.40万m3，土方回填0.87万m3，砌体拆除0.13万m3，混凝土0.11万m3，砌石0.61万m3，灌浆640m。2施工条件2.1气象、地质条件流域内属暖温带大陆性季风气候，气侯因素变化明显，四季分明，干旱突出。多年平均气温为14.1℃，多年平均降水量690mm，区域降水年际变化大，年内分配不均，多集中在6～9月份，其降水量占全年降水量的60%左右。水库工程区地表水较贫乏。除汛期雨后有较大地表径流外，枯水期间仅关帝河及较大冲沟内有少量地表径流。工程区出露的地层主要为第四系上更新统及全新统低液限粘土等松散沉积物。具体情况分述如下：①上更新统（Q3）低液限粘土（Q3al+pl）：黄褐色、棕红色，粘粒含量较高，天然含水量较小，多呈硬塑～坚硬状，局部呈可塑～硬塑状，土质不均匀，含钙质结核，局部钙质结核富集成层。该层分布较广，厚度大。②全新统（Q4）低液限粘土（Q42al+pl）：黄褐色，粉粒含量较高，天然含水量较大，多呈可塑～硬塑状，局部成软塑状，土质较不均匀，局部夹有零星卵砾石，主要分布在沟谷底部表层。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页③人工填筑坝体土（Q4s）：主要由黄色低液限粘土和红色低液限粘土组成，土的成份和颜色变化较大，土质不均匀，偶见钙质结核，经分层碾压而成，压实程度不一，组成大坝坝体。.2.2对外交通条件小水库除险加固工程位于店乡境内。库址在淮河流域支流关河上游，水库控制流域面积5.53km2。工程对外交通：工程对外交通较好，现有公路与外部相通，路况基本良好，水库施工时可利用现有公路作为对外交通道路，对外交通运输方便。该工程施工时可利用本地的现有通讯线路及无线通讯网来满足施工期需要。2.3施工用水、电施工用水：从水库内直接取水，生活用水可从附近村庄接入。施工用电：由附近村庄接入。3施工场地布置小水库除险加固项目多，工程量大，场地分散，各项工程采取按计划分期、分批、分散存放的方式布置施工场地。3.1施工道路布置小水库位于店乡的关河上游，水库坝址位于店乡小村境内，距县城15公里，工程区对外交通运输条件十分便利。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页为方便溢洪道施工，需修建临时道路约500m。为使施工后临时道路能尽快复耕，采用土质路面，路面宽度4.5m。坝体施工临时便道均为自下而上，随高度变化调整的施工临时便道，便道采用两坝端进出的循环回路。3.2料场布置3.2.1弃渣场工程弃渣尽可能外运，利用移挖做填，减少费用。对不能利用或受条件限制多于的土石方，根据统一规划，就近选择低洼荒地，集中弃渣。在距小水库下游1km设置弃渣场工程总弃渣量约0.6万m3。弃渣时应分层堆放，保持弃渣稳定。工程完工后应按水土保持要求进行绿化，或做耕地用。3.2.2储料场工程临时储料场设置在大坝右坝肩平地处，用于储备碎石、砂、块石。3.2.3施工用房施工临时房屋布置在坝下游坝脚平地处，采用搭建临时房屋3000m2。3.2.4机械停放场选择地势平缓交通便利的场地作为机械停放场，根据小水库实际地形，将其布置在水库管理房附近。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页4施工度汛根据施工计划安排，工程施工全部安排在非汛期。根据《水利水电工程施工组织设计规范》（SL303-2004）表3.2.2导流建筑物洪水标准划...
