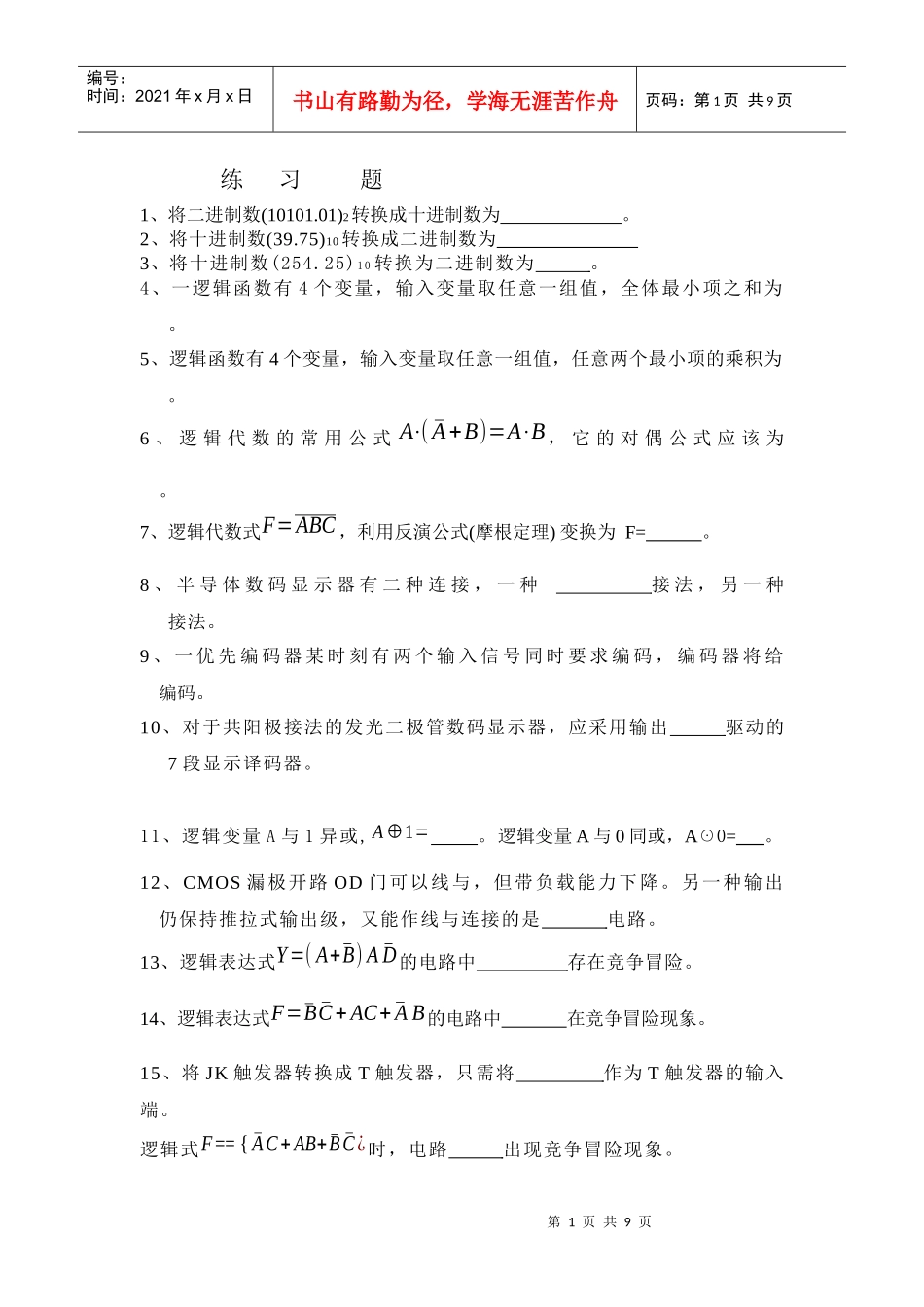

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页练习题1、将二进制数(10101.01)2转换成十进制数为。2、将十进制数(39.75)10转换成二进制数为3、将十进制数(254.25)10转换为二进制数为。4、一逻辑函数有4个变量，输入变量取任意一组值，全体最小项之和为。5、逻辑函数有4个变量，输入变量取任意一组值，任意两个最小项的乘积为。6、逻辑代数的常用公式A⋅(¯A+B)=A⋅B，它的对偶公式应该为。7、逻辑代数式F=ABC，利用反演公式(摩根定理)变换为F=。8、半导体数码显示器有二种连接，一种接法，另一种接法。9、一优先编码器某时刻有两个输入信号同时要求编码，编码器将给编码。10、对于共阳极接法的发光二极管数码显示器，应采用输出驱动的7段显示译码器。11、逻辑变量A与1异或,A⊕1=。逻辑变量A与0同或，A☉0=。12、CMOS漏极开路OD门可以线与，但带负载能力下降。另一种输出仍保持推拉式输出级，又能作线与连接的是电路。13、逻辑表达式Y=(A+¯B)A¯D的电路中存在竞争冒险。14、逻辑表达式F=¯B¯C+AC+¯AB的电路中在竞争冒险现象。15、将JK触发器转换成T触发器，只需将作为T触发器的输入端。逻辑式F=={¯AC+AB+¯B¯C¿时，电路出现竞争冒险现象。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页16、将JK触发器转换成T触发器，只需将作为T触发器的输入端。17、时序逻辑电路某时刻的输出不仅决定于该时刻的，而且还决定于电路，因此时序逻辑电路具有性。18、寄存器输入数码方式有和两种，输出数码方式也有和两种方式。19、一个触发器有个稳定状态，如果存储8位二进制信息要个触发器。20、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的，触发方式为或者的触发器不会出现这种现象。21、对于时序逻辑电路来说，某时刻电路的输出不仅决定于该时刻的，而且还决定于电路，因此时序电路具有记忆性。22、时序逻辑电路的逻辑功能通常可用、、、和等方式描术。23、集成时序电路清零方式分为和，前者是CR出现负脉冲时立即清零，后者是在CR出现负脉冲并在才执行清零功能。24、基本RS触发器的约束条件为RS=0、表示不允许输入信号为现象存在。25、同步JK触发器、主从JK触发器、边沿JK触发器，各自有不同的特点，但逻辑功能。26、时序逻辑电路由和两部分组成，通过将两部分连成一个整体。27、在计数器中，各触发器受同一CP脉冲控制的为计数器，受不同CP脉冲控制的为计数器。28、寄存器输入数码的方式有和两种，输出数码方式也有和两种方式。29、单稳态触发器的暂态时间tw与电路中参数二、单选（每题2分、共10分）：第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1、以下代码中不是BCD码的是()。A：5421码B：格雷码C：ASCII2、以下代码中为无权码的为()。A：8421BCD码B：2421BCD码C：格雷码3、逻辑函数L=(A+¯B)(A+C)的对偶式为（）。A：L'=(A+¯B)(A+C)B：L'=¯AB+¯A¯CC：L'=A¯B+AC4、以下表达式中符合逻辑变量运算法则的是()。A：C⋅C=C2B：1+1=10C：A+1=15、有一逻辑表达式、在输入变量取任何一组值时，任意两个最小项的乘积为()。A：1B；0C：不确定6、在下列逻辑电路中、不是组合逻辑电路的是()。A：译码器B：全加器C：寄存器7、在下列逻辑电路中，不是时序逻辑电路的是()。A：寄存器B：计数器C：译码器8、用4选1数据选择器实现函数Y=A1A0+¯A1A0，应使()A：D9=D2=1D1=D3=0B：D0=D1=1D2=D3=1C：D0=D2=0D1=D3=19、将JK触发器转换为T'触发器，应该使()。A：J=K=0B：J=K=1C：J=Q，K=010、欲使JK触发器按Qn+1=1工作，可使JK触发器的输入端()。A：J=K=1B：J=1，K=0C：J=¯Q,K=0第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页11、为实现将JK触发器转换成D触发器、应使()。A：J=K=DB：J=Dk=¯DC：J=K=¯D12、若要设计一个脉冲序列为1101001110的序列脉冲发生器，应选用触发器数为()。A：3B：4C：1013、欲使JK触发器按Qn+1=Qn工作，应使JK触发器输入端（）。A：J=¯QK=QB：J=QK=¯QC：J=1K=Q14、设...
