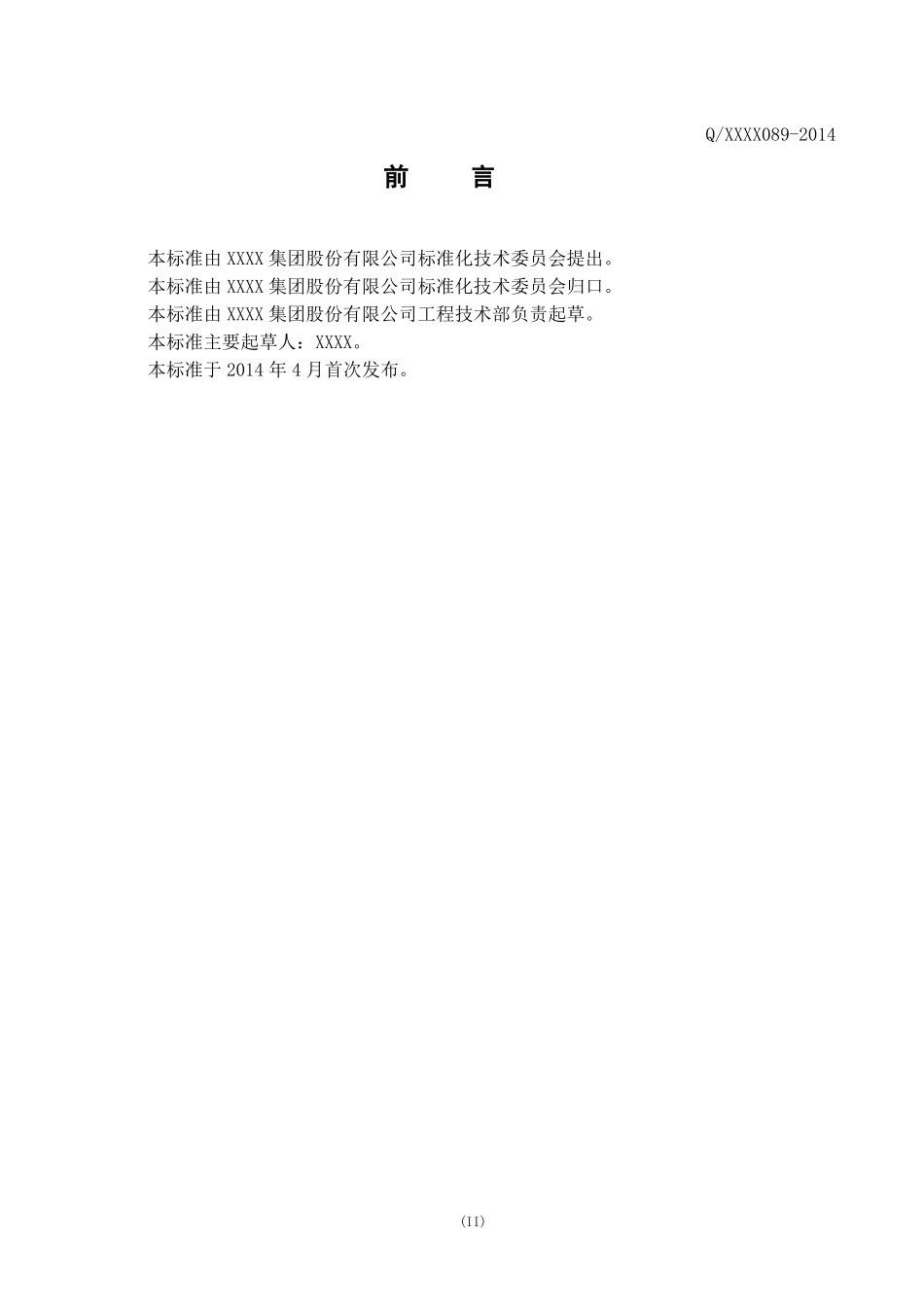

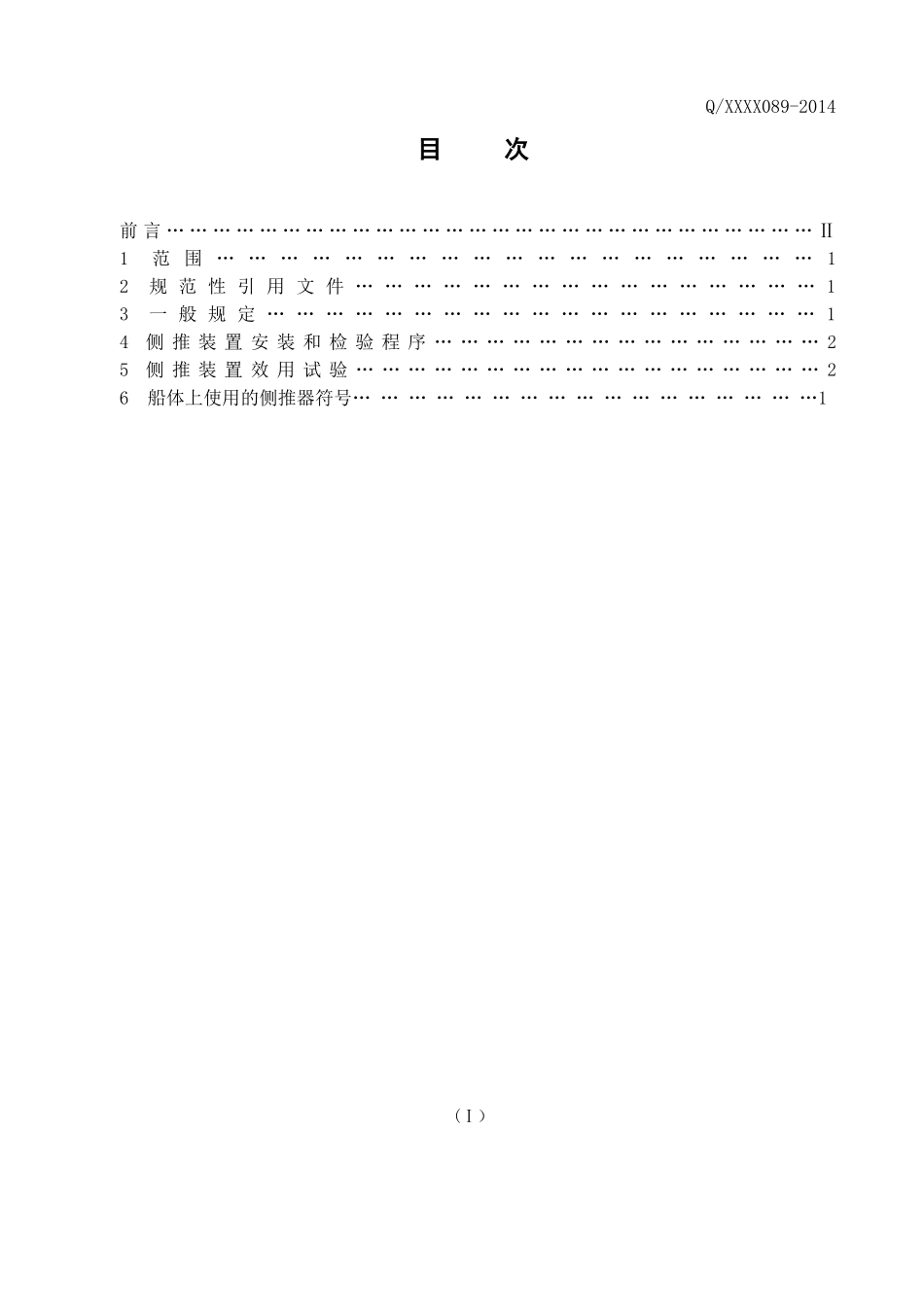

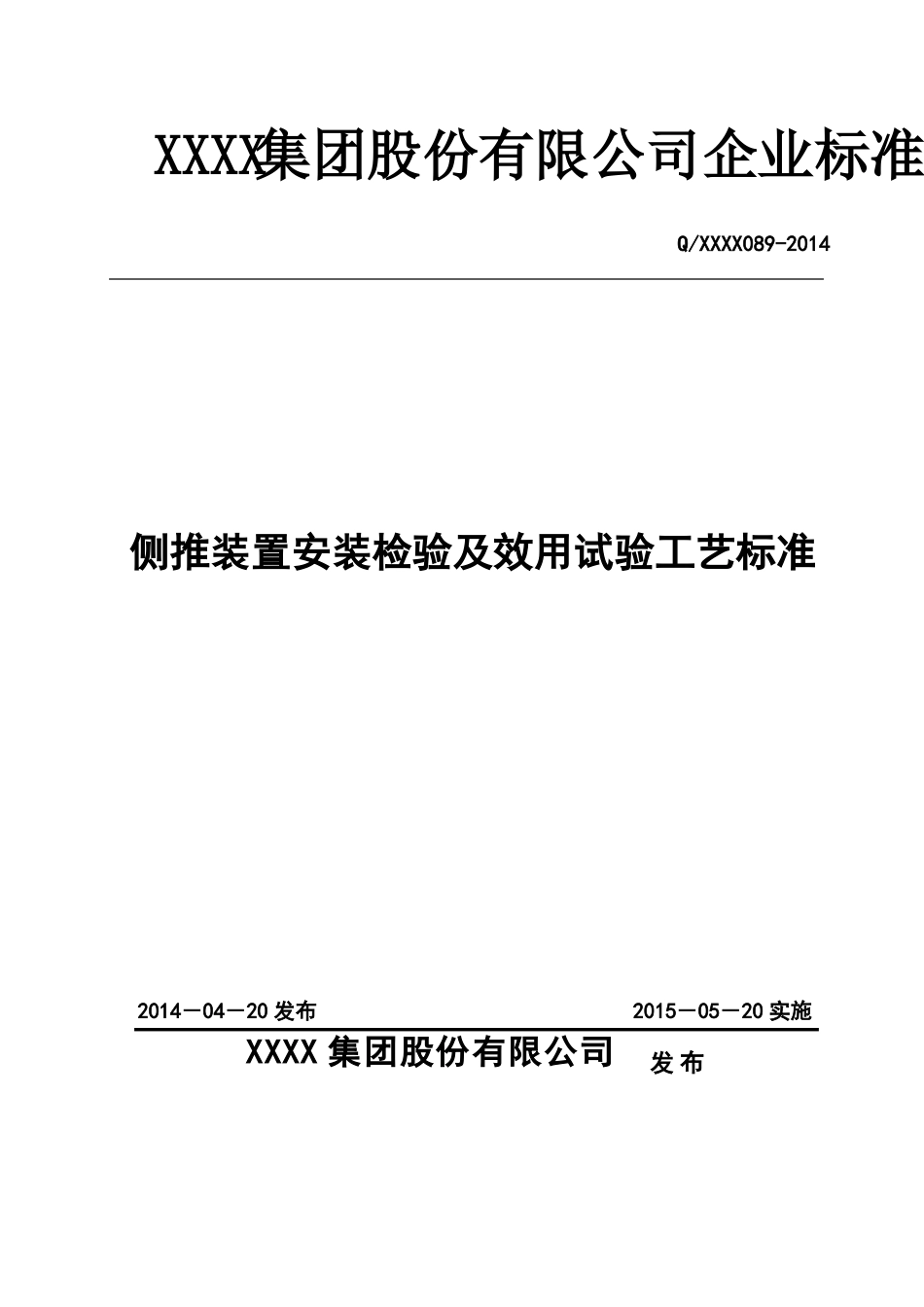

XXXX集团股份有限公司企业标准Q/XXXX089-2014侧推装置安装检验及效用试验工艺标准2014-04-20发布2015-05-20实施XXXX集团股份有限公司发布Q/XXXX089-2014目次前言…………………………………………………………………………Ⅱ1范围…………………………………………………12规范性引用文件…………………………………………13一般规定…………………………………………………14侧推装置安装和检验程序………………………………………25侧推装置效用试验………………………………………………26船体上使用的侧推器符号……………………………………………1(Ⅰ)Q/XXXX089-2014前言本标准由XXXX集团股份有限公司标准化技术委员会提出。本标准由XXXX集团股份有限公司标准化技术委员会归口。本标准由XXXX集团股份有限公司工程技术部负责起草。本标准主要起草人:XXXX。本标准于2014年4月首次发布。(II)Q/XXXX089-2014侧推装置安装检验及效用试验工艺标准1范围本标准规定了公司钢制主船体船的侧推装置安装检验及效用试验工艺标准。规定了侧推装置安装检验及效用试验质量要求。本标准适用于公司钢制主船体的船。本标准不适用于公司玻璃钢船产品。2规范性引用文件CB/T4000-2005中国造船质量检验CB/1102.3-85船用液压系统通用技术条件GB/T16695-1996造船球鼻艏和侧推器符号船舶设计手册轮机分册《内河船舶法定检验技术规则》(2011)《国内航行海船法定检验技术规则(2011)及(2012年修改通报)《钢制海船入级规范》(2006)及(2007年修改通报)3一般规定3.1目前有些船舶为了提高靠、离码头的灵活性,在船首部安装了侧推装置,侧推装置一般由制造厂整套供应,通常是导流管推进器和驱动装置各一组,很少是分散供应的。制造厂并提供技术文件。3.2侧推装置大部分采用固定螺距侧推装置,固定螺距侧推装置的造价要比可变螺距低廉,只有作为特殊用途的船舶上才使用可变螺距侧推装置。可变螺距侧推装置改变螺距的方法有两种,一种是用机械方法变螺距,另一种是采用液压方法变螺距。3.3侧推装置应有足够的侧推力,能满足船舶低速航行及靠离码头的工作要求。3.4侧推装置的管遂厚度应不小于相邻船体部分的厚度。4侧推装置安装和检验程序4.1导流管推进器安装4.1.1侧推装置安装实质上就是螺旋桨导流管的定位安装。定位方法:外购的导流管侧推器中心,按图样的安装尺寸、位置(如肋骨位置)安装,校准输入轴法兰平面水平,误差不大于2[角]分。定位导流管与船体连接处应符合船体结构要求,并进行定位焊1Q/XXXX089-2014接。导流管法兰平面水平度的检验方法,可用方型水平仪通过计算得出或用象限仪直接测量。4.2驱动装置安装4.2.1驱动装置设有电动机及齿轮箱,其安装要求:4.2.1.1轴对中检验。电动机和齿轮箱应严格对中,要求校中偏移不得大于±0.03mm,曲折不大于±0.10mm/m。检验方法可用指针法用塞尺检验。4.2.1.2焊接前,固定垫块四周与基座面板的接触应平整,用0.1mm塞尺检查不能插入,固定垫块应向外倾斜1:100。4.2.1.3活动垫块与固定垫块研配后的连接面用0.05mm塞尺检查,插入深度不允许超过20mm;平面用色油检查,接触点应均匀,在每25×25mm2面积上接触点不少于2-3点。垫片厚度:钢制不小于10-15mm,铸铁不小于17-25mm。4.3液压管路清洗4.3.1侧推装置如采用液压变螺距,安装前液压系统的管系必须进行化学清洗及预先上油保养,经清洗的管系两端应使用固定塞并封口,液压管内部的清洁应符合CB1102.3的有关要求。油箱应进行清洗并经检验认可,方可使用。4.4螺旋桨安装4.4.1无键螺旋桨安装时,应测量螺旋桨与轴的温度,求得平均温度,根据制造厂提供的螺旋桨安装压入量曲线,按平均温度得出螺旋桨的压入量。其压入方法和检验要求,可参照无键螺旋桨的安装检验。压入过程要做好测量记录,绘制压入量曲线图。4.4.2螺旋桨桨叶安装检验。单个桨叶安装时,要按照制造厂提供的扭矩要求,测量螺栓安装的扭矩做好螺栓旋紧时的扭矩原始记录。测量扭矩时,须使用专用的扭矩扳手,桨叶安装后须安装好放松装置。4.4.3桨叶间隙检验。螺旋桨安装后,须测量螺旋桨叶尖与导流管的间隙(该间隙数据制造厂已测量过,但由...
