强条实施计划(电气)VIP免费

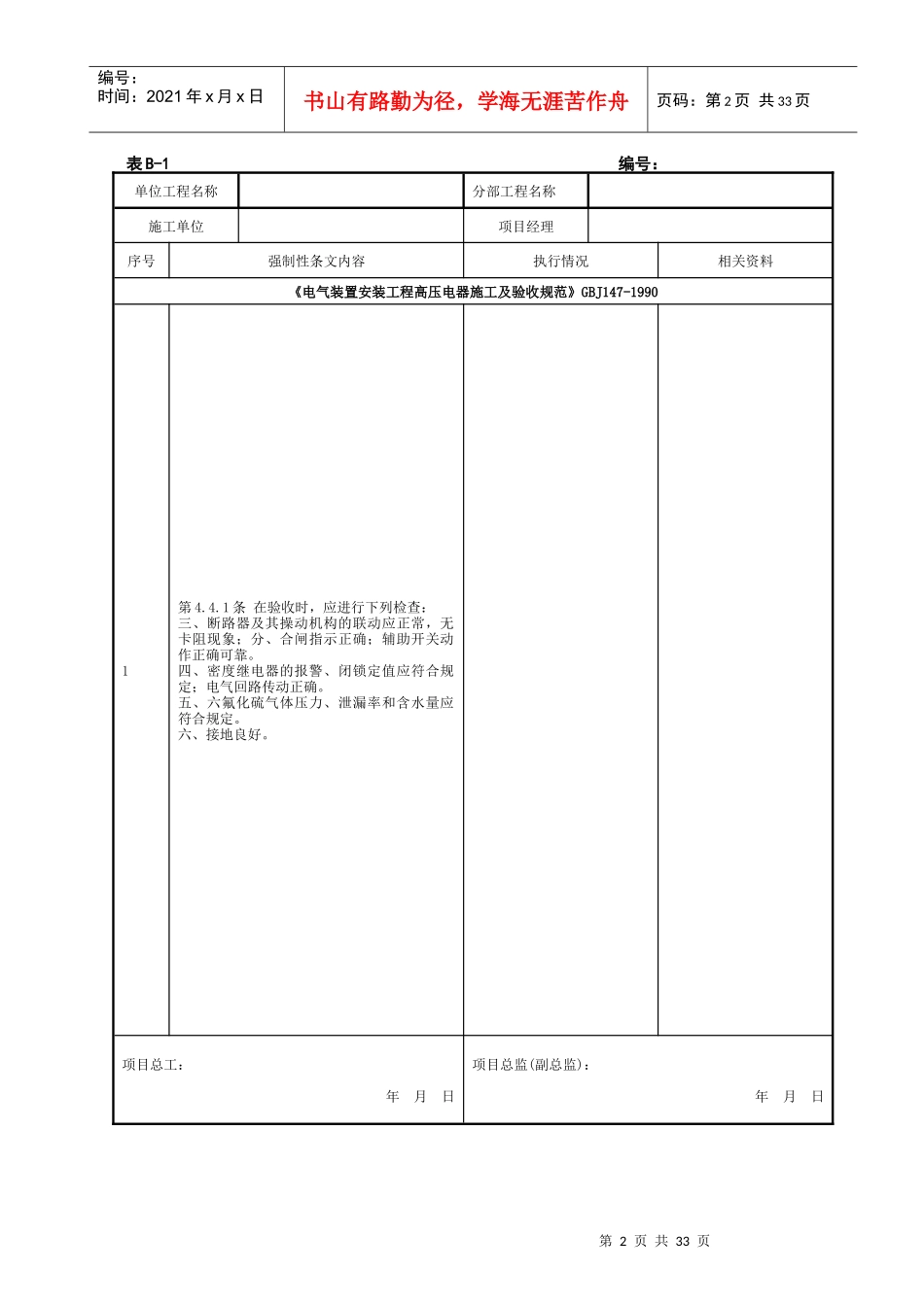

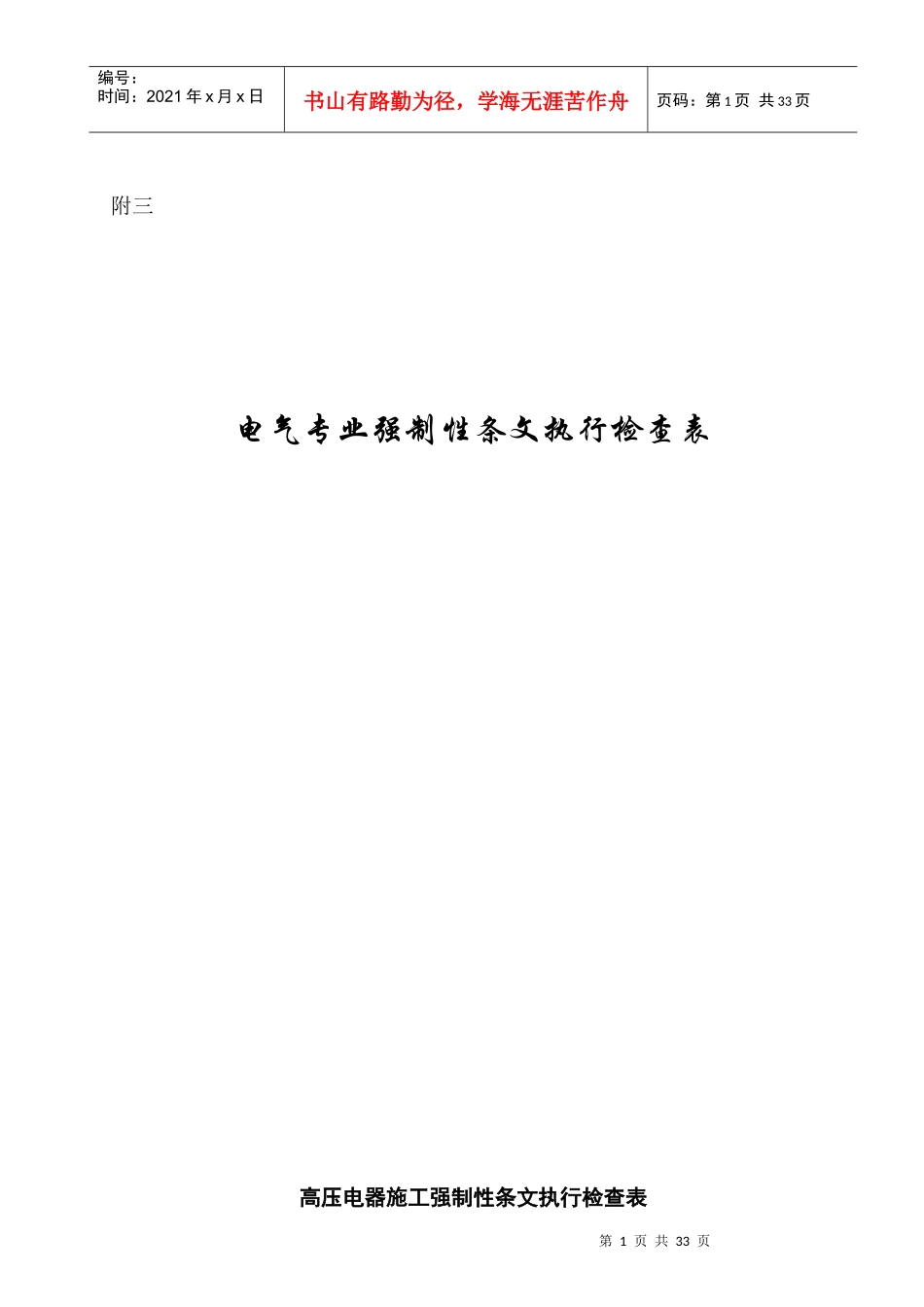

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页附三电气专业强制性条文执行检查表高压电器施工强制性条文执行检查表第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页表B-1编号：单位工程名称分部工程名称施工单位项目经理序号强制性条文内容执行情况相关资料《电气装置安装工程高压电器施工及验收规范》GBJ147-19901第4.4.1条在验收时，应进行下列检查：三、断路器及其操动机构的联动应正常，无卡阻现象；分、合闸指示正确；辅助开关动作正确可靠。四、密度继电器的报警、闭锁定值应符合规定；电气回路传动正确。五、六氟化硫气体压力、泄漏率和含水量应符合规定。六、接地良好。项目总工：年月日项目总监(副总监)：年月日第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页电力变压器、油侵电抗器、互感器施工强制性条文执行检查表表B-2编号：单位工程名称分部工程名称施工单位项目经理序号强制性条文内容执行情况相关资料《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-19901第2.3.2条当含氧量未达到18%以上时，人员不得进入。2第2.7.1条绝缘油必须按现行的国家标准《电气装置安装工程电气设备交接试验标准》的规定试验合格后，方可注入变压器中。不同牌号的绝缘油或同牌号的新油与运行过的油混合使用前，必须做混油试验。3第2.10.2条变压器、电抗器在试运行前，应进行全面检查，确认其符合运行条件时，方可投入运行。检查项目如下：一、本体、冷却装置及所有附件应无缺陷，且不渗油。五、事故排油设施应完好，消防设施齐全。七、接地引下线及与主接地网的连接应满足设计要求，接地应可靠。（铁芯和夹件的接地引出管、套管的接地小套管及电压抽取装置不用时其抽出端子均应接地；备用电流互感器二次端子应短接接地；套管顶部结构的接触及密封应良好）。九、分接头的位置应符合运行要求；有载调压切换装置的远方操作应动作可靠，指示位置正确。十三、变压器的全部电气试验应合格；保护装置整定值符合规定；操作及联动试验正确。项目总工：年月日项目总监(副总监)：年月日第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页母线安装施工强制性条文执行检查表表B-3编号：单位工程名称分部工程名称施工单位项目经理序号强制性条文内容执行情况相关资料《电气装置安装工程母线装置施工及验收规范》GBJ149-19901第2.4.9条母线施焊前，焊工必须经过考试合格。项目总工：年月日项目总监(副总监)：年月日第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页电缆敷设施工强制性条文执行检查表表B-4编号：单位工程名称分部工程名称施工单位项目经理序号强制性条文内容执行情况相关资料《电气装置安装工程电缆线路施工及验收规范》GB50168-20061第4.2.9条金属电缆支架全长均应有良好的接地。2第5.2.6条直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。3第7.0.1条对易受外部影响着火的电缆密集场所或可能着火蔓延而酿成严重事故的电缆线路，必须按设计要求的防火阻燃措施施工。第6页共33页第5页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共33页项目总工：年月日项目总监(副总监)：年月日第7页共33页第6页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共33页电气设备接地强制性条文执行检查表表B-5编号：单位工程名称分部工程名称施工单位项目经理序号强制性条文内容执行情况相关资料《电气装置安装工程接地装置施工及验收规范》GB50169-20061第3.1.1条电气装置的下列金属部分，均应接地或接零：1电气装置的下列金属部分，均应接地或接零：电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳；2电气设备的传动装置；3屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门；4配电、...
