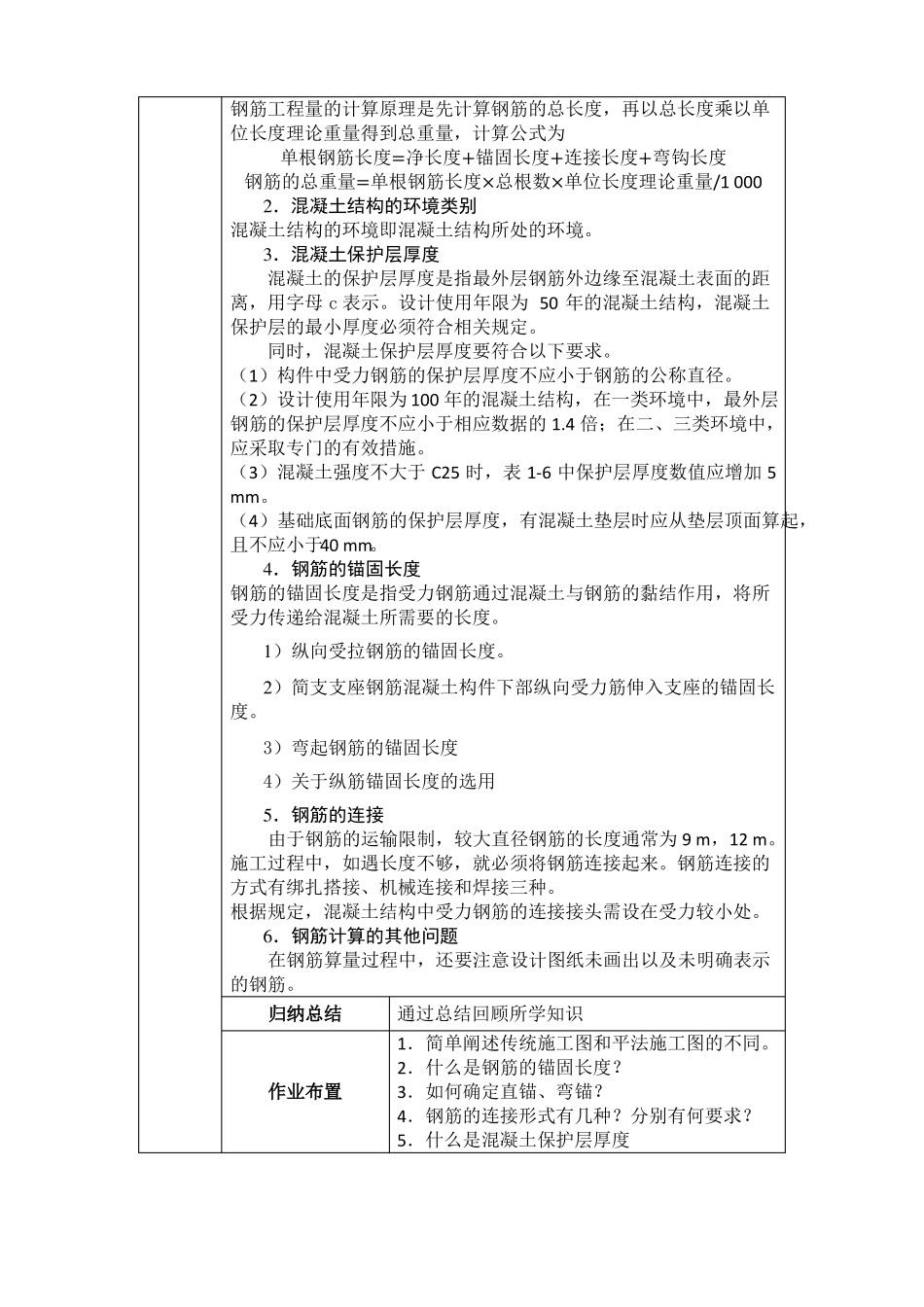

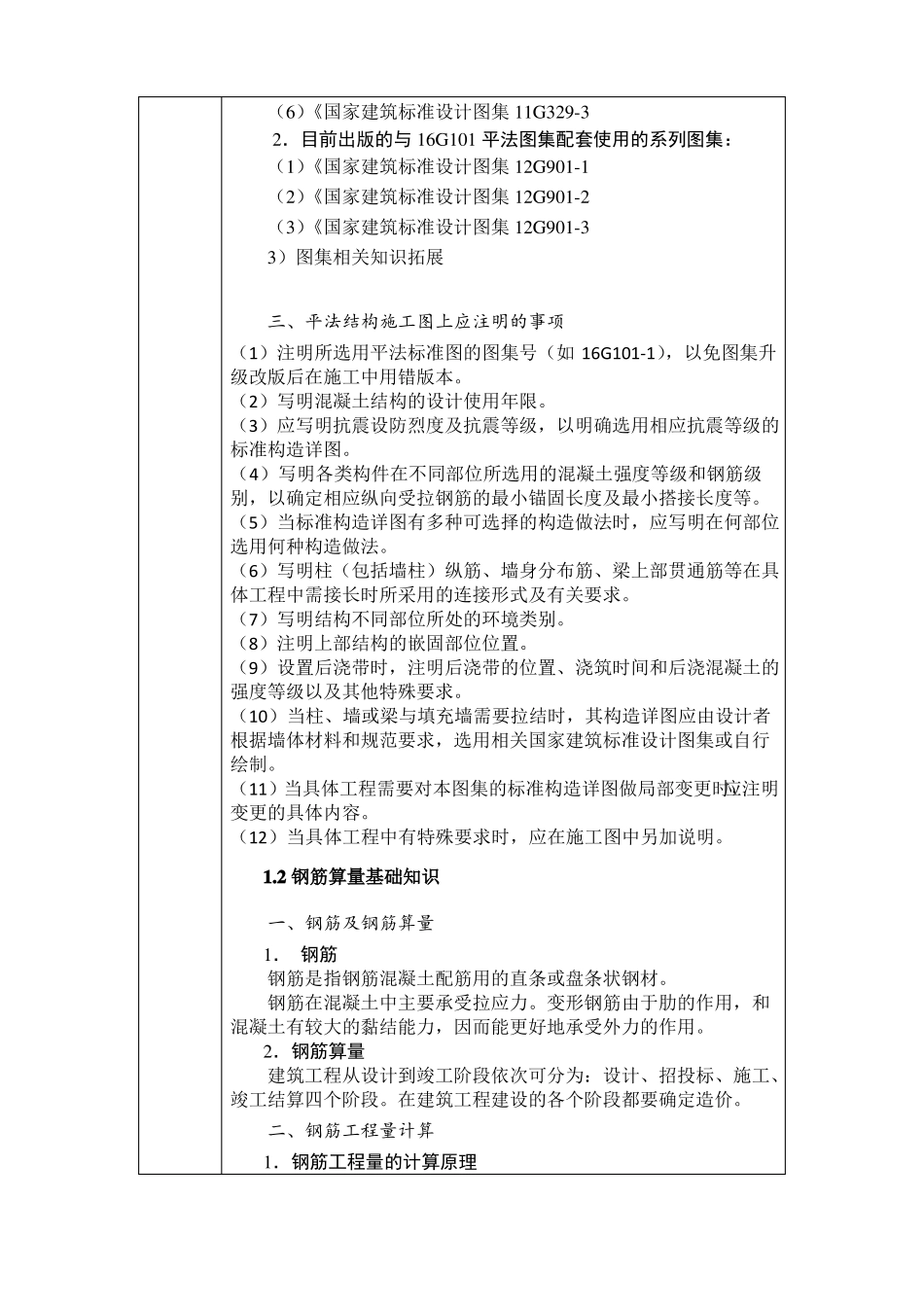

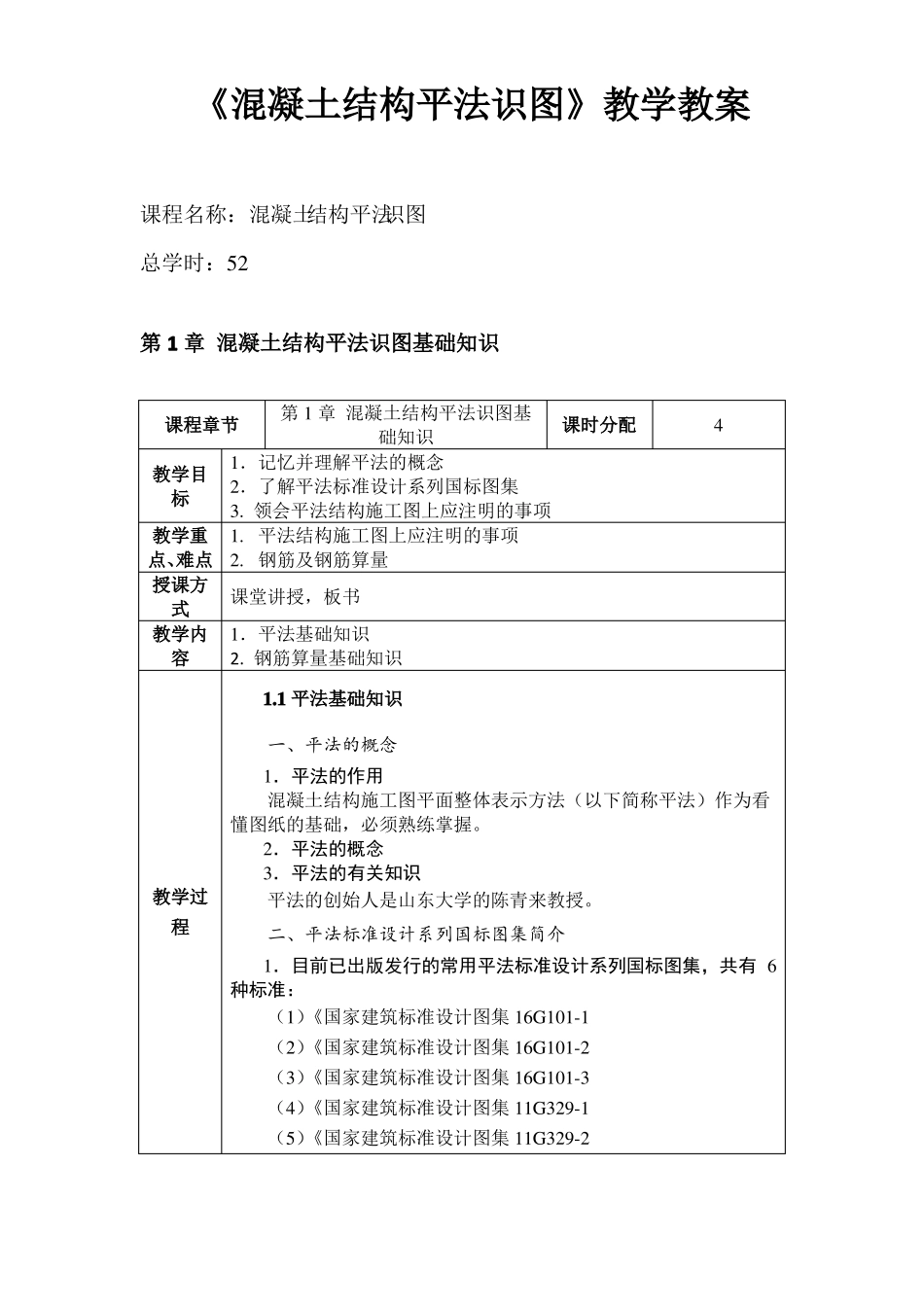

《混凝土结构平法识图》教学教案课程名称：混凝土结构平法识图总学时：52第1章混凝土结构平法识图基础知识第1章混凝土结构平法识图基课时分配础知识1．记忆并理解平法的概念教学目2．了解平法标准设计系列国标图集标3.领会平法结构施工图上应注明的事项教学重1.平法结构施工图上应注明的事项点、难点2.钢筋及钢筋算量授课方课堂讲授，板书式教学内1．平法基础知识容2.钢筋算量基础知识课程章节1.1平法基础知识一、平法的概念1．平法的作用混凝土结构施工图平面整体表示方法（以下简称平法）作为看懂图纸的基础，必须熟练掌握。2．平法的概念3．平法的有关知识平法的创始人是山东大学的陈青来教授。二、平法标准设计系列国标图集简介1．目前已出版发行的常用平法标准设计系列国标图集，共有6种标准：（1）《国家建筑标准设计图集16G101-1（2）《国家建筑标准设计图集16G101-2（3）《国家建筑标准设计图集16G101-3（4）《国家建筑标准设计图集11G329-1（5）《国家建筑标准设计图集11G329-24教学过程（6）《国家建筑标准设计图集11G329-32．目前出版的与16G101平法图集配套使用的系列图集：（1）《国家建筑标准设计图集12G901-1（2）《国家建筑标准设计图集12G901-2（3）《国家建筑标准设计图集12G901-33）图集相关知识拓展三、平法结构施工图上应注明的事项（1）注明所选用平法标准图的图集号（如16G101-1），以免图集升级改版后在施工中用错版本。（2）写明混凝土结构的设计使用年限。（3）应写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造详图。（4）写明各类构件在不同部位所选用的混凝土强度等级和钢筋级别，以确定相应纵向受拉钢筋的最小锚固长度及最小搭接长度等。（5）当标准构造详图有多种可选择的构造做法时，应写明在何部位选用何种构造做法。（6）写明柱（包括墙柱）纵筋、墙身分布筋、梁上部贯通筋等在具体工程中需接长时所采用的连接形式及有关要求。（7）写明结构不同部位所处的环境类别。（8）注明上部结构的嵌固部位位置。（9）设置后浇带时，注明后浇带的位置、浇筑时间和后浇混凝土的强度等级以及其他特殊要求。（10）当柱、墙或梁与填充墙需要拉结时，其构造详图应由设计者根据墙体材料和规范要求，选用相关国家建筑标准设计图集或自行绘制。（11）当具体工程需要对本图集的标准构造详图做局部变更时，应注明变更的具体内容。（12）当具体工程中有特殊要求时，应在施工图中另加说明。1.2钢筋算量基础知识一、钢筋及钢筋算量1．钢筋钢筋是指钢筋混凝土配筋用的直条或盘条状钢材。钢筋在混凝土中主要承受拉应力。变形钢筋由于肋的作用，和混凝土有较大的黏结能力，因而能更好地承受外力的作用。2．钢筋算量建筑工程从设计到竣工阶段依次可分为：设计、招投标、施工、竣工结算四个阶段。在建筑工程建设的各个阶段都要确定造价。二、钢筋工程量计算1．钢筋工程量的计算原理钢筋工程量的计算原理是先计算钢筋的总长度，再以总长度乘以单位长度理论重量得到总重量，计算公式为单根钢筋长度=净长度+锚固长度+连接长度+弯钩长度钢筋的总重量=单根钢筋长度×总根数×单位长度理论重量/10002．混凝土结构的环境类别混凝土结构的环境即混凝土结构所处的环境。3．混凝土保护层厚度混凝土的保护层厚度是指最外层钢筋外边缘至混凝土表面的距离，用字母c表示。设计使用年限为50年的混凝土结构，混凝土保护层的最小厚度必须符合相关规定。同时，混凝土保护层厚度要符合以下要求。（1）构件中受力钢筋的保护层厚度不应小于钢筋的公称直径。（2）设计使用年限为100年的混凝土结构，在一类环境中，最外层钢筋的保护层厚度不应小于相应数据的1.4倍；在二、三类环境中，应采取专门的有效措施。（3）混凝土强度不大于C25时，表1-6中保护层厚度数值应增加5mm。（4）基础底面钢筋的保护层厚度，有混凝土垫层时应从垫层顶面算起，且不应小于40mm。4．钢筋的锚固长度钢筋的锚固长度是指受力钢筋通过混凝土与钢筋的黏结作用，将所受力传递给混凝土所需要的长度。1）纵向受拉钢筋的锚固长度。2）简支支座钢筋混凝土构件下部纵向受力筋伸入支座的锚固长度。3）弯起钢筋的锚固长...
