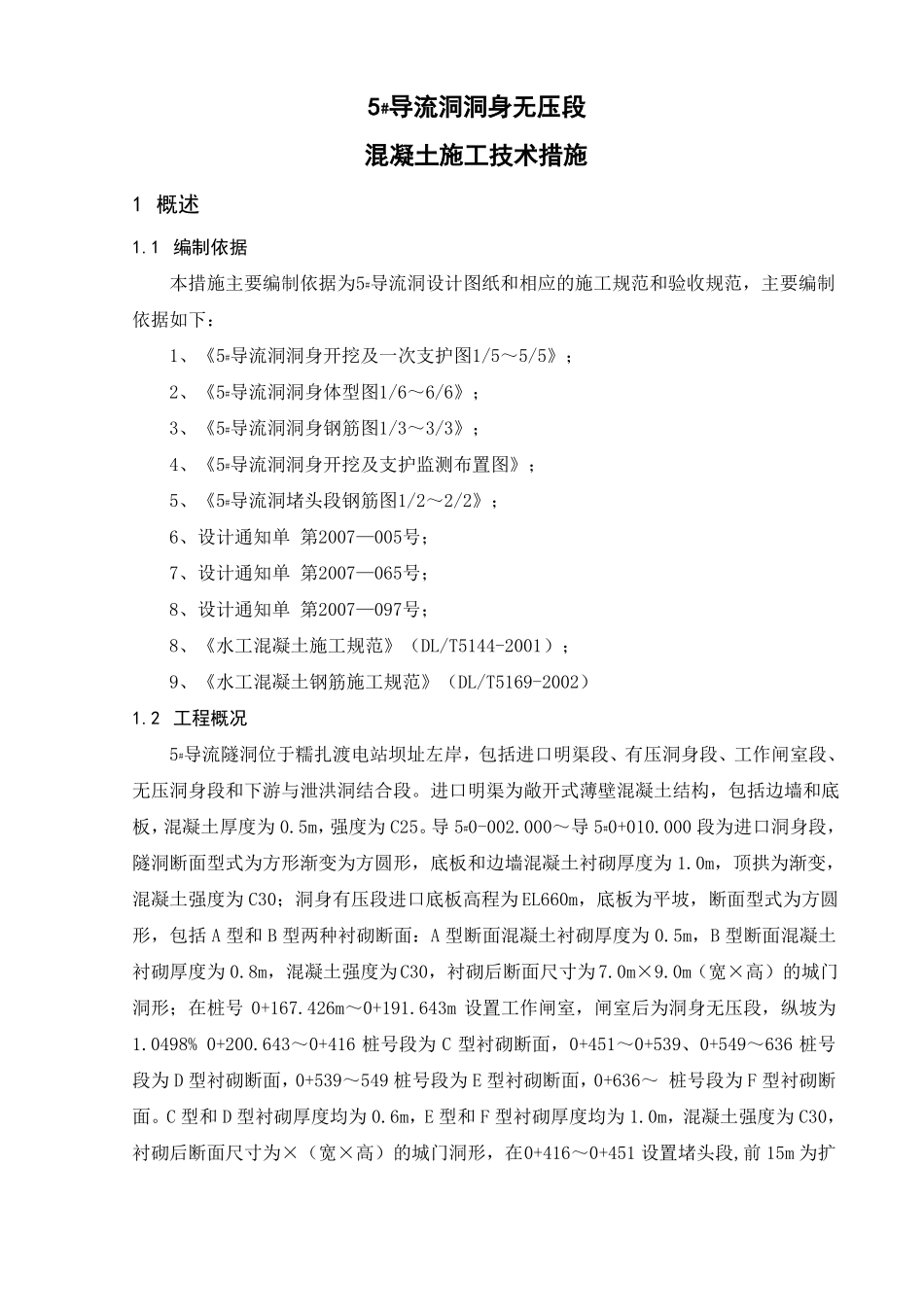

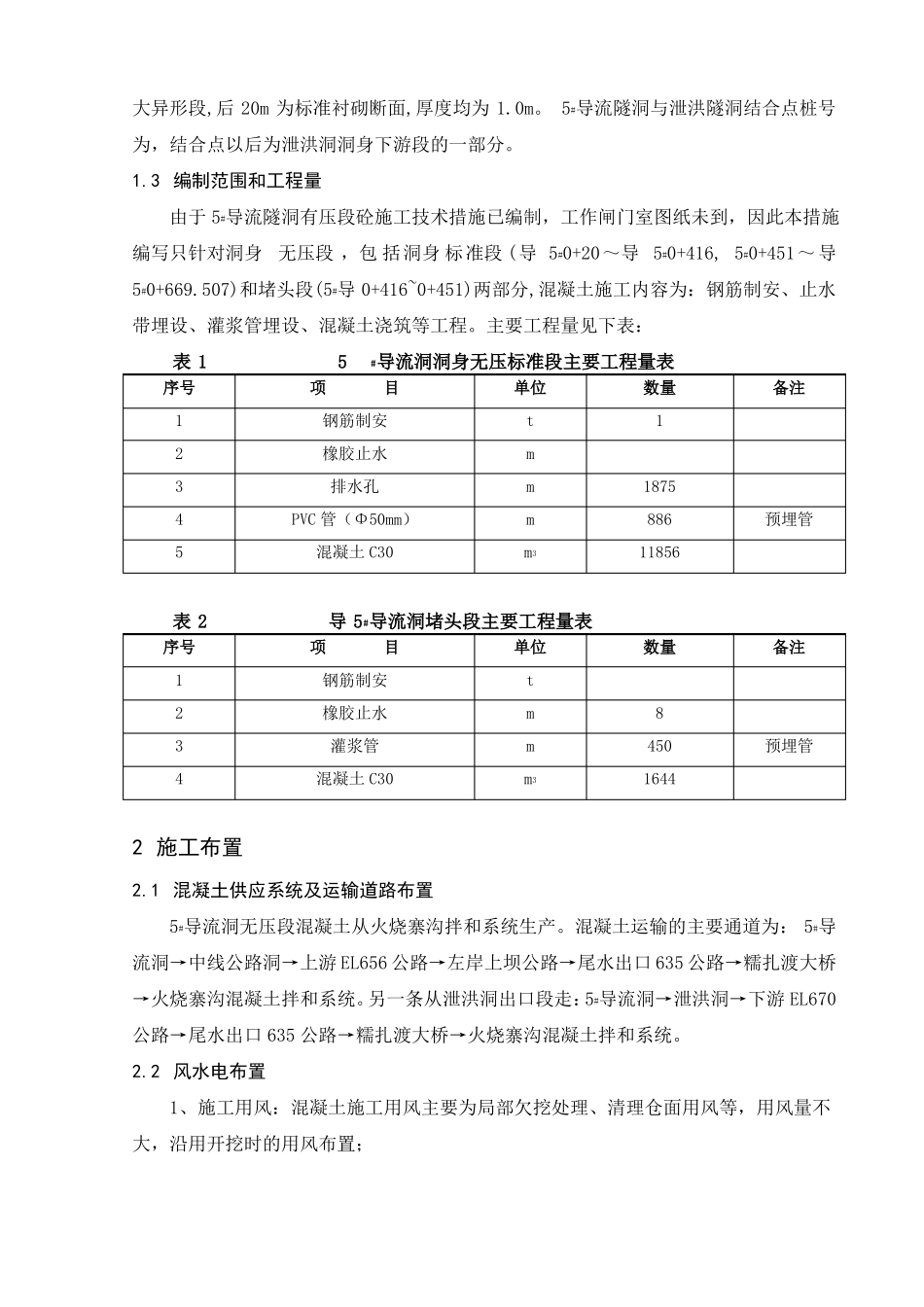

5导流洞洞身无压段混凝土施工技术措施1概述1.1编制依据本措施主要编制依据为5#导流洞设计图纸和相应的施工规范和验收规范，主要编制依据如下：1、《5#导流洞洞身开挖及一次支护图1/5～5/5》；2、《5#导流洞洞身体型图1/6～6/6》；3、《5#导流洞洞身钢筋图1/3～3/3》；4、《5#导流洞洞身开挖及支护监测布置图》；5、《5#导流洞堵头段钢筋图1/2～2/2》；6、设计通知单第2007—005号；7、设计通知单第2007—065号；8、设计通知单第2007—097号；8、《水工混凝土施工规范》（DL/T5144-2001）；9、《水工混凝土钢筋施工规范》（DL/T5169-2002）1.2工程概况5#导流隧洞位于糯扎渡电站坝址左岸，包括进口明渠段、有压洞身段、工作闸室段、无压洞身段和下游与泄洪洞结合段。进口明渠为敞开式薄壁混凝土结构，包括边墙和底板，混凝土厚度为0.5m，强度为C25。导5#0-002.000～导5#0+010.000段为进口洞身段，隧洞断面型式为方形渐变为方圆形，底板和边墙混凝土衬砌厚度为1.0m，顶拱为渐变，混凝土强度为C30；洞身有压段进口底板高程为EL660m，底板为平坡，断面型式为方圆形，包括A型和B型两种衬砌断面：A型断面混凝土衬砌厚度为0.5m，B型断面混凝土衬砌厚度为0.8m，混凝土强度为C30，衬砌后断面尺寸为7.0m×9.0m（宽×高）的城门洞形；在桩号0+167.426m～0+191.643m设置工作闸室，闸室后为洞身无压段，纵坡为1.0498%0+200.643～0+416桩号段为C型衬砌断面，0+451～0+539、0+549～636桩号段为D型衬砌断面，0+539～549桩号段为E型衬砌断面，0+636～桩号段为F型衬砌断面。C型和D型衬砌厚度均为0.6m，E型和F型衬砌厚度均为1.0m，混凝土强度为C30，衬砌后断面尺寸为×（宽×高）的城门洞形，在0+416～0+451设置堵头段,前15m为扩#大异形段,后20m为标准衬砌断面,厚度均为1.0m。5#导流隧洞与泄洪隧洞结合点桩号为，结合点以后为泄洪洞洞身下游段的一部分。1.3编制范围和工程量由于5#导流隧洞有压段砼施工技术措施已编制，工作闸门室图纸未到，因此本措施编写只针对洞身无压段，包括洞身标准段(导5#0+20～导5#0+416,5#0+451～导5#0+669.507)和堵头段(5#导0+416~0+451)两部分,混凝土施工内容为：钢筋制安、止水带埋设、灌浆管埋设、混凝土浇筑等工程。主要工程量见下表：表15#导流洞洞身无压标准段主要工程量表序号12345项目钢筋制安橡胶止水排水孔PVC管（Φ50mm）混凝土C30单位tmmmm3数量1187588611856备注预埋管表2导5#导流洞堵头段主要工程量表序号1234项目钢筋制安橡胶止水灌浆管混凝土C30单位tmmm3数量84501644备注预埋管2施工布置2.1混凝土供应系统及运输道路布置5#导流洞无压段混凝土从火烧寨沟拌和系统生产。混凝土运输的主要通道为：5#导流洞→中线公路洞→上游EL656公路→左岸上坝公路→尾水出口635公路→糯扎渡大桥→火烧寨沟混凝土拌和系统。另一条从泄洪洞出口段走：5#导流洞→泄洪洞→下游EL670公路→尾水出口635公路→糯扎渡大桥→火烧寨沟混凝土拌和系统。2.2风水电布置1、施工用风：混凝土施工用风主要为局部欠挖处理、清理仓面用风等，用风量不大，沿用开挖时的用风布置；2、施工供水：混凝土施工用水主要为仓面清理、养护用水，沿用原开挖供水系统。3、施工用电：混凝土浇筑施工用电主要有振捣器、电焊机、仓面施工照明等施工用电，由开挖期间的供电系统接取。3施工总体程序及分层分块3.1施工总体程序根据混凝土施工的部位和施工合理性，5#导流洞洞身无压段混凝土施工的总体程序为：先进行底板垫层混凝土施工，再进行底板结构混凝土浇筑，最后浇筑边顶拱混凝土的施工程序。洞内混凝土施工按从下游向上游的原则进行，施工时垫层砼超前浇筑，底板结构砼滞后30～50m施工，边顶拱砼滞后3～5块底板砼施工。边顶拱砼采用自驱式钢模台车浇筑，钢模台车在堵头段进行组装，为尽旱提供钢模台车安装场地，组装前先进行堵头段上、下游（0+392～0+416、0+431～455）各两块底板结构砼浇筑，并对堵头段回填石渣，提前形成钢模台车安装场地。在钢模台车安装的同时进行洞身底板砼的施工，钢模台车安装结束后行至下游，从下游向上游浇筑边顶拱砼。堵头段砼施工在无压段砼浇筑过程中穿插进行。由于闸室段未...
