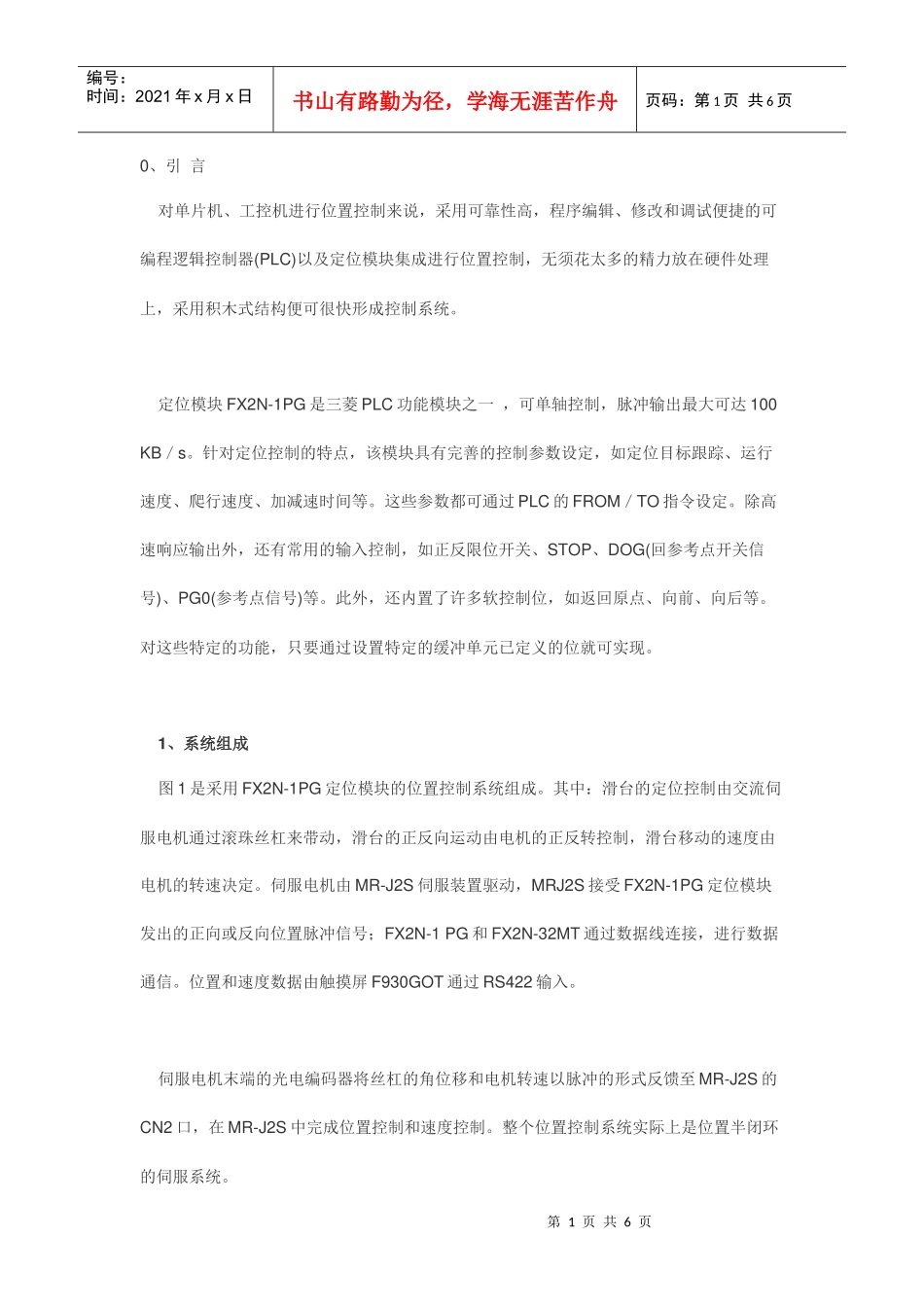

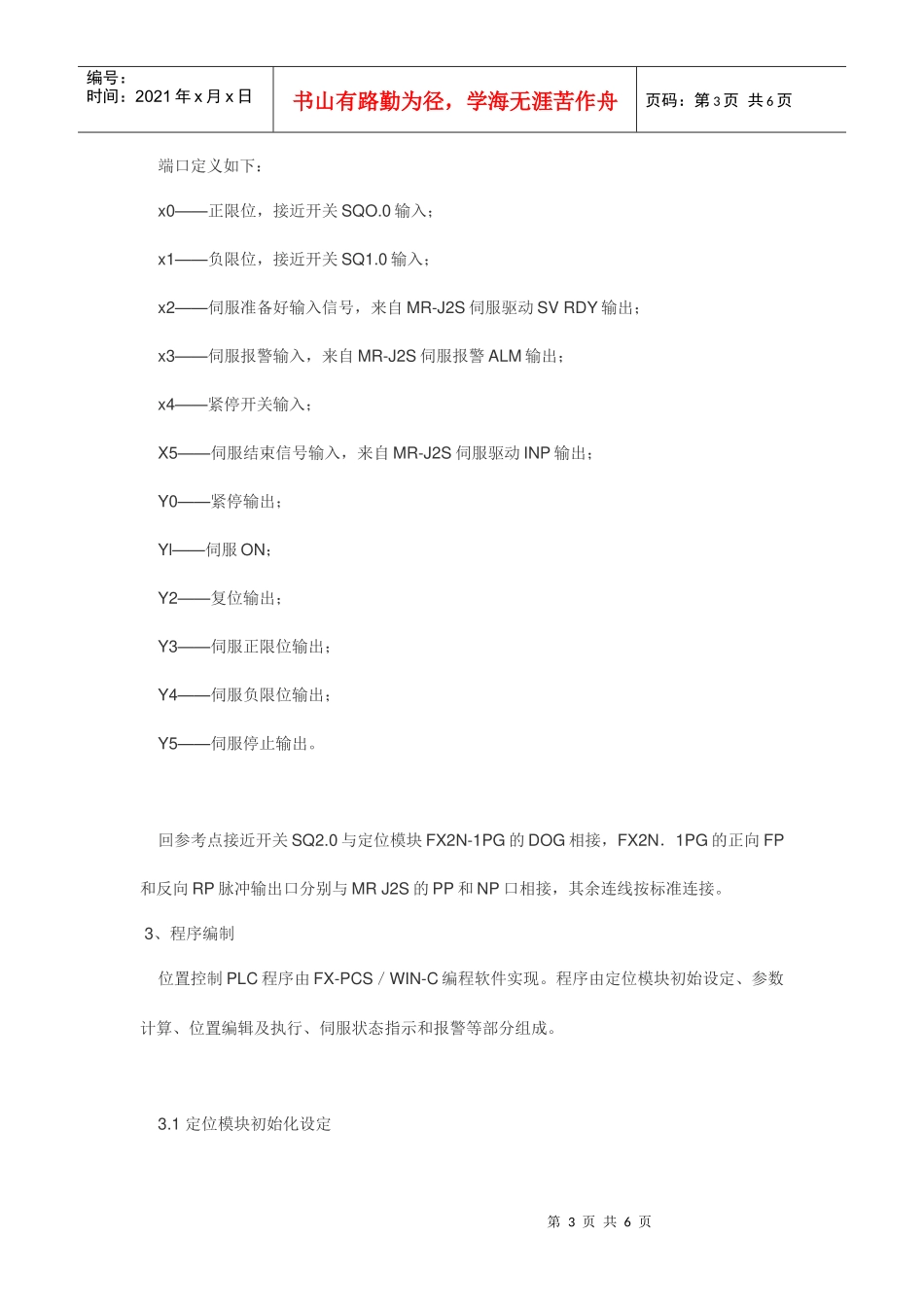

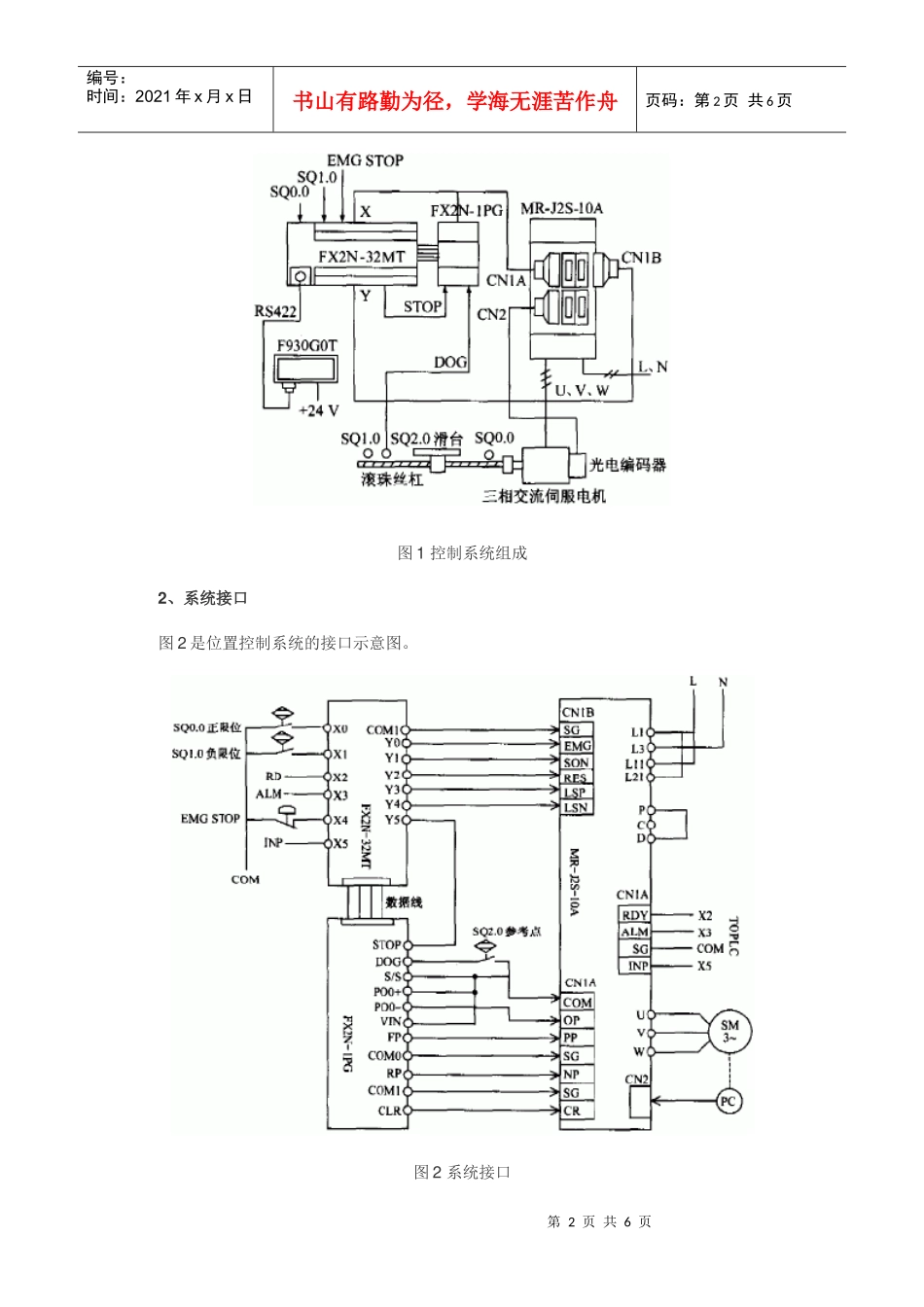

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页0、引言对单片机、工控机进行位置控制来说，采用可靠性高，程序编辑、修改和调试便捷的可编程逻辑控制器(PLC)以及定位模块集成进行位置控制，无须花太多的精力放在硬件处理上，采用积木式结构便可很快形成控制系统。定位模块FX2N-1PG是三菱PLC功能模块之一，可单轴控制，脉冲输出最大可达100KB／s。针对定位控制的特点，该模块具有完善的控制参数设定，如定位目标跟踪、运行速度、爬行速度、加减速时间等。这些参数都可通过PLC的FROM／TO指令设定。除高速响应输出外，还有常用的输入控制，如正反限位开关、STOP、DOG(回参考点开关信号)、PG0(参考点信号)等。此外，还内置了许多软控制位，如返回原点、向前、向后等。对这些特定的功能，只要通过设置特定的缓冲单元已定义的位就可实现。1、系统组成图1是采用FX2N-1PG定位模块的位置控制系统组成。其中：滑台的定位控制由交流伺服电机通过滚珠丝杠来带动，滑台的正反向运动由电机的正反转控制，滑台移动的速度由电机的转速决定。伺服电机由MR-J2S伺服装置驱动，MRJ2S接受FX2N-1PG定位模块发出的正向或反向位置脉冲信号；FX2N-1PG和FX2N-32MT通过数据线连接，进行数据通信。位置和速度数据由触摸屏F930GOT通过RS422输入。伺服电机末端的光电编码器将丝杠的角位移和电机转速以脉冲的形式反馈至MR-J2S的CN2口，在MR-J2S中完成位置控制和速度控制。整个位置控制系统实际上是位置半闭环的伺服系统。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页图1控制系统组成2、系统接口图2是位置控制系统的接口示意图。图2系统接口第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页端口定义如下：x0——正限位，接近开关SQO.0输入；x1——负限位，接近开关SQ1.0输入；x2——伺服准备好输入信号，来自MR-J2S伺服驱动SVRDY输出；x3——伺服报警输入，来自MR-J2S伺服报警ALM输出；x4——紧停开关输入；X5——伺服结束信号输入，来自MR-J2S伺服驱动INP输出；Y0——紧停输出；Yl——伺服ON；Y2——复位输出；Y3——伺服正限位输出；Y4——伺服负限位输出；Y5——伺服停止输出。回参考点接近开关SQ2.0与定位模块FX2N-1PG的DOG相接，FX2N．1PG的正向FP和反向RP脉冲输出口分别与MRJ2S的PP和NP口相接，其余连线按标准连接。3、程序编制位置控制PLC程序由FX-PCS／WIN-C编程软件实现。程序由定位模块初始设定、参数计算、位置编辑及执行、伺服状态指示和报警等部分组成。3.1定位模块初始化设定第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页在全行程位移x上，定位模块初始化设定完成手动速度最高值设定、回参考点速度和接近速度设定、加减速时间设定、标志和状态显示设定等。其中，回参考点如图3所示。图3回参考点示意图回参考点功能启动后，滑块先以v1速度快速向参考点方向运动，碰到减速开关SQ2.0产生DOG信号，伺服电机转速迅速降低，滑块以v2接近速度慢速移动。当增量式光电编码器产生一转脉冲(零标志)时，电机停止，滑块所停位置即为参考点位置。回参考点PLC梯形图如图4所示。图4回参考点PLC梯形图3.2定位位置和速度设定第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页在这一部分中，主要完成定位位置和速度设定，并在每一定位点执行任务。图5为定位控制和任务执行示意图。图5定位控制和任务执行滑块先以速度v1移至位置1，在位置1执行任务A，完成后，再以速度：移至位置2，执行任务B。依次类推，直到整个工序完成。相应的PLC梯形图如图6所示。图6定位位置和速度设定的PLC梯形图4、结语第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页利用PLC定位模块可充分体现控制系统灵活、可靠性高的特点，与数字式交流伺服系统可组成高精度的位置控制系统。在给出的PLC程序基础上，根据不同的工艺要求，充分利用PLC的I／O，将每一定位点上所要...
