宿舍楼水电施工方案(DOC48页)VIP免费

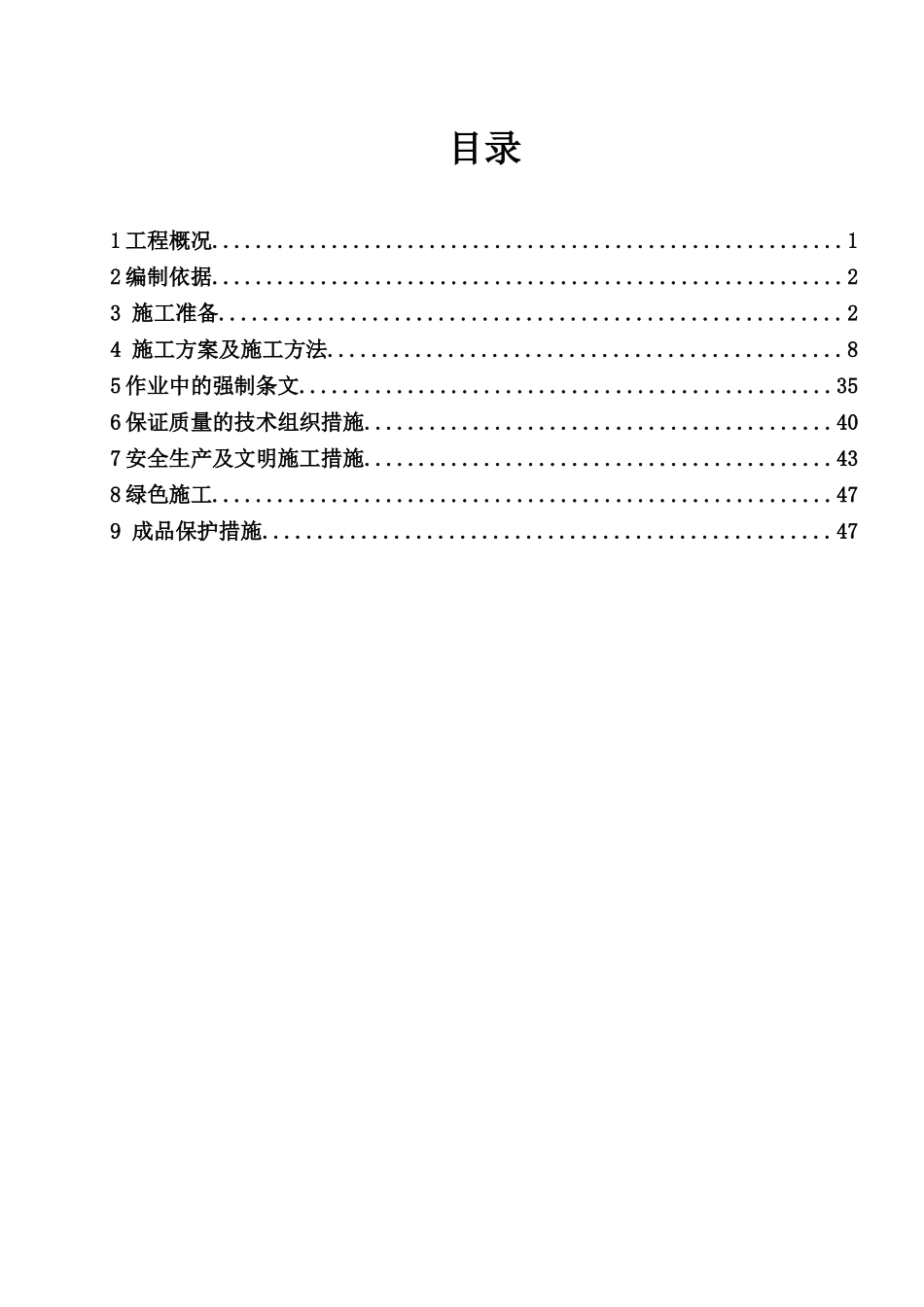

目录1工程概况..........................................................12编制依据..........................................................23施工准备.........................................................24施工方案及施工方法...............................................85作业中的强制条文.................................................356保证质量的技术组织措施...........................................407安全生产及文明施工措施...........................................438绿色施工.........................................................479成品保护措施....................................................471工程概况本工程为印尼棉兰工业园2×150mw燃煤电厂检修宿舍楼项目位于印尼苏门答腊岛棉兰市北约20km处的Belawan地区，向东距马六甲海峡约8km。该地区为热带雨林气候，常年高温多雨，有明显的干湿两季，这使得该地区的淤泥具有含水量高、压缩性大、强度低、厚度大的特点。场地原状土平均标高约为+1m左右，厂平标高规划高程为+3.8m（相对标高±0.000m），吹砂回填标高达2m左右后场地平整，目前场地经自然地坪标高约为+1.3m左右（相对标高-2.5m左右）。本工程为构形式为框架结构，檐高6.4米，局部高度6.9米，地上2层，地上层高3.2米，建筑面积为4320平方米。1.1电气工程概况配电方式：干线电缆放射式供电，每个房间一路，由配电间统一分配。配电线路：一般干线配线采用ZR-YJV电缆，消防采用NH-YJV电缆，支干线均为ZR-YJV电缆。本建筑物按第二类防雷建筑物设防。基础及屋面层利用结构梁水平钢筋焊通成均压环，所有引下线，建筑物内的金属构件和金属物体等均与均压环连接。每套室内卫生间做局部等电位联结。防雷接地、电气接地、其它系统接地共用一个接地网，综合接地电阻≦1欧。1.2给水热水卫生工程部份①给水：由厂区自来水主管引入，装总水表及阀门各一个，房间主要用水是厕所、面盆、洗衣房、拖把池用水。每栋楼设置分水表及阀门一个。每户进户闸阀一个，给水管道采用PP-R-1.25mpa热熔管主管明设，室内暗设，所有穿外墙壁及水池安放柔性套管，室内过墙和穿楼板安放防水套管。②热水：屋面安装太阳能，管道采用热水PP-RPN1.25mpa热溶接主管明设，室内暗设。热水主要供淋浴。③排水卫生：排水采用PVC-U管，室外采用PVC-U排水管，室内与室外，排水汇总处设检查井。2编制依据2.1《建筑电气工程施工质量验收规范》GB50303-20022.2《建筑给水排水及采暖工程施工质量验收规范》GB50242-20022.3《建筑工程施工质量验收统一标准》GB50300-20012.4《建筑施工安全检查标准》JGJ59-20112.5《施工现场临时用电安全技术规范》JGJ46-20122.6《建设工程项目管理规范》GB/T50326-20012.7《机械设备安装工程施工及验收规范》GB50231-2009第1页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共40页2.8检修宿舍楼建筑、结构施工图纸2.9检修宿舍楼楼施工组织设计2.10全国通用电气安装图集3施工准备3.1技术准备3.1.1根据工程进度计划、工程量、施工现场实际情况，作好人员、机械设备及物料进场工作，班组操作人员必须经过培训方可上岗，特殊工种操作人员持证上岗。3.1.2施工前组织施工、质安有关人员认真熟悉施工图纸及有关技术资料，结合现场实际情况掌握施工的重点、难点，提出设计中存在的问题，为图纸自审、会审做好准备。3.1.3施工前技术负责人向操作人员详细技术交底，使全体操作人员领会设计意图，明明白白操作。3.1.4必须熟悉技术规范、标准及施工方法。3.2电气施工准备3.2.1阻燃型(PVC)塑料管3.2.1.1材料要求。(1)凡所使用的阻燃型(PVC)塑料管，其材质均应具有阻燃、耐冲击性能，其氧气指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。(2)阻燃型塑料管外壁应有间距不大于lm的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管壁厚度应均匀一致。(3)所用阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线...
