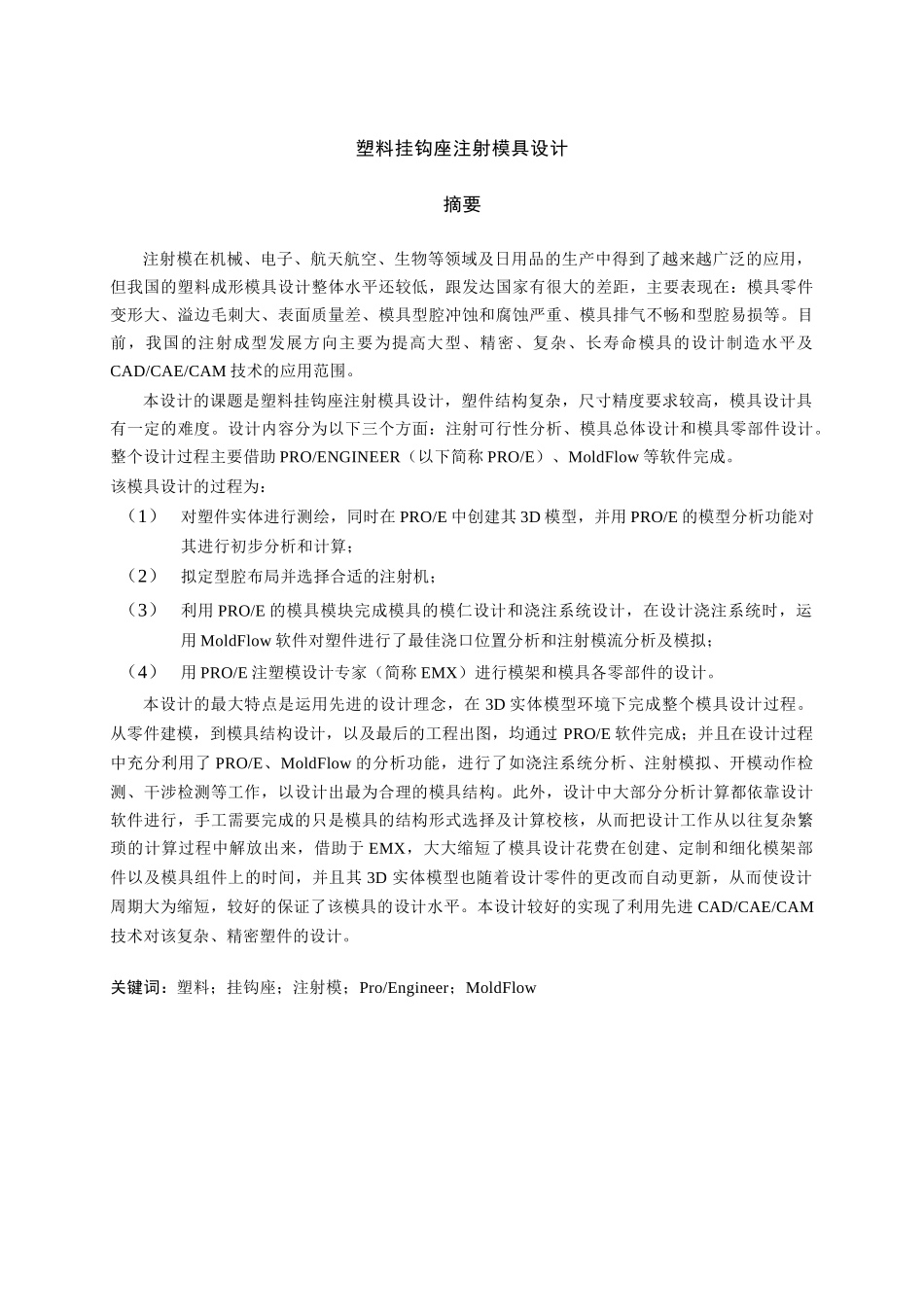

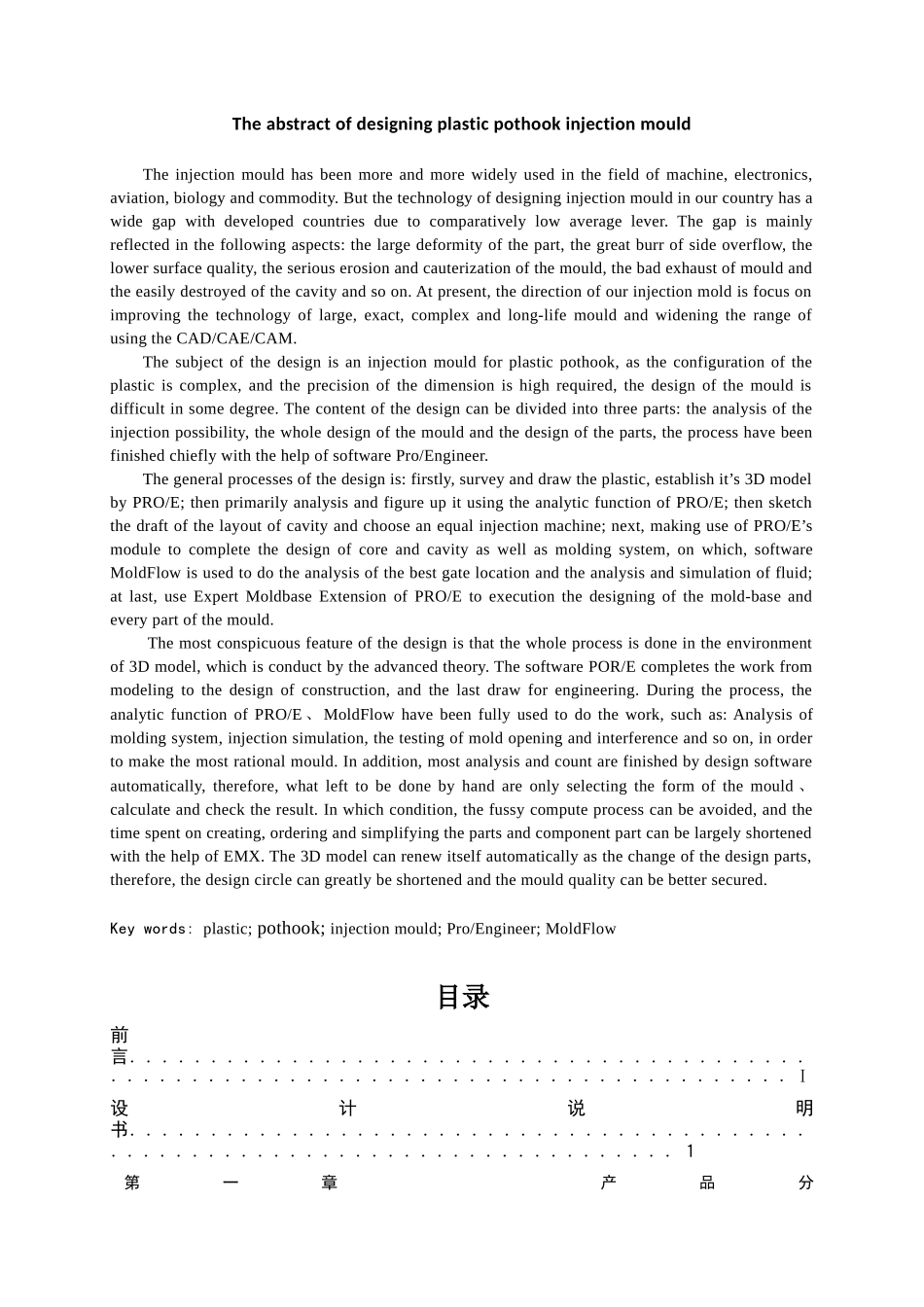

塑料挂钩座注射模具设计摘要注射模在机械、电子、航天航空、生物等领域及日用品的生产中得到了越来越广泛的应用，但我国的塑料成形模具设计整体水平还较低，跟发达国家有很大的差距，主要表现在：模具零件变形大、溢边毛刺大、表面质量差、模具型腔冲蚀和腐蚀严重、模具排气不畅和型腔易损等。目前，我国的注射成型发展方向主要为提高大型、精密、复杂、长寿命模具的设计制造水平及CAD/CAE/CAM技术的应用范围。本设计的课题是塑料挂钩座注射模具设计，塑件结构复杂，尺寸精度要求较高，模具设计具有一定的难度。设计内容分为以下三个方面：注射可行性分析、模具总体设计和模具零部件设计。整个设计过程主要借助PRO/ENGINEER（以下简称PRO/E）、MoldFlow等软件完成。该模具设计的过程为：（1）对塑件实体进行测绘，同时在PRO/E中创建其3D模型，并用PRO/E的模型分析功能对其进行初步分析和计算；（2）拟定型腔布局并选择合适的注射机；（3）利用PRO/E的模具模块完成模具的模仁设计和浇注系统设计，在设计浇注系统时，运用MoldFlow软件对塑件进行了最佳浇口位置分析和注射模流分析及模拟；（4）用PRO/E注塑模设计专家（简称EMX）进行模架和模具各零部件的设计。本设计的最大特点是运用先进的设计理念，在3D实体模型环境下完成整个模具设计过程。从零件建模，到模具结构设计，以及最后的工程出图，均通过PRO/E软件完成；并且在设计过程中充分利用了PRO/E、MoldFlow的分析功能，进行了如浇注系统分析、注射模拟、开模动作检测、干涉检测等工作，以设计出最为合理的模具结构。此外，设计中大部分分析计算都依靠设计软件进行，手工需要完成的只是模具的结构形式选择及计算校核，从而把设计工作从以往复杂繁琐的计算过程中解放出来，借助于EMX，大大缩短了模具设计花费在创建、定制和细化模架部件以及模具组件上的时间，并且其3D实体模型也随着设计零件的更改而自动更新，从而使设计周期大为缩短，较好的保证了该模具的设计水平。本设计较好的实现了利用先进CAD/CAE/CAM技术对该复杂、精密塑件的设计。关键词：塑料；挂钩座；注射模；Pro/Engineer；MoldFlowTheabstractofdesigningplasticpothookinjectionmouldTheinjectionmouldhasbeenmoreandmorewidelyusedinthefieldofmachine,electronics,aviation,biologyandcommodity.Butthetechnologyofdesigninginjectionmouldinourcountryhasawidegapwithdevelopedcountriesduetocomparativelylowaveragelever.Thegapismainlyreflectedinthefollowingaspects:thelargedeformityofthepart,thegreatburrofsideoverflow,thelowersurfacequality,theseriouserosionandcauterizationofthemould,thebadexhaustofmouldandtheeasilydestroyedofthecavityandsoon.Atpresent,thedirectionofourinjectionmoldisfocusonimprovingthetechnologyoflarge,exact,complexandlong-lifemouldandwideningtherangeofusingtheCAD/CAE/CAM.Thesubjectofthedesignisaninjectionmouldforplasticpothook,astheconfigurationoftheplasticiscomplex,andtheprecisionofthedimensionishighrequired,thedesignofthemouldisdifficultinsomedegree.Thecontentofthedesigncanbedividedintothreeparts:theanalysisoftheinjectionpossibility,thewholedesignofthemouldandthedesignoftheparts,theprocesshavebeenfinishedchieflywiththehelpofsoftwarePro/Engineer.Thegeneralprocessesofthedesignis:firstly,surveyanddrawtheplastic,establishit’s3DmodelbyPRO/E;thenprimarilyanalysisandfigureupitusingtheanalyticfunctionofPRO/E;thensketchthedraftofthelayoutofcavityandchooseanequalinjectionmachine;next,makinguseofPRO/E’smoduletocompletethedesignofcoreandcavityaswellasmoldingsystem,onwhich,softwareMoldFlowisusedtodotheanalysisofthebestgatelocationandtheanalysisandsimulationoffluid;atlast,useExpertMoldbaseExtensionofPRO/Etoexecutionthedesigningofthemold-baseandeverypartofthemould.Themostconspicuousfeatureofthedesignisthatthewholeprocessis...
